翻斗门升降导向立柱结构设计

　　这款翻斗门升降导向构件，主要应用在需要垂直启闭翻斗式舱门的作业场景中，常见于工程车辆卸料舱门、小型仓储升降投料口、专用设备检修舱门的配套升降导向环节，核心作用是为翻斗门的垂直升降动作提供稳定的导向支撑，避免门体升降过程中出现卡滞、偏摆、晃动的问题。从结构设计逻辑来看，构件采用双腔异型材作为主体承载结构，型材截面做了折边强化处理，无需额外焊接加强筋就可以满足常规工况下的抗弯、抗扭强度要求，型材一侧预留的安装位可以直接固定滑动导靴或者滚轮组件，和门体上的配套滑动件配合，把升降过程中的滑动摩擦转化为滚动摩擦，降低门体驱动的负载要求。设计时充分考虑了现场安装的边界条件，构件整体为长条形直立结构，截面宽度控制在窄幅范围内，

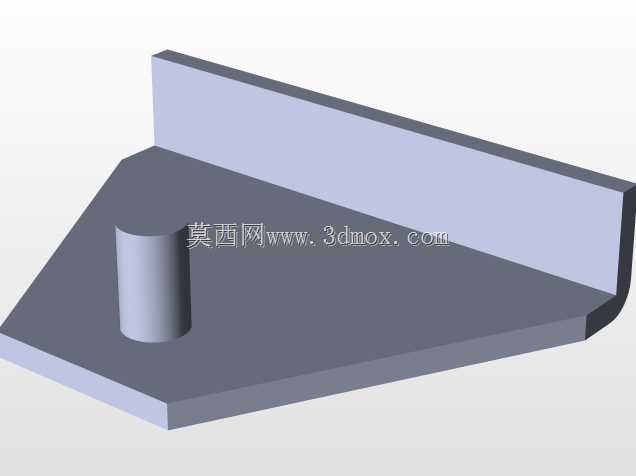

　　安装时仅需要在上下两端做固定点位的连接，不需要在墙体或者设备侧壁做大面积的开孔固定，适配安装空间局促的舱门布置场景，主体型材的长度可以根据实际门体的升降行程做裁切调整，不需要重新开模制作主体结构，适配不同行程的翻斗门使用需求。构件上预留的金属安装片，是用于固定行程触发开关或者限位挡块的接口，安装片上的长圆孔可以调整限位触发的位置，方便现场调试时匹配门体的上下停止位，不需要额外在型材上钻孔焊接附件，减少现场安装的加工工作量。从实际使用的角度出发，这种立柱式导向结构的受力路径非常清晰，门体升降过程中产生的侧向载荷会直接通过导向件传递到型材主体，再通过上下固定端传递到设备基体上，不会出现局部应力集中导致的构件变形问题，

　　型材表面做了防锈处理，可以在多尘、有轻度腐蚀的作业环境下长期使用，日常维护只需要定期清理导向槽内的积尘、给滑动接触面加注润滑脂即可，不需要频繁拆解更换易损件。在配套选型时，需要注意立柱的安装垂直度公差要控制在千分之一以内，避免因为安装偏斜导致门体升降阻力增大，同时要根据门体的实际重量匹配对应厚度的型材壁厚，确保满载工况下构件的变形量在允许范围内，不会影响门体的正常启闭动作。
