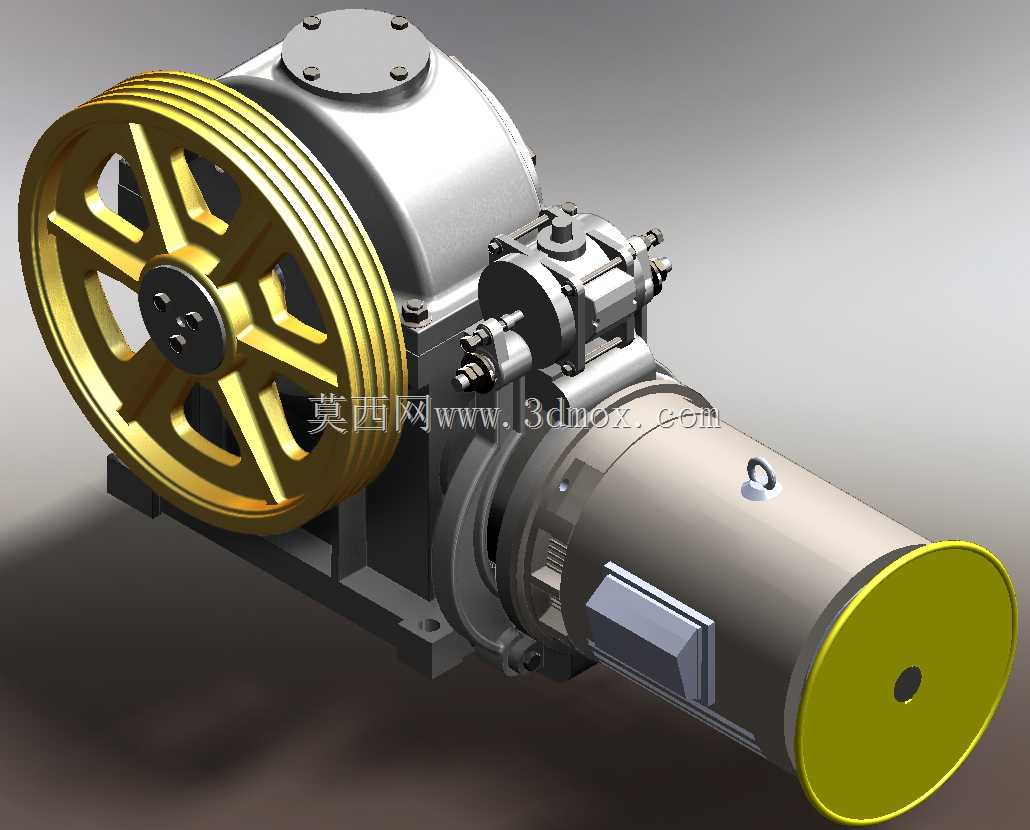

电梯配套用三菱曳引传动设备结构模型

　　该曳引设备主要应用于垂直升降电梯的动力牵引场景，是电梯系统中承担动力输出、载荷牵引的核心执行部件，直接决定电梯运行的平稳性、载重能力与启停控制精度。从结构设计来看，模型完整还原了曳引轮、减速箱体、驱动电机、制动组件的装配关系，曳引轮采用多槽轮结构设计，轮槽尺寸匹配常规电梯曳引钢丝绳直径，轮缘做了加厚处理以承受长期钢丝绳摩擦带来的磨损，轮辐采用辐条式结构，在保证结构强度的前提下有效降低了转动惯量，减少启停阶段的动力冲击。减速箱体采用剖分式铸铁壳体结构，轴承安装位预留了标准公差配合面，箱体底部设计有一体化安装底座，底座上的安装孔位按照通用电梯机房的安装基准排布，可直接适配多数常规规格电梯的承重梁安装尺寸，安装边界预留了足够的制动组件、

　　接线端子的操作空间，方便现场装配与后期维护。驱动电机与减速箱采用直联式装配结构，取消了额外的联轴器传动环节，既压缩了整机的轴向安装尺寸，也减少了传动环节的功率损耗，电机端盖处预留了编码器安装位，可适配不同品牌的速度反馈元件，满足电梯闭环调速的控制需求。制动组件布置在电机与减速箱的连接位置，采用常闭式抱闸结构，抱闸臂的铰接点做了耐磨衬套设计，制动轮与电机输出轴同轴度公差控制在合理范围内，保证抱闸动作时无偏磨、异响问题。设计过程中充分考虑了设备的运行工况，曳引轮的中心高度、电机轴线与安装底座的平行度都按照实际工程公差做了还原，整机的外形尺寸适配中低速乘客电梯、载货电梯的机房布置要求，既可以用于新装电梯的选型参考，

　　也可作为电梯改造项目中曳引机替换的尺寸校核依据，建模时对各个部件的装配干涉做了完整校验，所有运动部件的行程范围内无结构冲突，可直接用于运动仿真演示，验证曳引过程中钢丝绳的包角、传动比是否符合设计要求，帮助结构设计人员快速理解曳引机的工作原理与装配逻辑，也可作为电梯相关教学场景的演示模型使用。
