电梯滑动导靴结构三维设计

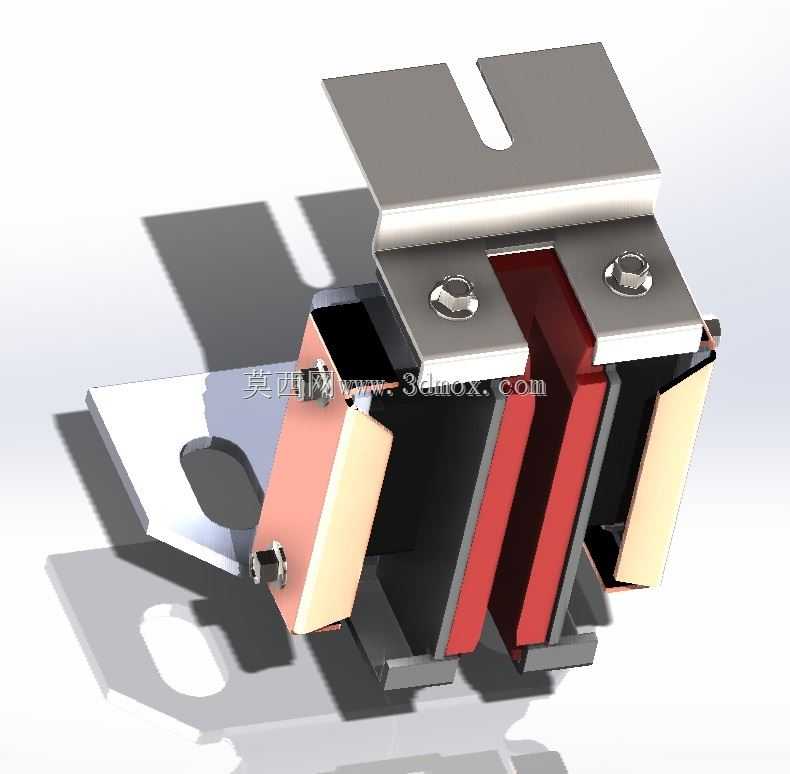

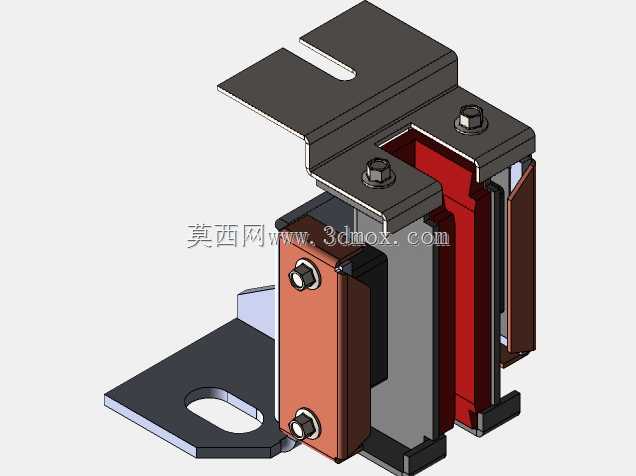

　　这款导靴是电梯升降系统里承担轿厢导向功能的核心部件，日常运行中始终卡合在T型电梯导轨上，约束轿厢的水平方向自由度，避免轿厢在升降过程中出现横向摆动、偏斜，保障轿厢沿导轨轨迹平稳上下运行，是乘客电梯、载货电梯都不可或缺的安全配套部件。从结构设计来看，该导靴采用分体式装配结构，顶部的折弯安装支架通过螺栓与轿厢架的下梁或上梁固定，支架上开设的长圆孔可在安装时调整导靴与导轨的贴合间隙，适配现场安装的公差偏差，降低安装对位的难度。靴衬部分采用耐磨减摩材质嵌装在金属靴座内，与导轨工作面直接接触，滑动过程中可吸收部分运行振动，同时减少导轨工作面的磨损，靴衬的固定结构采用侧边螺栓锁紧，后期维保更换靴衬时无需整体拆卸导靴，

　　仅需松开侧边锁紧件即可完成替换，大幅降低维保作业的工作量。从安装边界来看，该导靴适配标准T型电梯导轨，整体安装位的孔距匹配常规轿厢架的安装尺寸，支架的折弯角度经过力学校核，可承受轿厢额定载重下的水平偏载力，不会在长期交变载荷下出现支架变形、断裂的问题。导靴的靴座与安装支架之间预留了调整间隙，可通过调整垫片补偿导轨安装的直线度偏差，让靴衬工作面与导轨表面始终保持均匀贴合，避免局部偏磨导致的运行异响、靴衬快速损耗问题。在实际应用场景中，这类滑动导靴多用于中低速电梯场景，相比滚动导靴结构更简单、成本更低，运行噪音控制表现优异，日常维护成本更低，适配绝大多数住宅、商用楼宇的中低速电梯配置需求。建模过程中对各个装配零件的配合公差做了对应还原，

　　螺栓连接位、靴衬嵌装槽、安装长圆孔的尺寸都按照实际工程参数设置，可直接用于电梯部件的结构校核、安装模拟、维保教学演示等场景，也可作为电梯非标设计时的导靴选型参考模型，帮助设计人员快速完成轿厢导向系统的布局校核，验证安装空间是否存在干涉问题。
