两级闭式圆柱齿轮传动变速箱结构

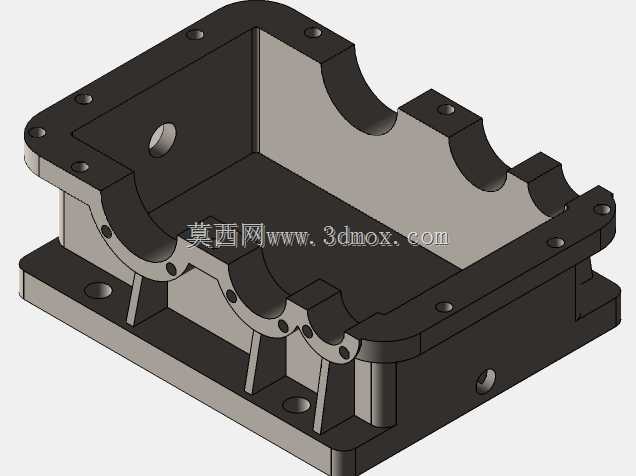

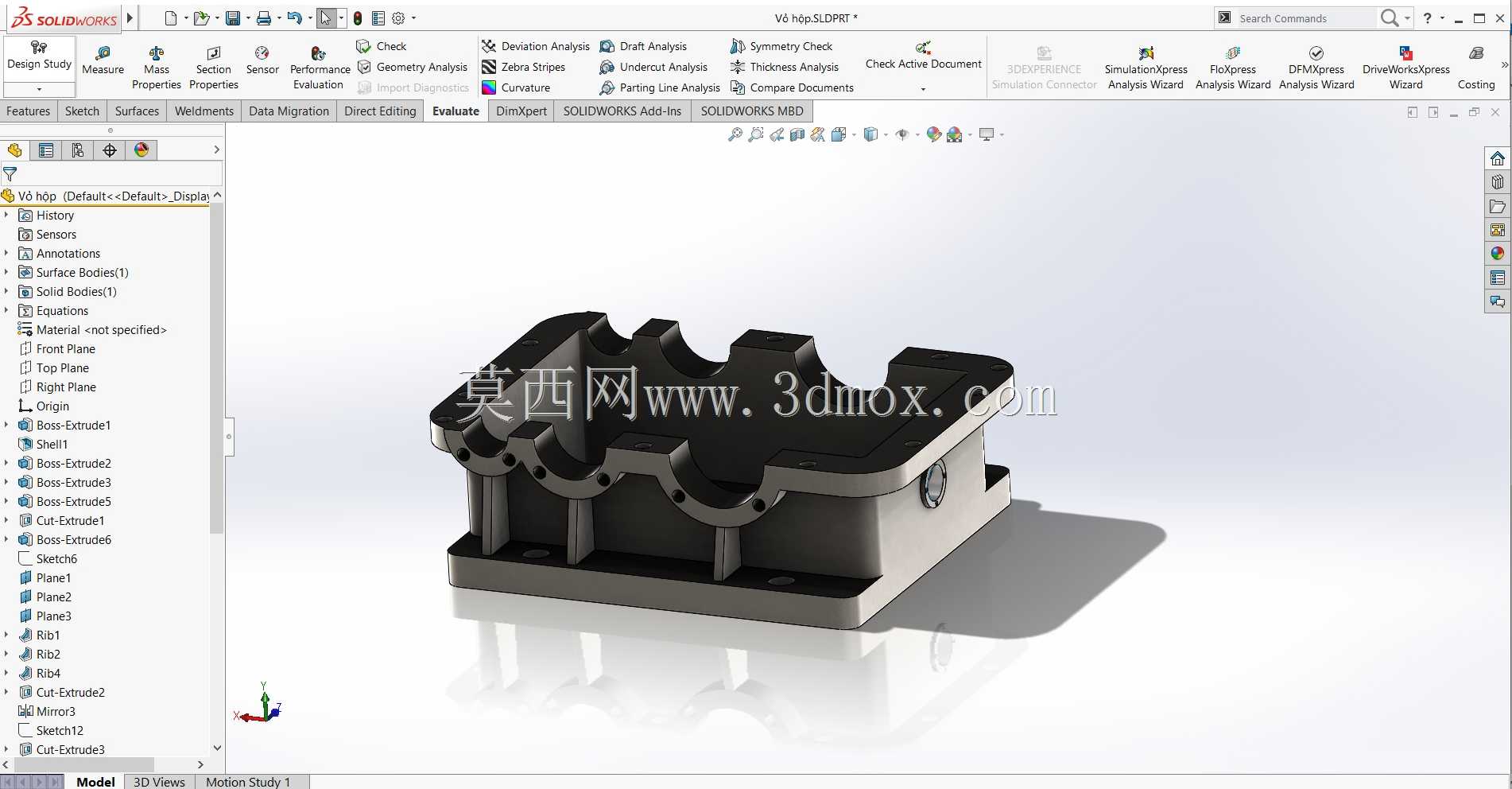

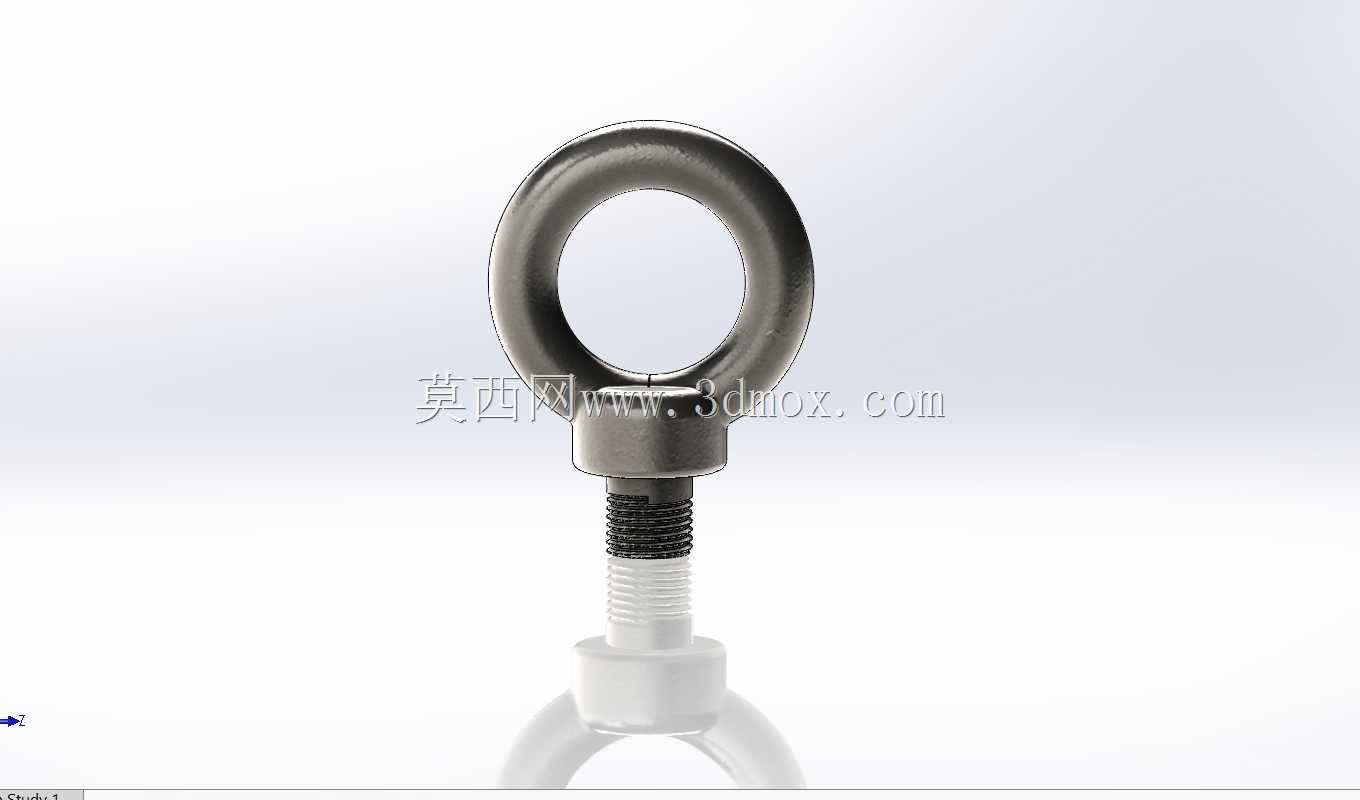

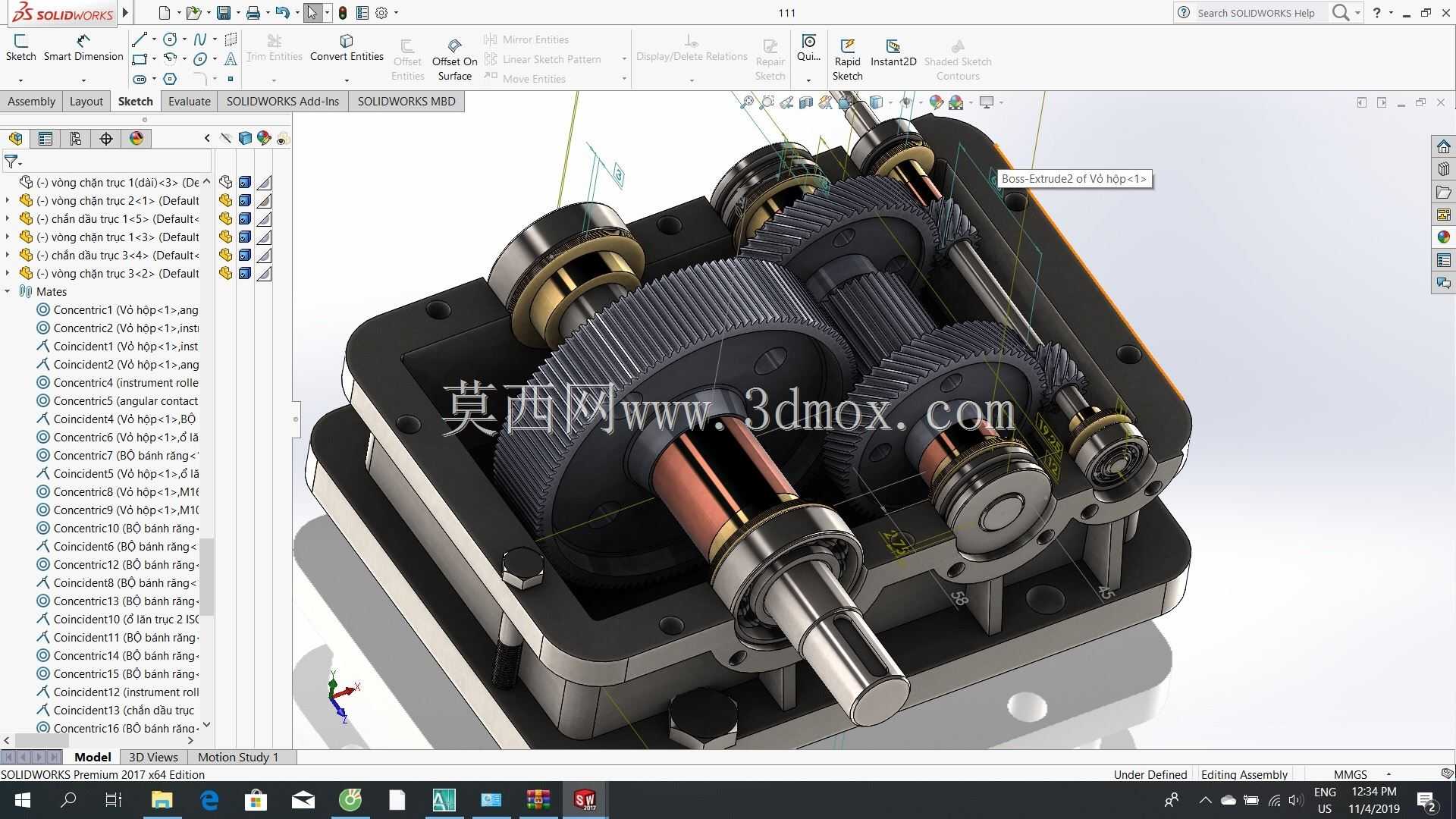

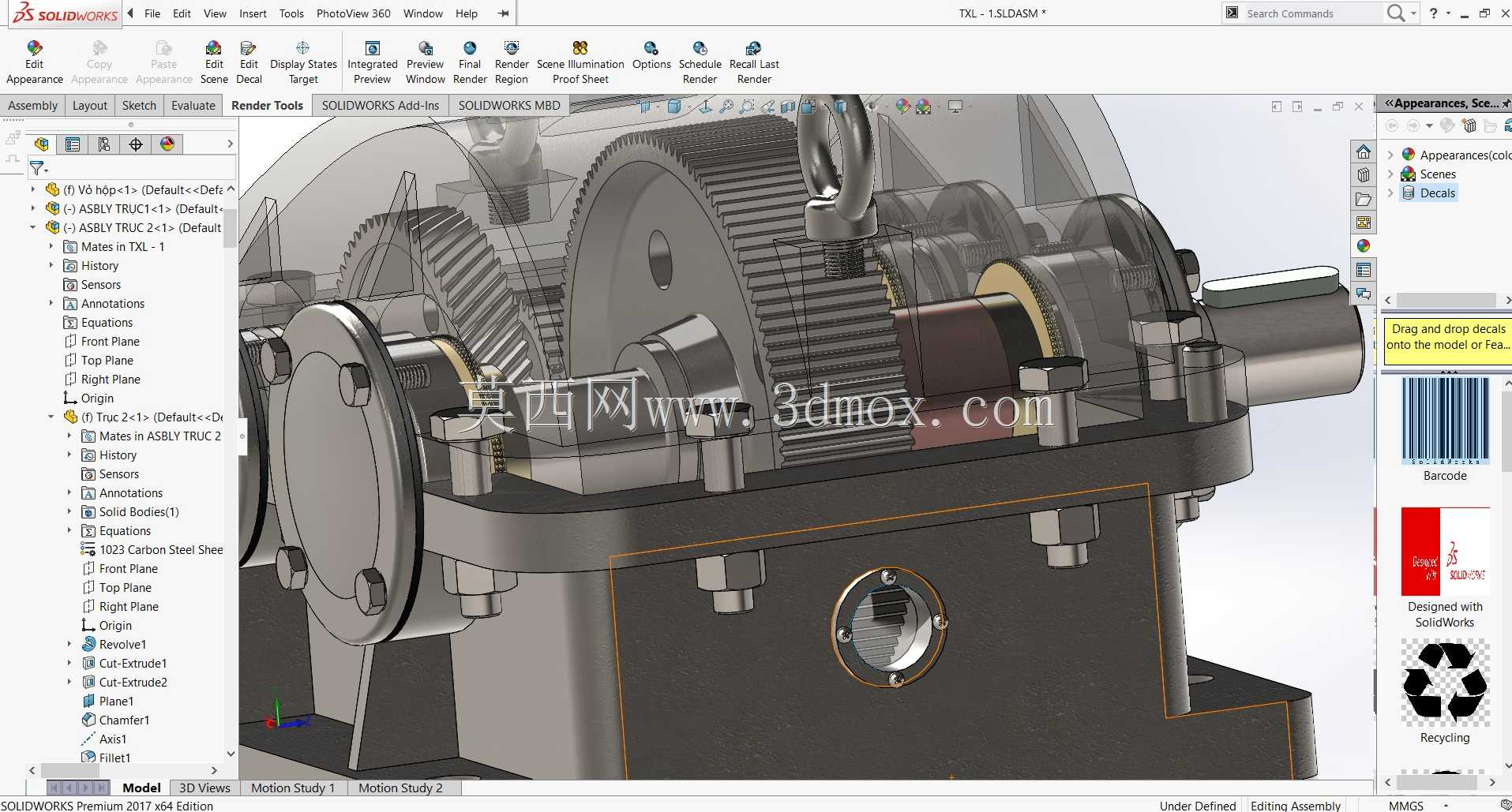

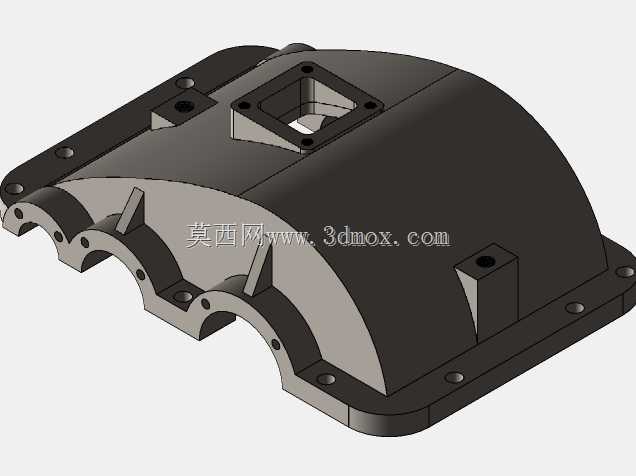

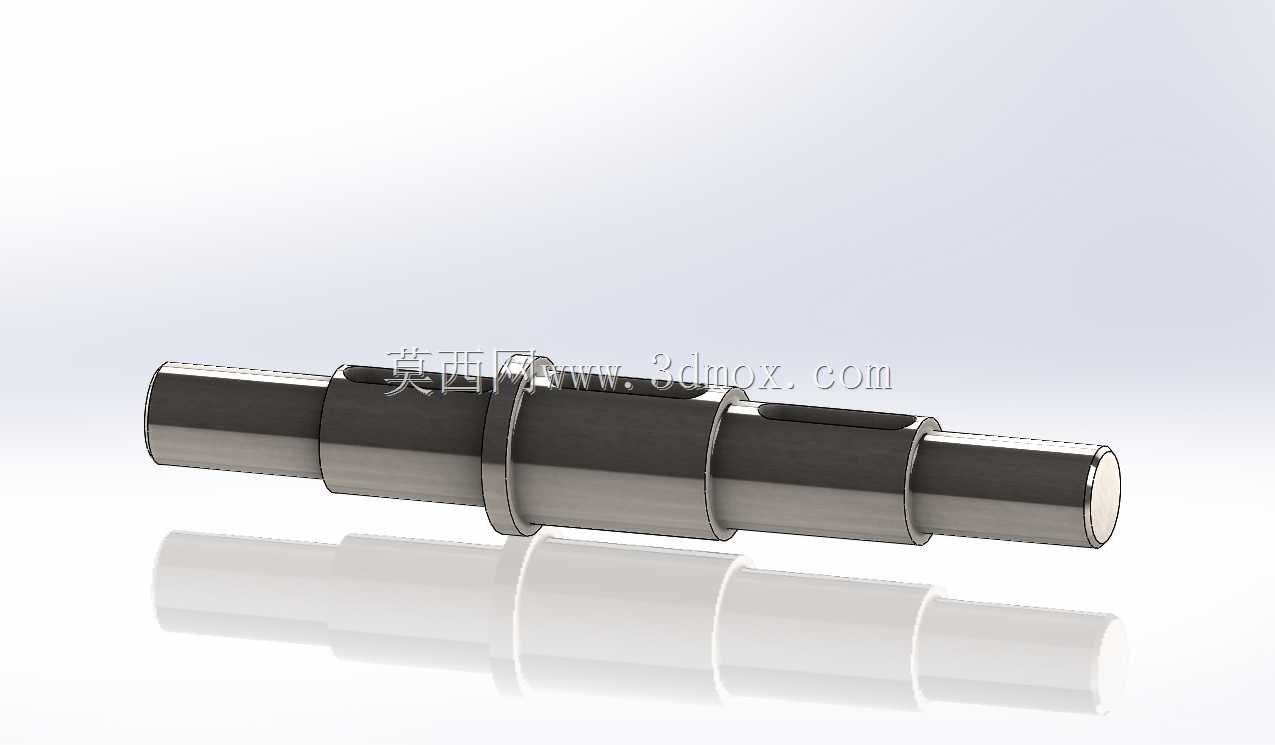

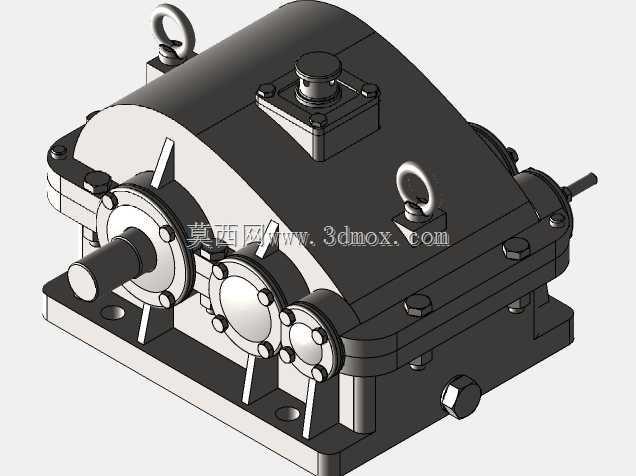

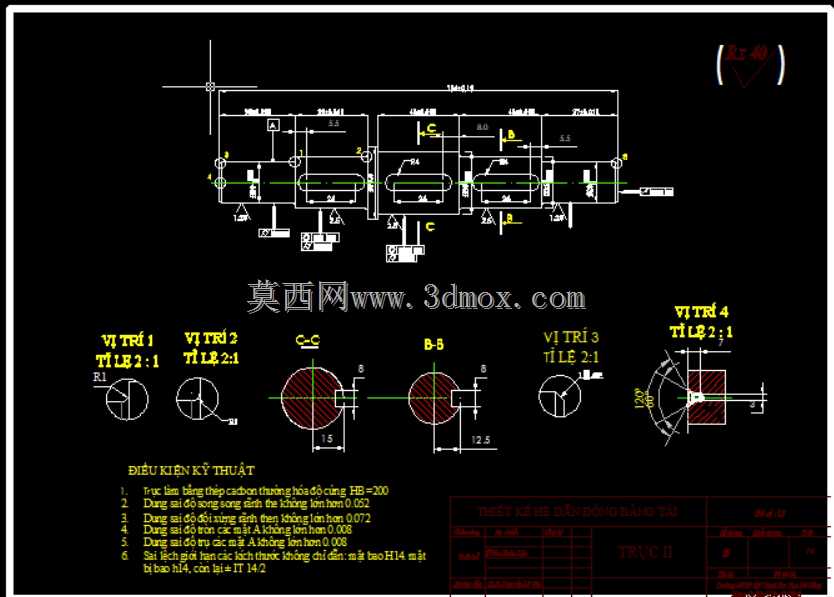

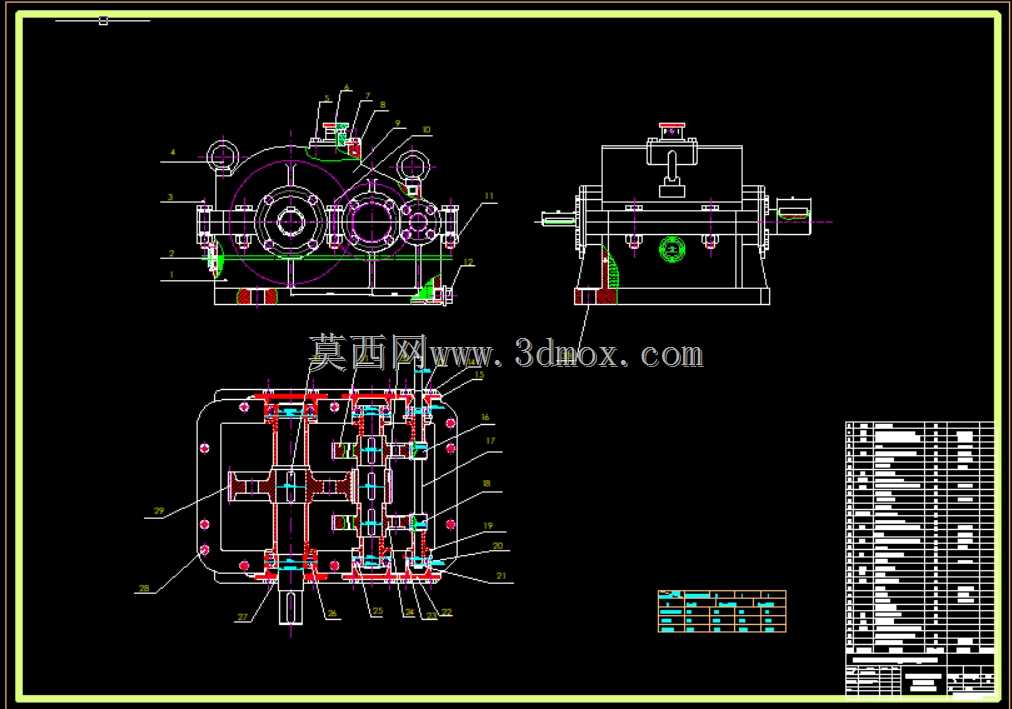

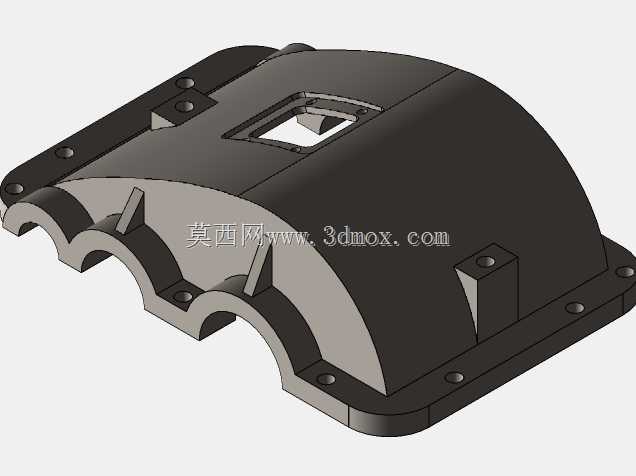

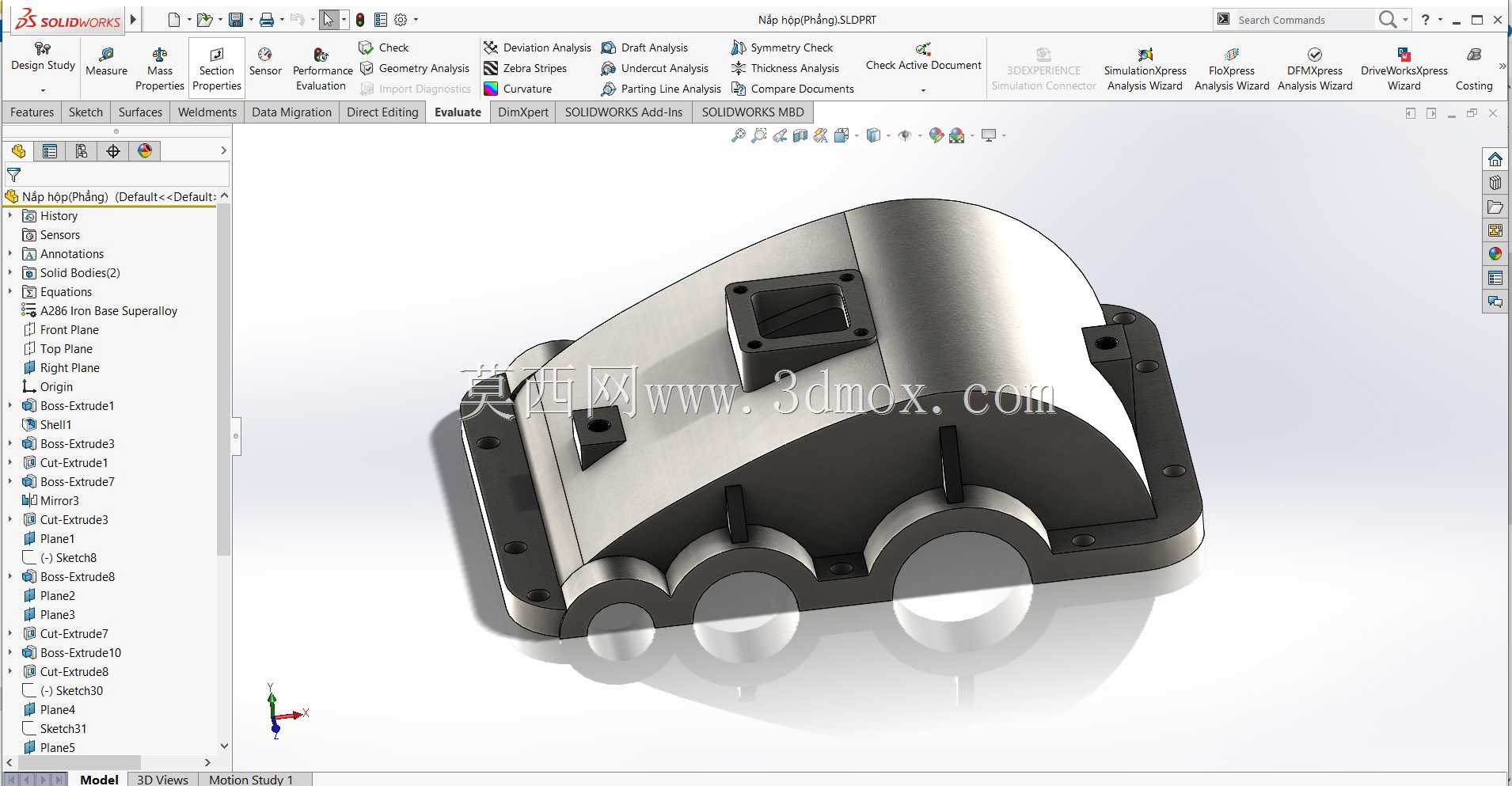

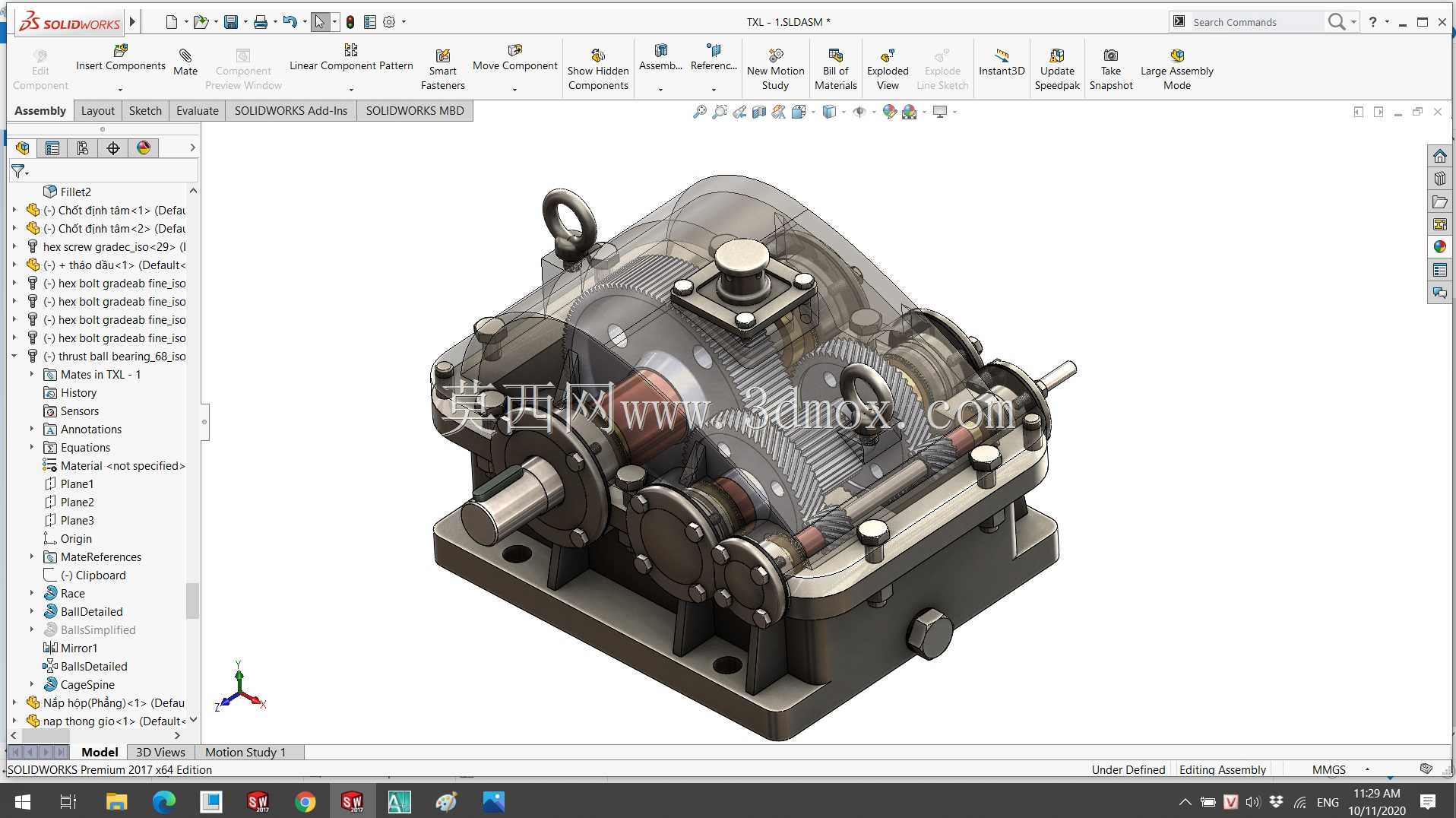

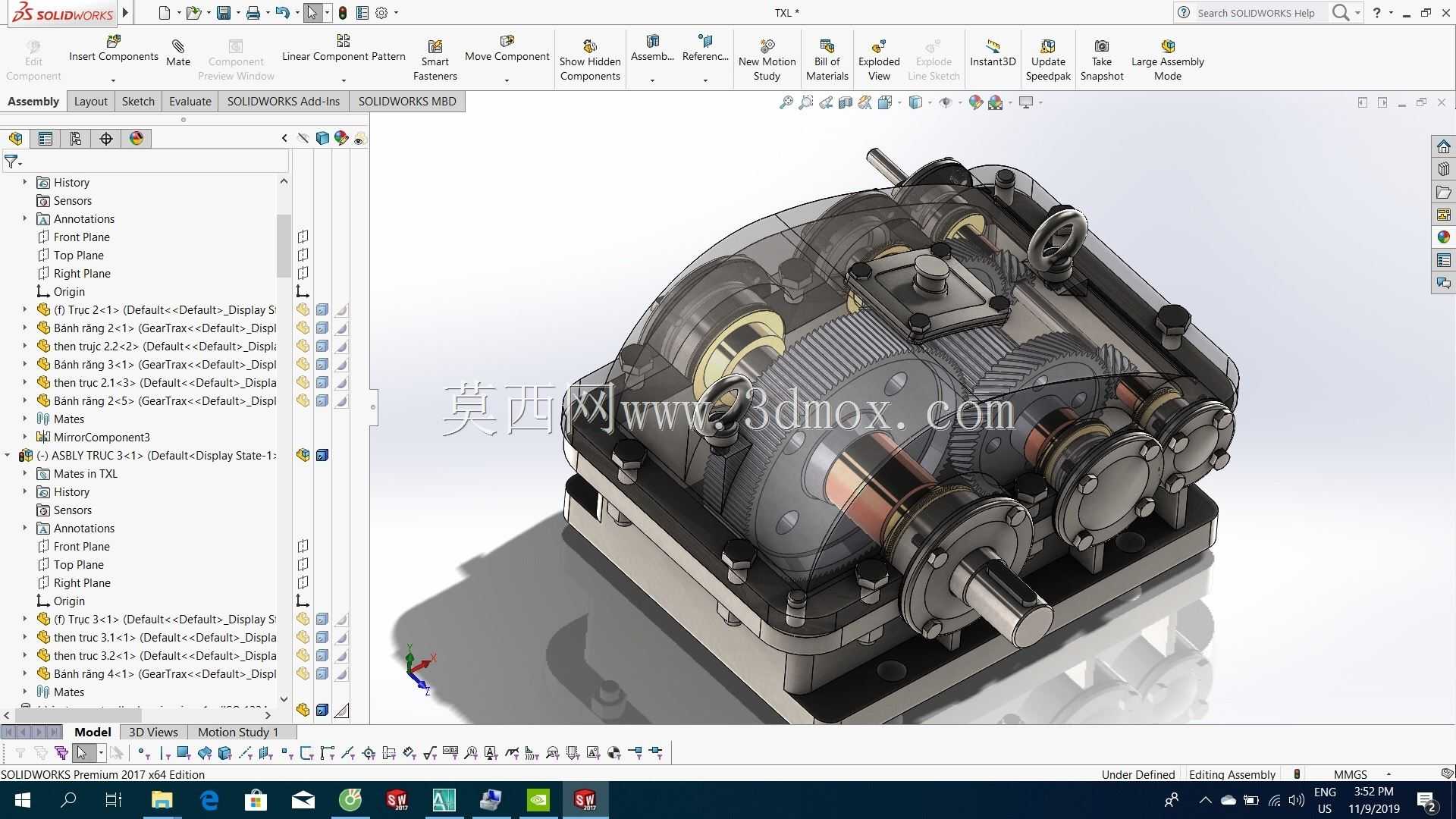

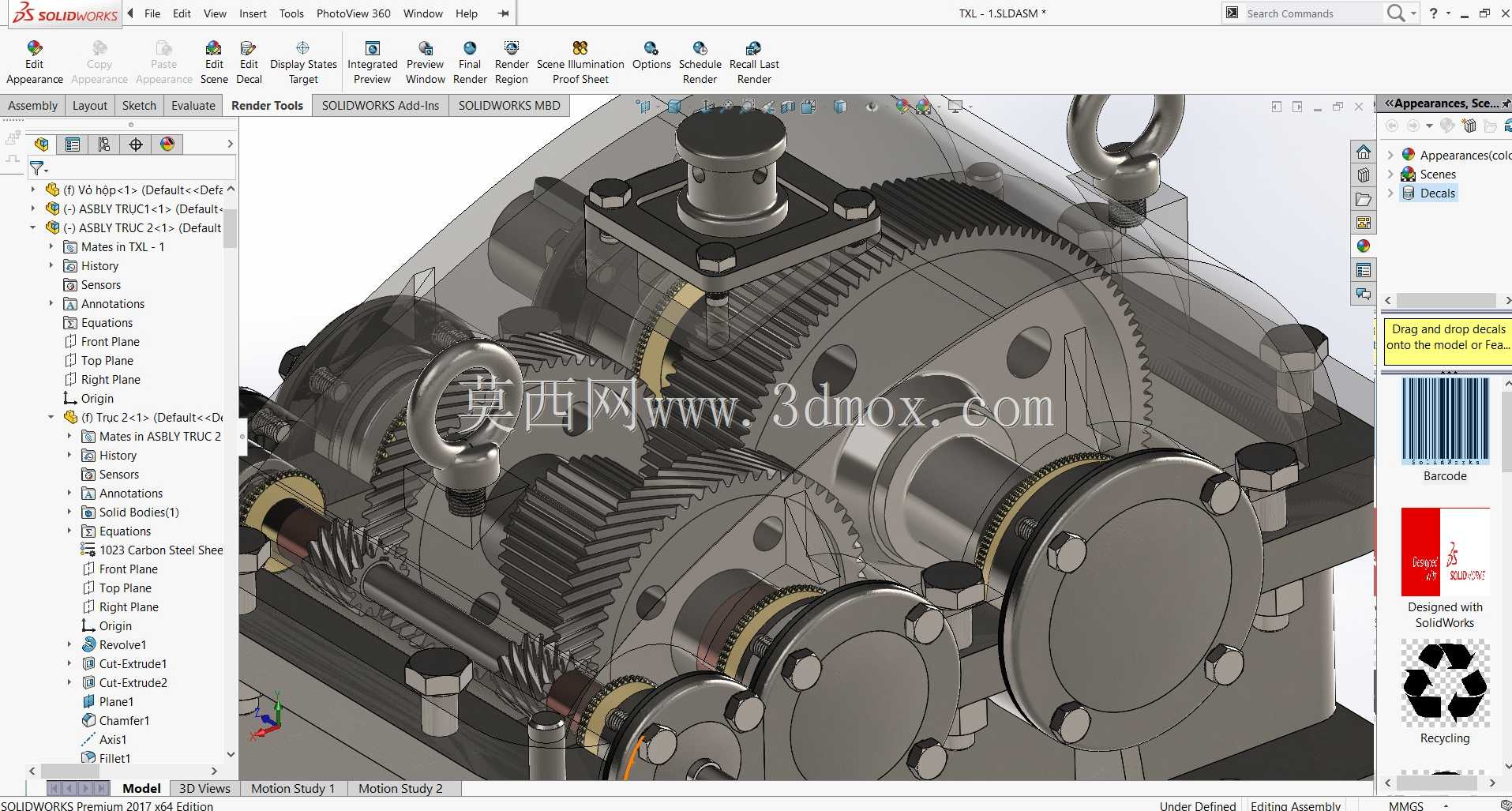

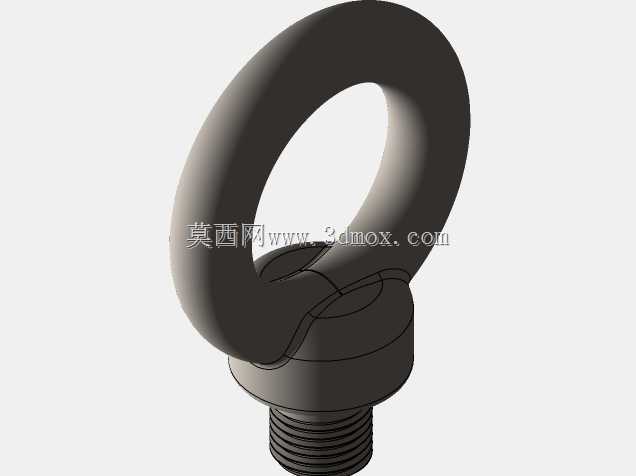

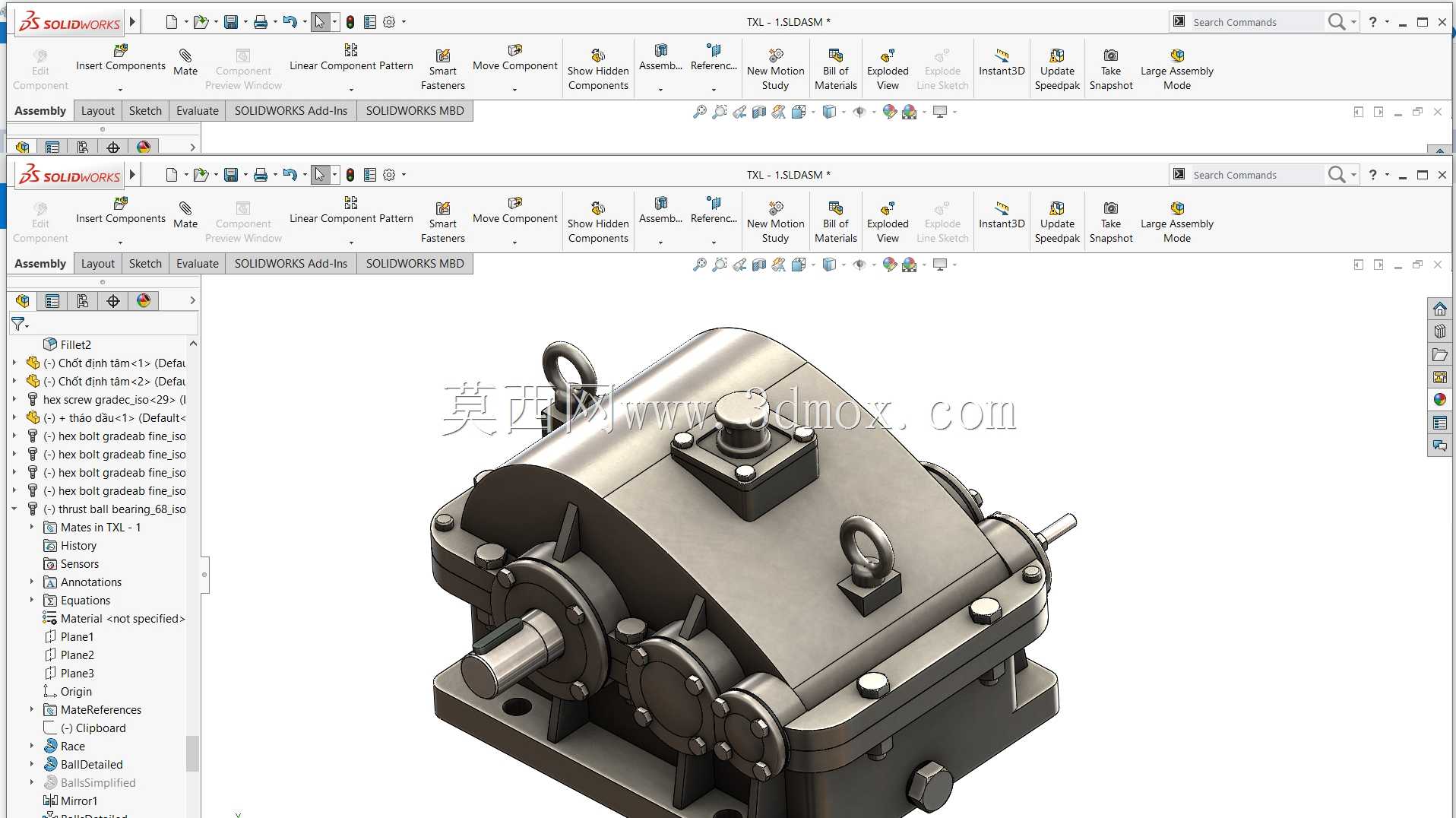

　　这款两级闭式圆柱齿轮变速箱，主要应用在需要匹配原动机与工作机转速差、传递额定转矩的工业传动场景中，常见于输送线驱动端、中小型机床进给机构、轻工生产设备动力传输单元这类需要稳定降速增扭的工位。从结构设计来看，采用两级直齿圆柱齿轮传动布局，输入轴与输出轴采用平行轴排布，箱体为剖分式铸铁结构，上下箱沿通过定位销与螺栓实现精准合箱，既保证了齿轮啮合的同轴度要求，也方便后期检修时拆解检查齿轮啮合状态、更换密封件与轴承。箱体顶部设置的吊环结构，是为了满足整箱吊装转运的需求，安装时可通过箱体底部的安装脚孔，配合螺栓将箱体固定在设备机架的安装基准面上，安装基准面的平面度需要控制在合理公差范围内，避免箱体安装后产生附加应力导致轴系偏斜。

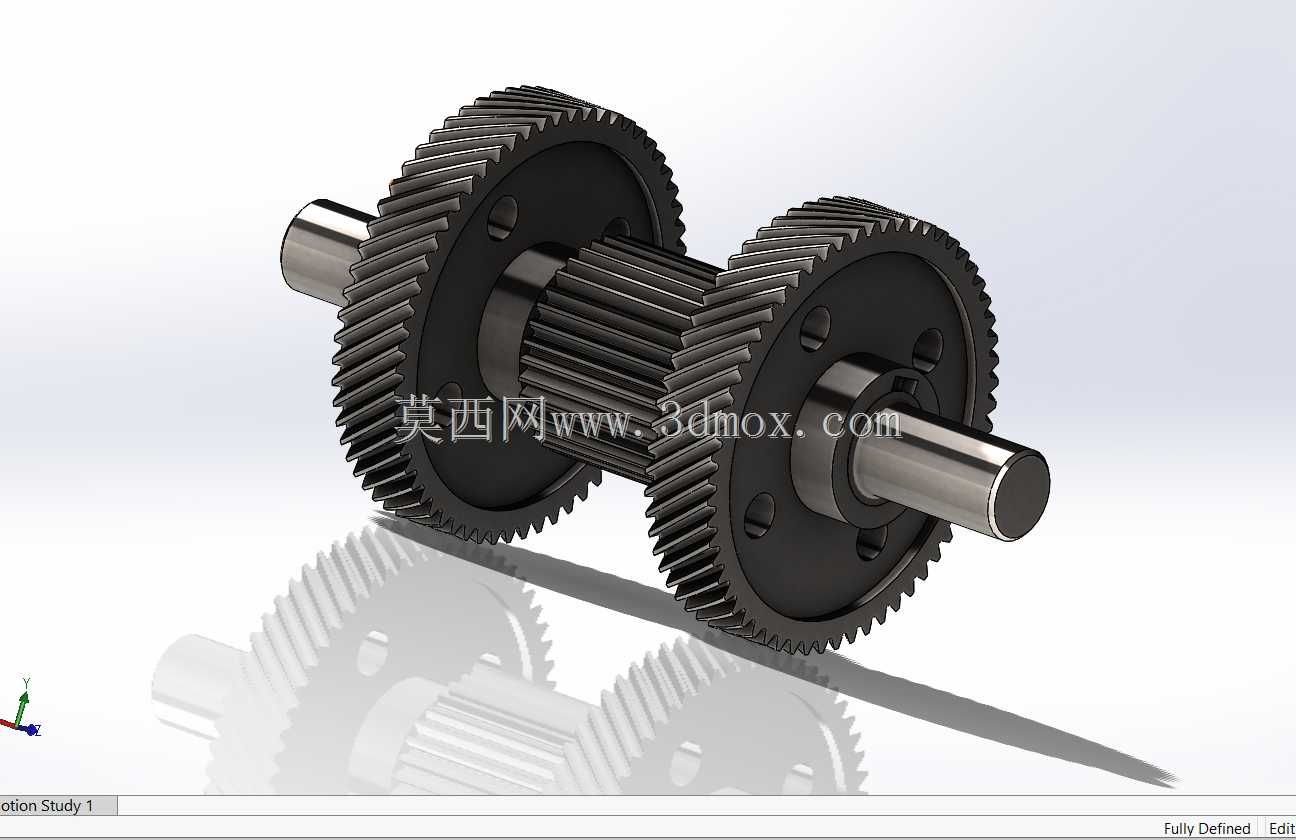

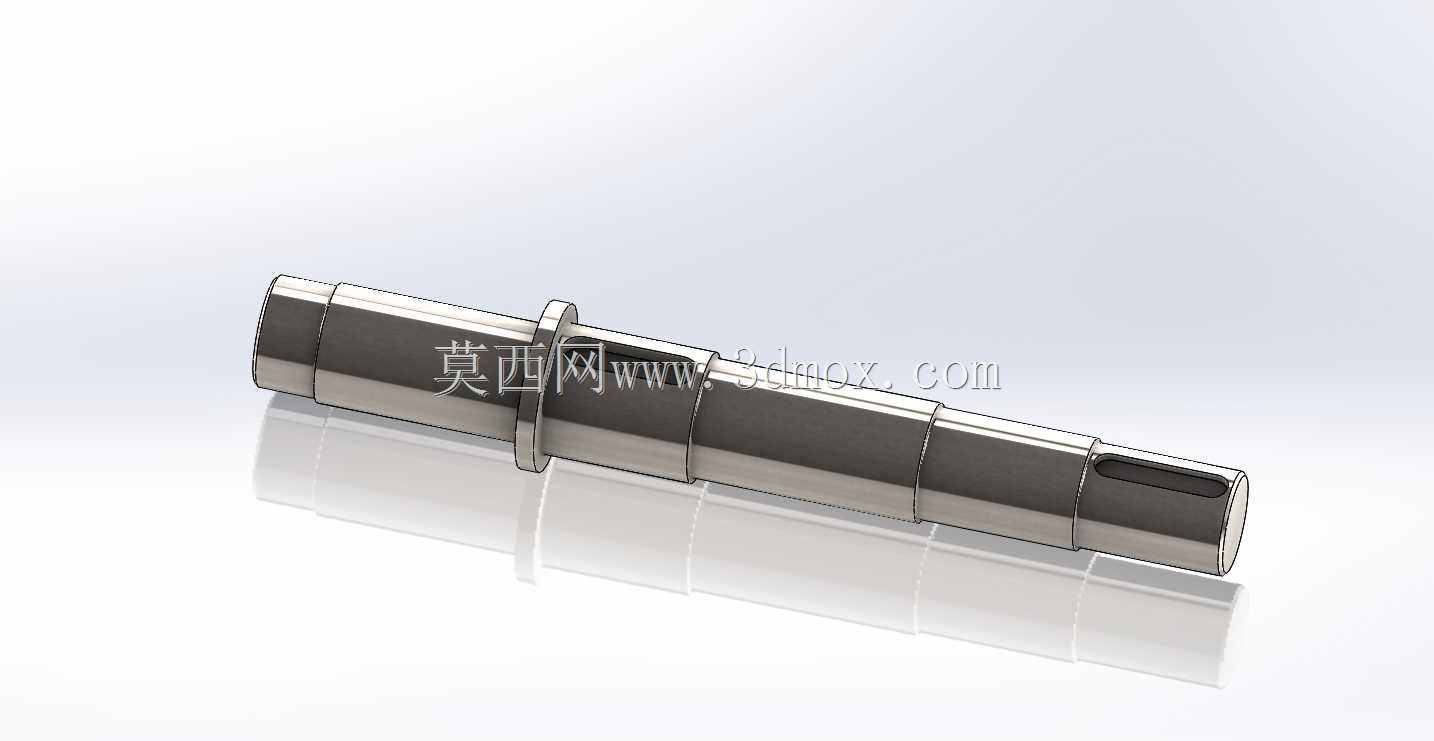

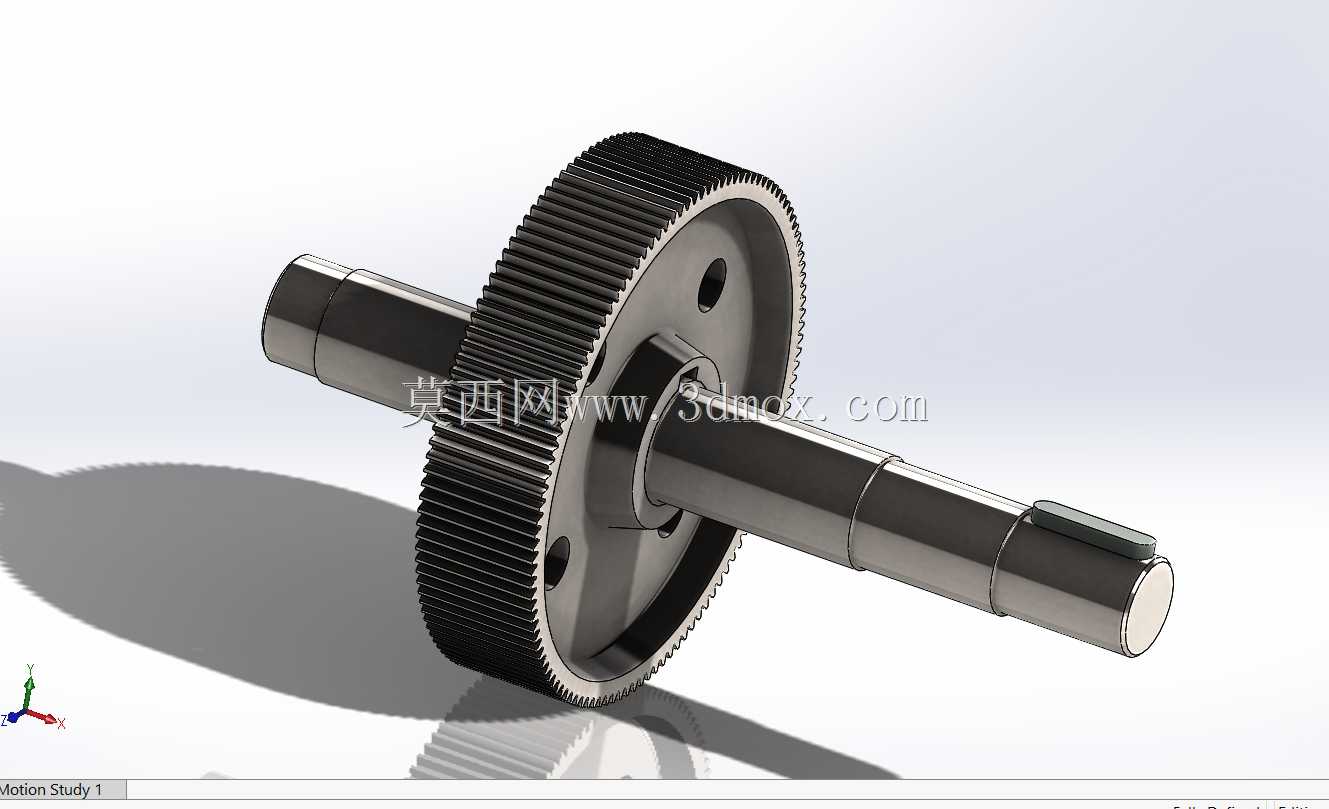

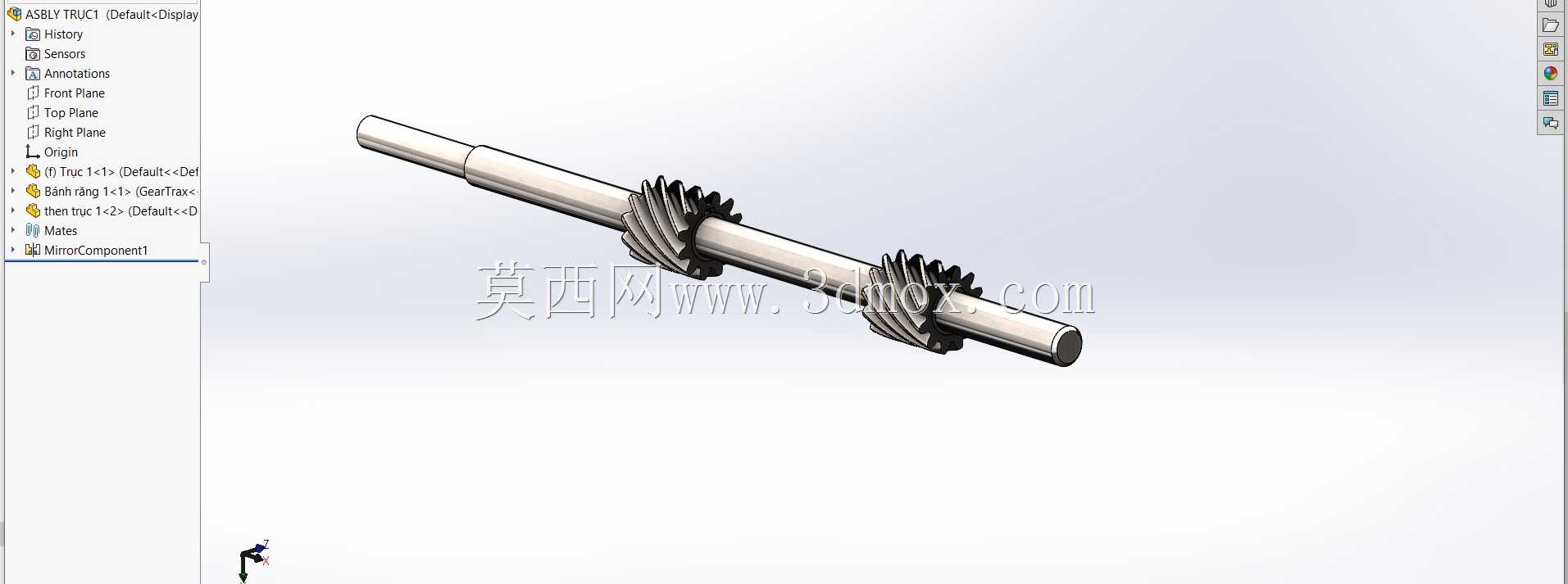

　　输入输出轴的轴伸端都设计了密封结构，防止箱体内的润滑油泄漏，同时阻挡外界粉尘、切削液等杂质进入箱体内部破坏齿轮与轴承的润滑环境。设计过程中，齿轮参数的匹配首先要满足总传动比的分配要求，高速级与低速级的传动比分配兼顾了各级齿轮的等强度原则，同时控制箱体的整体外形尺寸，避免径向尺寸过大占用过多设备安装空间。轴系的支撑采用深沟球轴承，能够同时承受径向载荷与少量轴向载荷，适配这类载荷平稳、无大冲击的传动工况，轴承端盖通过螺栓固定在箱体侧壁，可通过调整端盖处的垫片厚度来控制轴承的游隙，保证轴系运转的灵活性。箱体内腔的容积设计充分考虑了齿轮润滑的需求，采用油浴润滑方式时，低速级大齿轮的浸油深度控制在合理范围，

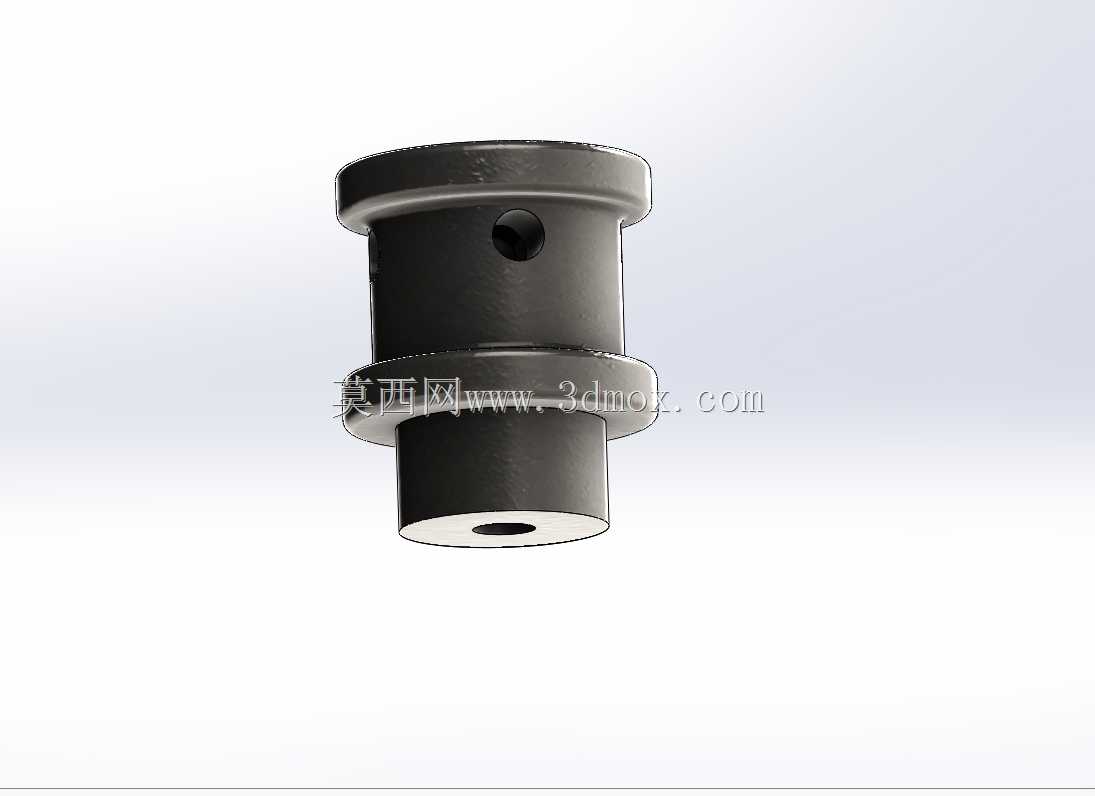

　　既保证齿轮运转时能带起足够的润滑油润滑啮合齿面与轴承，又不会因为浸油过深造成过大的搅油损失，提升传动效率。箱体侧壁设置的油位观察结构，可以直观查看箱内润滑油的液位高度，方便日常维护时及时补充或更换润滑油。从安装边界来看，输入轴与输出轴的轴伸长度、轴径尺寸都按照通用传动接口标准设计，能够直接匹配标准联轴器、带轮等传动连接件，不需要额外做转接结构，底部安装孔的孔距公差按照通用安装规范设计，可适配多数常规设备的安装机架尺寸，降低现场安装的适配改造成本。实际运行过程中，闭式箱体的结构能够有效隔绝外界干扰，齿轮啮合产生的噪音也能被箱体部分阻隔，相比开式传动结构，这类闭式变速箱的齿轮磨损速度更慢，维护周期更长，传动精度保持性更好，适合在固定工位长期连续运转的传动场景中使用。
