车间5吨单梁桥式起重吊运设备结构

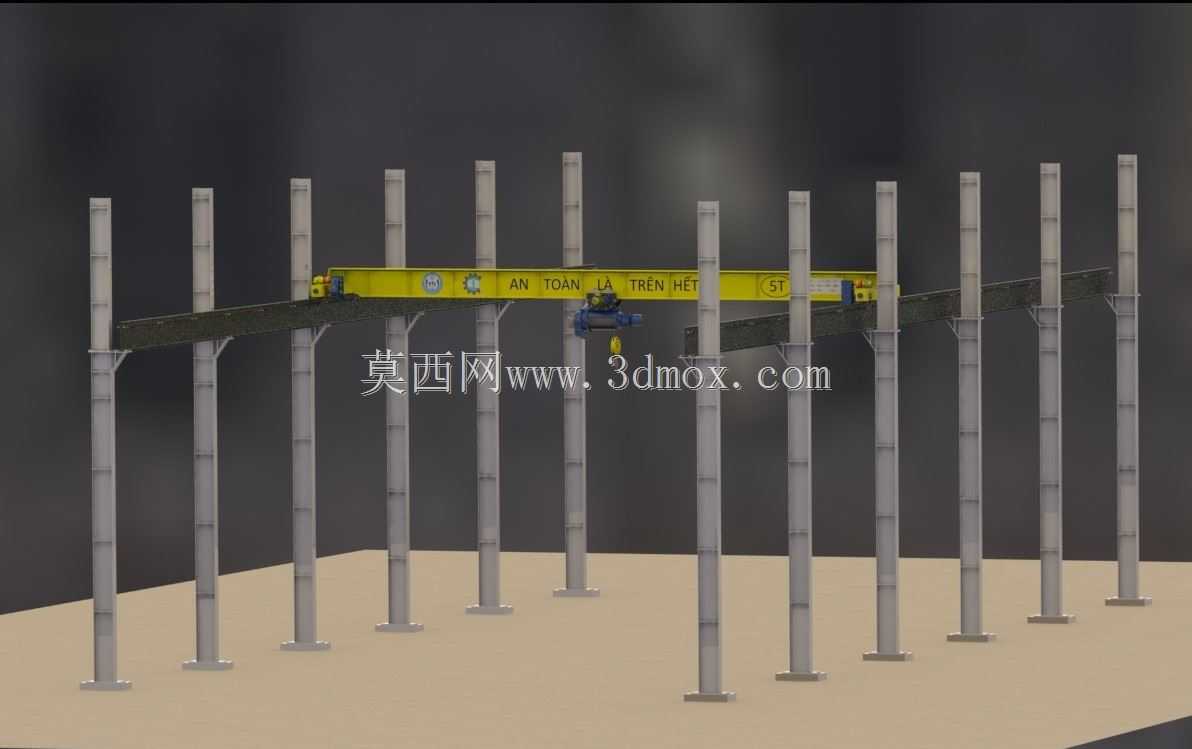

　　在机械加工、重型零部件装配、仓储物流转运等车间场景中，这类5吨级单梁桥式起重设备是跨工位物料转运的核心承载装备，主要承担机床上下件、重型工装移位、整机组装过程中部件的精准吊装作业，覆盖从原材料下料区到机加工工位、再到装配区的全流程物料垂直提升与水平输送需求，相比移动式吊装设备，其依托厂房立柱架设的运行轨道，不占用地面作业空间，能在固定跨度的车间全域内完成定点吊运，适配多台机床并行作业时的物料调度需求。从结构设计逻辑来看，该设备采用单根箱型主梁作为核心承载构件，主梁截面经过抗弯强度校核，能在额定起重量下控制跨中挠度在允许范围内，避免吊运过程中主梁形变过大影响运行平稳性；主梁两端通过端梁总成搭接在厂房两侧的纵向运行轨道上，

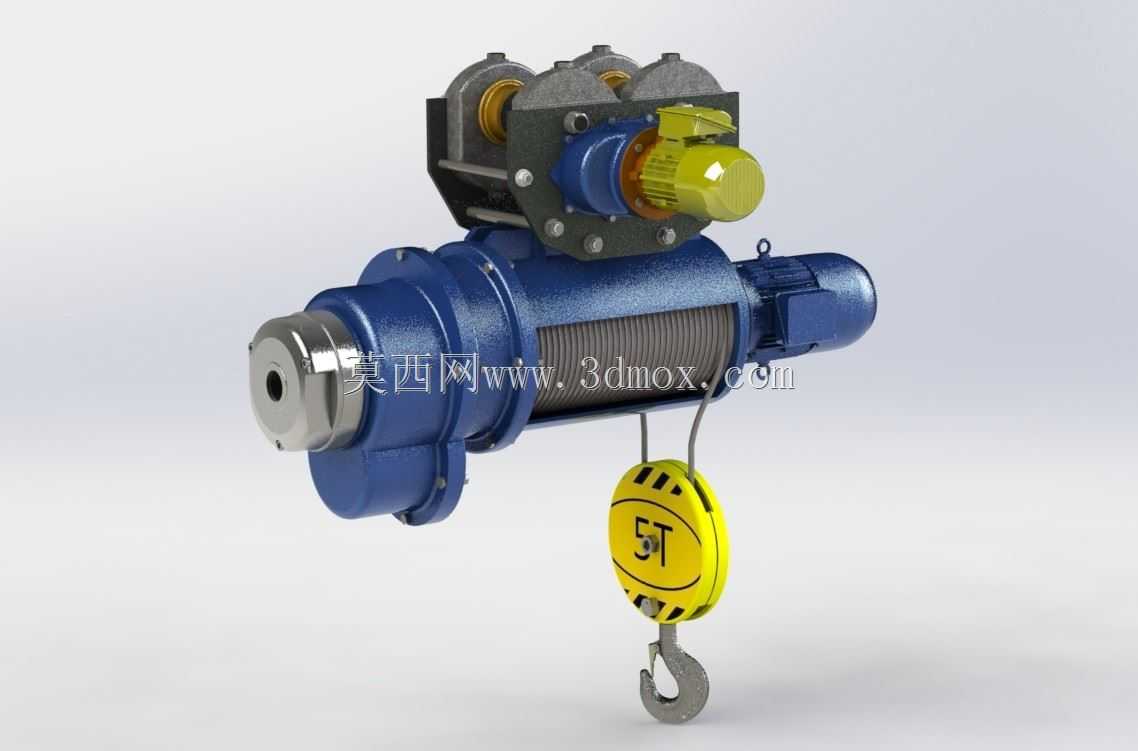

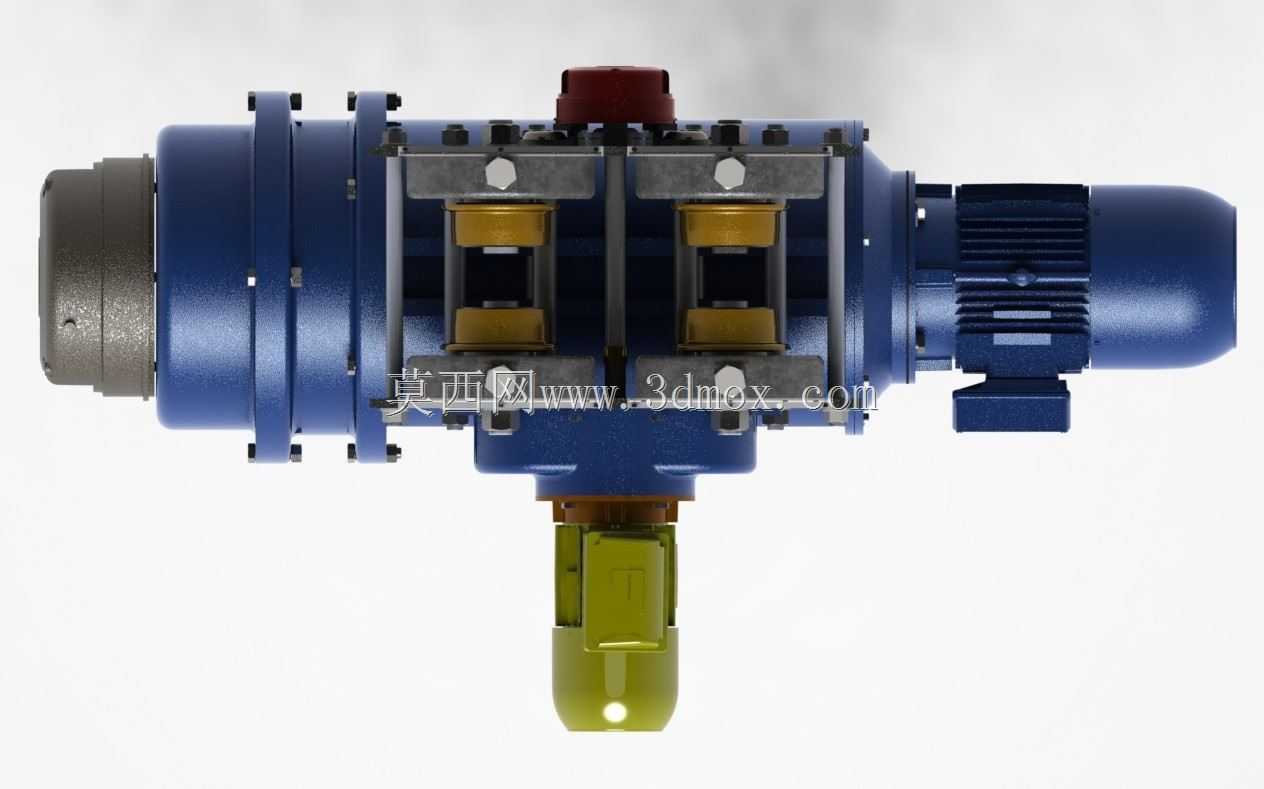

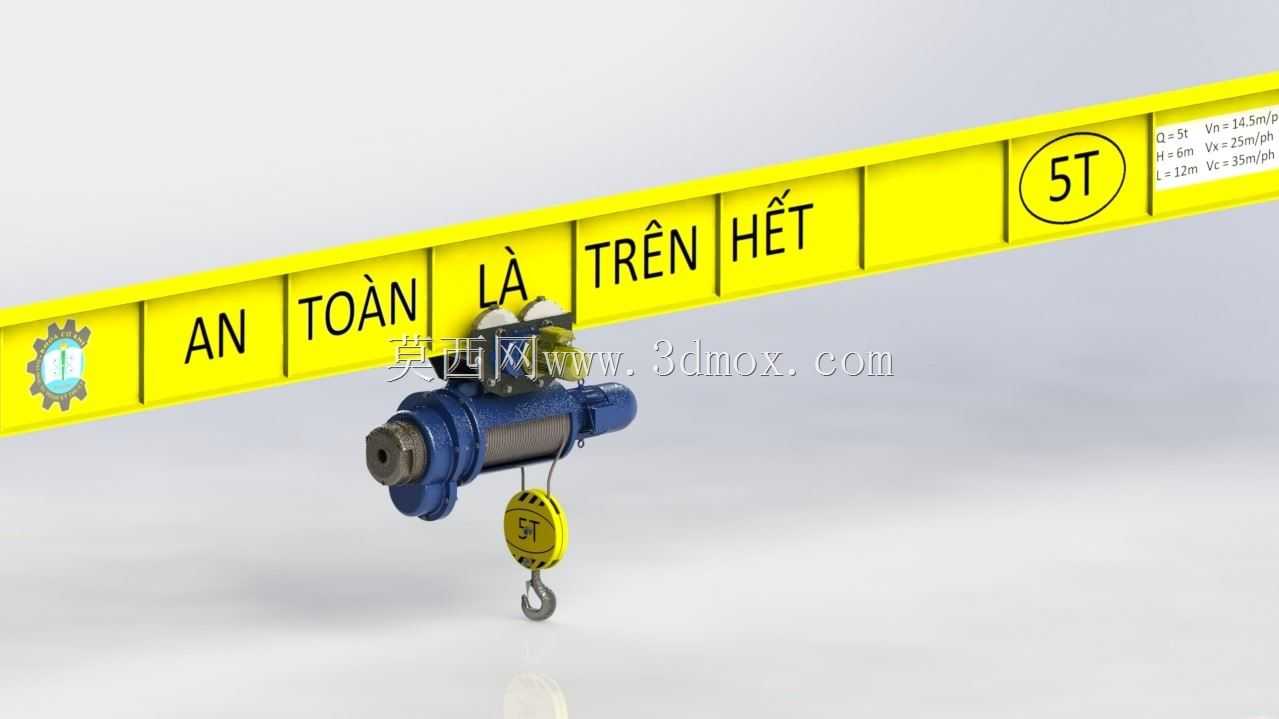

　　端梁处配置的行走轮组与驱动机构匹配运行速度，兼顾转运效率与启停平稳性，避免吊装重物时产生过大惯性晃动。主梁下方配套的电动葫芦是核心起升执行部件，集成了起升电机、减速机构、卷筒、钢丝绳与吊钩组件，葫芦本体可沿主梁下翼缘的横向轨道运行，实现起吊点在跨度范围内的横向位置调整，配合端梁的纵向行走，可覆盖整个车间矩形作业面内的任意吊装点位；起升机构配置的制动器能在断电状态下锁止卷筒，防止重物下坠，吊钩处的滑轮组通过钢丝绳倍率匹配额定起重量，降低单根钢丝绳的承载负荷，同时提升起升过程的稳定性。安装边界方面，这类设备的架设完全依托现有厂房的立柱牛腿结构，不需要额外搭建地面支撑，轨道铺设的水平度、平行度公差需要控制在规范范围内，

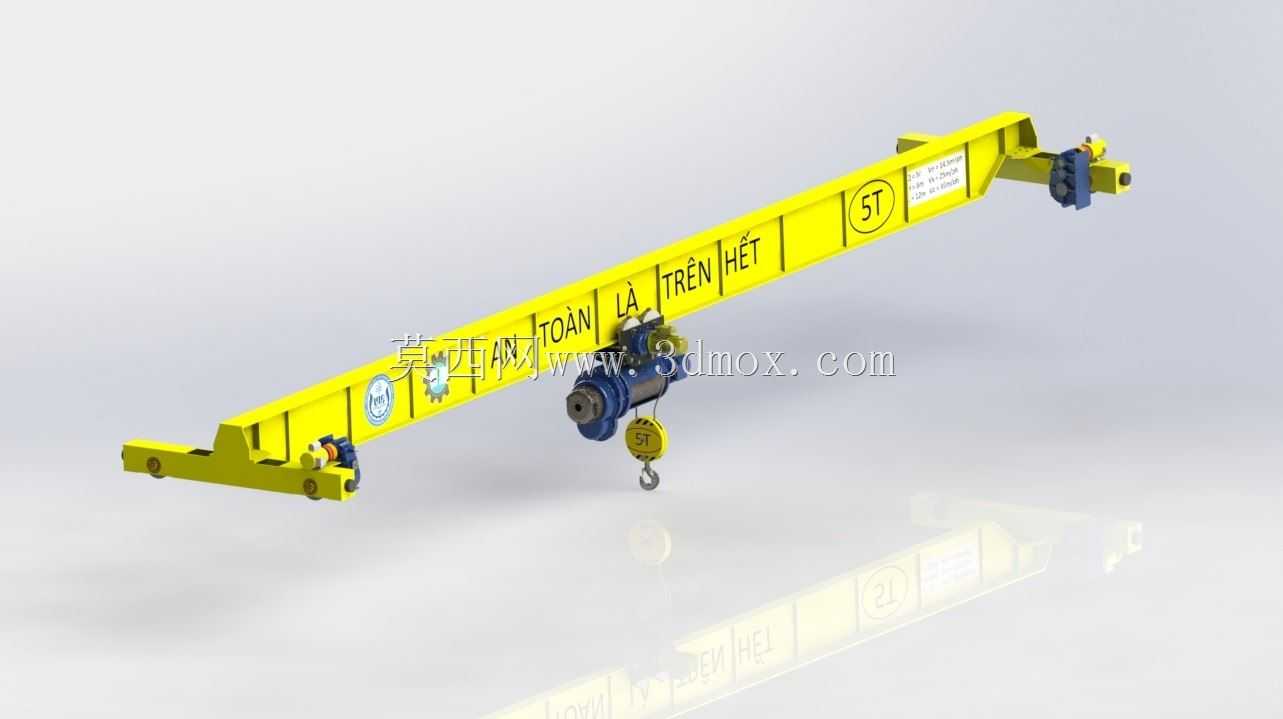

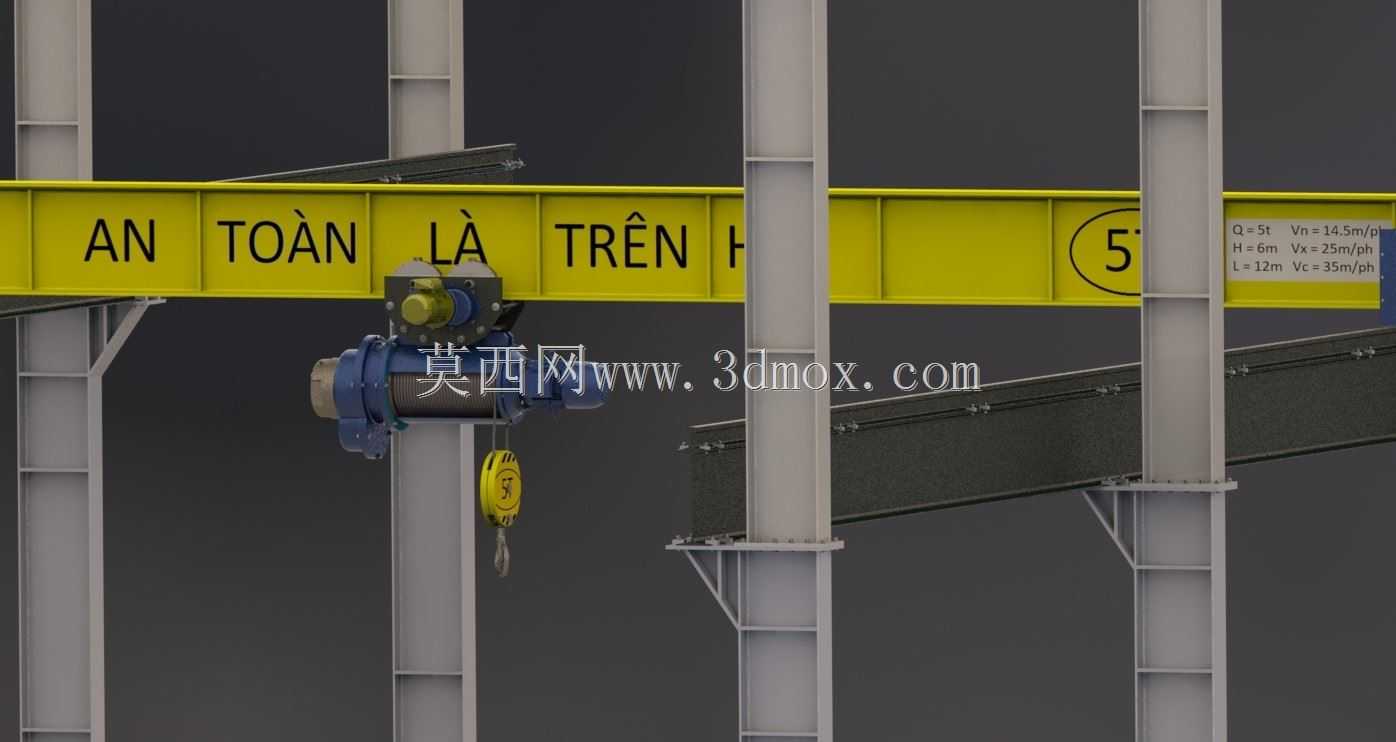

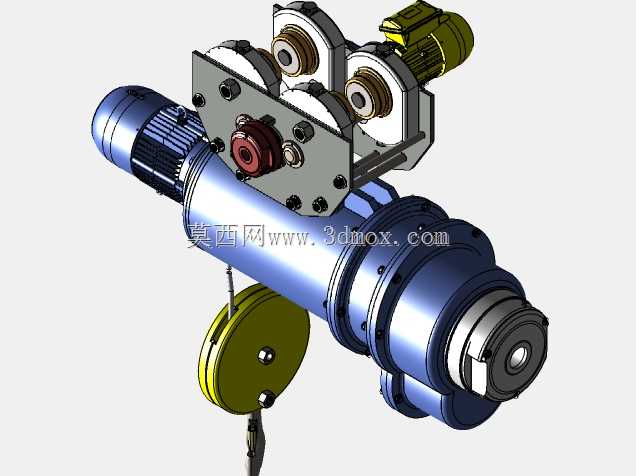

　　避免运行过程中出现卡滞、啃轨现象；主梁的起升高度需要匹配车间层高与最高吊装工件的尺寸，预留足够的安全吊距，端梁的行程限位装置会在运行到轨道端部时触发停机，防止设备脱轨。在实际作业场景中，这类设备的操作多采用地面遥控形式，操作人员可在吊装点位附近观察工件状态，控制起升、行走动作，相比驾驶室操作更灵活，适配小批量多品种的机加工车间吊装需求；起升机构的钢丝绳定期检查磨损量、行走轮的润滑维护、制动器间隙调整是日常运维的核心要点，直接关系到吊装作业的安全性。从建模细节来看，模型还原了箱型主梁的焊接结构特征、端梁行走轮组的装配关系、电动葫芦的各部件连接逻辑，包括卷筒的绳槽排布、吊钩的防脱卡结构、运行电机的安装位置都做了写实还原，

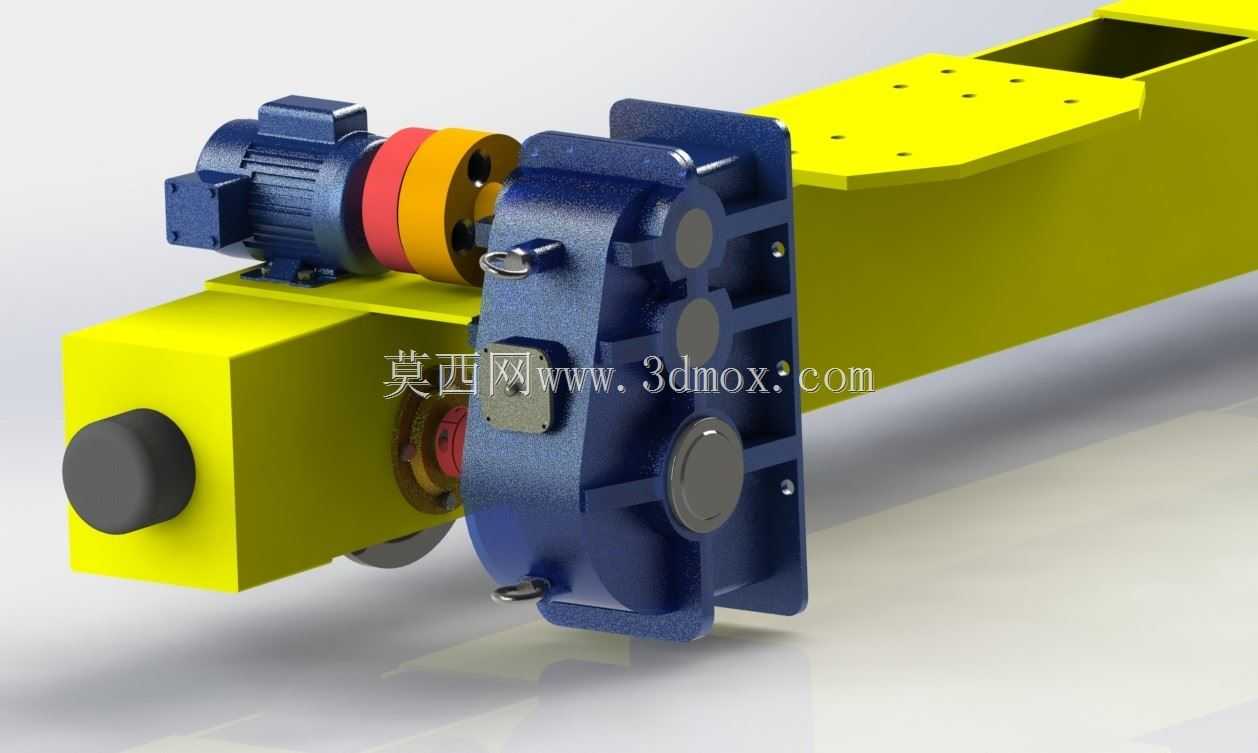

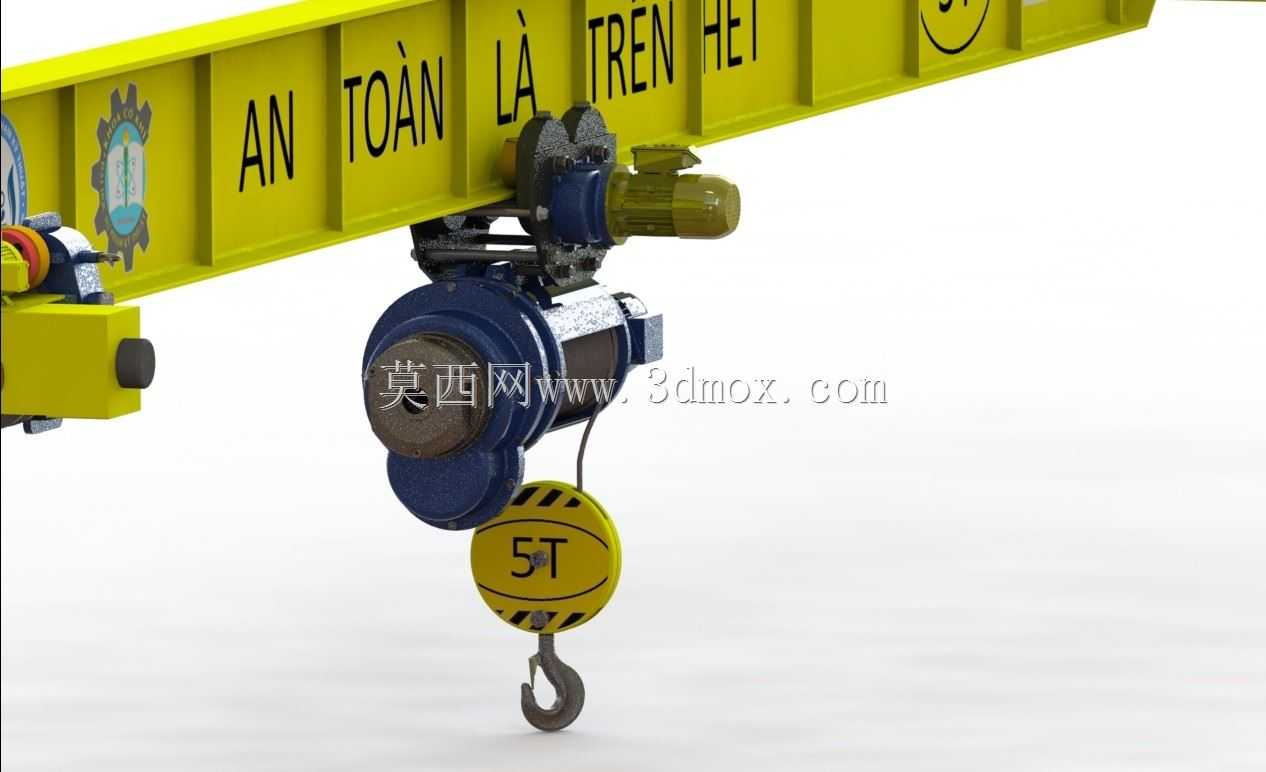

　　能直观呈现设备的装配层级与运动关系，对于做车间布局规划、起重设备选型校核、吊装工艺模拟的结构设计人员来说，可直接用于方案验证，检查设备运行范围内是否存在结构干涉，确认吊装路径与工位布局的匹配性，也可作为起重设备结构教学的直观演示模型，帮助新人理解单梁桥式起重机的力传递路径与各部件的功能作用。主梁上的安全警示标识也做了还原，符合车间设备的安全标识规范，端梁处的缓冲件能在运行到端部时吸收碰撞能量，降低冲击对设备结构的损伤，电动葫芦的导绳器能保证钢丝绳在卷筒上整齐排布，避免乱绳引发的卡滞故障，这些细节结构的还原，能让模型在用于虚拟仿真、作业流程模拟时更贴近真实设备的运行状态，减少仿真与实际场景的偏差。
