塑料注塑成型用标准两板模具结构

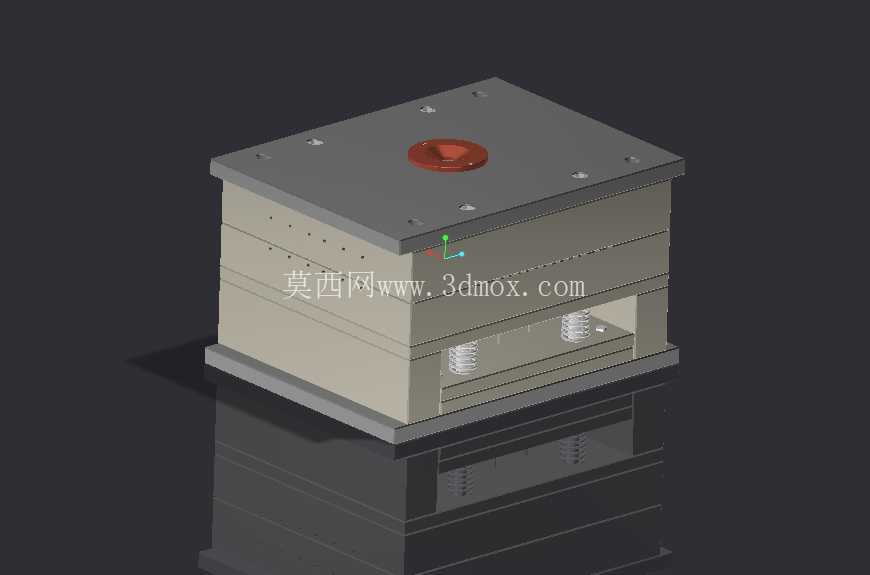

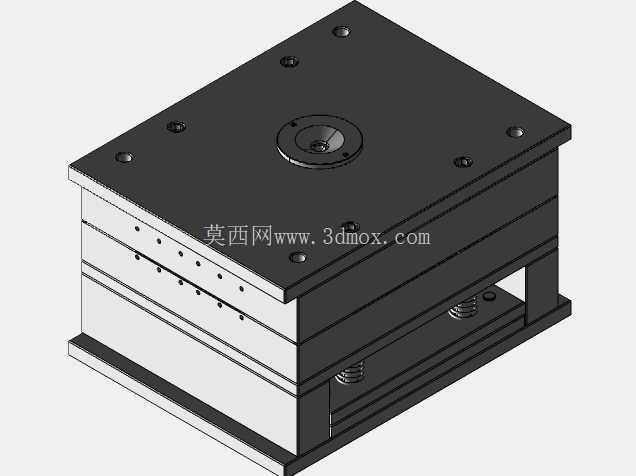

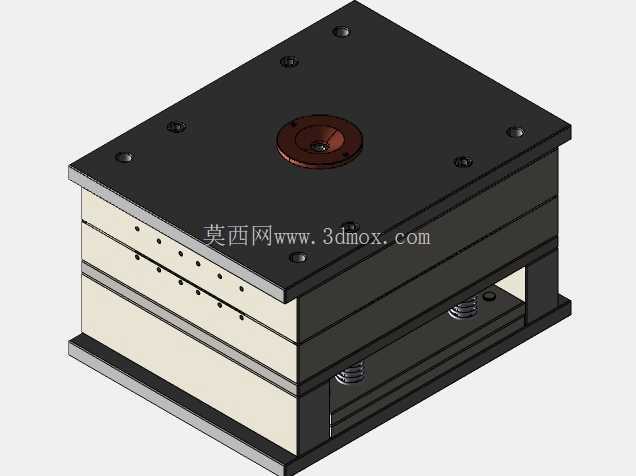

　　这套模具结构面向热塑性塑料的批量注塑成型场景，适配常规卧式注塑机的安装接口，可直接用于小型平板类塑料件的连续生产作业。从结构布局来看，采用标准两板模架设计，上下模座通过导柱导套实现精准合模导向，合模过程中导套先进入导柱配合段，避免型腔错位导致的塑件飞边、尺寸超差问题。上模侧设置主流道衬套，直接对接注塑机喷嘴，熔融塑料经主流道进入分流道后均匀填充至型腔各处，流道截面采用圆形设计，可最大限度减少熔体输送过程中的压力损失与温度流失，保证填充过程的稳定性。下模侧设置复位杆与弹簧回程机构，开模时弹簧提供初始顶出力，带动顶针板将成型后的塑件平稳顶出，避免顶出过程中塑件变形、表面顶白等常见缺陷。

　　冷却回路采用直通式水路布局，分别布置在定模板与动模板内部，水路距离型腔表面的距离保持均匀，可保证成型过程中模温均匀分布，缩短塑件冷却定型周期，提升整体生产效率。安装边界方面，模座四周设置标准压板槽，可直接通过机床压板固定在注塑机工作台面，定位圈尺寸适配常规注塑机的定位孔规格，无需额外加工转接板即可完成上机安装。排气槽开设在分型面熔体填充末端，深度控制在塑料溢边值以内，可顺利排出型腔内的空气，避免塑件出现烧焦、缺胶、气泡等成型缺陷。整套结构的导向零件、顶出零件均采用标准件设计，后期维护更换时可直接采购同规格标准件替换，降低设备运维成本。模架的叠层厚度适配对应吨位注塑机的最大模厚与最小模厚区间，开模行程满足塑件顶出所需的距离要求，不会出现开模行程不足导致的取件困难问题。
