Sphynx V型六缸动力装置结构设计

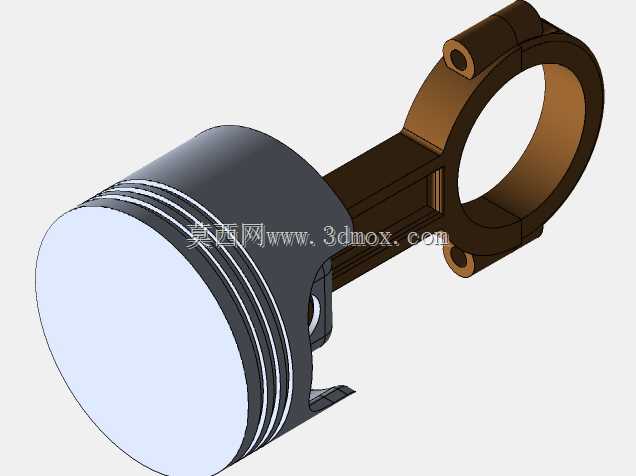

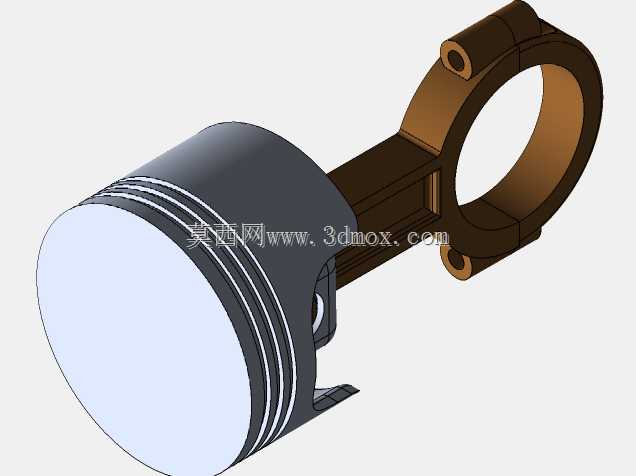

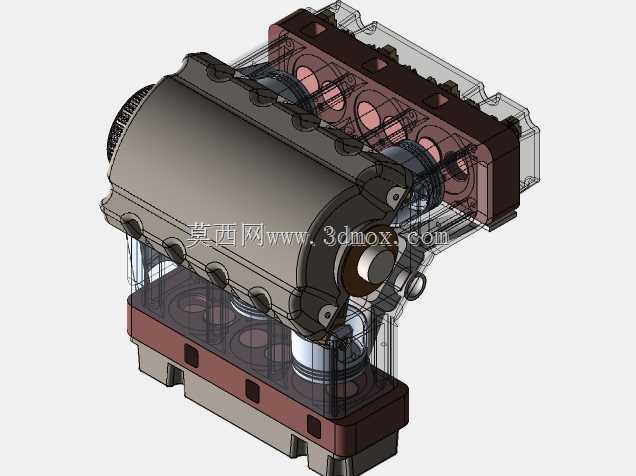

　　该V型六缸动力装置的三维结构，完整还原了往复式内燃机的核心传动与配气逻辑，可直接用于动力总成匹配验证、教学演示结构拆解、改装方案前置校核等场景。从实际装车适配角度看，这类V6布局的动力单元常被用于中高端乘用车辆、小型船舶动力组、固定式工业发电机组的核心动力源，相比直列六缸结构，其轴向长度缩短近三分之一，能有效压缩动力舱的纵向安装空间，适配前置后驱、中置引擎等多种整车布局需求。模型采用半透明剖视的呈现方式，可清晰观察到内部活塞连杆组、曲轴飞轮组、配气凸轮轴、缸盖冷却水道的排布逻辑，两侧气缸呈60度夹角布置，这个角度是V6结构里平衡一阶振动与整机宽度的最优解，既可以通过两侧气缸的做功间隔抵消大部分往复惯性力，

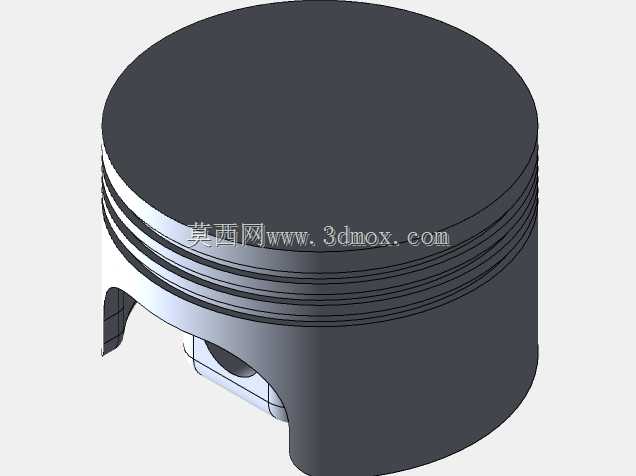

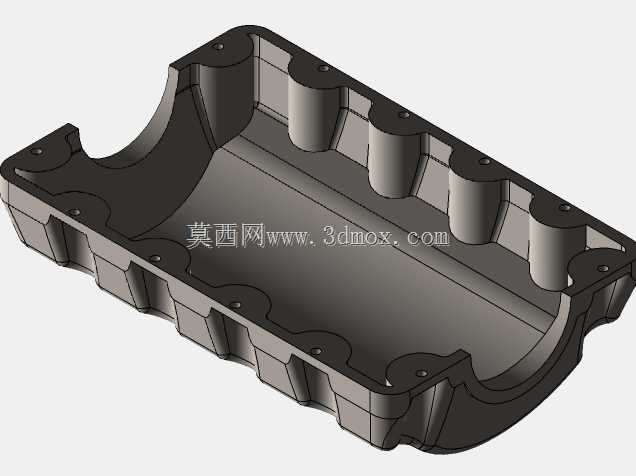

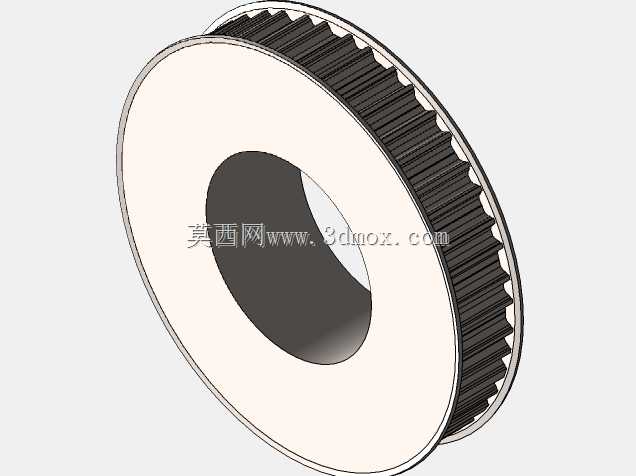

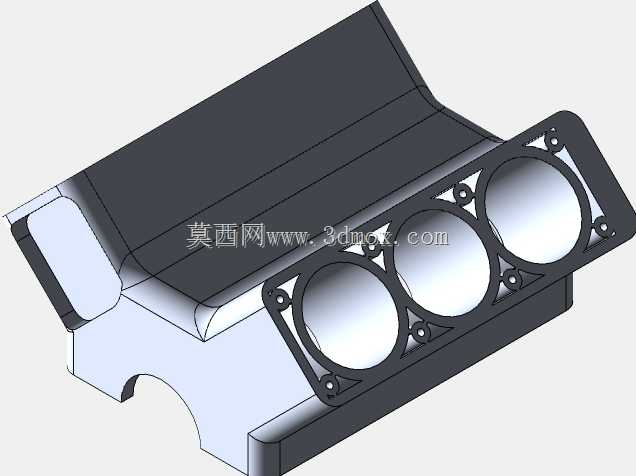

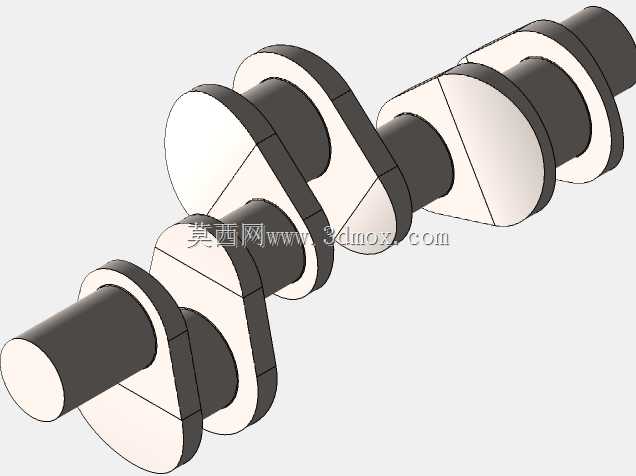

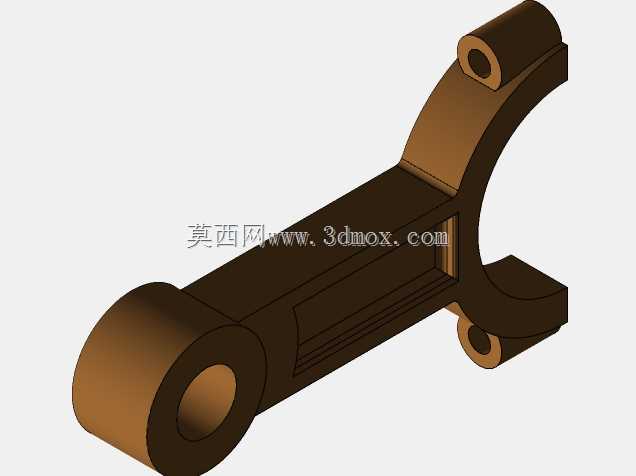

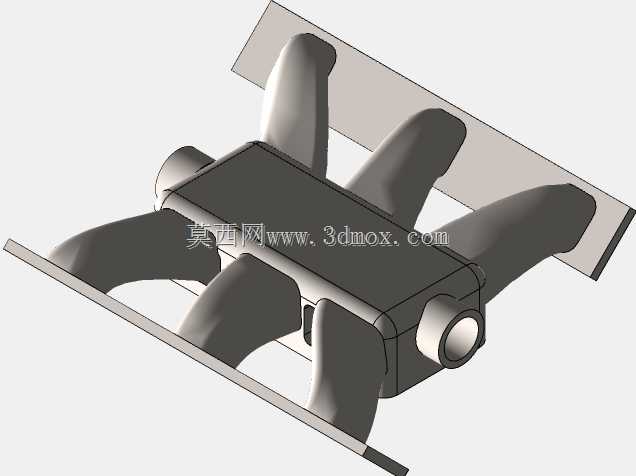

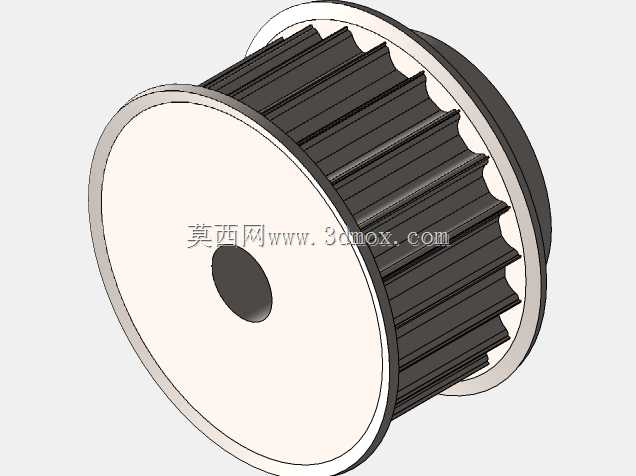

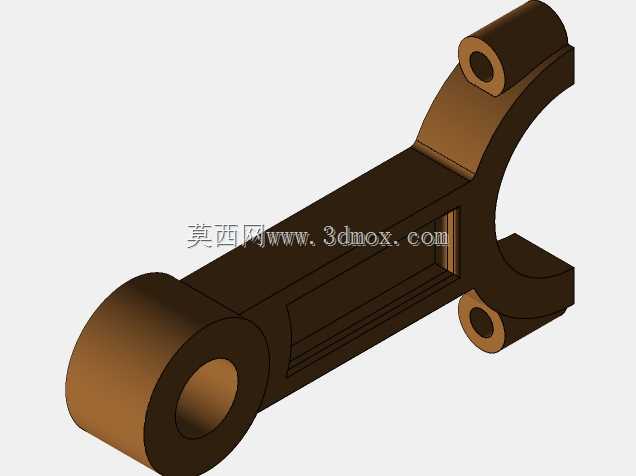

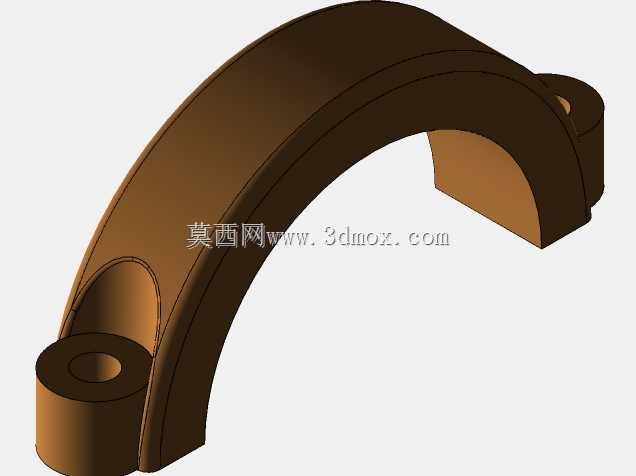

　　又不会让整机宽度过大挤占两侧轮舱或附属部件的安装位置。设计层面上，缸体采用上下分体式结构，上缸体集成气缸套安装位与凸轮轴轴承座，下缸体兼顾曲轴箱密封与油底壳安装定位，所有螺栓孔位、密封面的止口结构都按照实际加工装配逻辑做了还原，活塞的裙部型线、活塞环槽的分层结构、连杆大头的剖分定位面都做了细节还原，能直观看到曲轴曲柄销与连杆的配合关系，以及曲轴输出端的法兰连接结构，方便做后续飞轮、离合器、变速箱输入端的匹配校核。从安装边界来看，该动力单元的进气侧预留了进气歧管、节气门体的安装法兰面，排气侧对应排气歧管的安装螺孔位置与缸盖排气道完全对齐，前端轮系位置预留了水泵、发电机、空调压缩机的安装支架定位点，

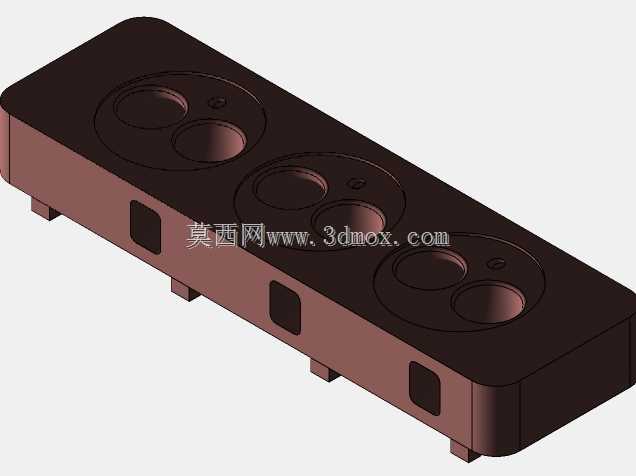

　　后端的飞轮壳安装面可以匹配不同规格的传动连接组件，整机的悬置安装点分布在缸体两侧的加强筋位置，能承受动力输出过程中的扭转振动与冲击载荷。模型内部的冷却水道围绕气缸套与燃烧室周边布置，可清晰看到冷却液从缸体进水口进入后，上行至缸盖冷却燃烧室与气门座圈的流道走向，润滑油道的走向也在剖视结构中有所体现，从主油道分配到曲轴轴承、凸轮轴轴承、活塞冷却喷嘴的油路都做了对应结构还原，能帮助结构设计人员快速理解V6发动机的润滑冷却逻辑，在做附属系统设计时避开油路水路的干涉位置。对于三维建模从业者来说，这个模型可以作为往复式内燃机结构设计的参考范本，理解多缸动力单元的布局平衡思路、装配层级划分、配合面的公差预留逻辑，在做同类动力产品设计时，可参考其缸体加强筋的布置位置、螺栓间距的设计规范，避免出现结构强度不足或者装配干涉的问题。
