斯特林热空气动力传动装置结构设计

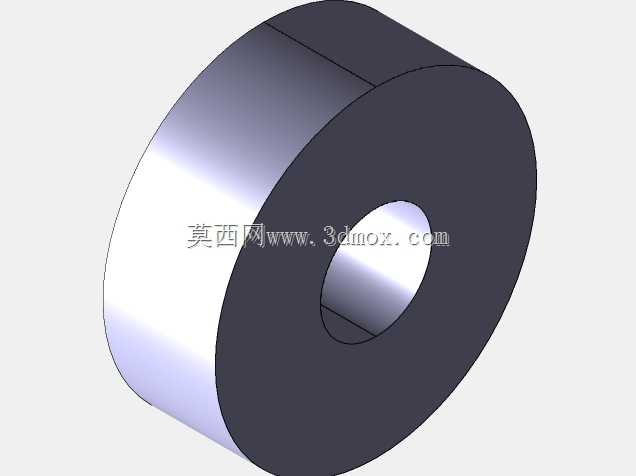

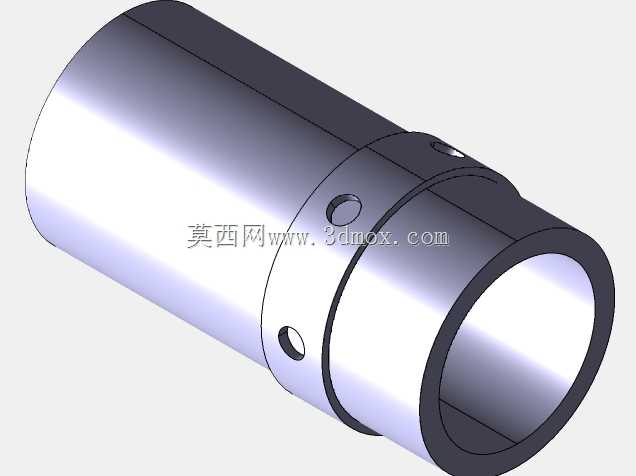

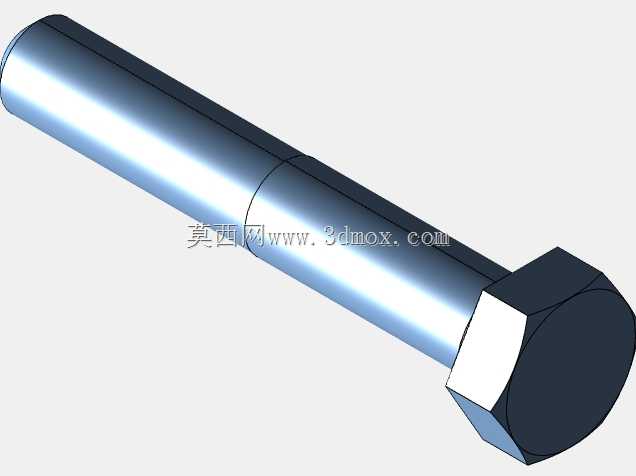

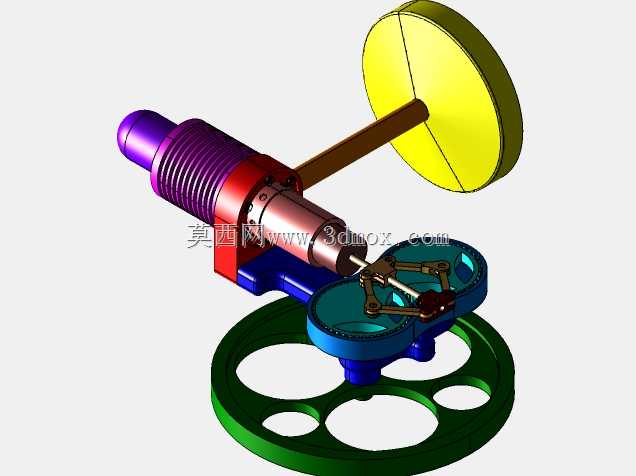

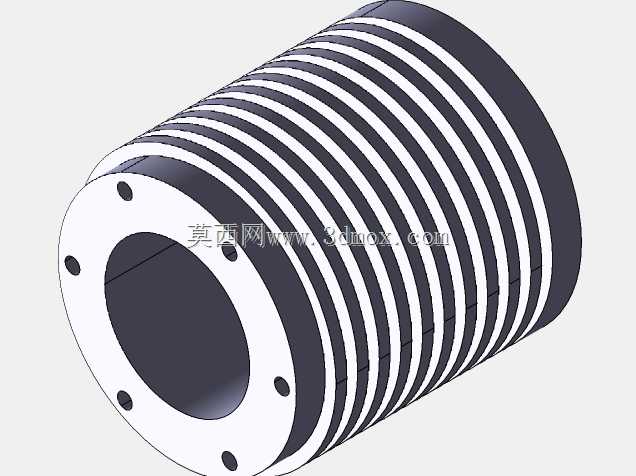

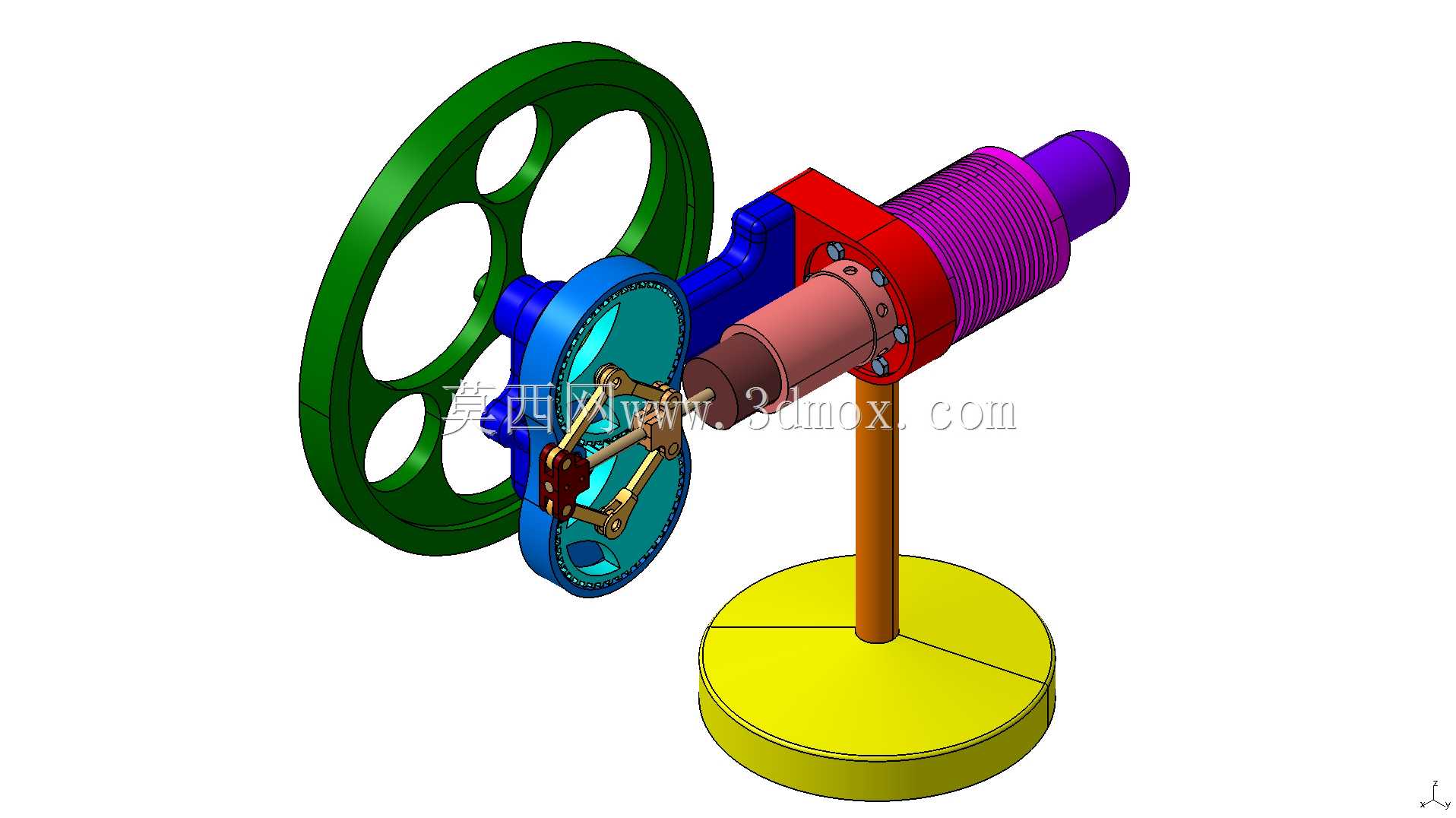

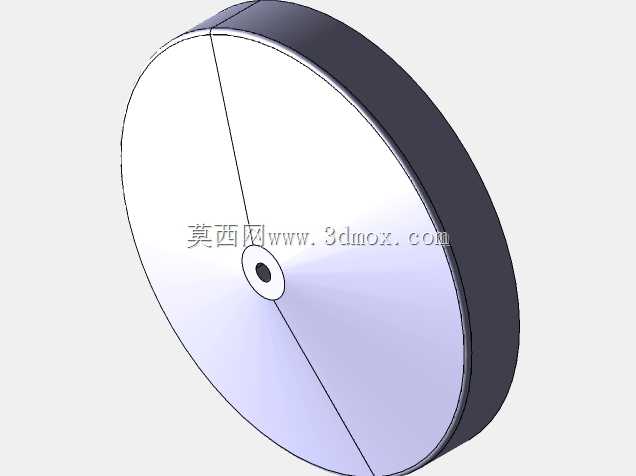

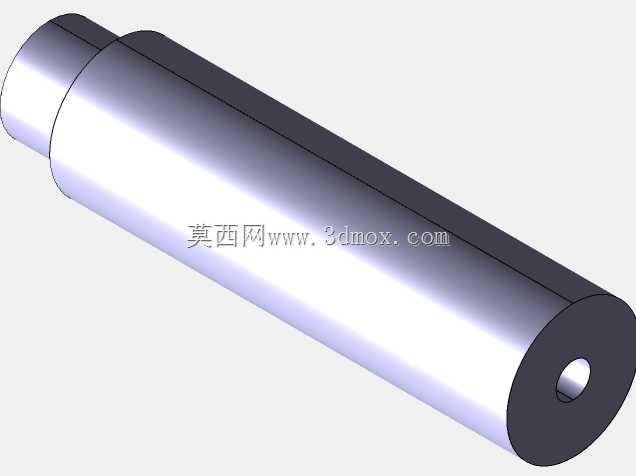

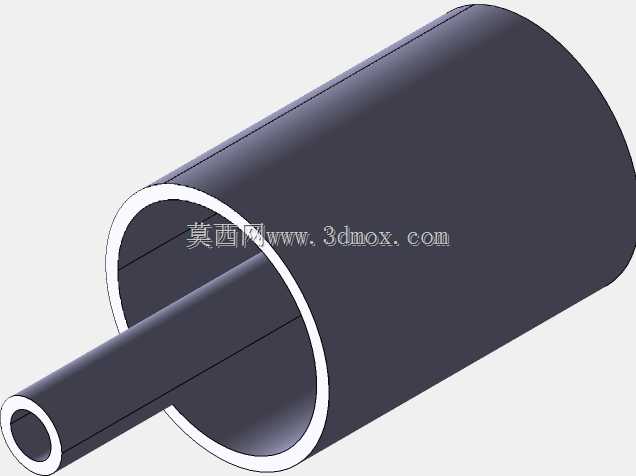

　　这款热空气动力装置属于外燃式热力循环结构，核心依靠密闭腔体内工质受热膨胀、遇冷收缩的压差驱动活塞做往复直线运动，再通过曲柄连杆结构将直线行程转化为飞轮的旋转扭矩输出，可作为小型热能转化演示教具、低功率辅助动力源使用，适配教学实验场景下的热力循环原理展示，也可用于微型余热回收场景的动力端验证。从结构布局来看，装置采用立式单缸布置，底部圆形配重底座承担整机支撑与重心稳定作用，垂直支撑杆连接缸体组件与底座，将动力输出端抬离安装面，避免飞轮旋转过程中与安装平面产生运动干涉。缸体部分分为加热段、冷却段与动力腔，加热段采用外置散热鳍片结构增大受热接触面积，可适配外部小功率热源加热，冷却段紧邻动力活塞布置，缩短工质冷热交换的路径长度，

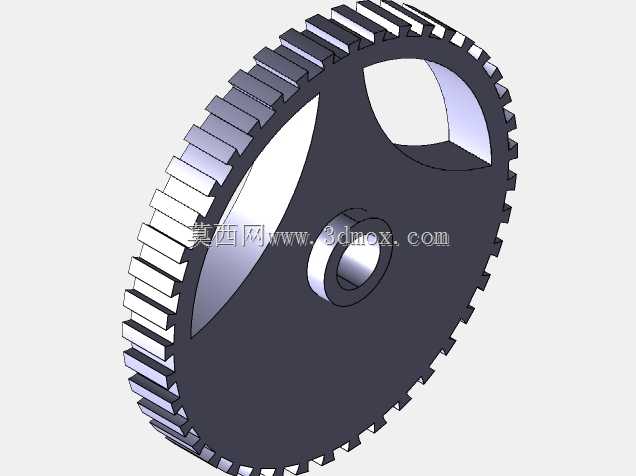

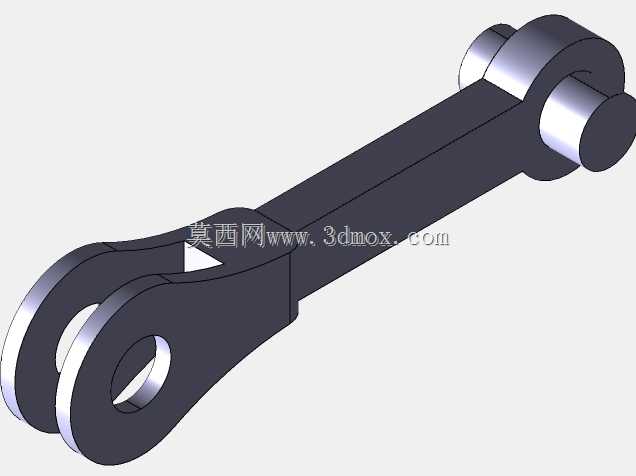

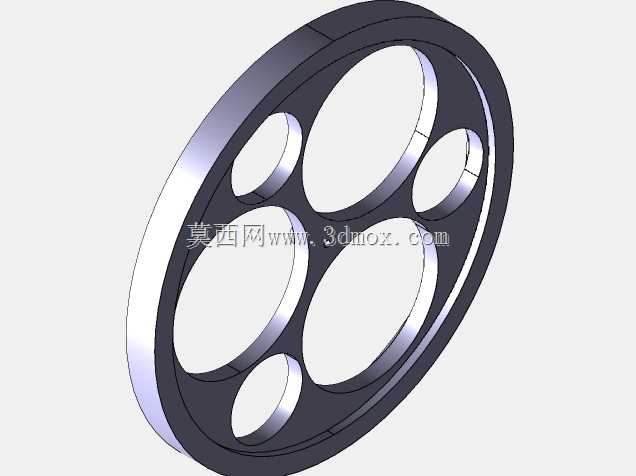

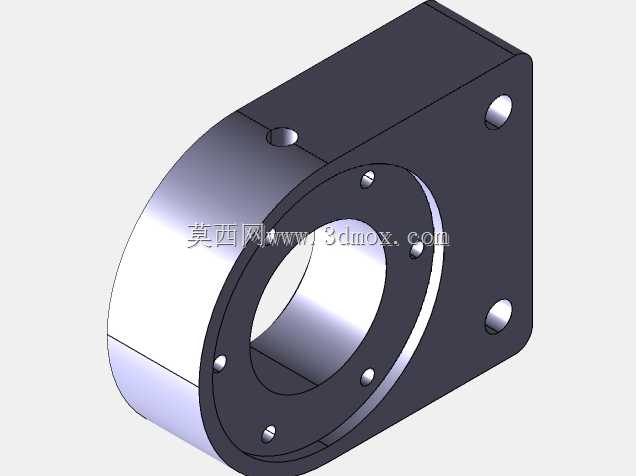

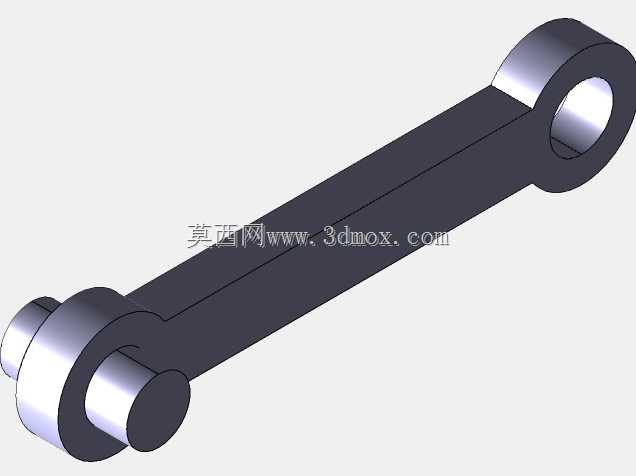

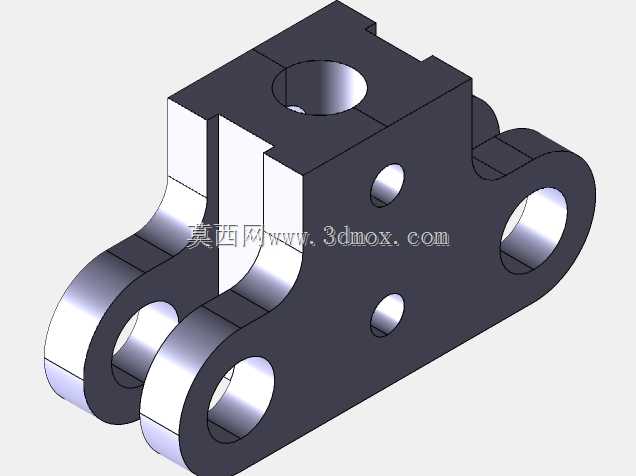

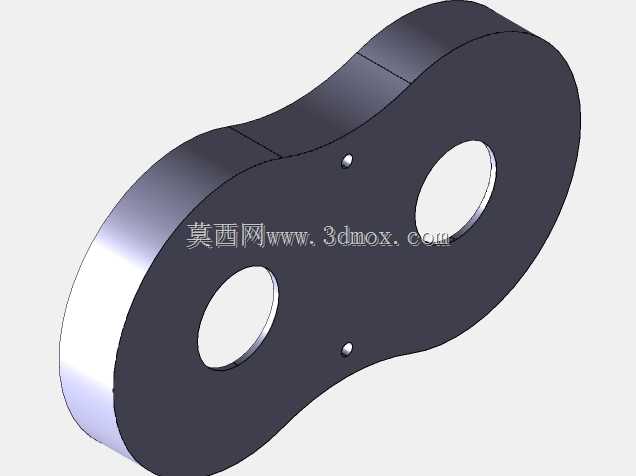

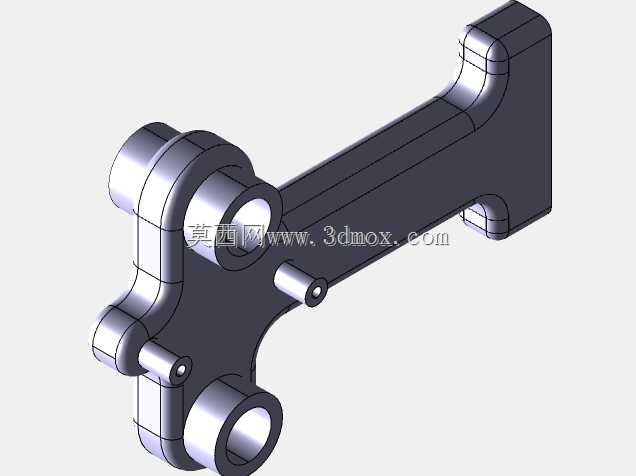

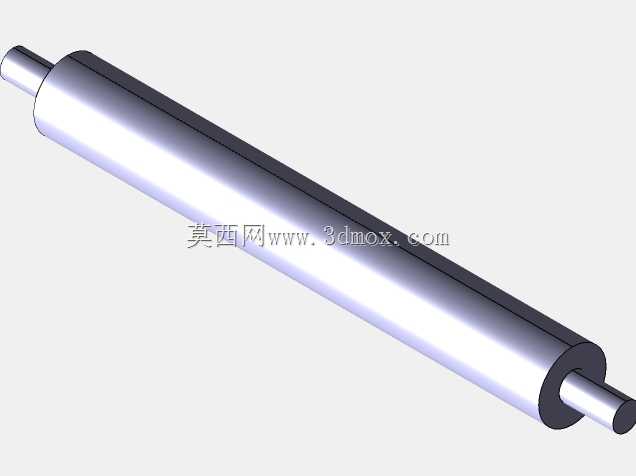

　　减少循环过程中的热力损耗。传动端采用偏心曲柄配合十字滑块结构，活塞连杆与飞轮偏心轴铰接，飞轮采用大直径轮辐式结构，依靠自身转动惯量平滑活塞往复运动的死点冲击，保证旋转输出的连续性，飞轮与缸体端盖通过轴承座连接，端盖上预留密封槽安装动密封件，避免腔体内工质泄漏影响循环压差。设计过程中优先考虑运动件的同轴度公差，活塞与缸筒的配合间隙控制在合理范围，既保证往复运动无卡滞，又减少工质窜流损失，曲柄偏心距根据活塞设计行程匹配，保证膨胀行程与压缩行程的容积比符合斯特林循环的最优效率区间。安装边界方面，整机底座直径可适配常规实验台架的安装孔位，飞轮旋转外径范围内无外凸结构，缸体加热端预留足够的热源放置空间，无需额外改造即可直接搭建实验回路，所有运动铰接点均采用自润滑衬套，降低长期运转的维护需求，输出轴端可直接连接小功率负载，验证不同工况下的热能转化效率。
