110cc排量发动机带负载测试台架结构

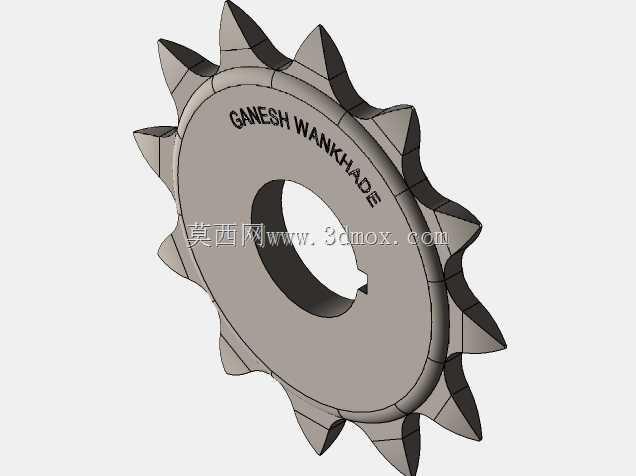

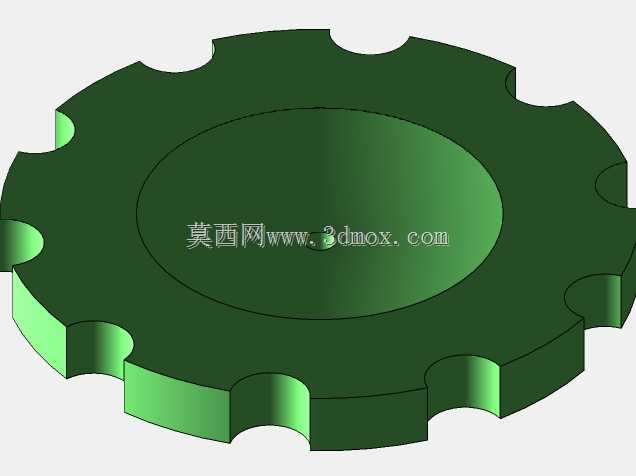

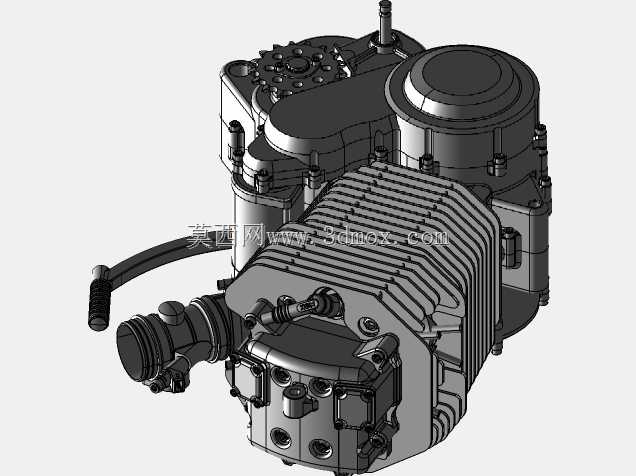

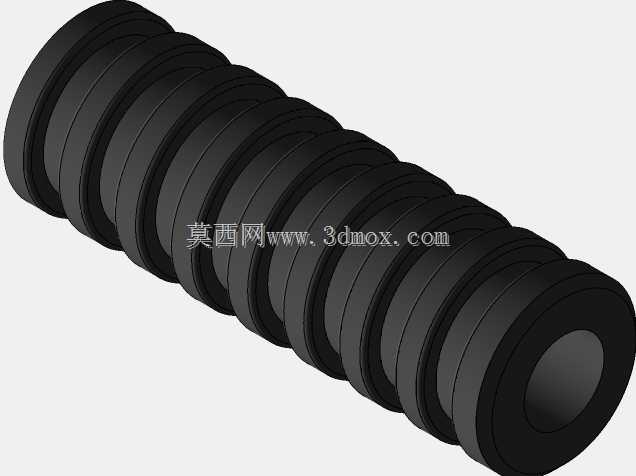

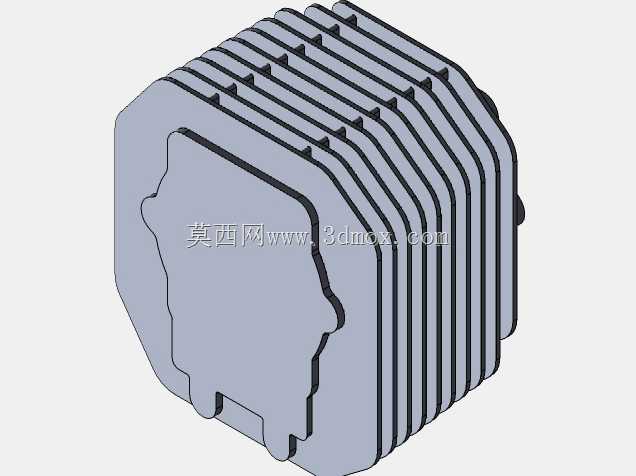

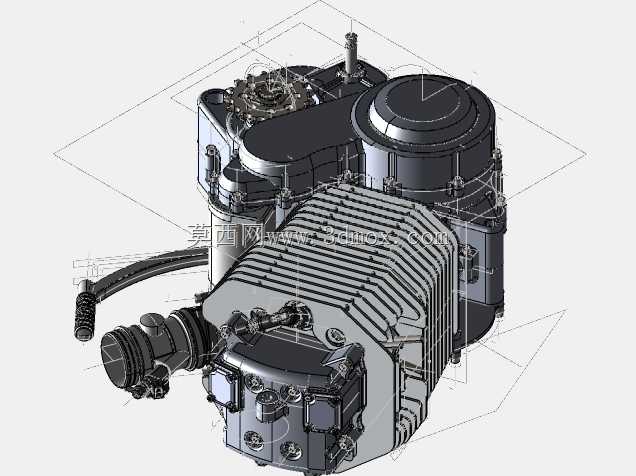

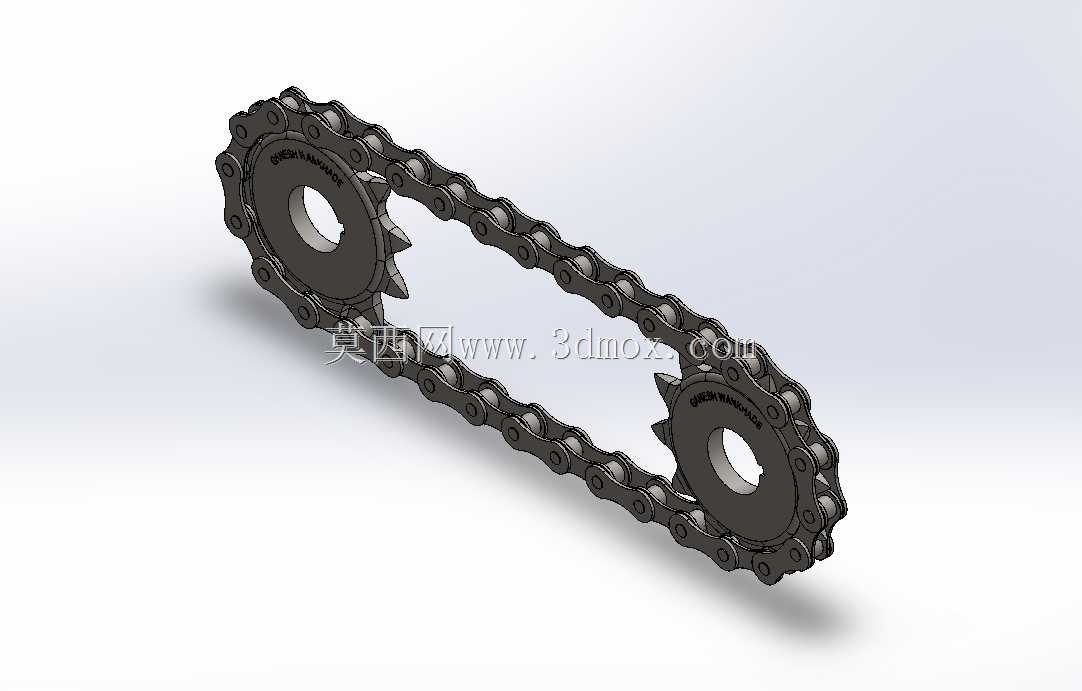

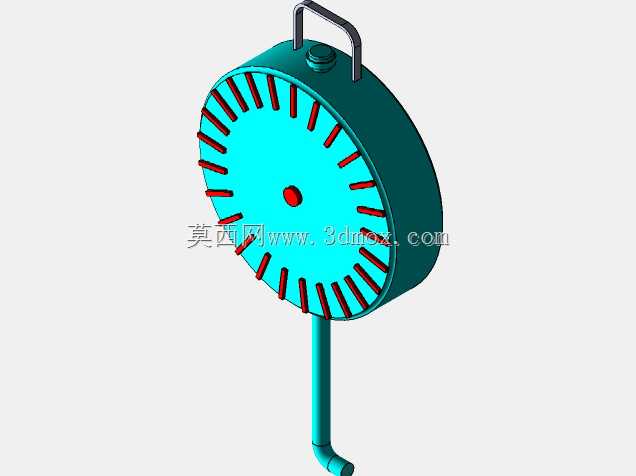

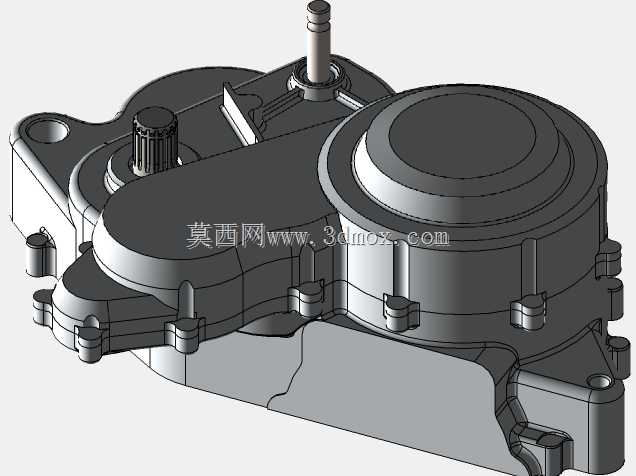

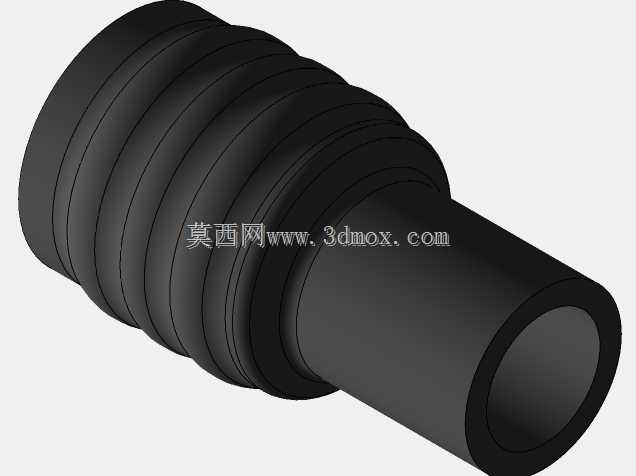

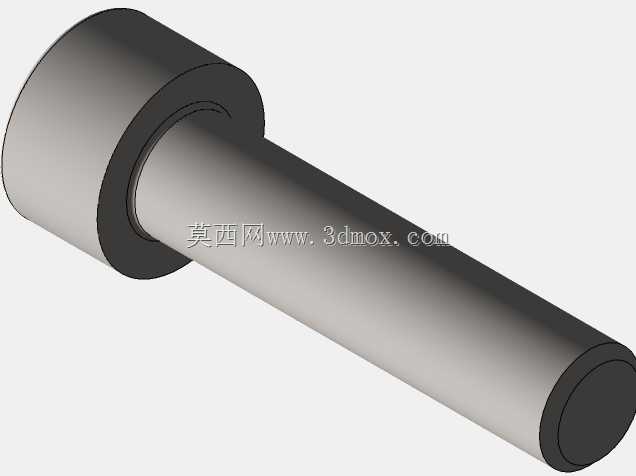

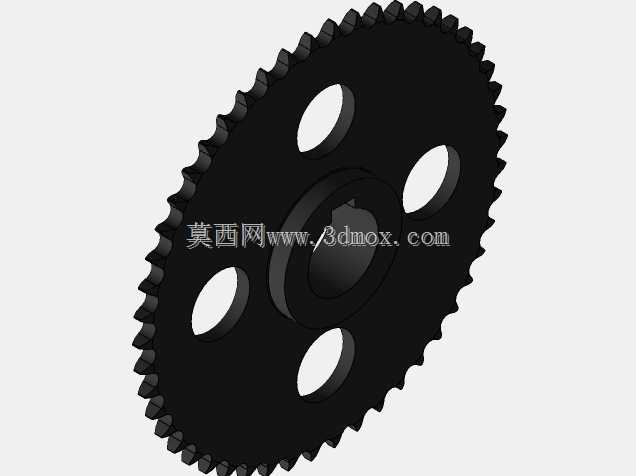

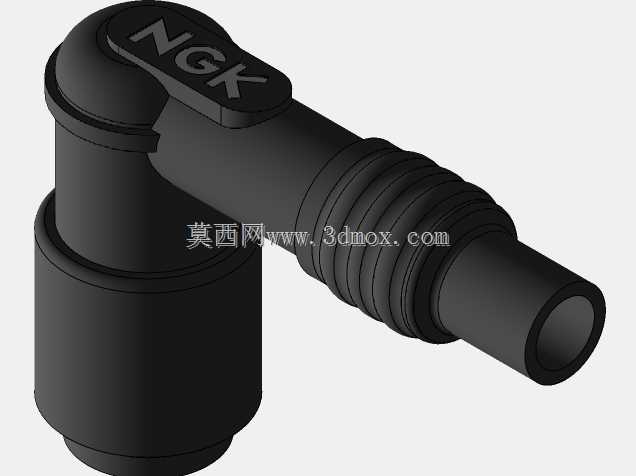

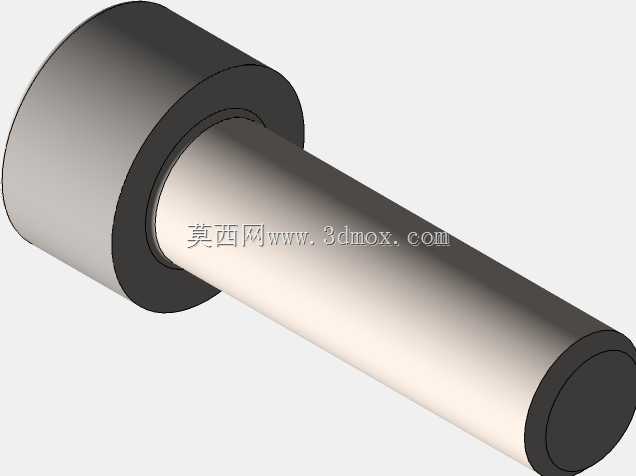

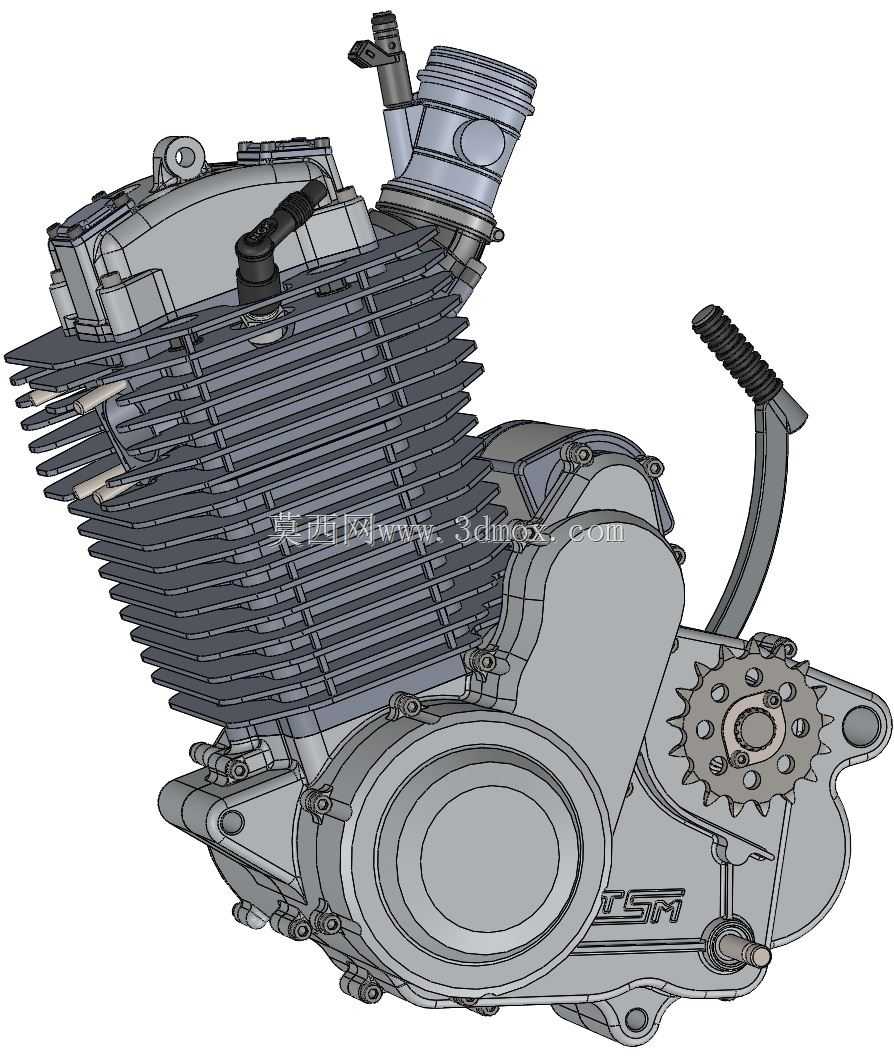

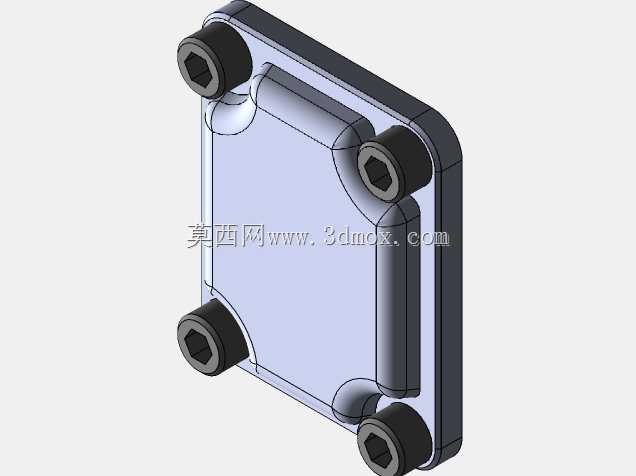

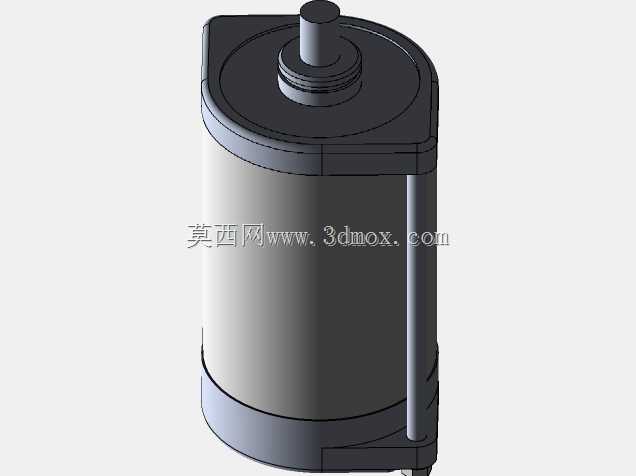

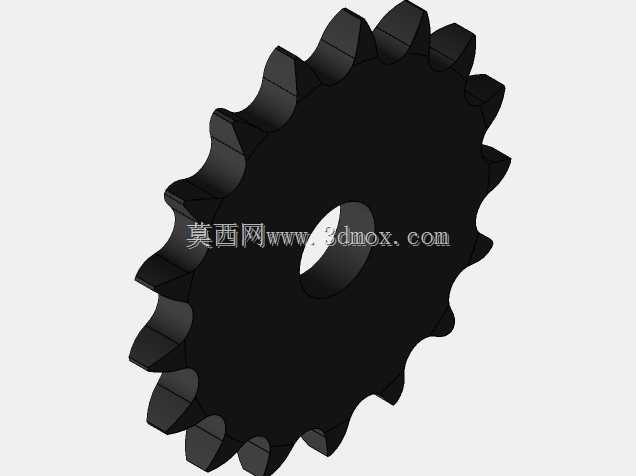

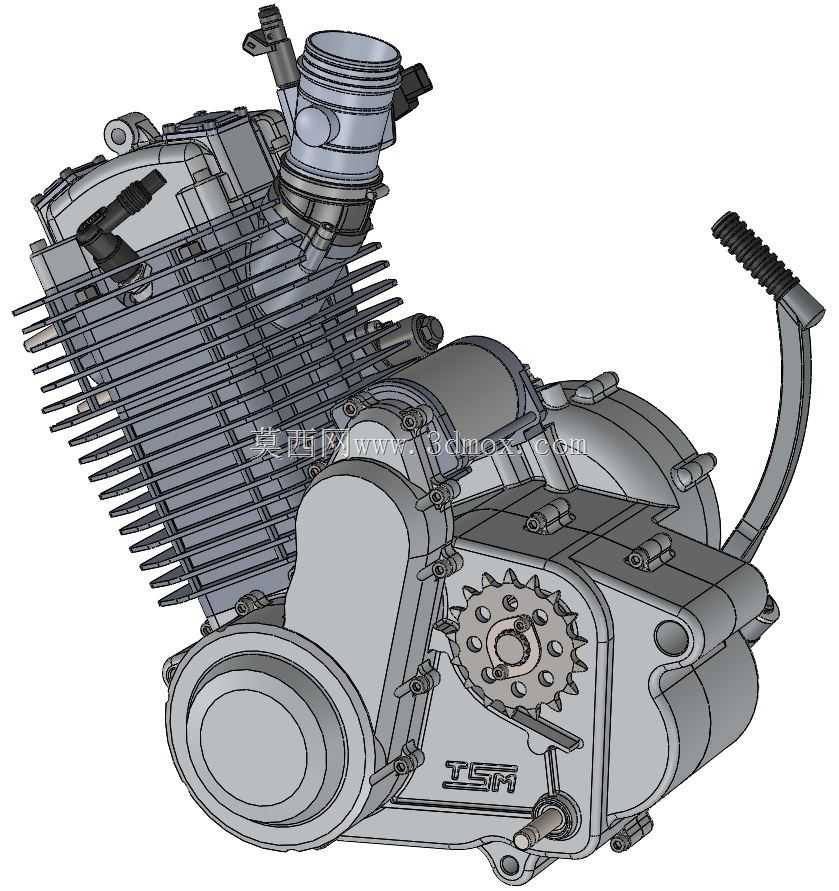

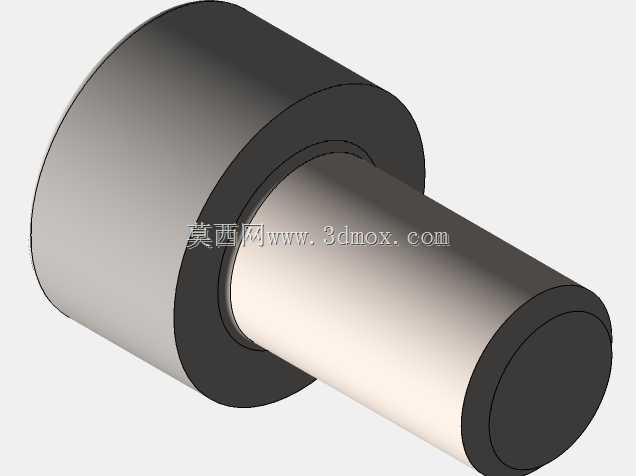

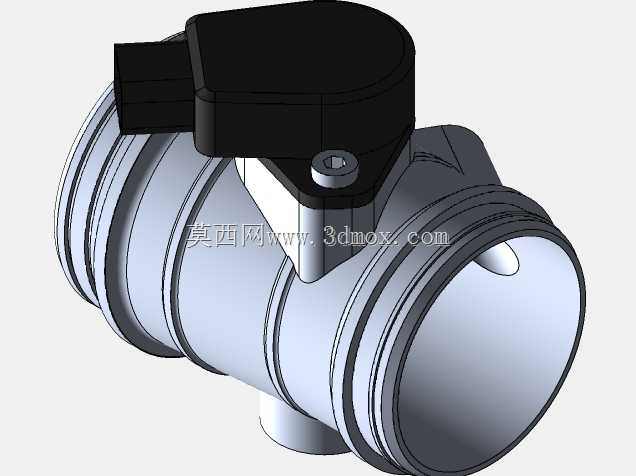

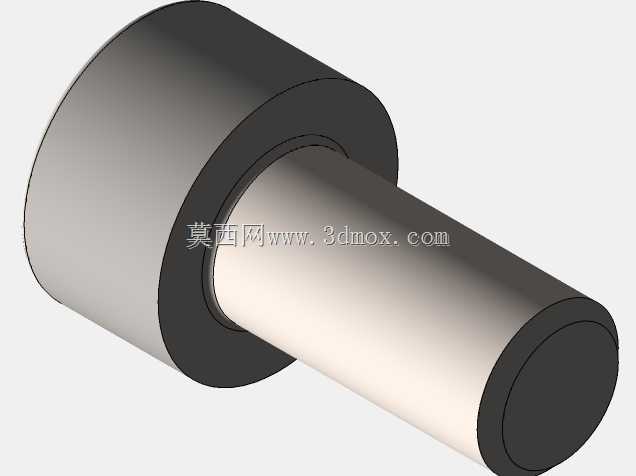

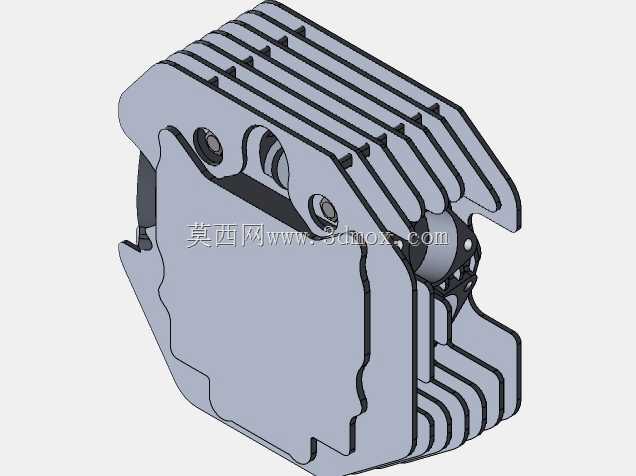

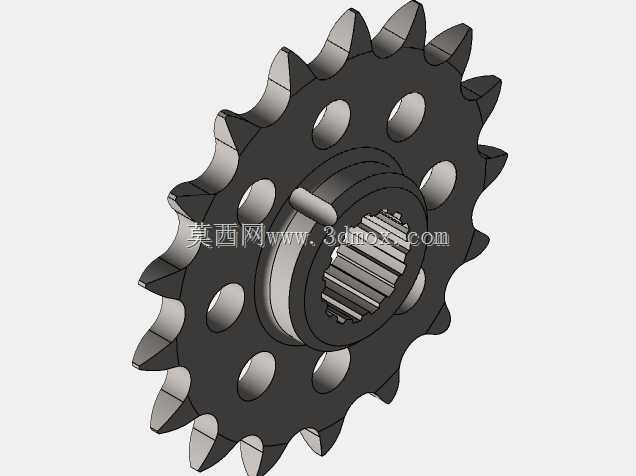

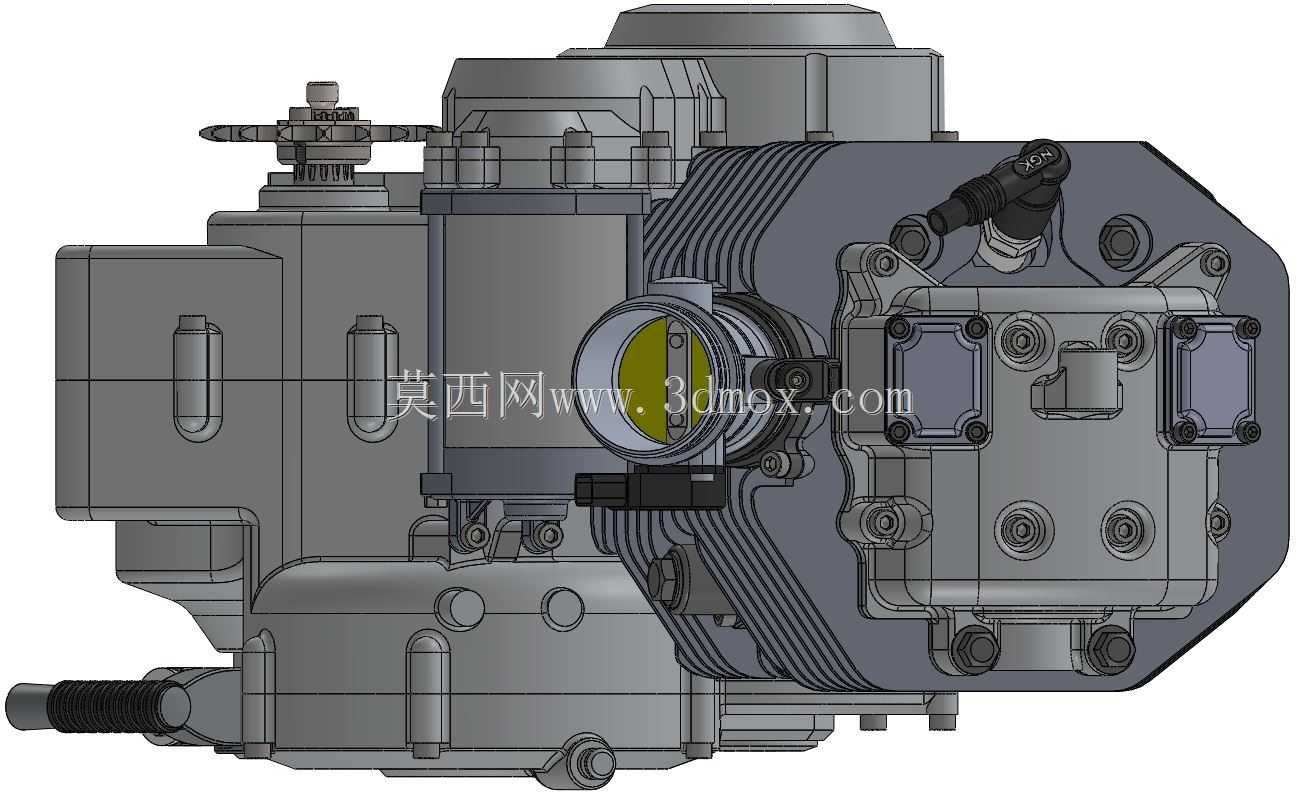

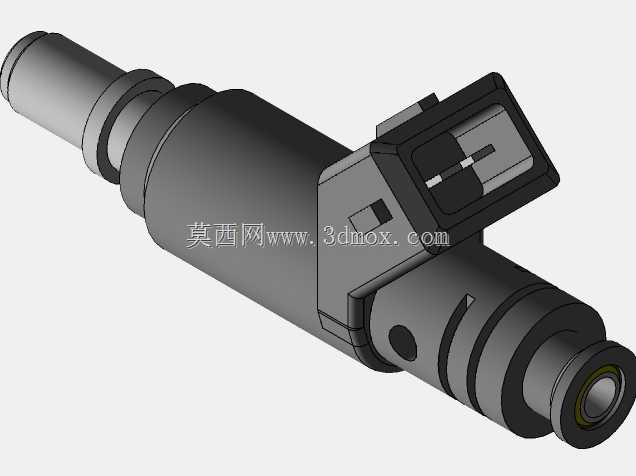

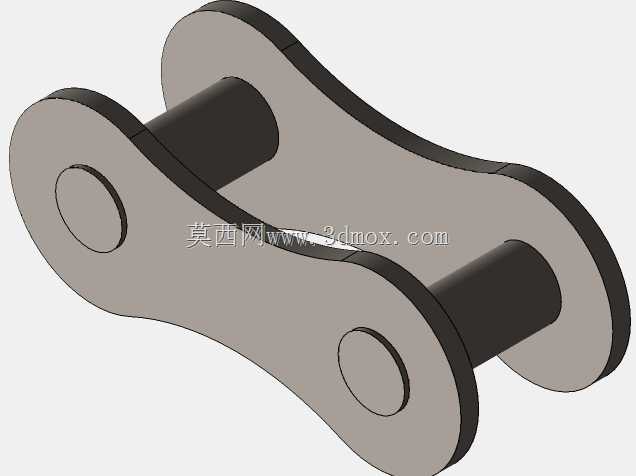

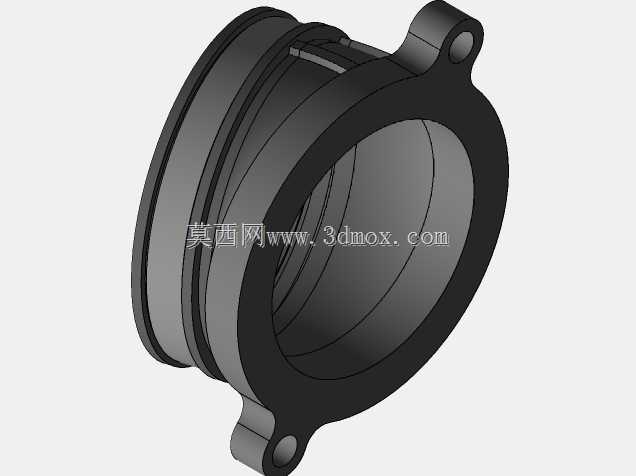

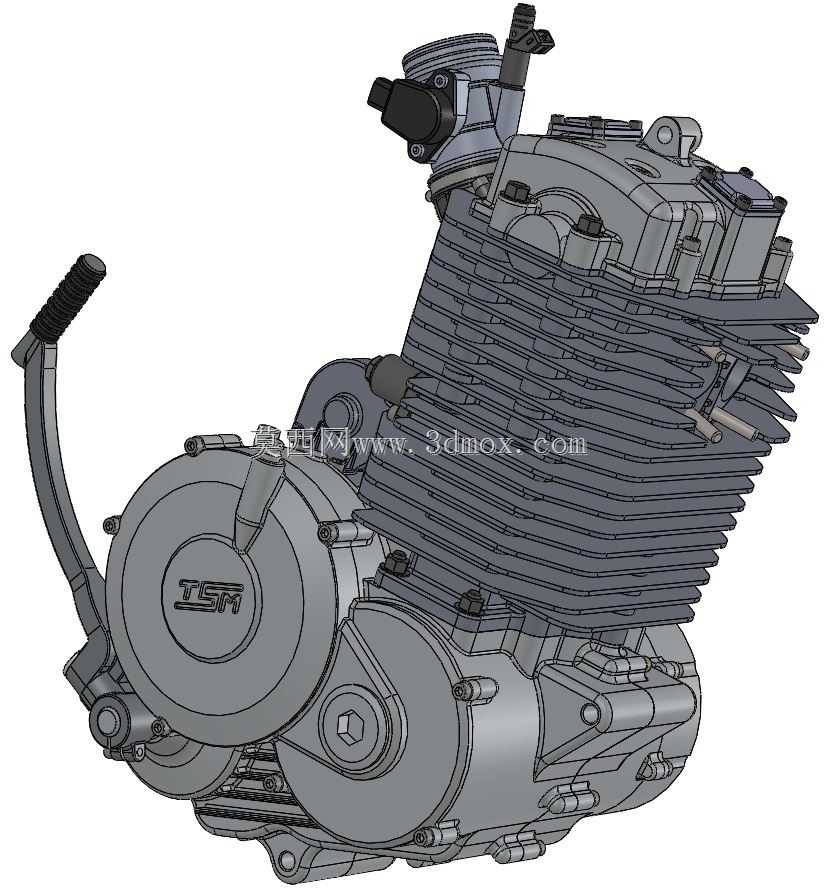

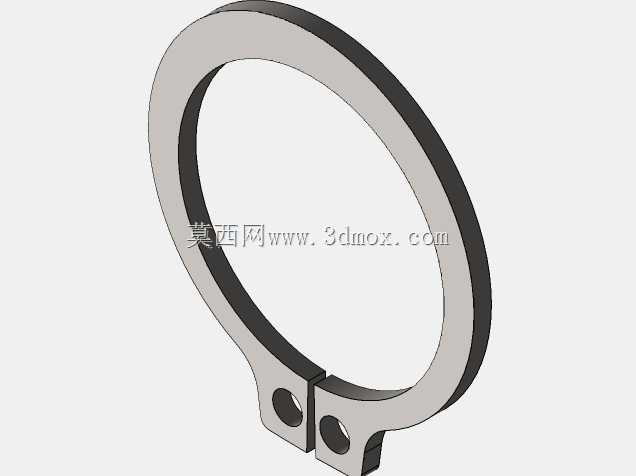

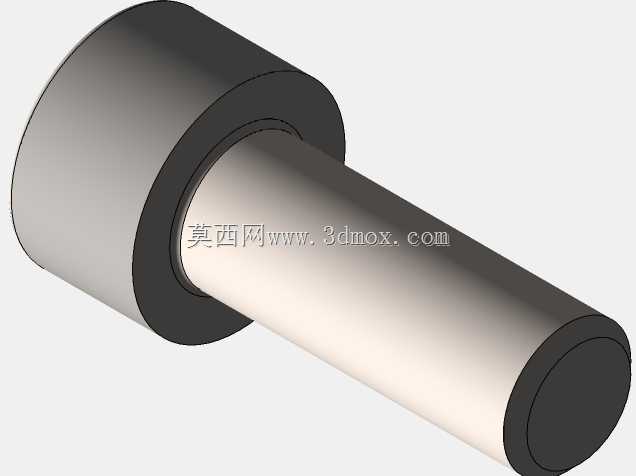

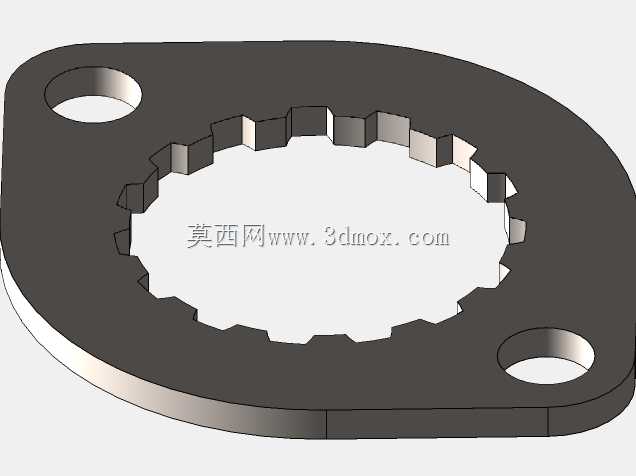

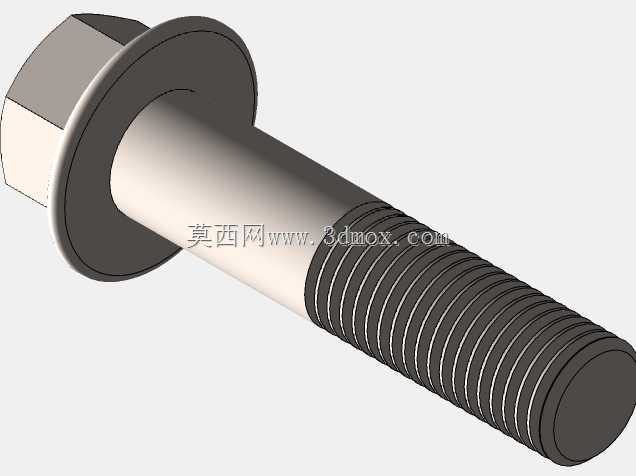

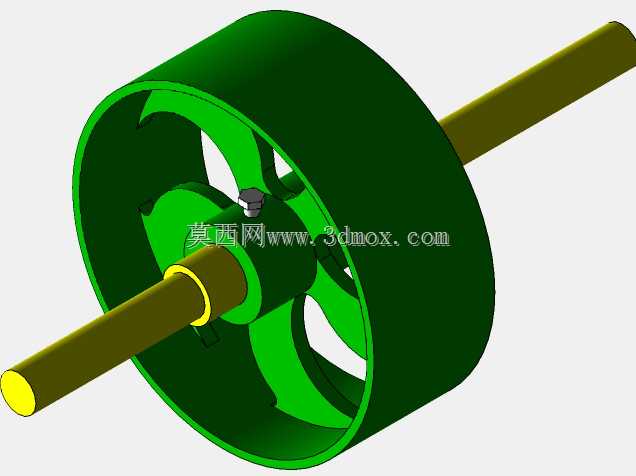

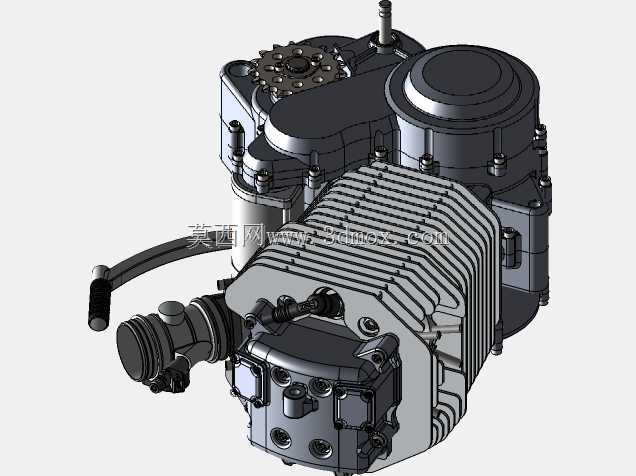

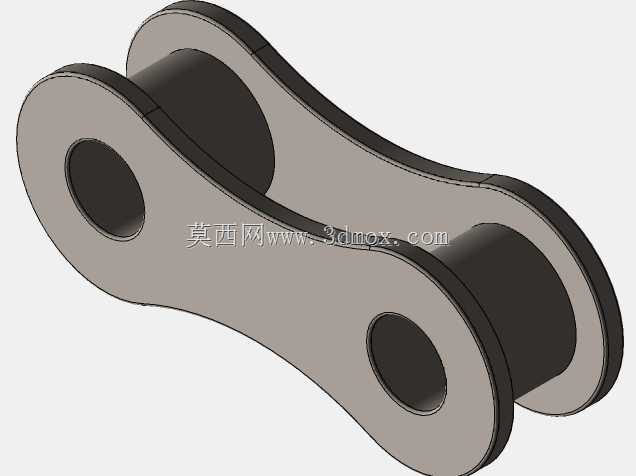

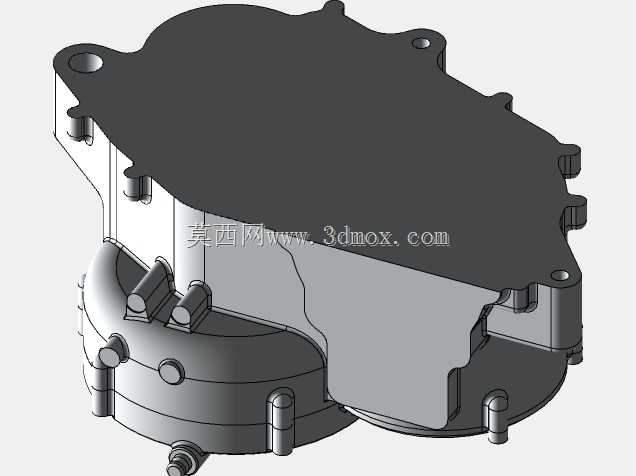

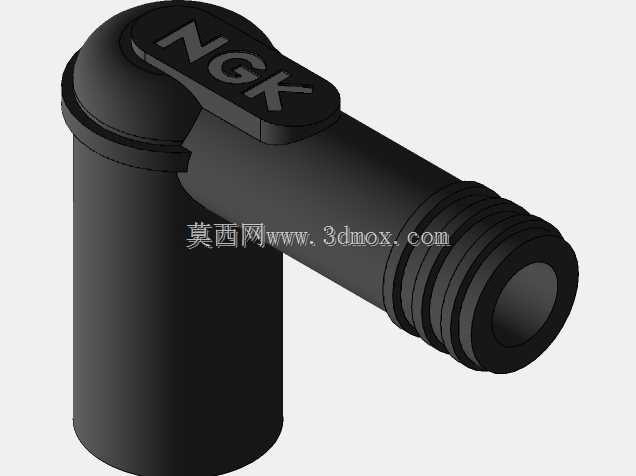

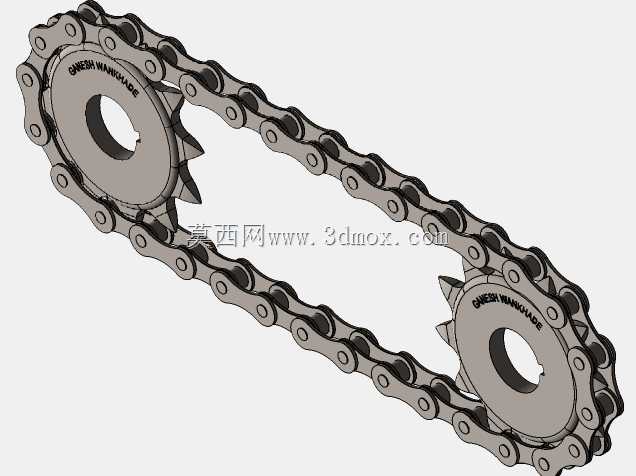

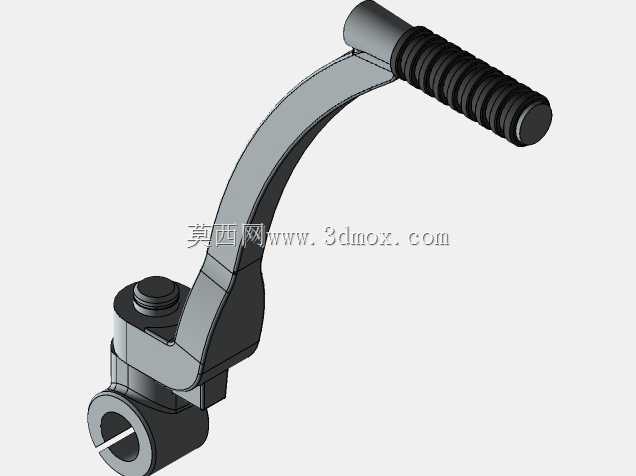

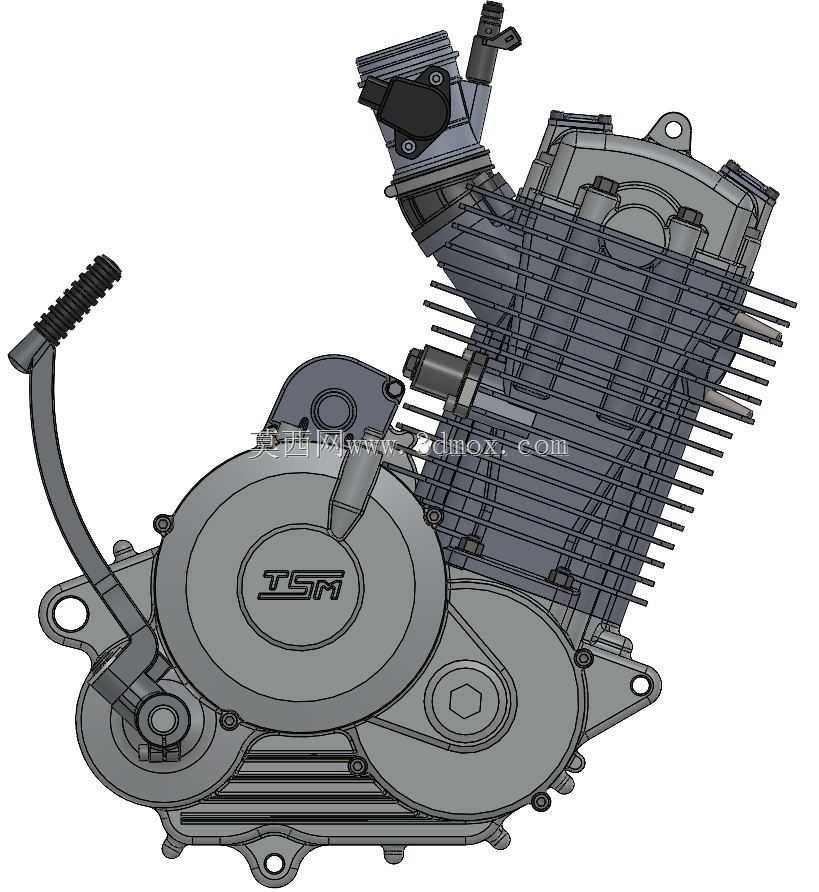

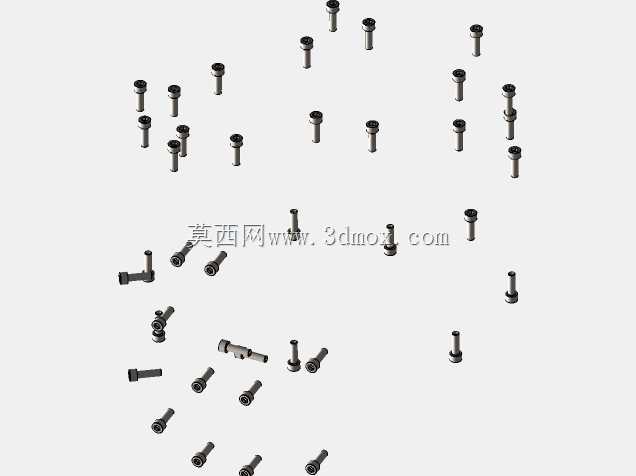

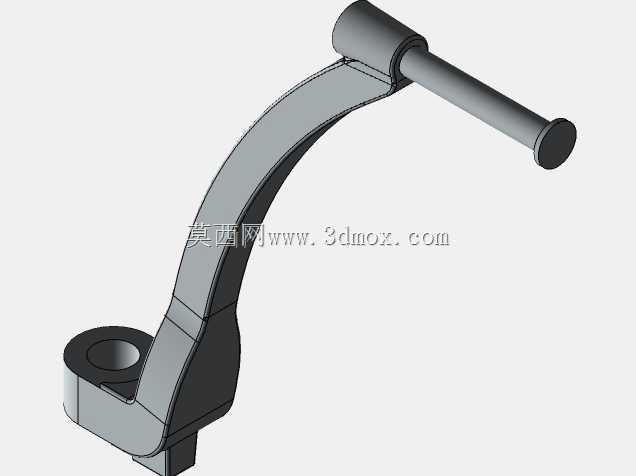

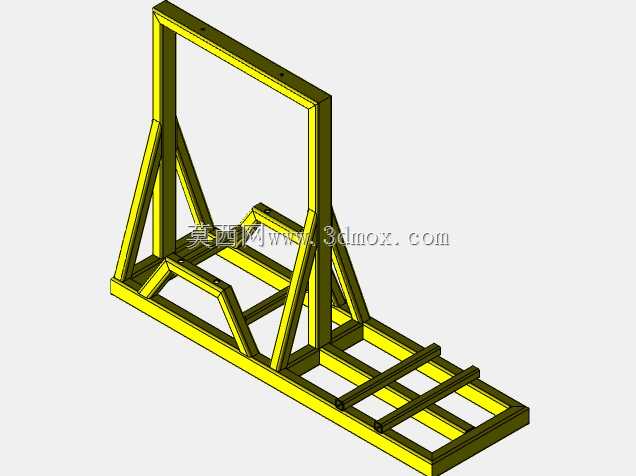

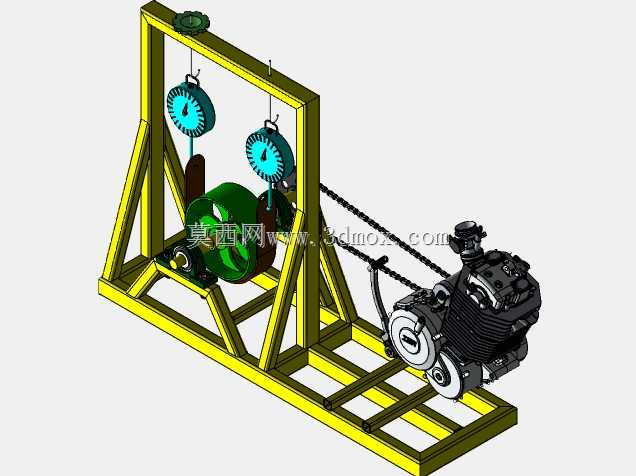

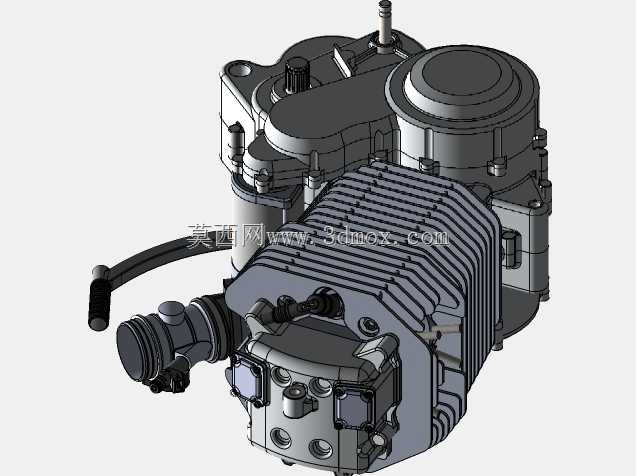

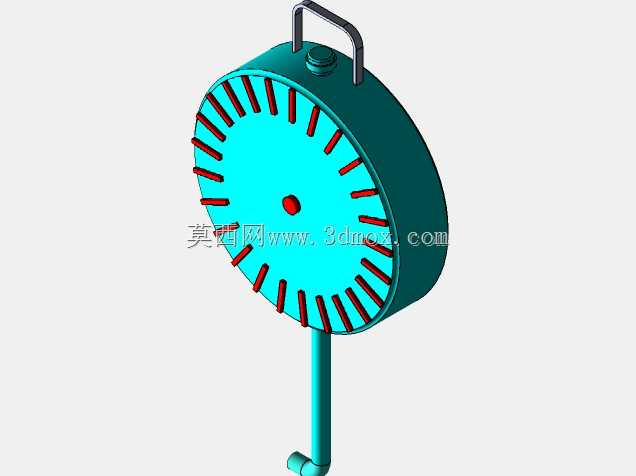

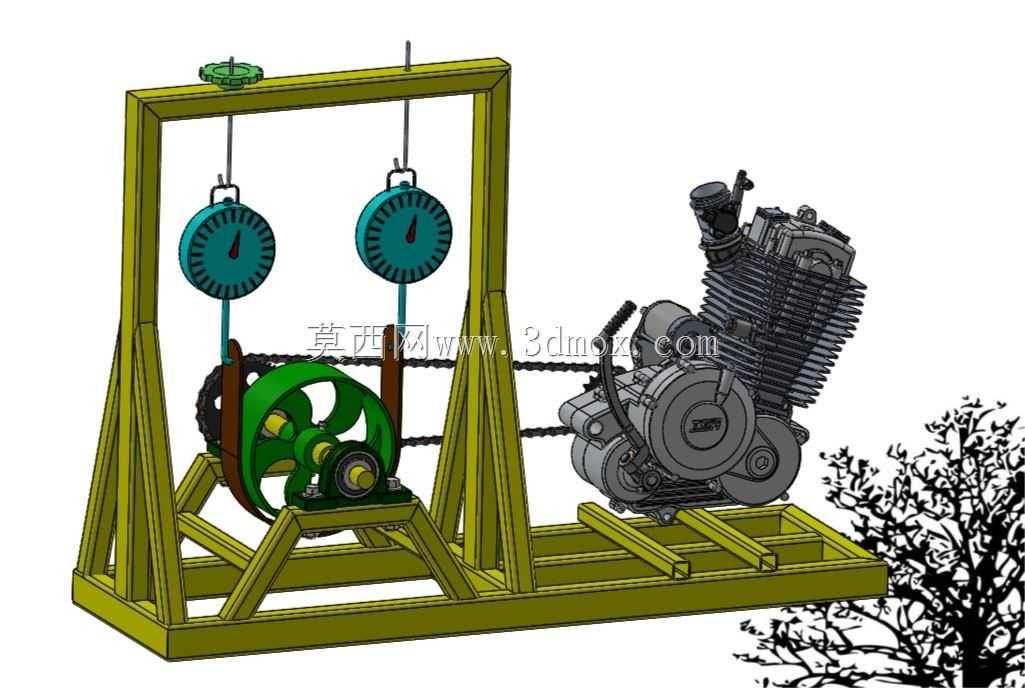

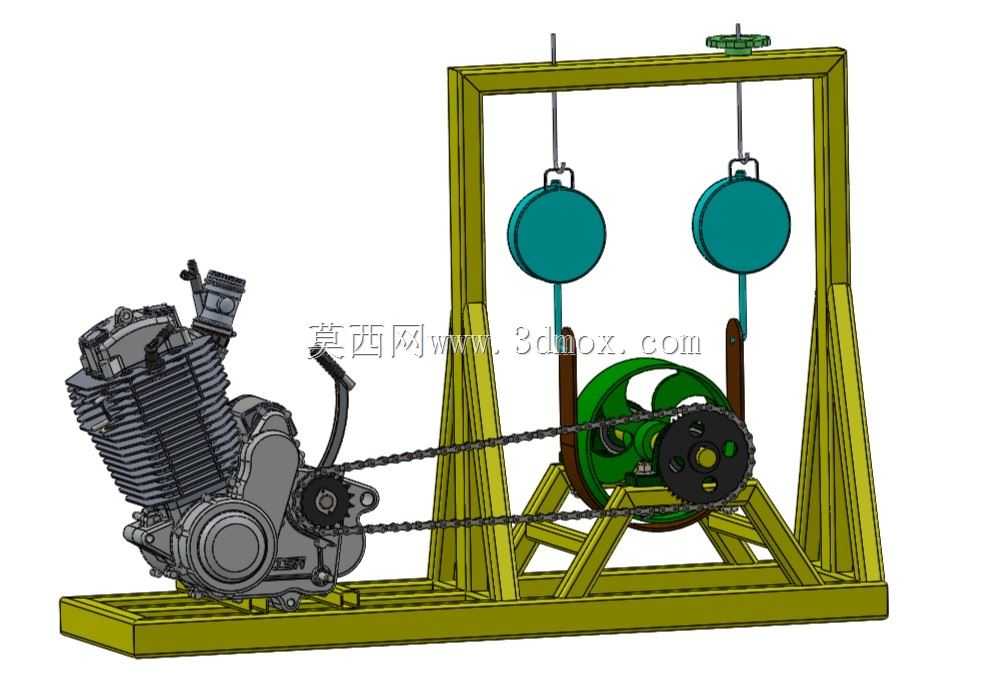

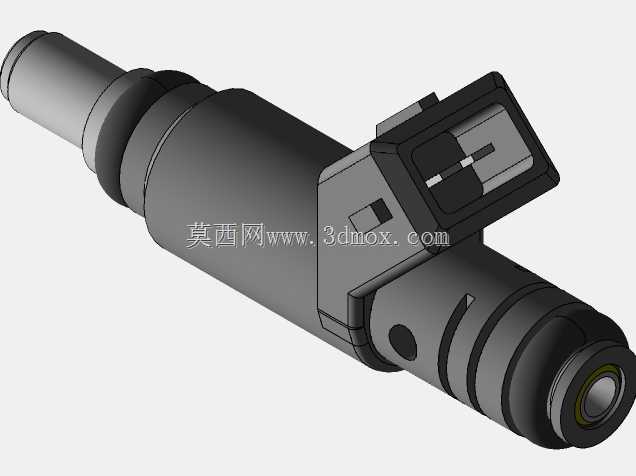

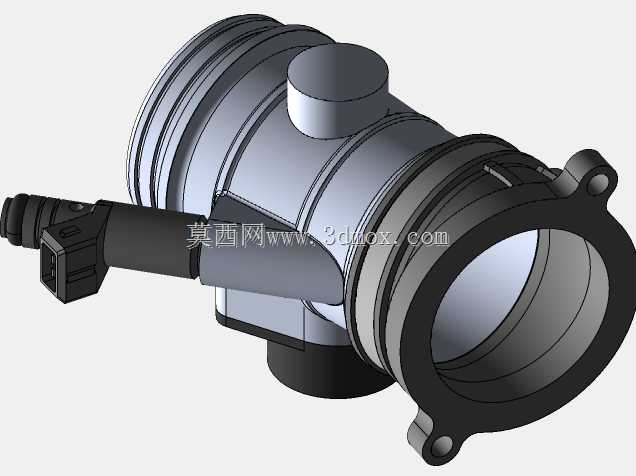

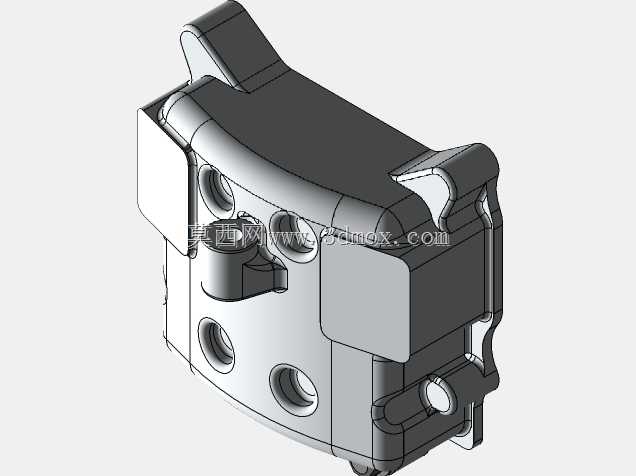

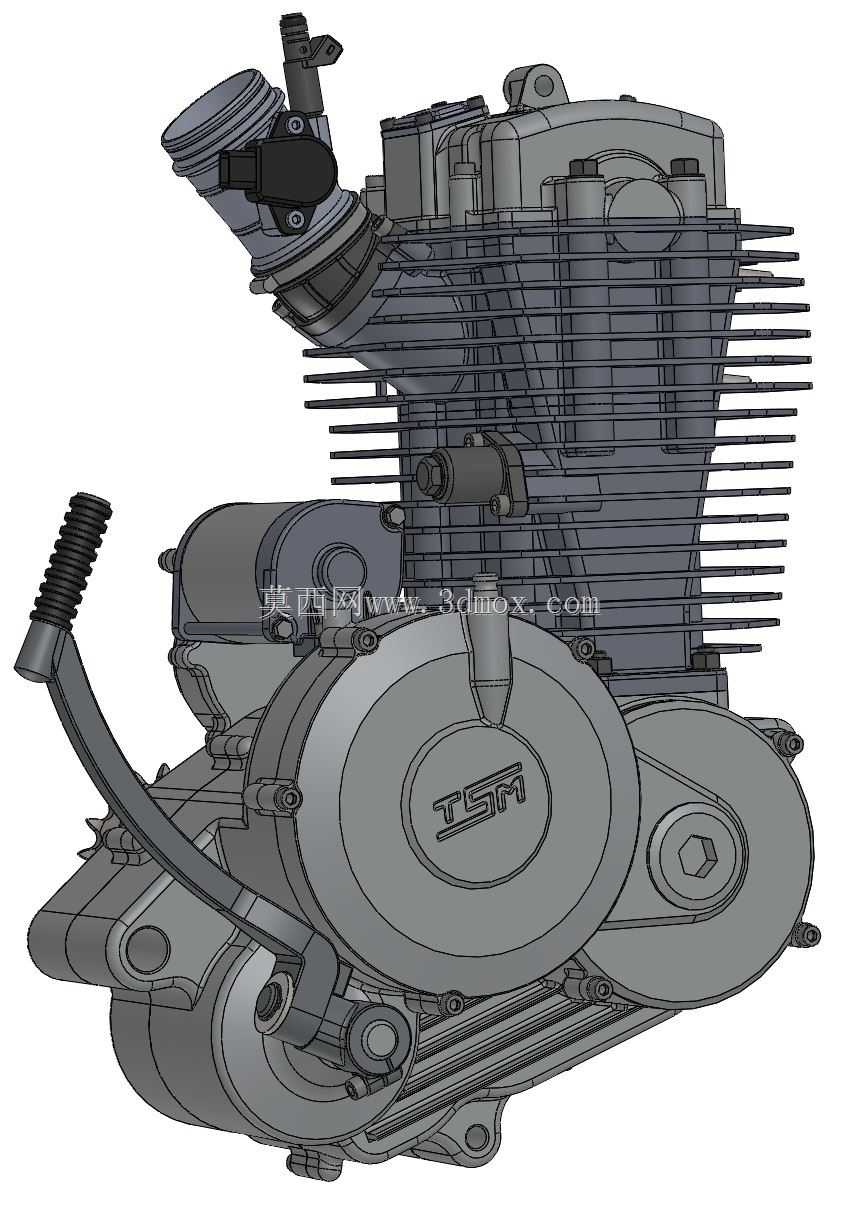

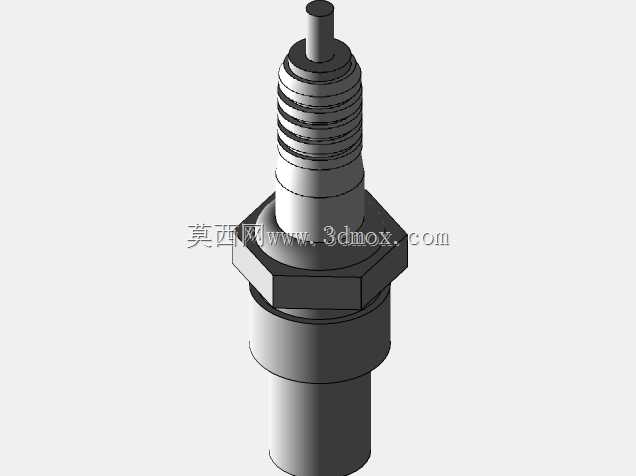

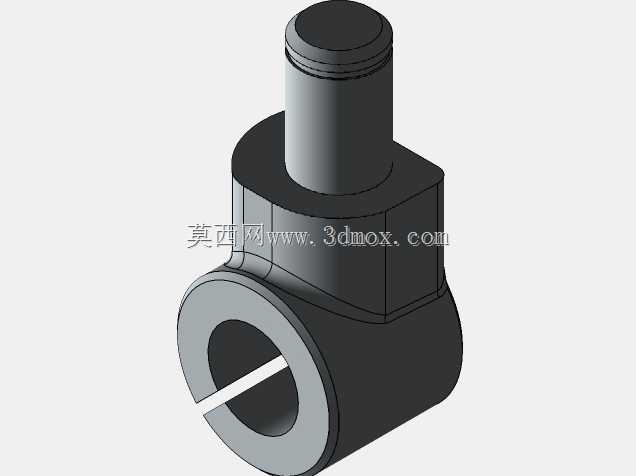

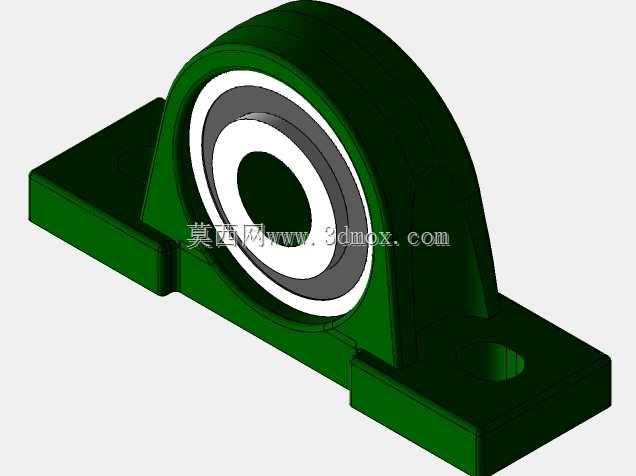

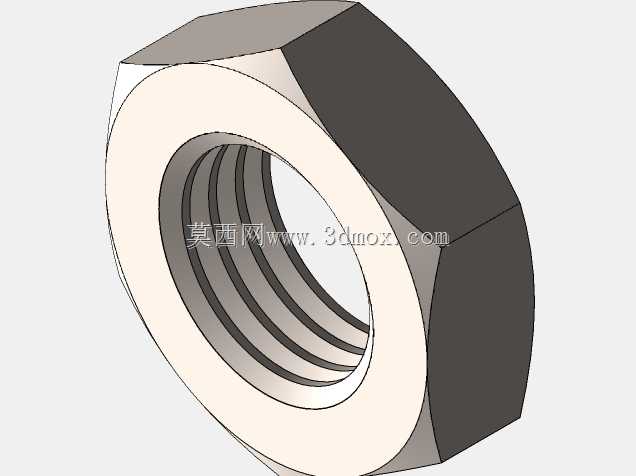

　　这套结构针对小排量单缸内燃机的台架测试场景搭建，核心是模拟发动机实际运行时的负载工况，为动力输出特性验证、耐久性能考核提供实体支撑。整体采用框架式焊接机架作为承载主体，底部为整板式安装基座，所有支撑腿与横梁采用型材拼接后做三角加强处理，可抵消发动机运转时产生的往复振动，避免台架在高转速工况下出现共振偏移。机架上部设置两根独立的悬挂导杆，搭配圆盘式配重块作为模拟负载，配重通过悬垂结构与中间的链轮传动组连接，可通过增减配重片数量调整负载扭矩大小，匹配不同转速下的测试需求。动力输入端直接对接110立方厘米排量的单缸发动机，发动机通过底部定位孔固定在基座左侧的安装位上，输出轴端安装主动链轮，通过双排链条将动力传递至机架中部的从动轮组，

　　从动轮轴端集成棘轮结构，可将发动机输出的旋转运动转化为配重的升降动作，以此模拟发动机带动负载做功的实际工况。设计过程中重点考虑了安装边界的适配性，发动机安装位预留了三个方向的调节余量，可兼容同系列不同安装孔位的小排量机型，链轮中心距可通过中部轮组的滑槽结构微调，避免链条张紧度不当导致的传动跳齿问题。机架顶部设置手轮调节结构，可调整悬挂导杆的初始高度，控制配重的初始行程，满足不同测试时长的运行需求。从实际应用角度看，这类台架多用于小型内燃机生产环节的出厂抽检，也可用于维修后的发动机性能验证，相比电力测功机结构成本更低，结构直观易维护，适合教学演示、小型维修工坊的简易性能测试场景，整体传动路径无冗余部件，所有受力点均做了加厚处理，长期运行下的结构可靠性有充足保障，配重悬挂位置与传动轮组做了安全间距预留，避免运转过程中配重摆动干涉传动部件。
