手动多型腔注射成型工装结构设计

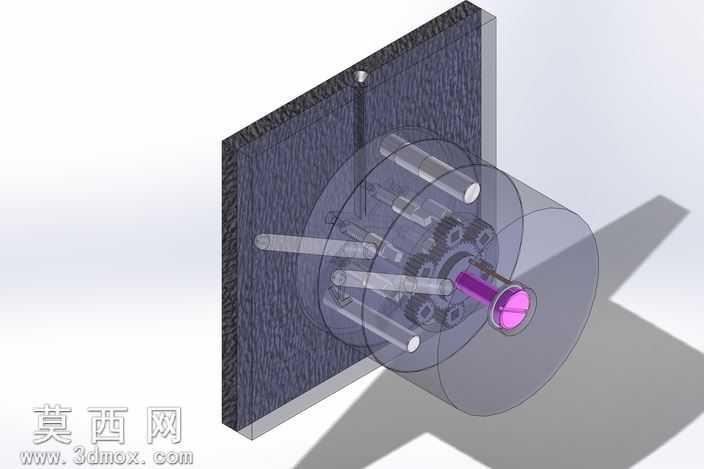

本作品为手动驱动的多型腔注射成型工装三维模型，整体采用SolidWorks完成全参数化建模，建模过程中对各零部件的配合公差、运动干涉情况进行了反复校验，确保手动操作状态下各机构运动顺畅无卡滞。模型外观采用半透明与实体材质结合的渲染方式，外部护罩设置为半透明磨砂质感，可清晰展示内部的传动结构布局，核心传动部件采用金属质感材质，模拟实际加工中的钢材表面处理效果，注料端的成型腔部位采用高亮紫色半透明材质，直观区分成型工位与传动结构的功能分区。结构设计上采用太阳轮与行星齿轮组合的传动方案，将手动输入的旋转运动转化为多个型腔的同步顶出动作，无需额外动力源即可完成成型后工件的脱出操作，整体结构紧凑，安装基准面为后侧的平板结构，可直接固定在工作台面使用，各传动销轴、导向杆均做了等距阵列排布，保证多型腔工作时的受力均匀性。设计思路围绕小型批量手动注塑作业的需求展开，摒弃了复杂的液压、电气驱动结构，全部采用纯机械传动实现核心功能，既降低了工装的制造成本，也提升了设备在无供电场景下的适配性，内部齿轮组的模数、齿数均经过传动比核算，确保手动操作时的施力力度处于人体工学舒适区间，多型腔的布局在有限的圆形安装空间内实现了最大的工位数量，兼顾了作业效率与结构体积的平衡，各零部件均设计为可拆分结构，方便后续的维护更换与局部调整。
