带安装支架的长型输送返回托辊结构

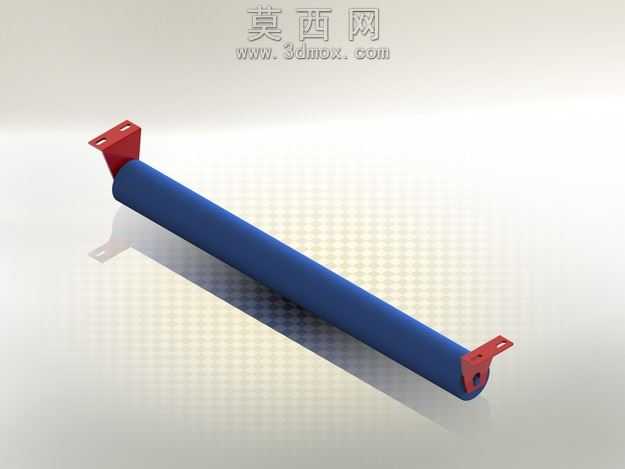

本模型为输送设备配套的返回托辊三维结构，建模阶段采用参数化设计思路，先以基准轴定位辊体的中心轴线，再通过拉伸特征生成直径35毫米、长度1400毫米的圆柱形辊身主体，辊身两端预留轴头安装位，保证同轴度公差符合输送部件的装配要求。两端的红色安装支架采用钣金折弯特征构建，先绘制支架的安装板轮廓，通过拉伸切除生成固定用的腰型孔，再经折弯命令形成与辊体端部适配的弯折结构，支架与辊体的连接部位设计有嵌套式轴座结构，可实现辊体的自由转动，同时保证连接强度满足长距离输送的负载需求。材质分配上，辊身主体赋予深蓝色哑光橡胶质感材质，模拟实际托辊表面的耐磨包覆层，安装支架赋予红色烤漆金属材质，还原钢制支架的表面喷涂效果，轴座部位赋予深灰色金属材质，体现铸钢部件的厚重质感。渲染阶段采用柔和的工作室光源，在浅灰色渐变背景上投射柔和阴影，突出托辊的整体长度比例与两端支架的安装角度，模型整体尺寸标注为152毫米×1400毫米×35毫米，各部件的装配关系清晰，无干涉特征，可直接用于输送设备的布局设计、装配模拟以及零部件的工程图导出参考，结构设计兼顾了安装便捷性与使用耐久性，支架上的腰型孔可适配一定范围的安装位置偏差，降低现场安装的调整难度。
