STM32F429核心板SMT贴片开发板结构

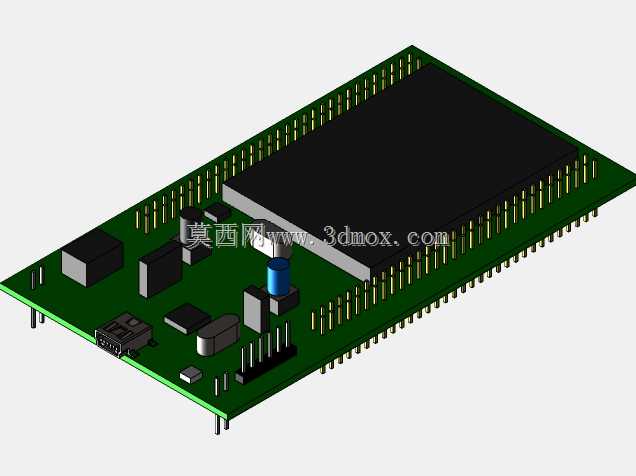

　　这款嵌入式核心板的三维结构还原了量产SMT贴片后的完整装配状态，可直接用于嵌入式开发设备的结构适配、外壳设计与装配干涉校验工作。在工业控制、物联网终端、便携检测设备的开发场景中，这类核心板常作为主控单元承载核心运算功能，结构设计阶段需要精准匹配板上所有元件的空间占位，避免外壳、外接排线与板上器件产生碰撞。从结构细节来看，板载主芯片采用LQFP封装，四周排布的细密引脚在建模时完整还原了引脚伸出长度与焊盘位置，可直接用于焊接钢网的结构参考，也能校验贴片工序中元件偏移的安全边界。板上的贴片电容、电阻、电源管理芯片按照实际电路布局排布，不同高度的元件做了精准的高度差还原，比如板侧的USB接口采用沉板设计，

　　建模时保留了接口的插接口深度与外围固定焊盘位置，方便设计外接插头时预留足够的插拔操作空间。排针排母作为核心板与外接底板的连接部件，建模时还原了每根插针的直径、伸出长度与相邻针脚的间距，可直接用于配套底板的接插件选型对位，避免出现插针错位无法装配的问题。板上的晶振、电感等高度较高的元件，在布局时靠近主芯片的电源引脚区域，建模时标注了元件的最大高度边界，方便设计散热结构或者屏蔽罩时预留足够的安装空间，不会出现屏蔽罩压碰元件的情况。PCB板的四角做了圆角处理，同时预留了固定安装孔的位置，建模时还原了安装孔的内径与沉台尺寸，可直接匹配M2规格的固定铜柱，方便在设备外壳内完成板卡的固定安装。整个板卡的外形尺寸按照实际量产规格还原，

　　板边到最外侧排针的距离、元件到板边的安全距离都符合SMT贴片生产的工艺要求，可直接用于生产前的钢网设计、回流焊治具的结构校验，也能帮助嵌入式开发者在做整机结构设计时，快速完成核心板的空间占位排布，减少反复打样验证的次数。板上的电源指示灯、复位按键的位置也做了精准还原，按键的按压行程、指示灯的透光高度都符合实际元件参数，方便设计外壳按键与指示灯导光柱的对位结构，避免出现按键卡滞、指示灯漏光的问题。
