C14M型减速箱内部传动结构工程设计

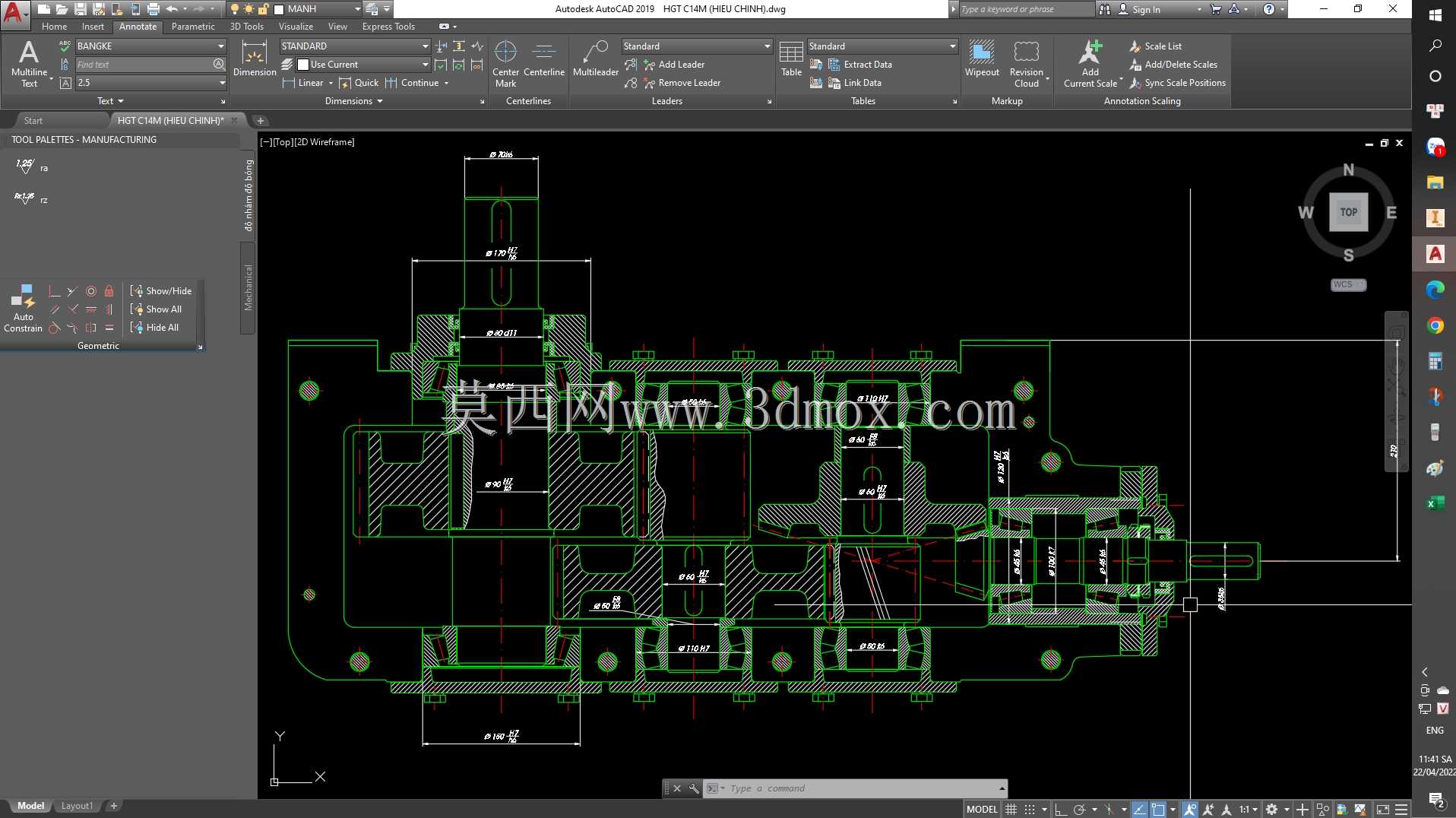

　　这款C14M减速箱的剖面结构设计，核心围绕定轴齿轮传动的扭矩传递需求展开，从工程落地角度看，这类减速结构常配套在中小型输送线、轻工生产辅机、小型物料搅拌设备的动力端，承担电机高转速输入到作业端低转速大扭矩输出的转换作用，适配常规工业环境下的连续运转工况。从剖面呈现的结构来看，设计阶段优先考量了轴系的支撑刚性，输入轴、中间轴、输出轴的轴承安装位都预留了标准轴承的配合公差，箱体剖分面的连接螺栓孔位沿箱体法兰周向均匀布置，能保证合箱后的密封性能，避免运转过程中润滑油渗漏。传动齿轮的排布采用了逐级减速的布局，各级齿轮的啮合位置在剖面中清晰可见，设计时匹配了对应模数的齿形参数，保证传动过程中载荷均匀分布，减少偏载带来的齿面磨损。

　　箱体的外形安装边界做了规整的法兰边设计，安装孔位的间距适配常规配套设备的安装基座尺寸，输入轴端的伸出长度预留了联轴器的安装空间，输出轴端的轴径尺寸匹配常用的传动轮、联轴器配合公差，能直接对接多数常规作业端的连接结构。在设计思路上，这款减速箱没有采用复杂的行星传动结构，而是用工艺性更好的定轴圆柱齿轮传动，一方面降低了零件的加工难度，普通滚齿、插齿设备就能完成齿轮加工，另一方面后期维护的拆检门槛更低，现场运维人员不需要专用工装就能完成轴承、齿轮的更换。箱体内部的油道空间在剖面中也有预留，能保证齿轮运转时带起的润滑油可以飞溅到各个轴承位，实现无额外油泵的飞溅润滑，适配中小功率减速箱的润滑需求，减少额外的润滑系统故障点。从安装适配性来看，

　　箱体底部的安装面做了平面度要求的设计预留，安装时不需要额外加工调整垫就能保证安装水平度，输入输出轴的同轴度公差在设计时做了严格约束，能避免轴系运转时的附加径向力，延长轴承和齿轮的使用寿命。这类减速结构在实际选型时，常用来匹配四级以下的减速比需求，运转平稳性优于蜗轮蜗杆结构，传动效率更高，适合长时间连续运转的生产场景，结构上的对称设计也让箱体的铸造工艺性更好，拔模斜度预留合理，适合批量铸件生产，能有效控制生产制造成本。
