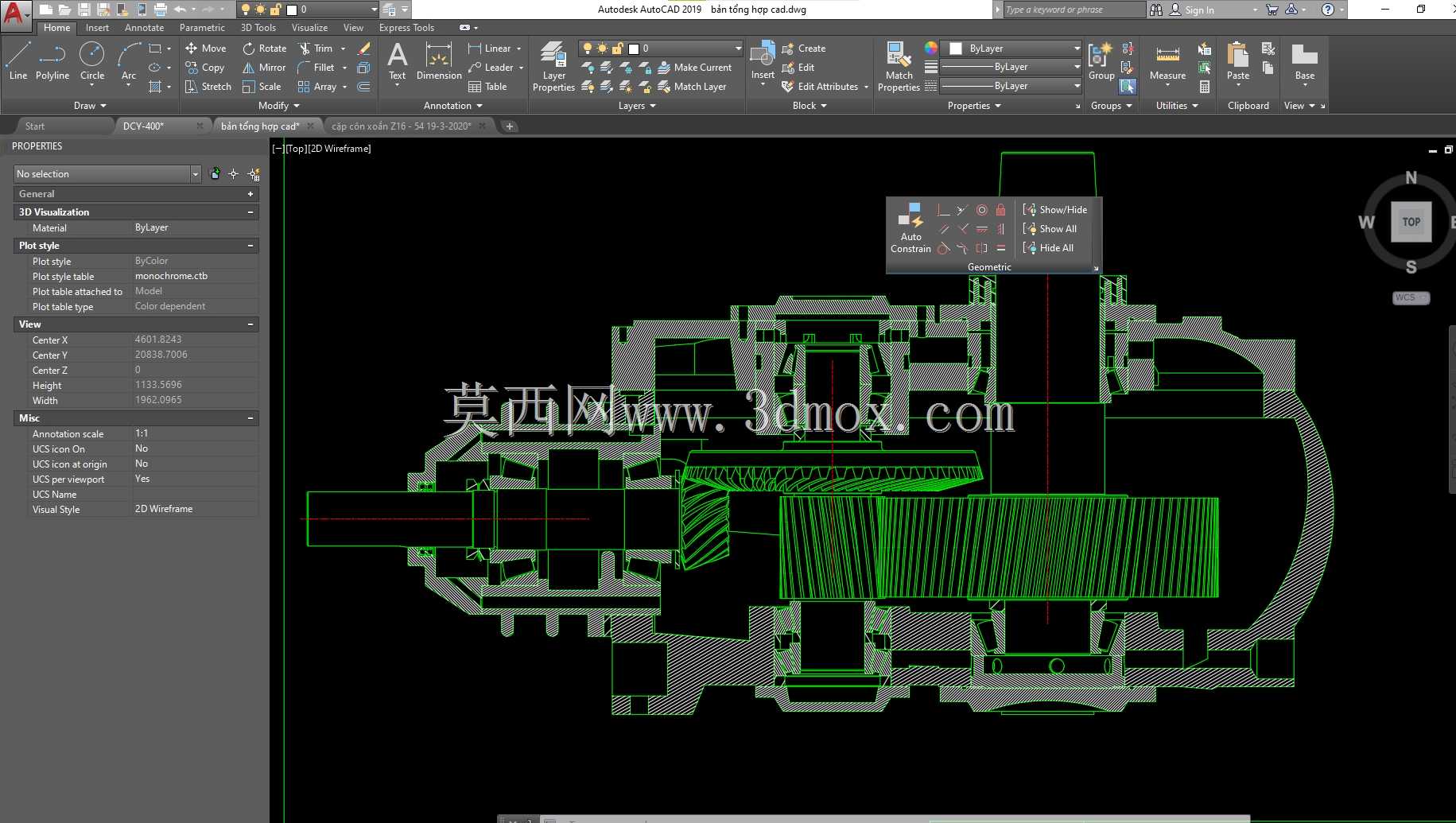

冷却塔配套齿轮减速箱结构设计

　　这款齿轮减速箱主要适配工业冷却塔的动力传动需求，作为冷却塔风机驱动系统的核心传动部件，承担着匹配电机输出转速与风机运行转速、传递额定工作扭矩的核心作用，在循环水冷却系统的动力传输链路中，直接决定风机运行的平稳性与整套冷却系统的换热效率。从结构设计逻辑来看，该减速箱采用平行轴圆柱齿轮传动布局，各级齿轮的参数匹配经过载荷分布校核，高速级与低速级的齿宽、模数按照传动比梯度合理分配，能在长期承受径向与轴向复合载荷的工况下，保证齿面接触应力与齿根弯曲应力处于材料许用范围内，避免长期运行出现点蚀、断齿等失效问题。箱体采用剖分式结构设计，上下箱体的结合面经过精加工处理，能够保证装配后的密封性能，防止润滑油渗漏，同时为内部齿轮、

　　轴承组件提供足够的支撑刚度，避免传动过程中出现轴系挠曲变形，影响齿轮啮合精度。在安装边界设计上，该减速箱的输入轴端适配标准Y系列三相异步电机的安装尺寸，输出轴端与冷却塔风机的轮毂安装位匹配，箱体底部的安装地脚预留了足够的螺栓过孔间距，能够直接适配常规冷却塔的钢结构安装支架，不需要额外制作过渡转接板，降低现场安装的调整工作量。从实际应用场景出发，这类减速箱通常运行在户外高湿、温差变化大的环境中，因此设计时在轴伸端配置了接触式双唇密封圈，既能阻挡外部水汽、粉尘进入箱体内部污染润滑油，也能防止箱体内的齿轮油泄漏污染冷却塔的循环水体。内部的轴承选型兼顾了径向承载与轴向限位的需求，输入轴采用深沟球轴承适配高速运转的低摩擦需求，

　　低速输出轴采用圆锥滚子轴承，能够承受风机运转带来的轴向推力与齿轮啮合产生的径向载荷，保证轴系的轴向窜动量控制在允许范围内，避免齿轮出现偏载磨损。箱体内预留了合理的润滑油储油空间，油位高度刚好浸没低速级大齿轮的下部齿圈，依靠齿轮转动带油实现各啮合点与轴承的飞溅润滑，不需要额外配置强制润滑系统，简化了日常维护的流程，同时箱体侧面设置了油位观察孔与放油螺塞，方便运维人员定期检查油质、更换润滑油。在细节结构处理上，箱体顶部设置了通气帽，平衡箱体内外的气压差，避免长期运行后箱体内温度升高导致内压过大，冲破密封件造成渗漏；各轴承端盖与箱体的结合面加装了密封纸垫，进一步提升整体密封性能。齿轮的齿向经过修形处理，能够补偿安装误差与轴系受载变形带来的啮合偏差，降低传动过程中的振动与噪声，让冷却塔运行时的噪音控制在工业厂区的环保要求范围内。
