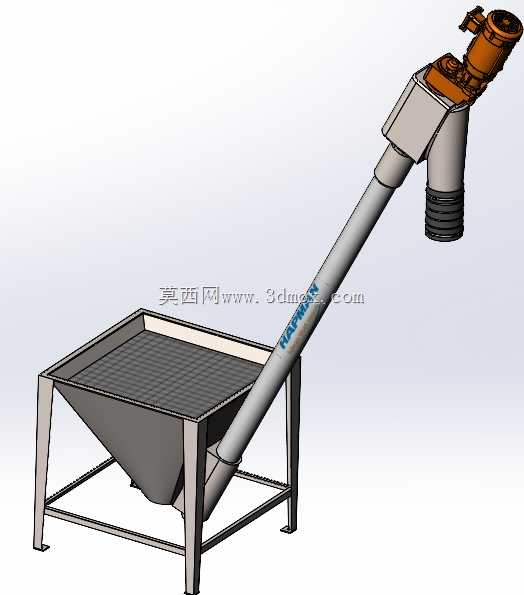

筒式搅拌器转子支撑壳体结构设计

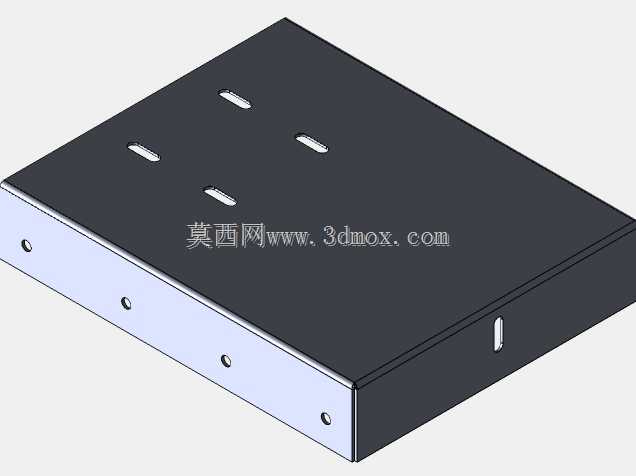

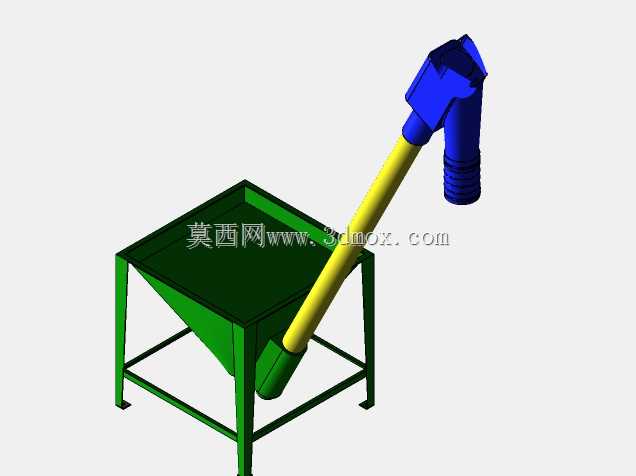

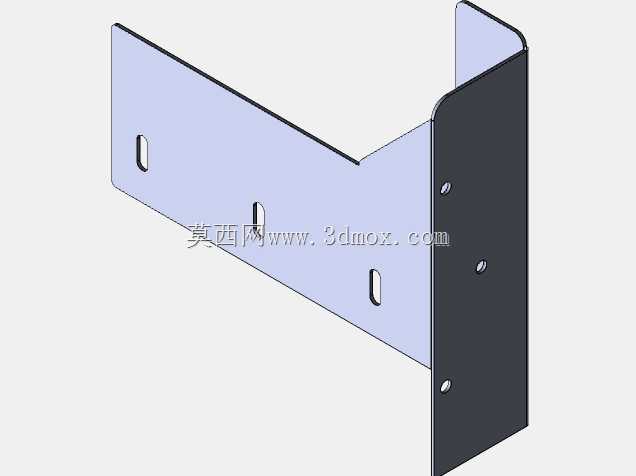

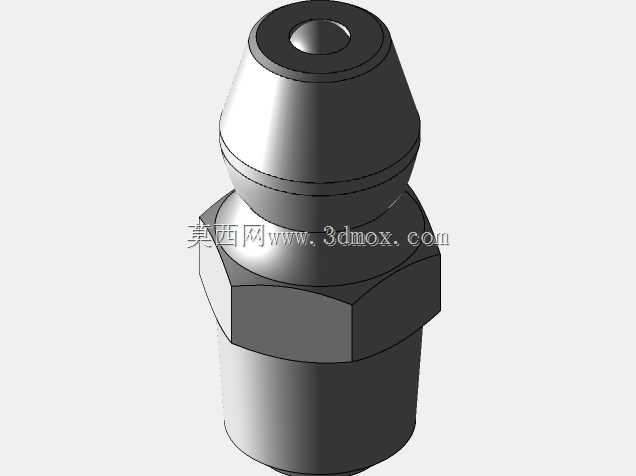

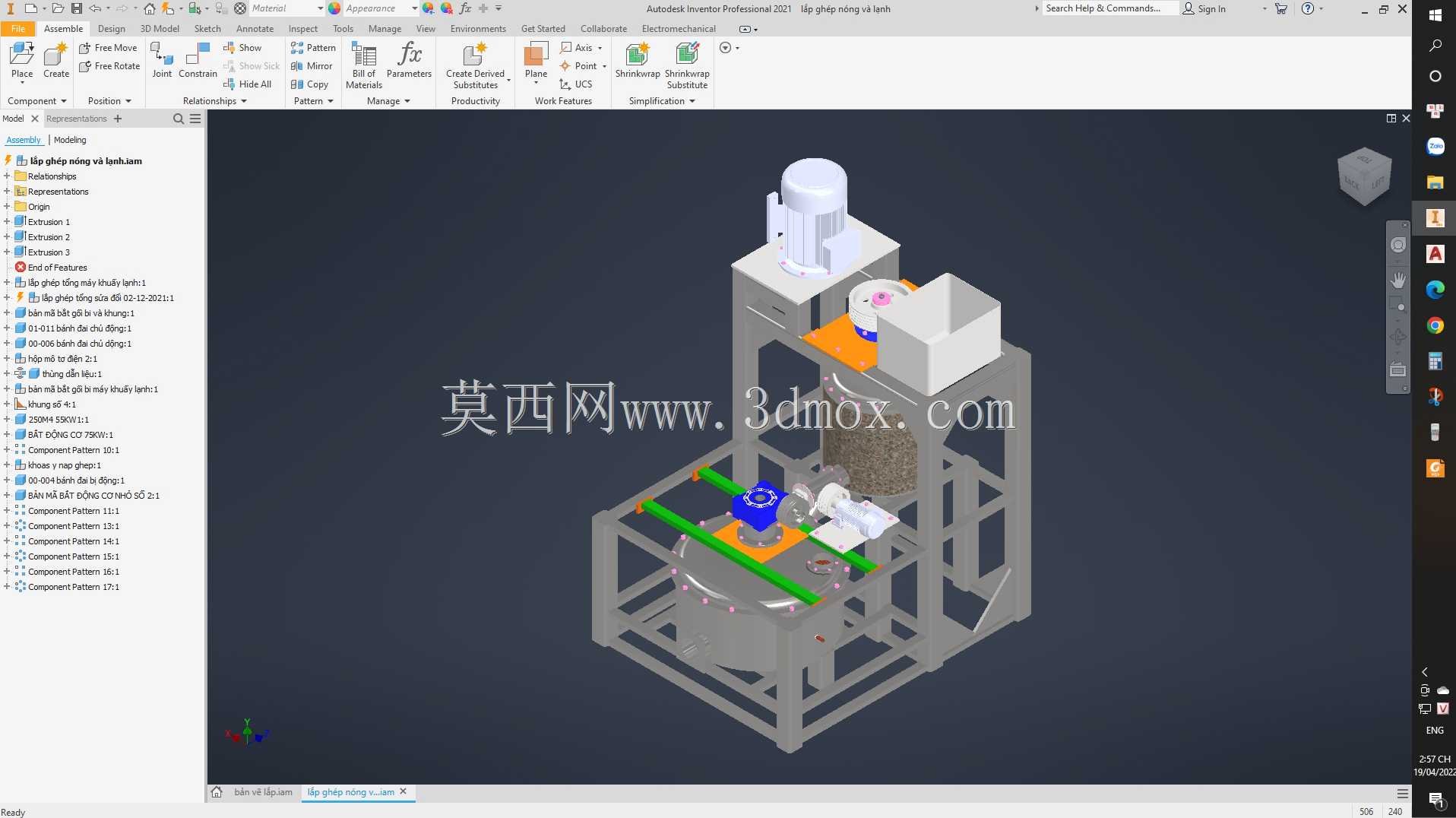

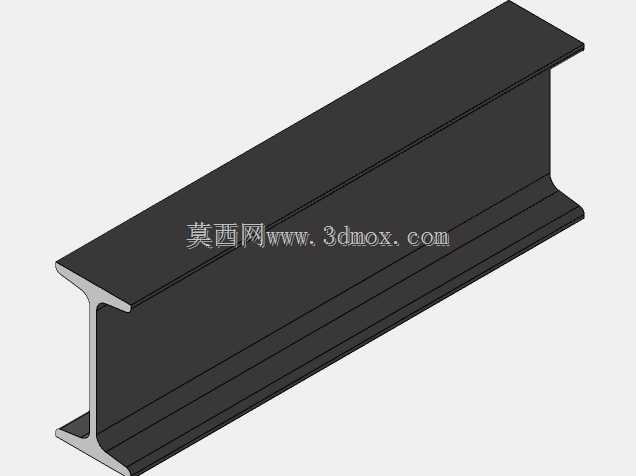

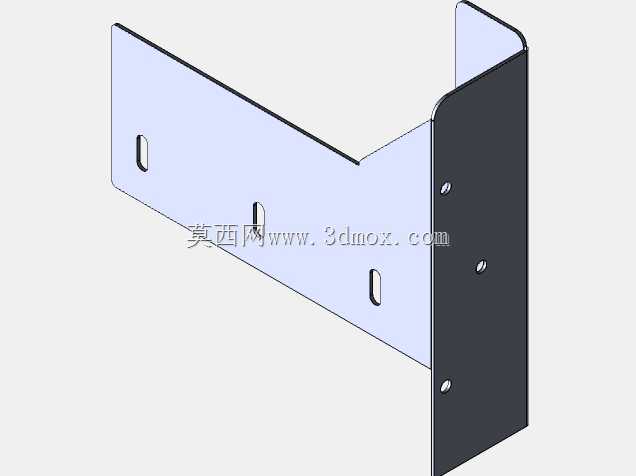

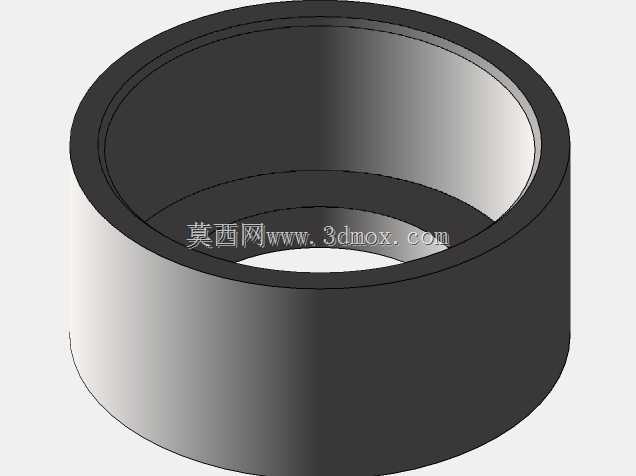

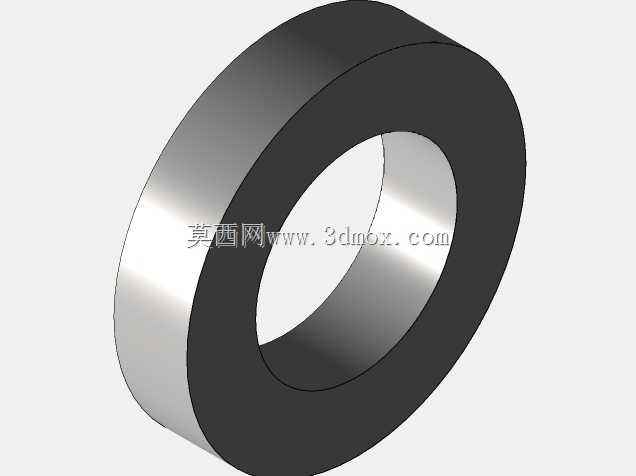

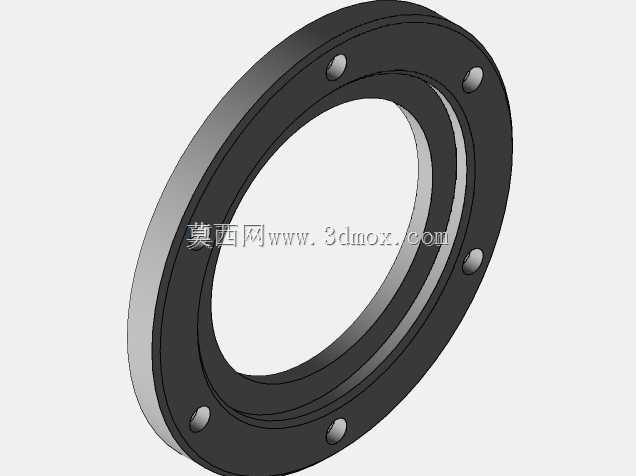

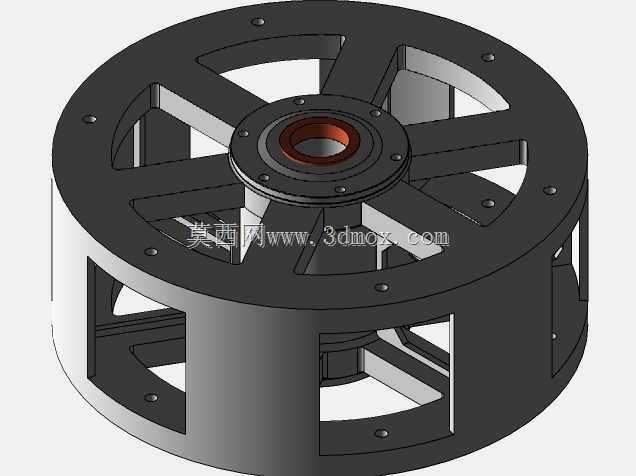

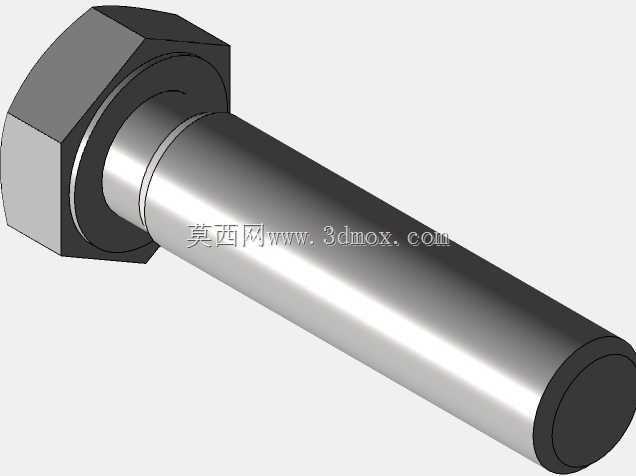

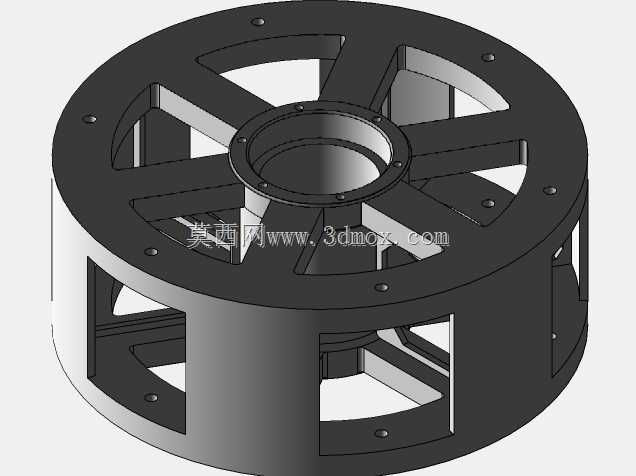

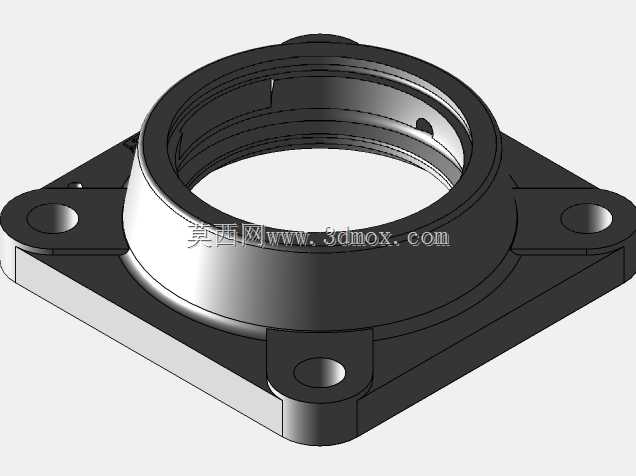

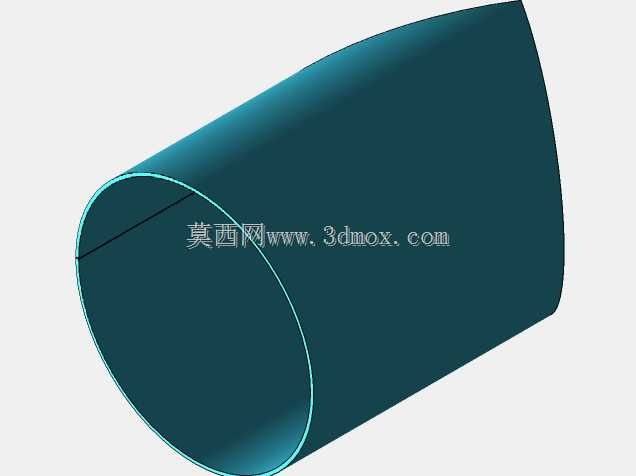

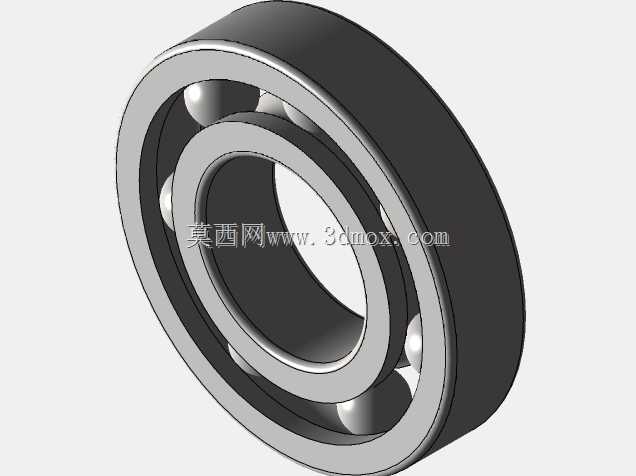

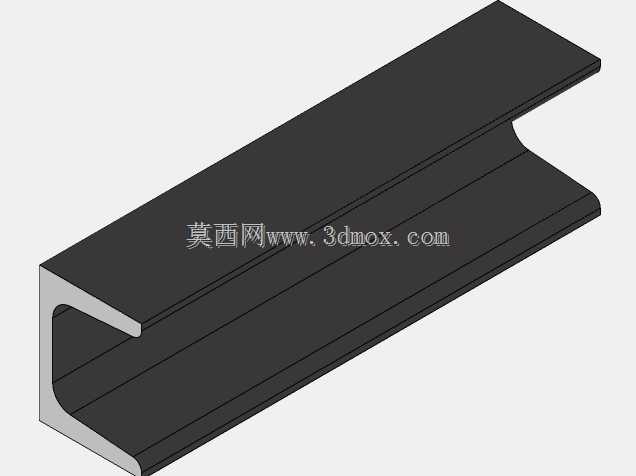

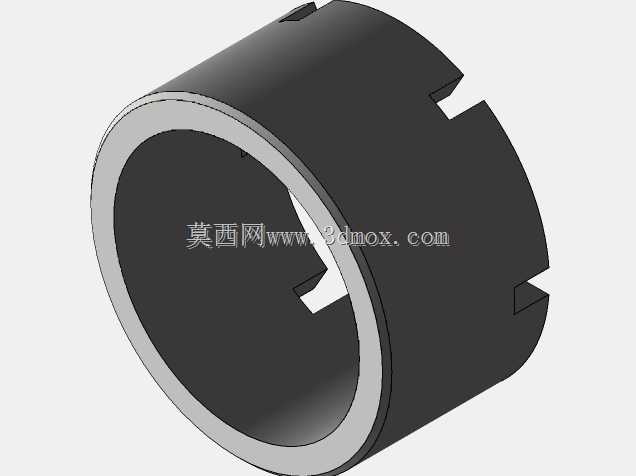

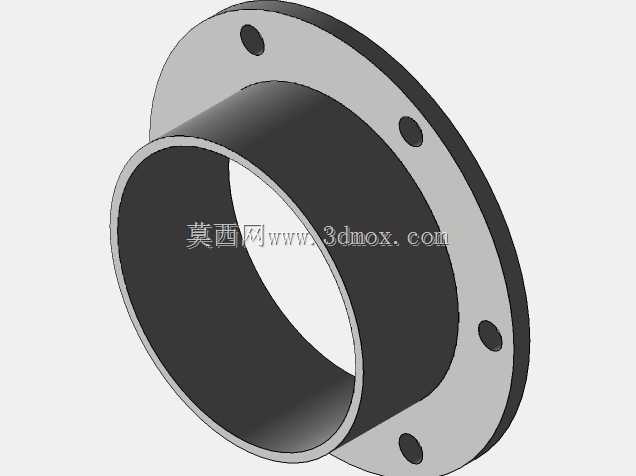

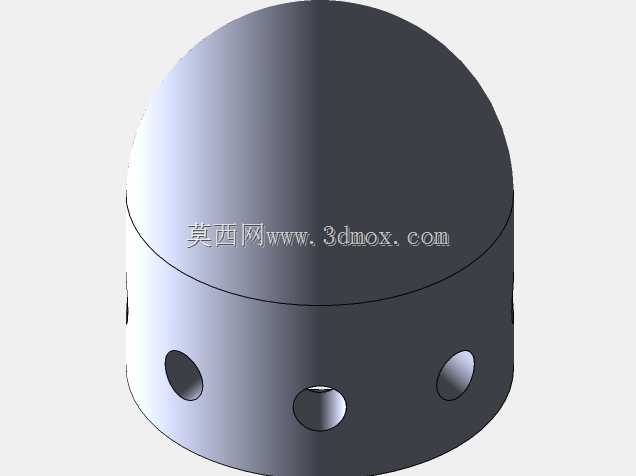

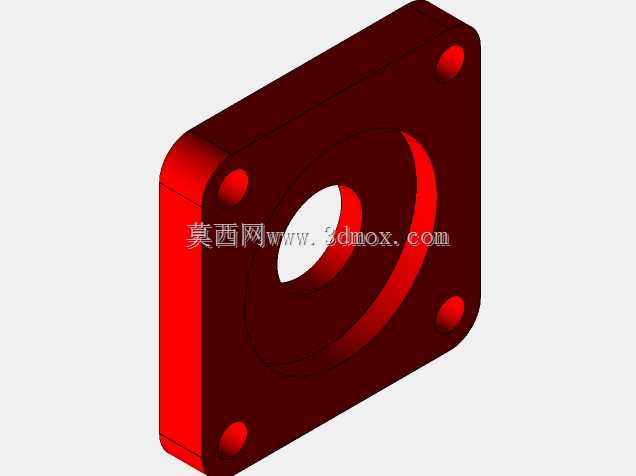

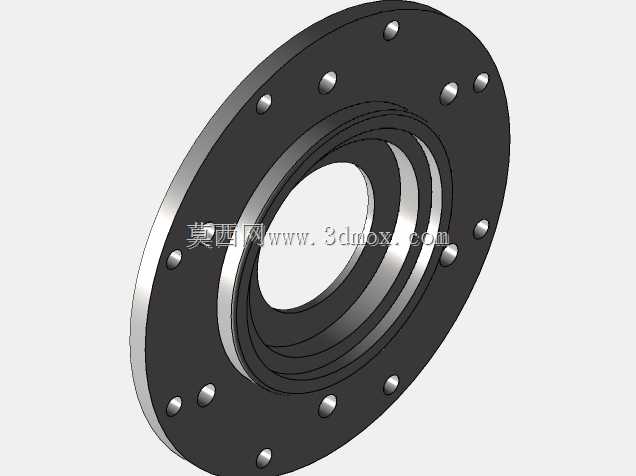

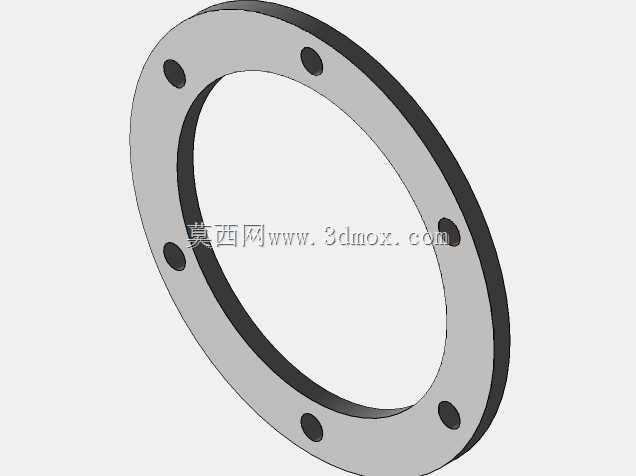

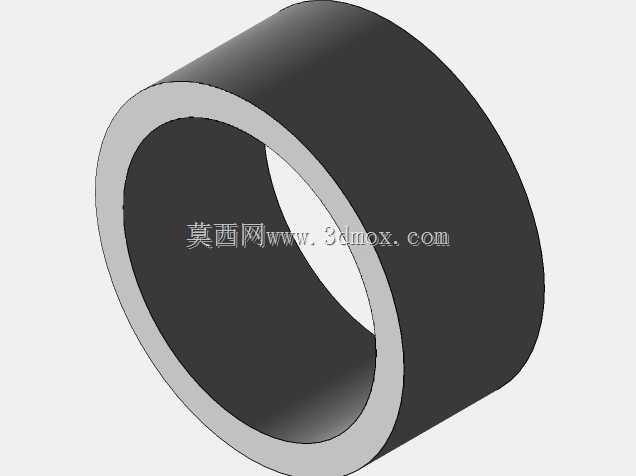

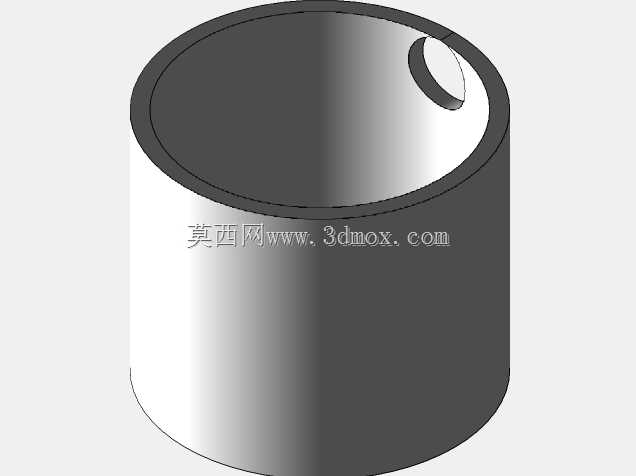

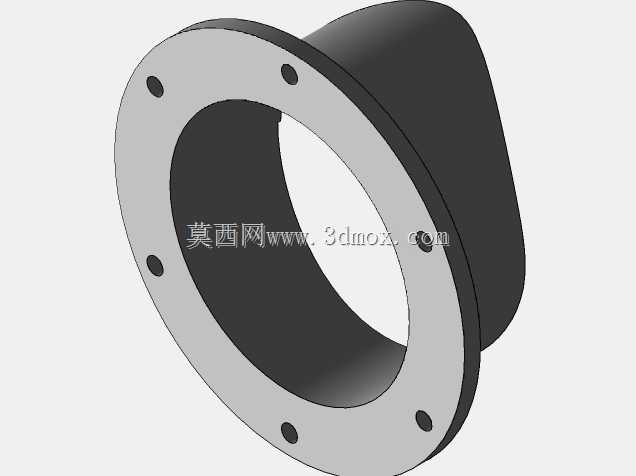

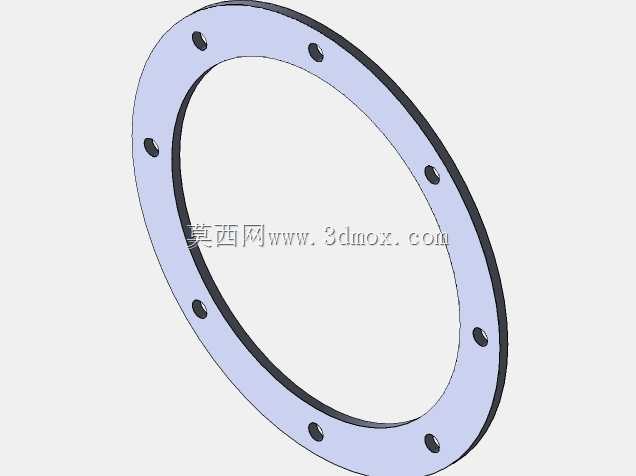

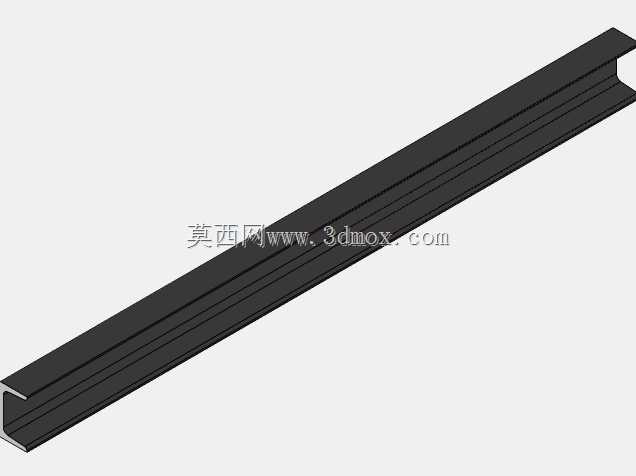

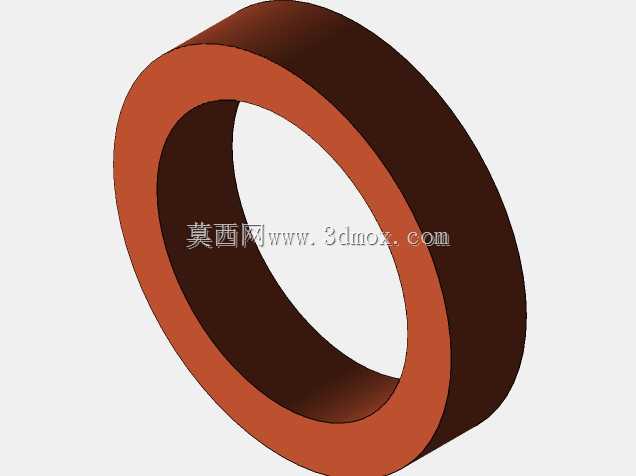

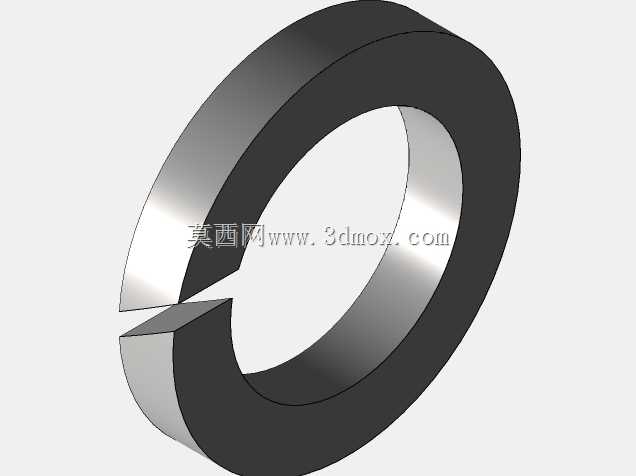

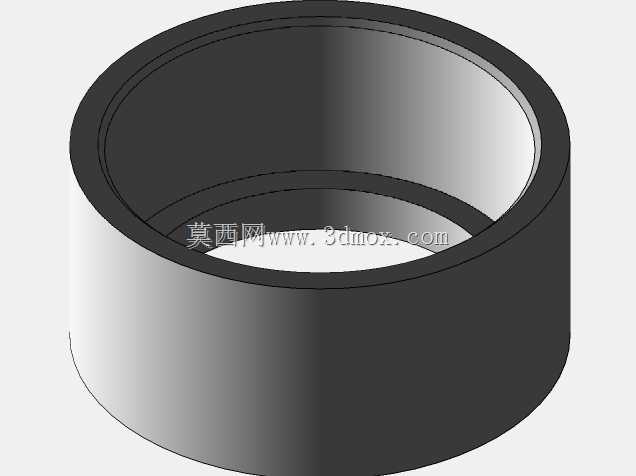

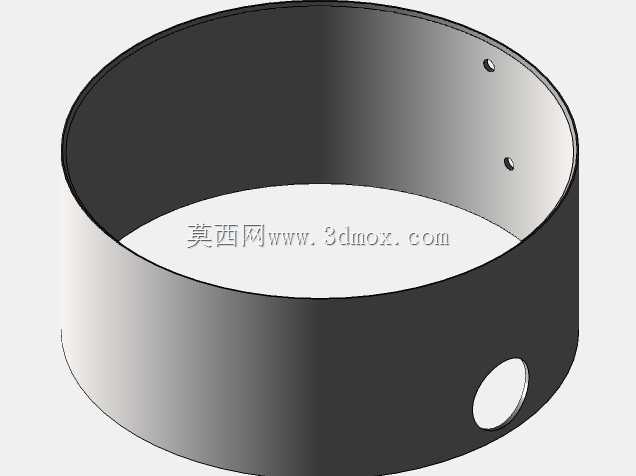

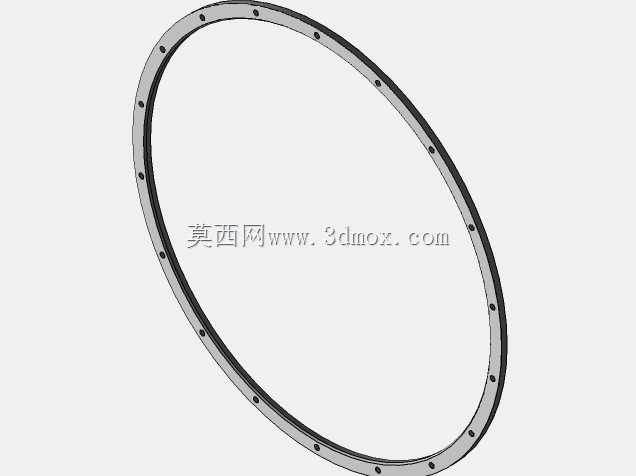

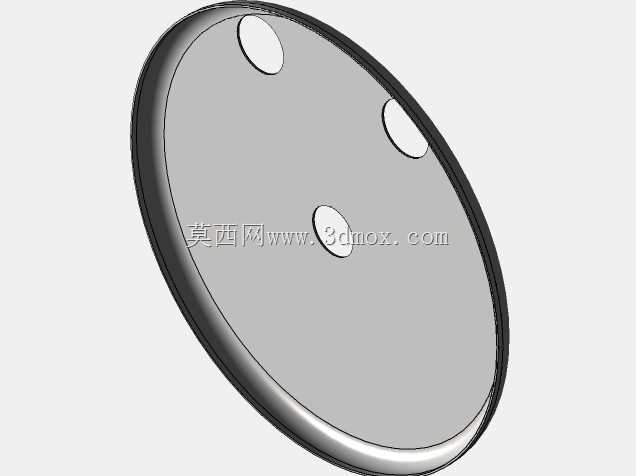

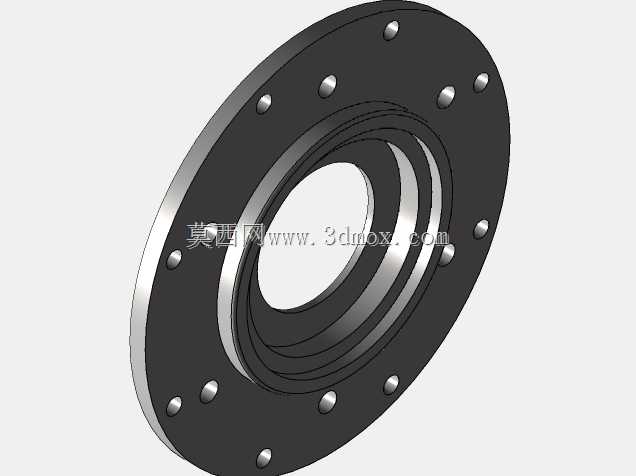

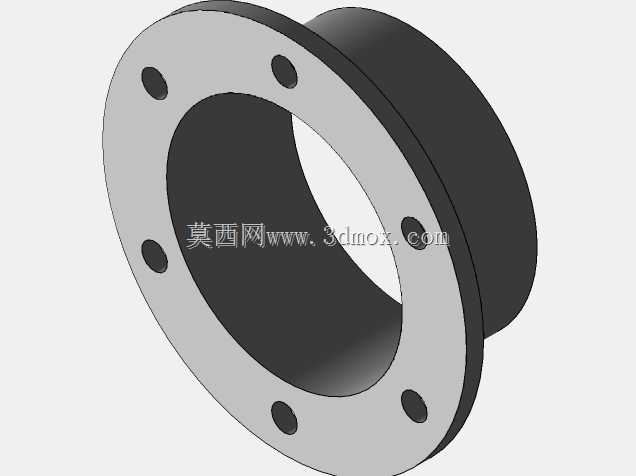

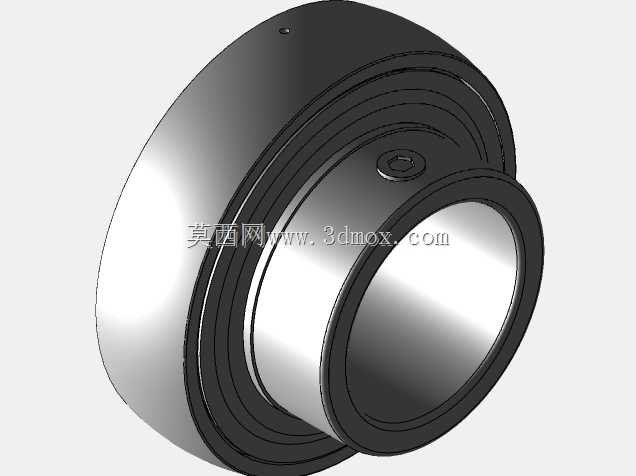

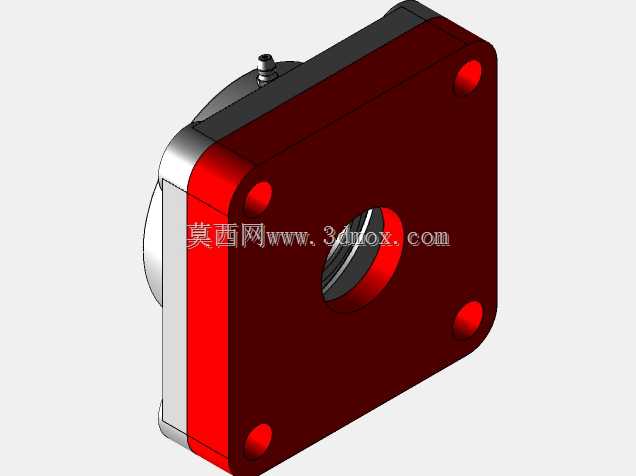

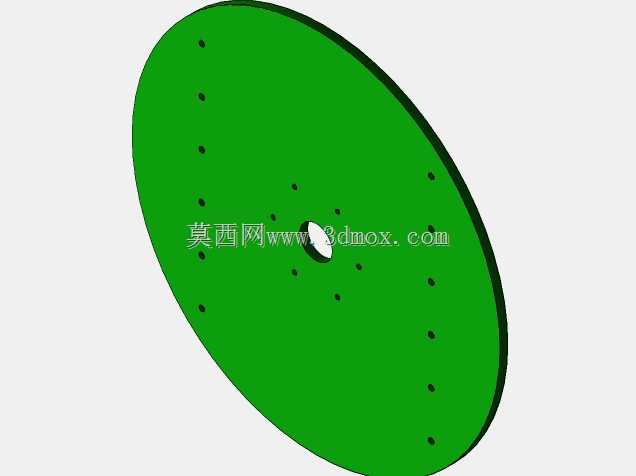

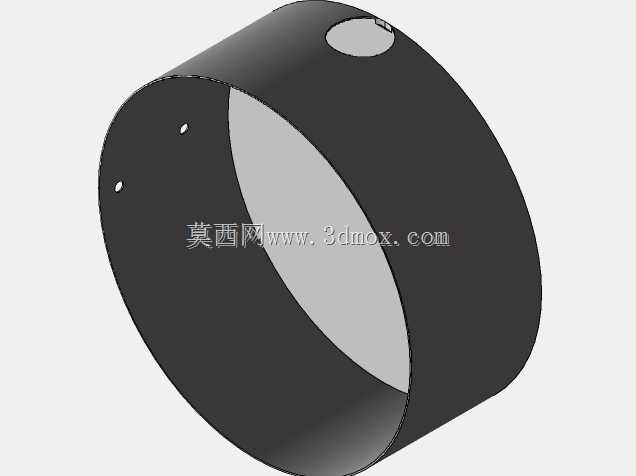

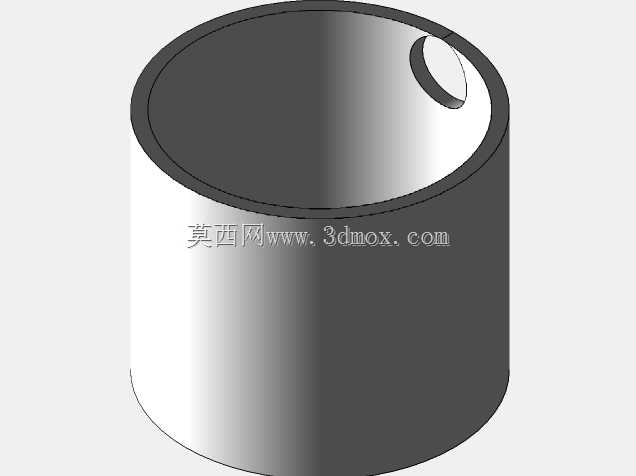

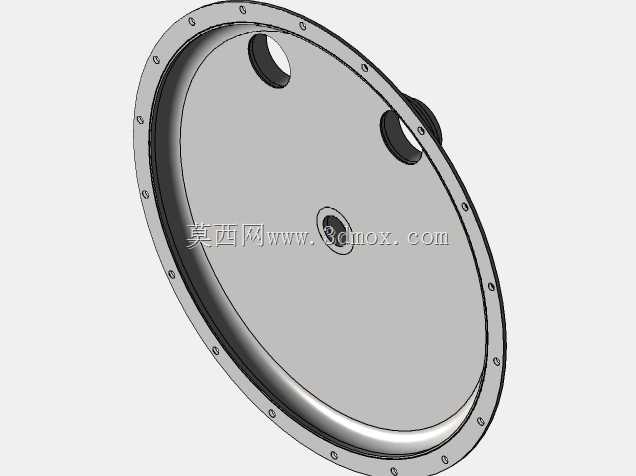

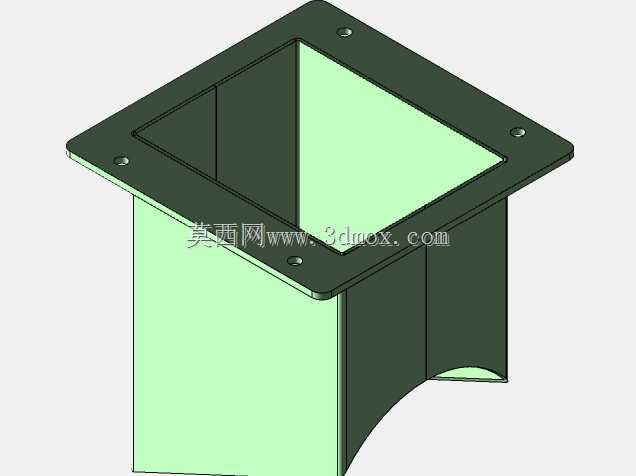

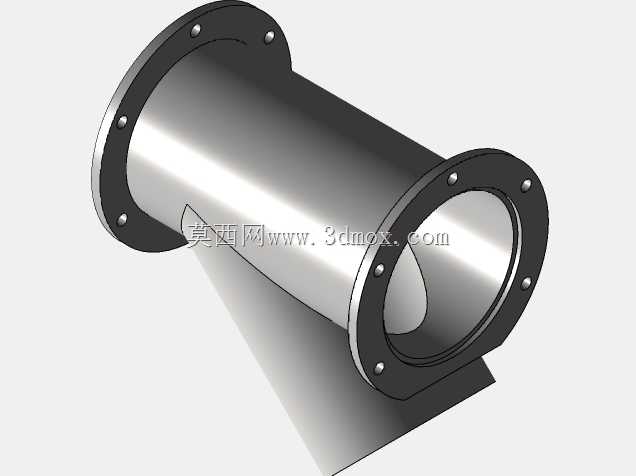

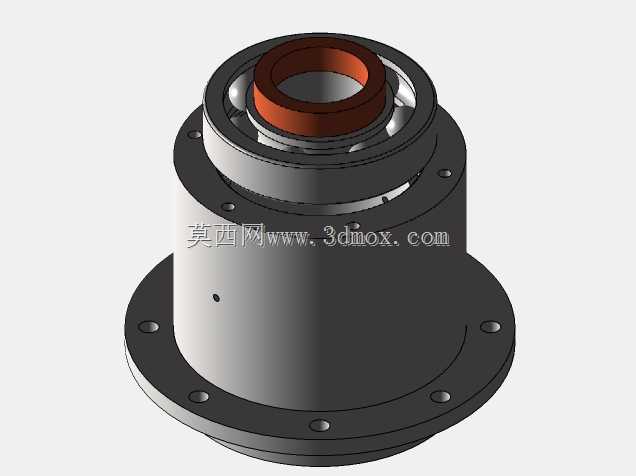

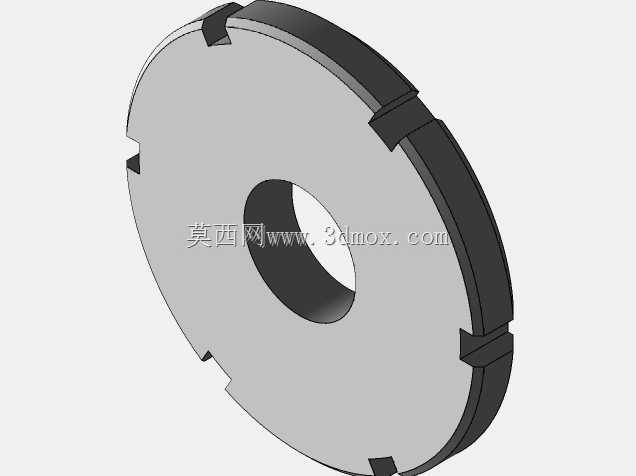

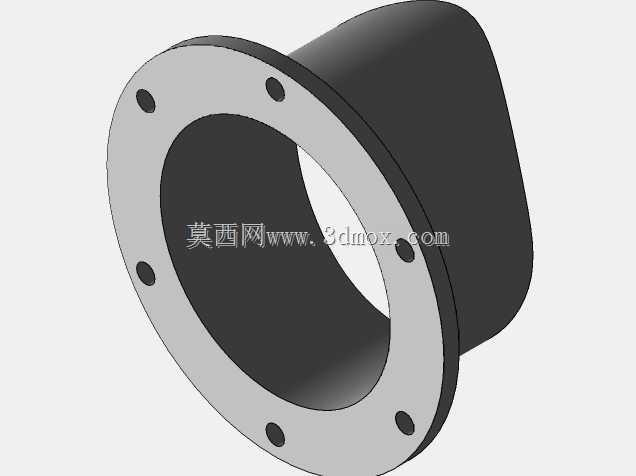

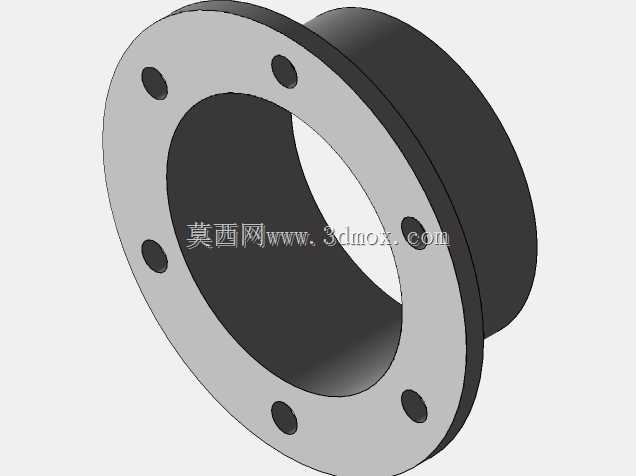

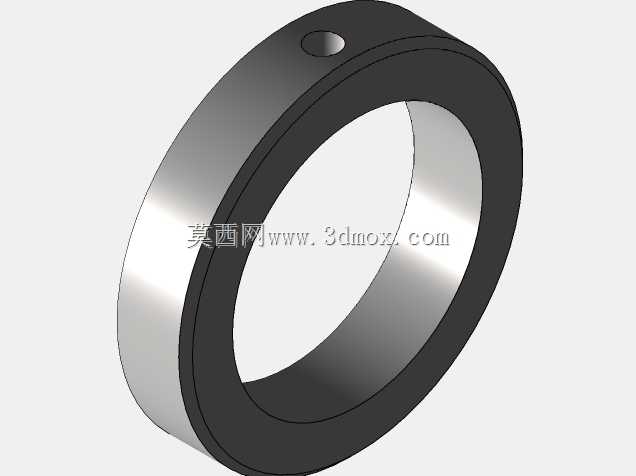

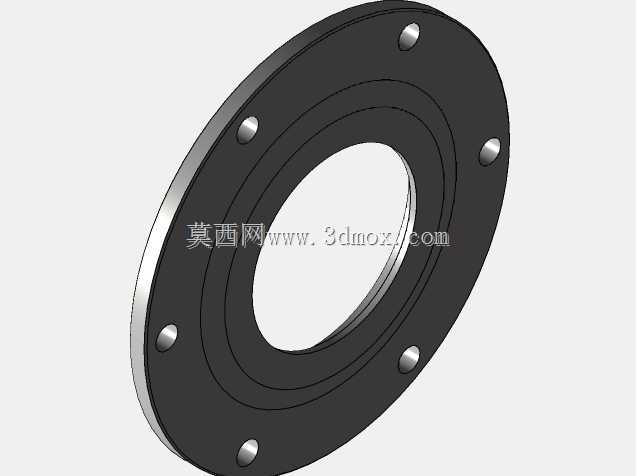

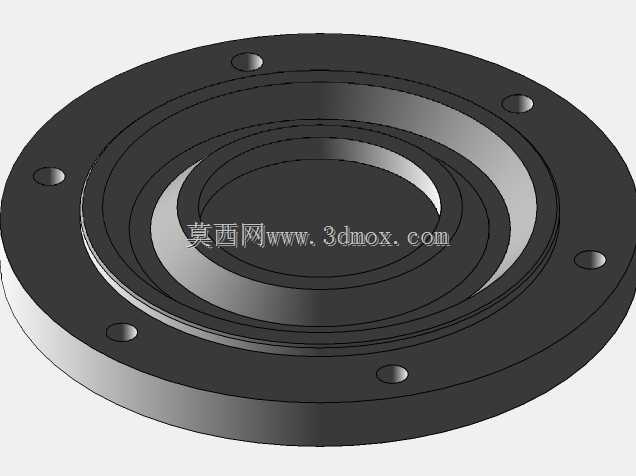

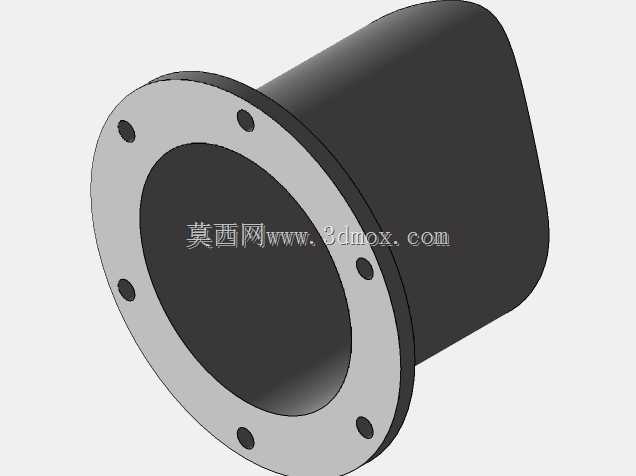

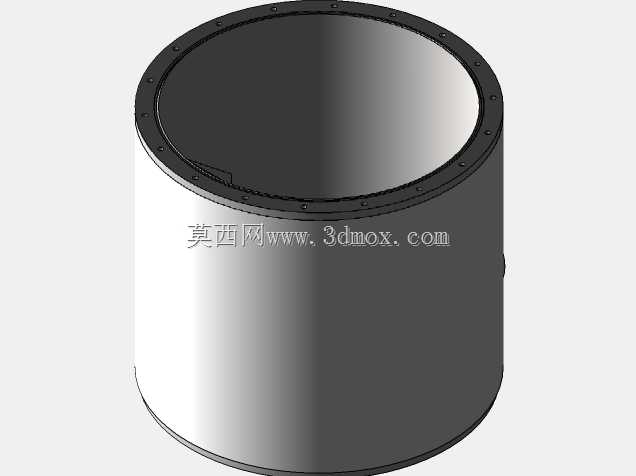

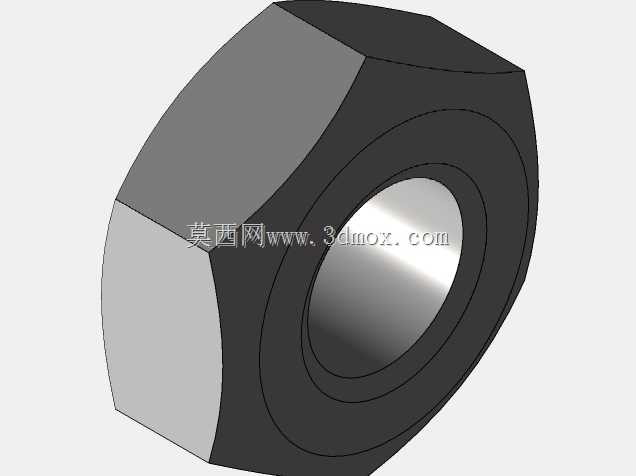

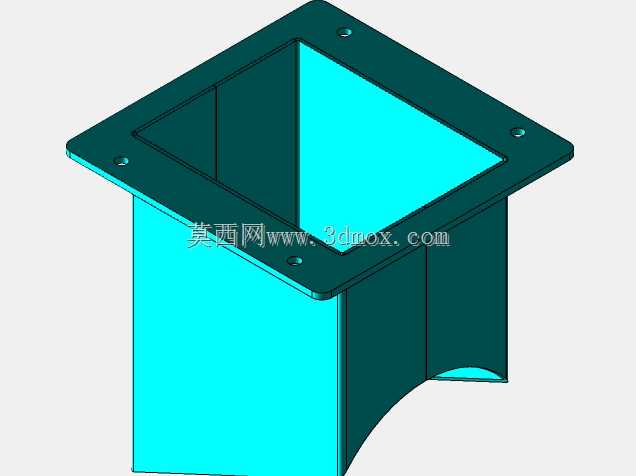

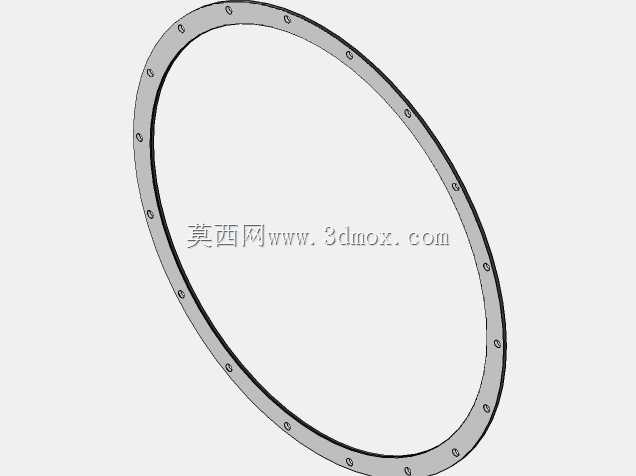

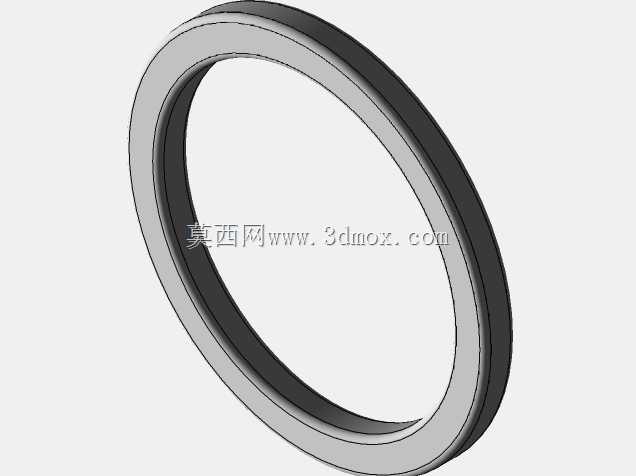

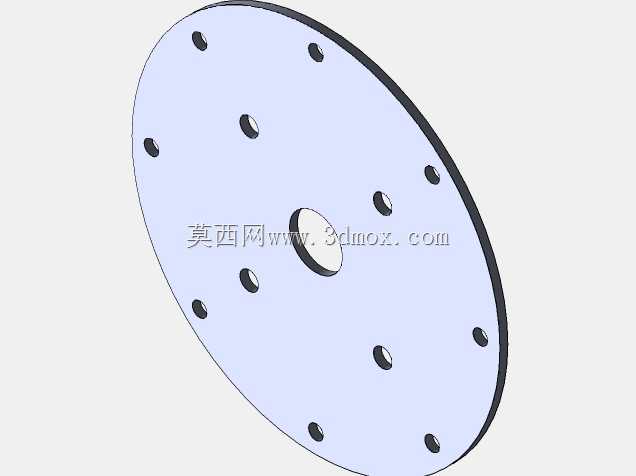

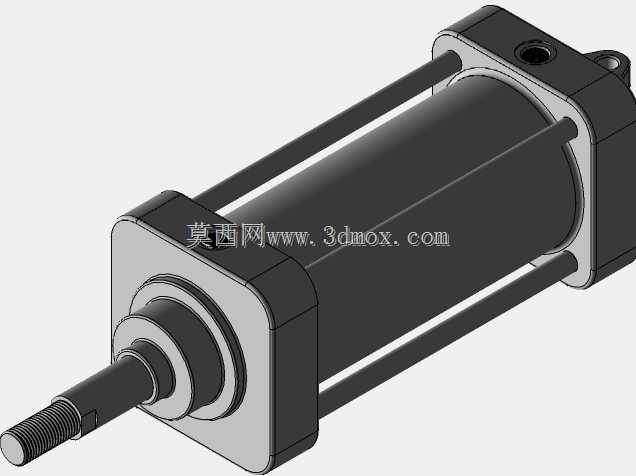

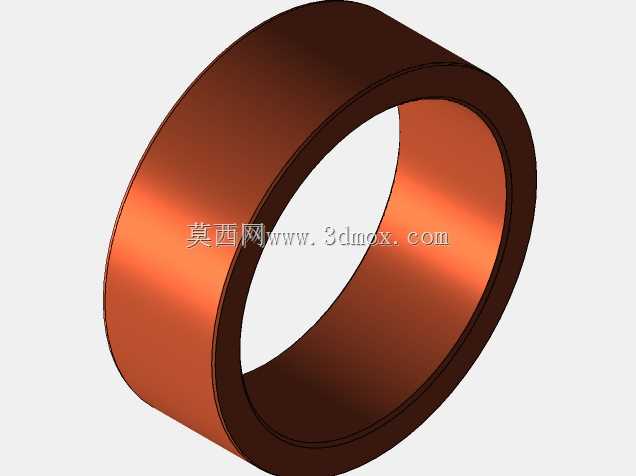

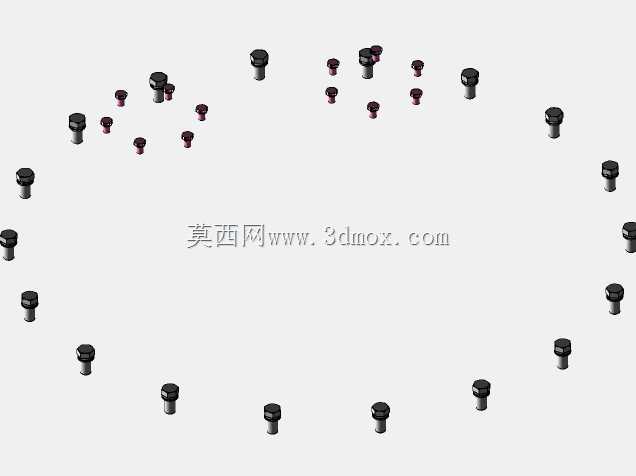

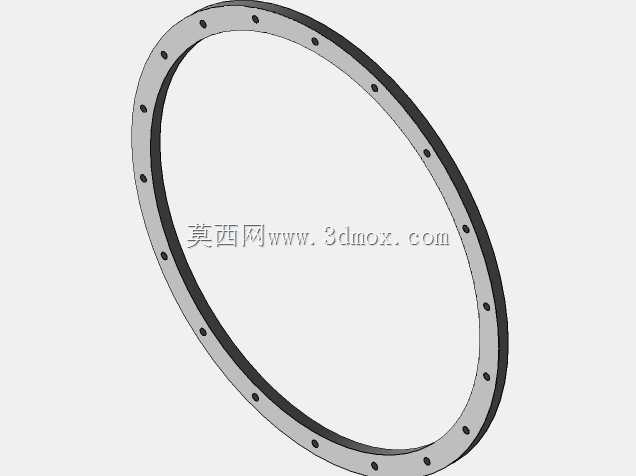

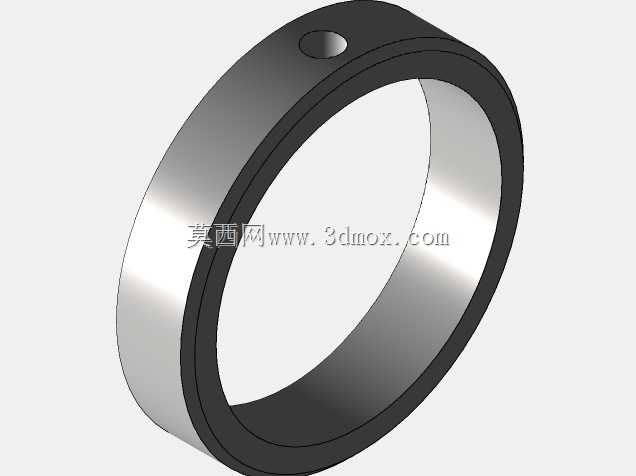

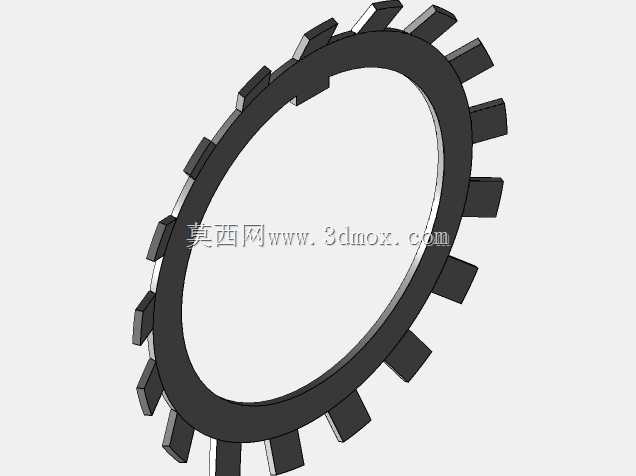

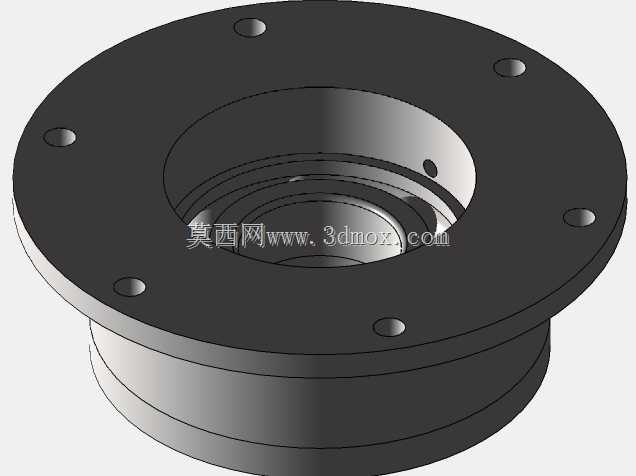

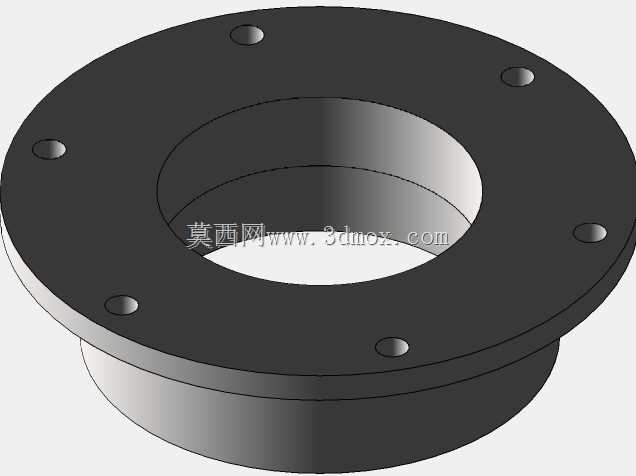

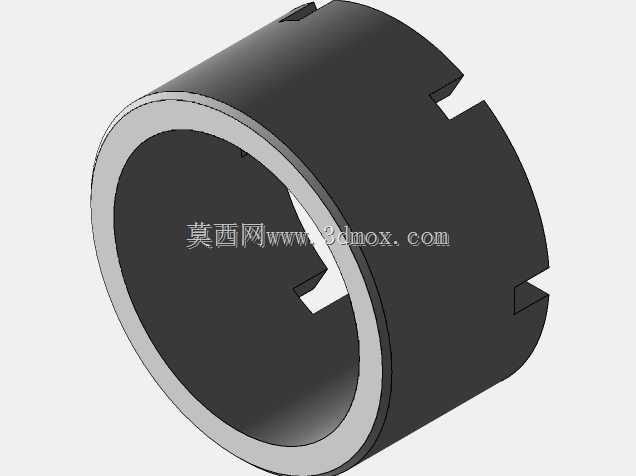

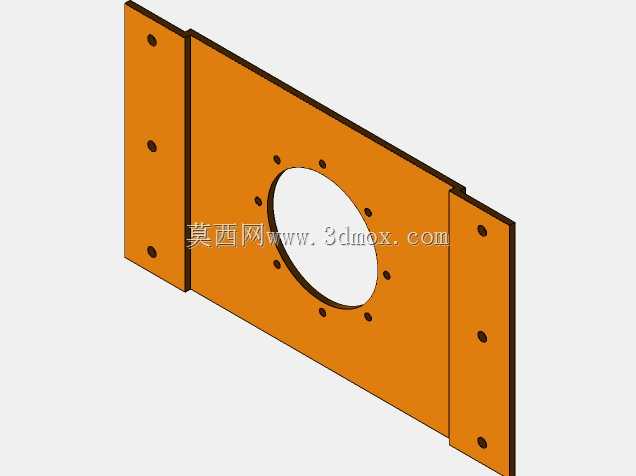

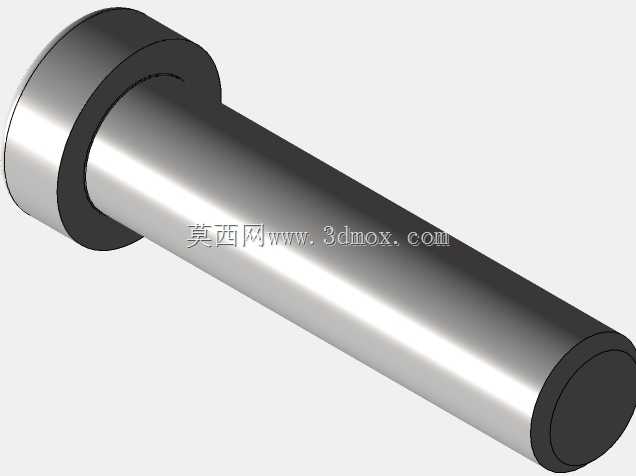

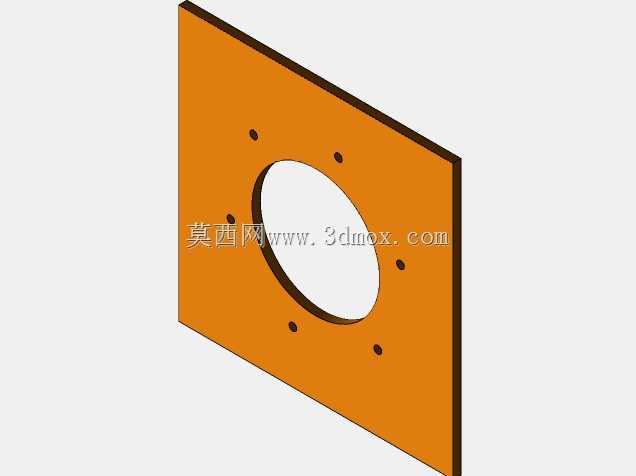

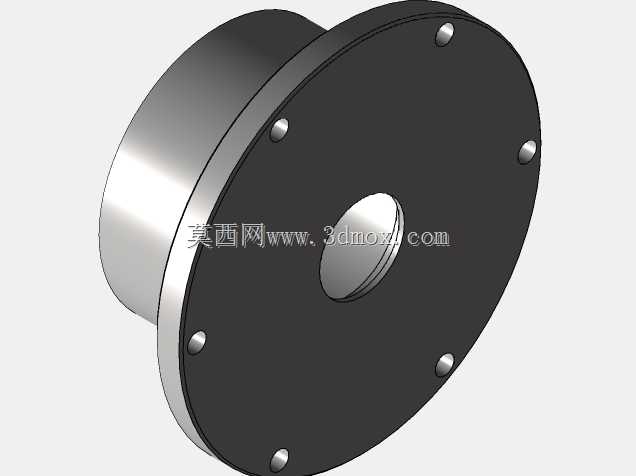

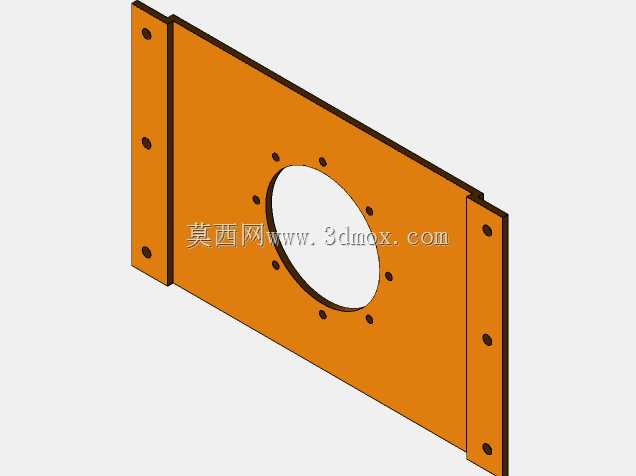

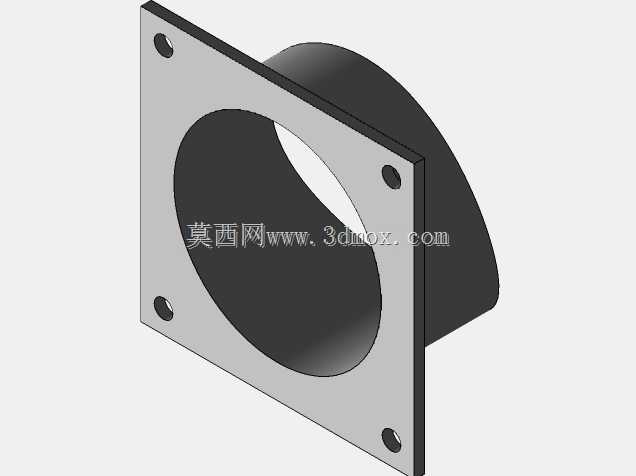

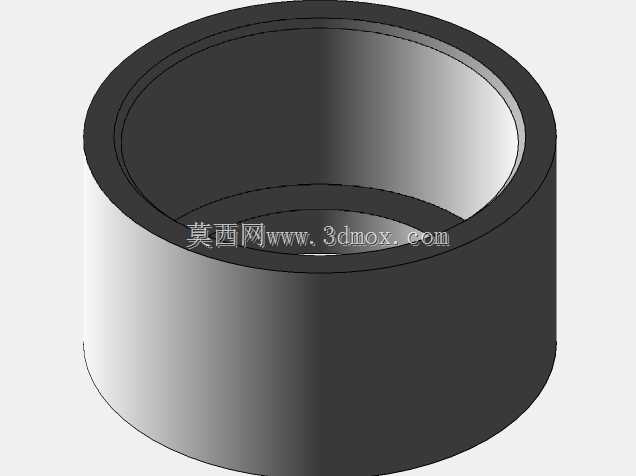

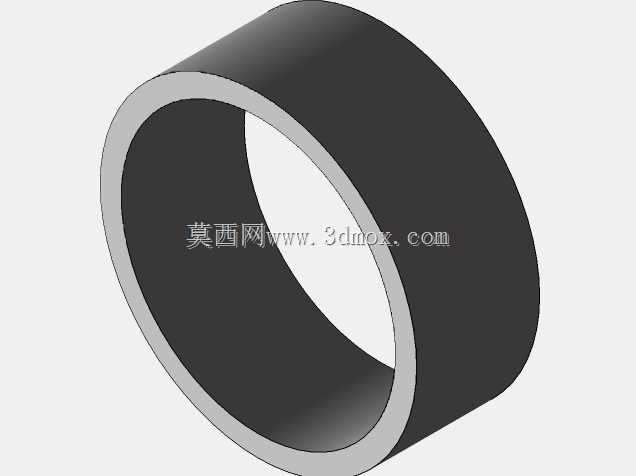

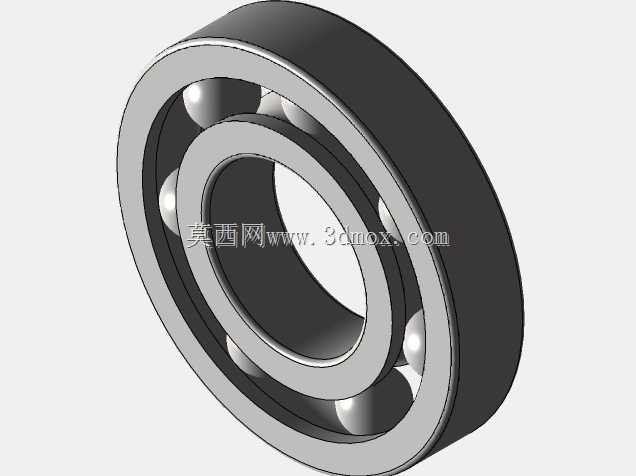

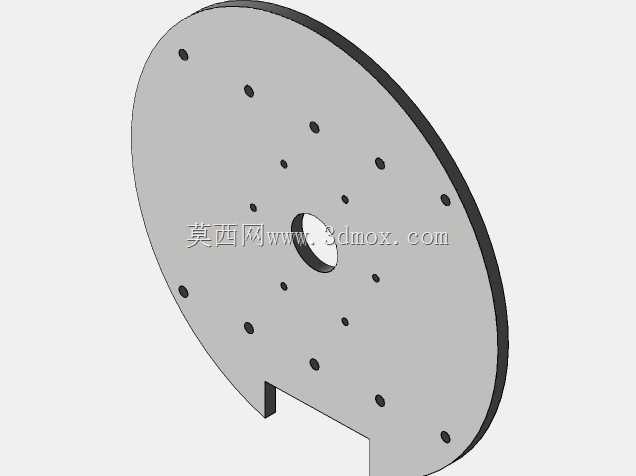

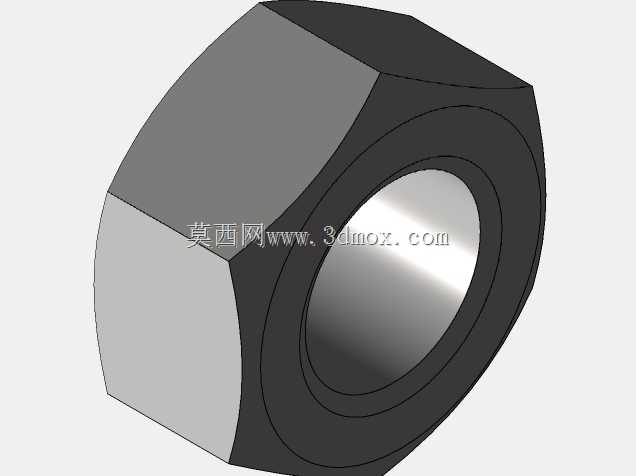

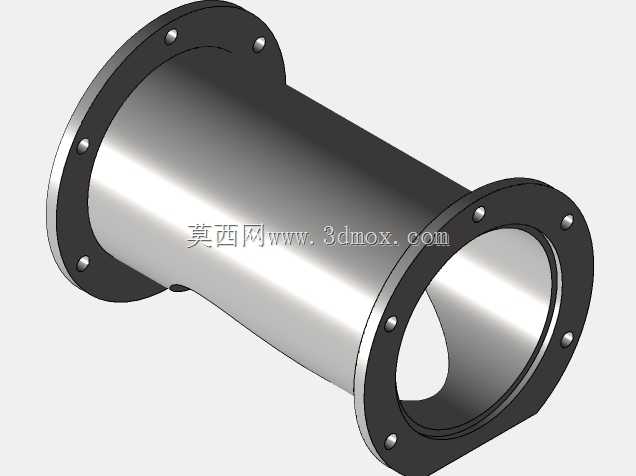

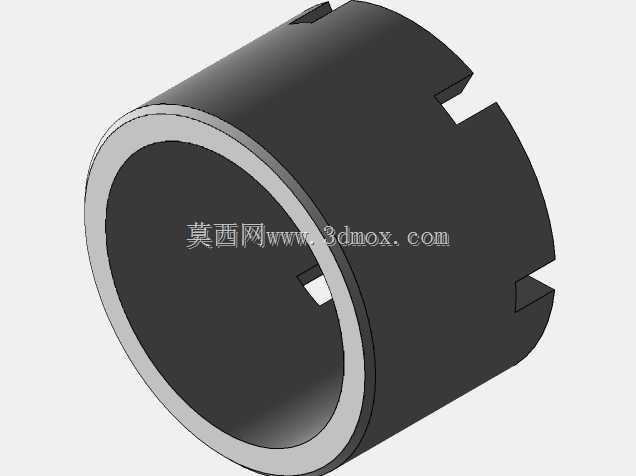

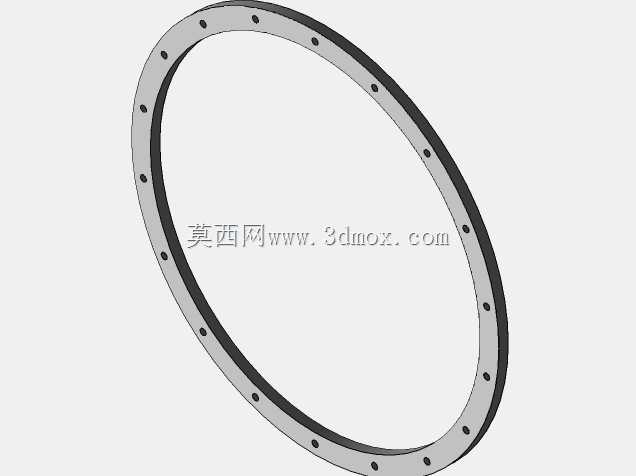

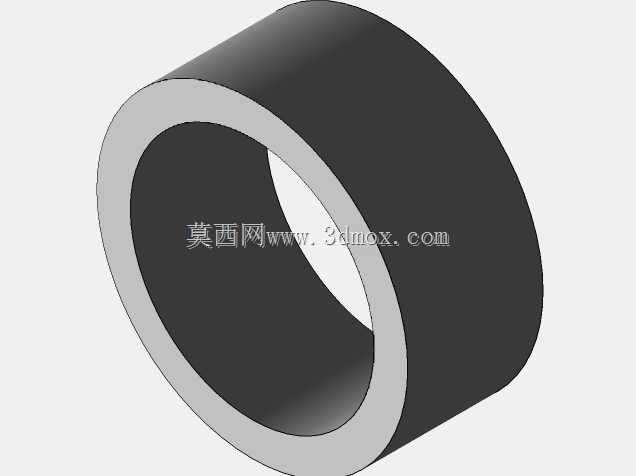

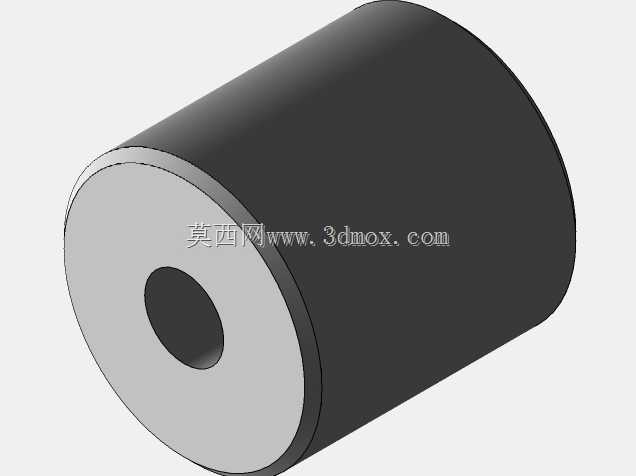

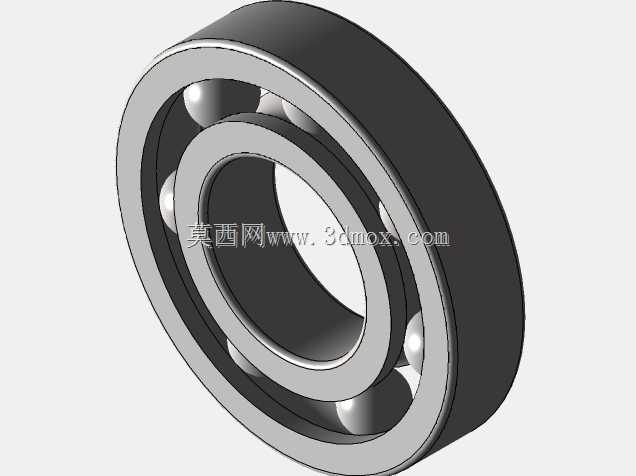

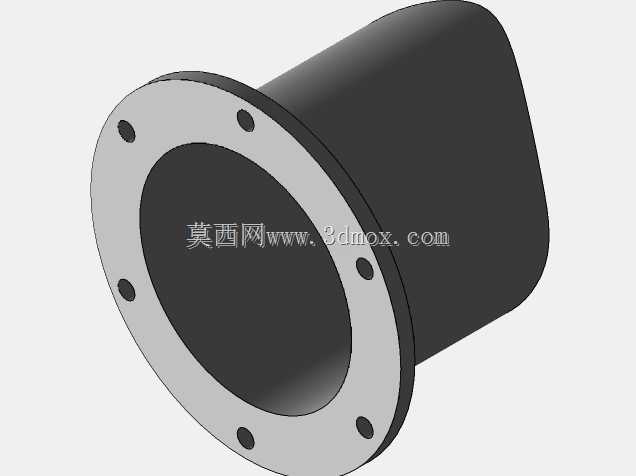

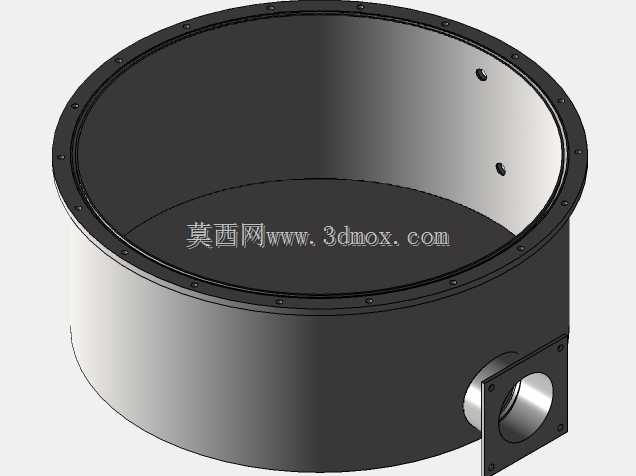

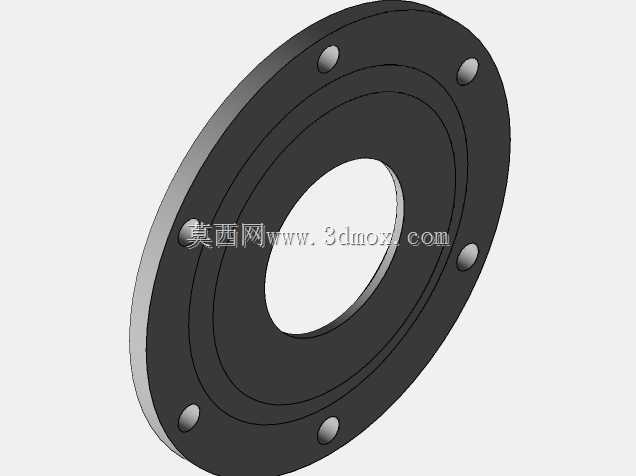

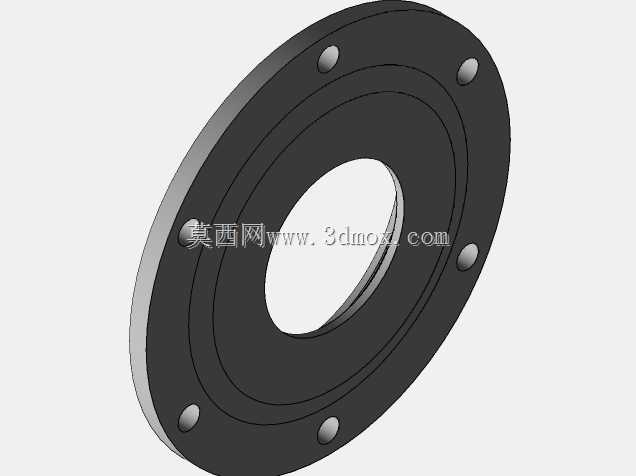

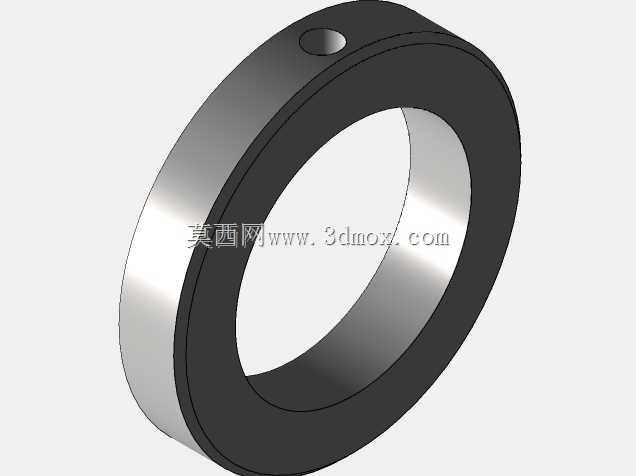

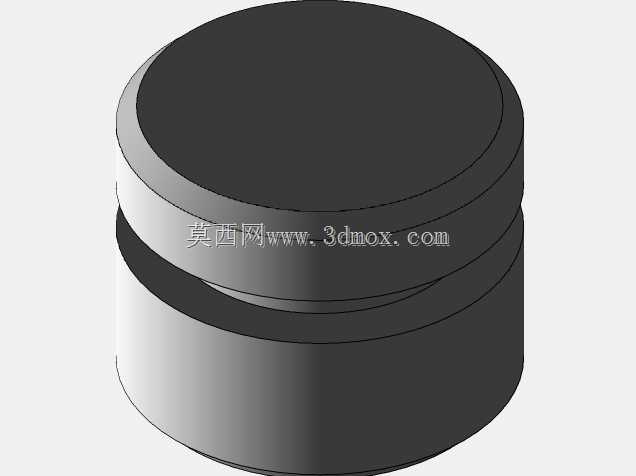

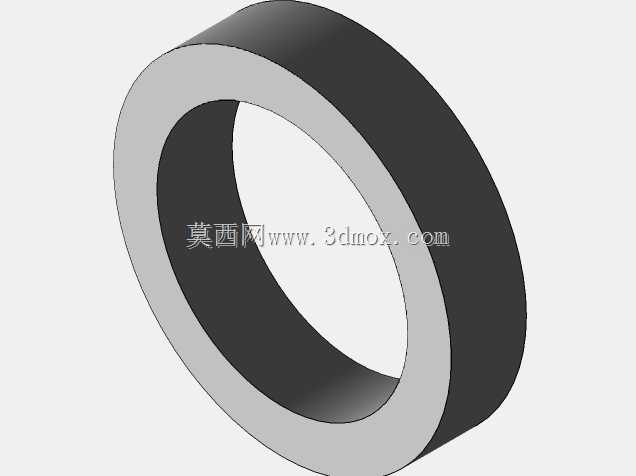

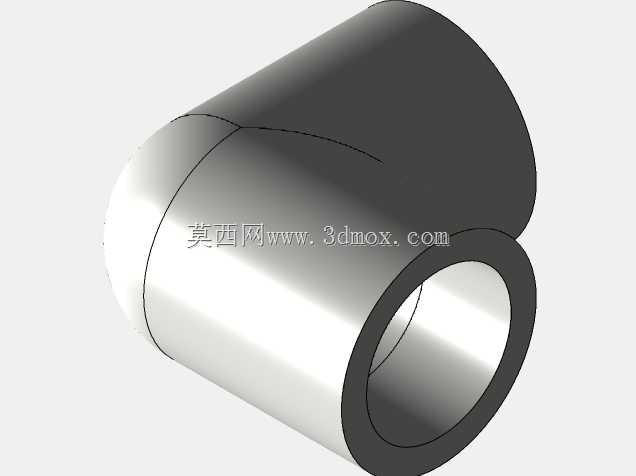

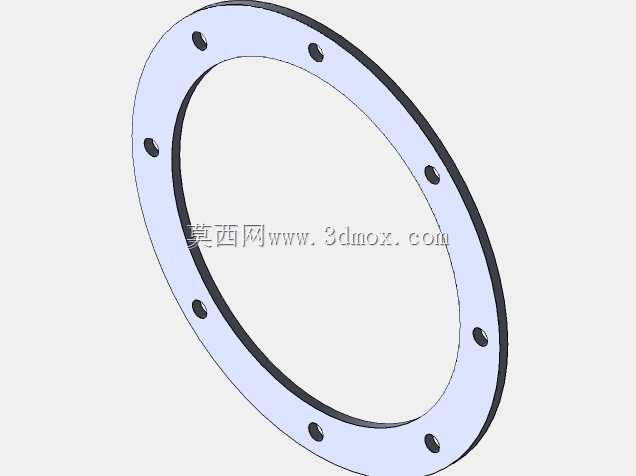

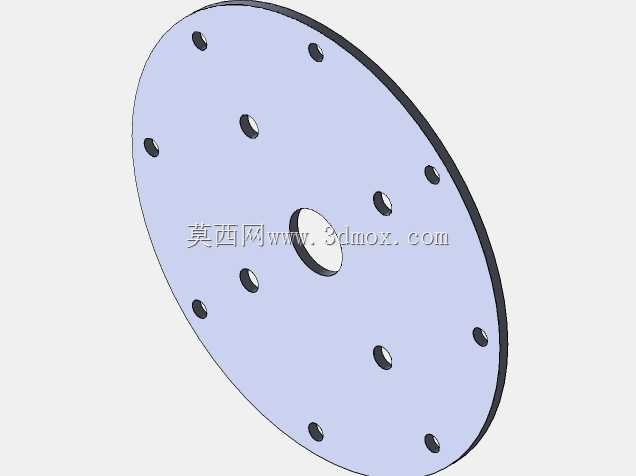

　　该结构为搅拌设备核心的转子支撑壳体部件，主要应用于工业流体混合、物料搅拌工况，常见于化工配料、食品均质、污水处理药剂混合等场景中，作为搅拌叶轮的承载基体，承担动力传递过程中的载荷支撑、叶轮定位以及流道边界约束作用。从结构设计逻辑来看，整体采用圆筒式主体构型，上下端面设置带安装孔的环形法兰边，周向均匀分布的辐条式支撑筋连接内圈轴承座与外圈筒壁，这种辐条式镂空设计一方面可以大幅降低结构整体自重，减少转动惯量对驱动端的负载冲击，另一方面镂空区域可供流体穿过，降低壳体自身在搅拌腔体内的流阻，避免结构阻挡造成的局部紊流能耗。内圈的台阶式轴承安装位设置了同轴度定位止口，可适配标准深沟球轴承或角接触轴承的安装，端面的螺纹孔用于轴承端盖的固定，

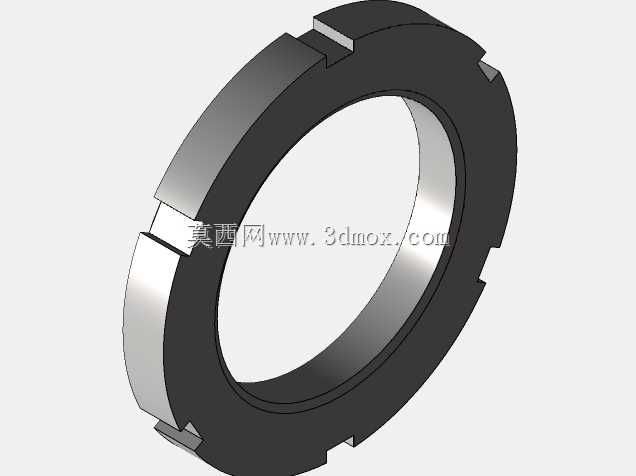

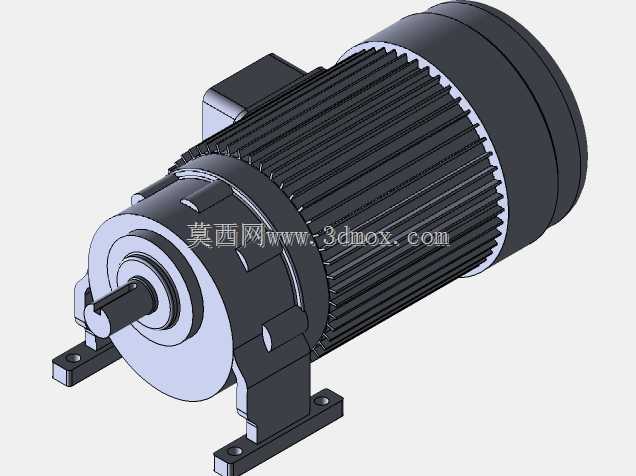

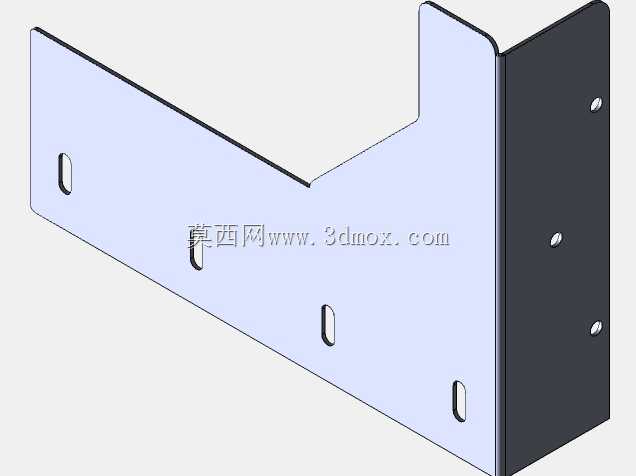

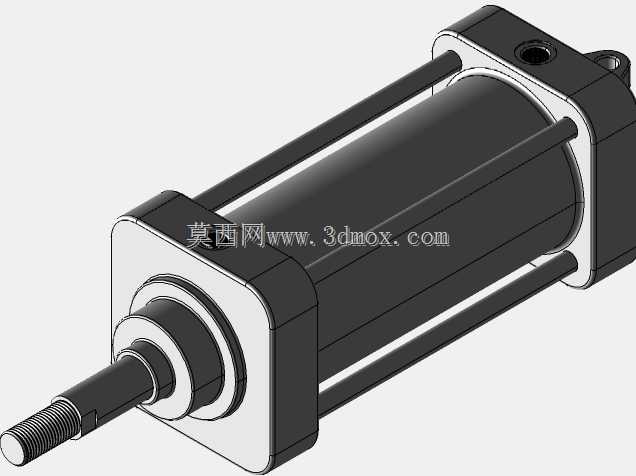

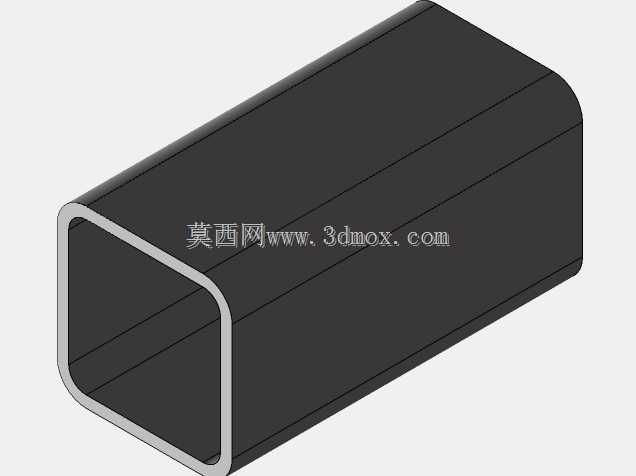

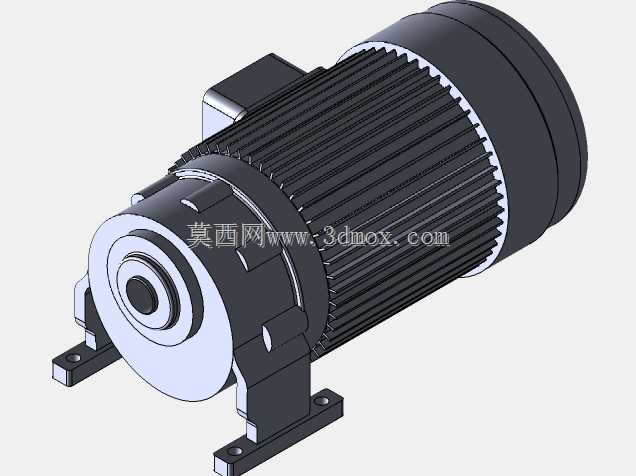

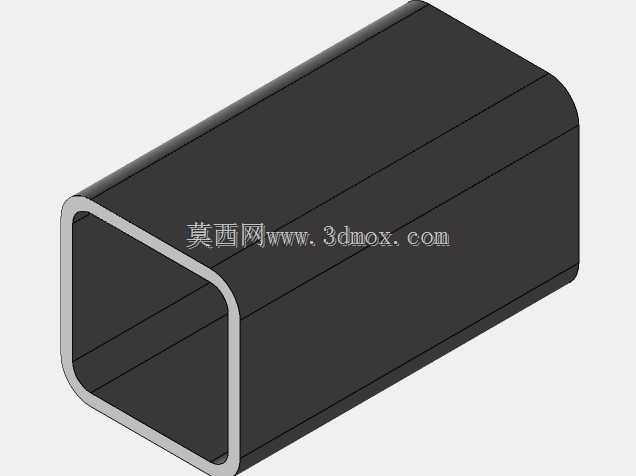

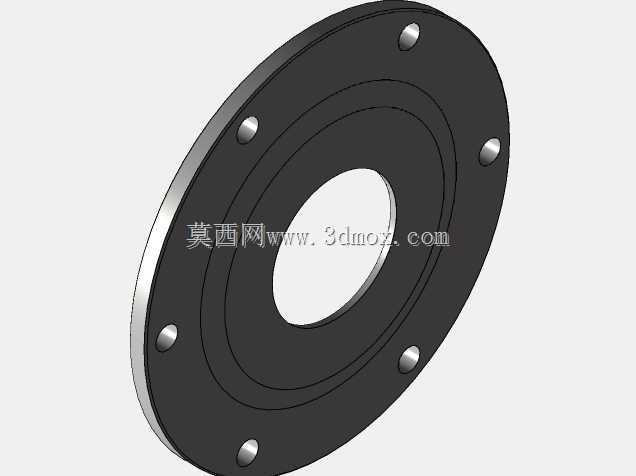

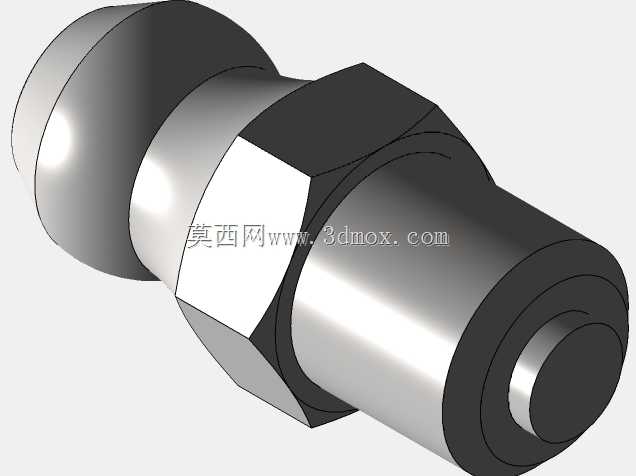

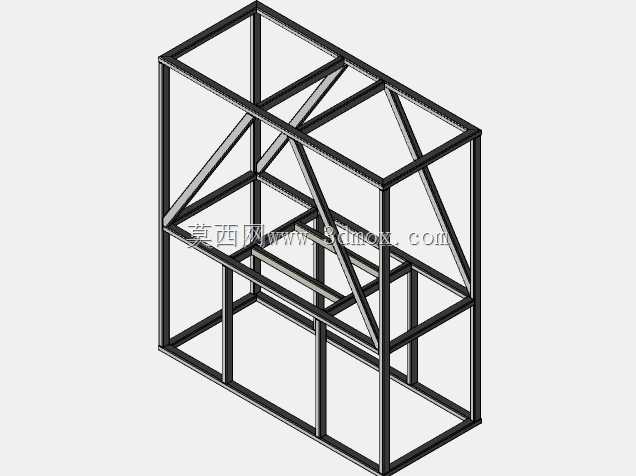

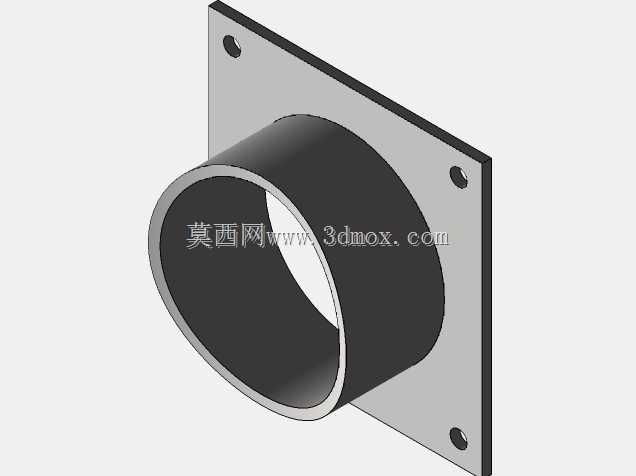

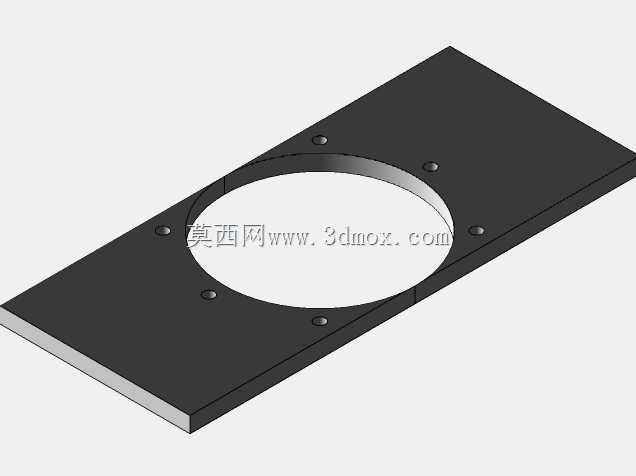

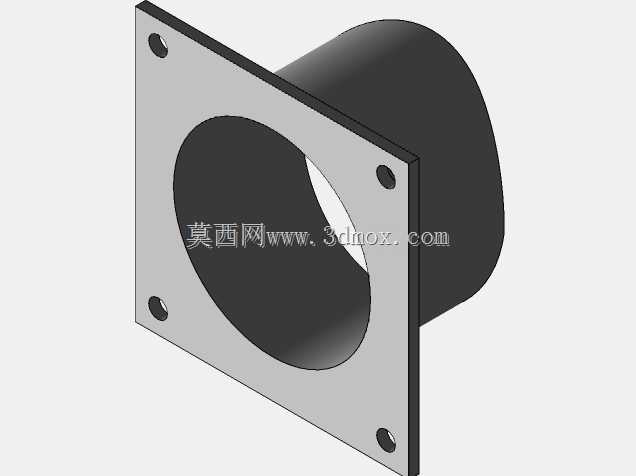

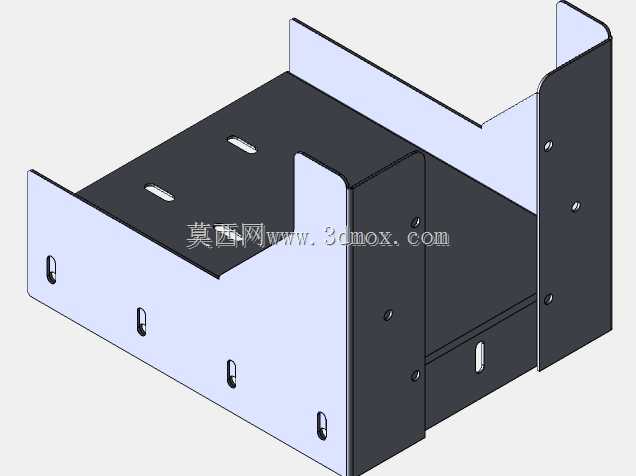

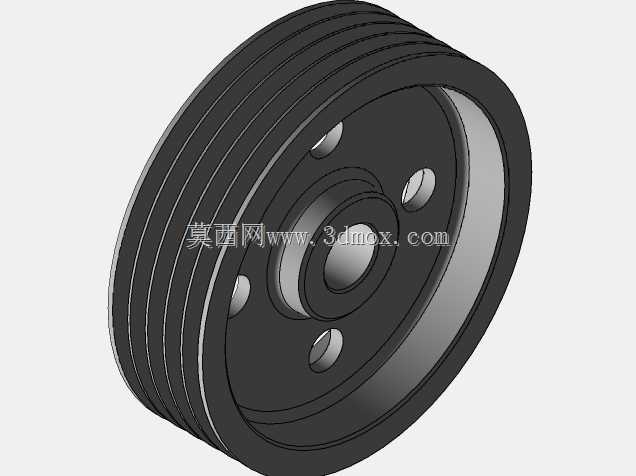

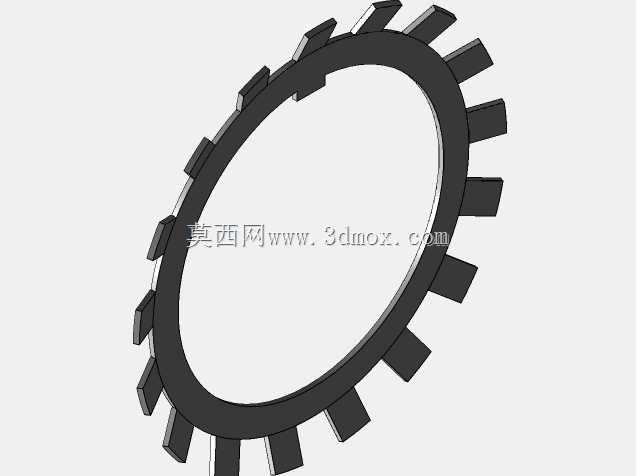

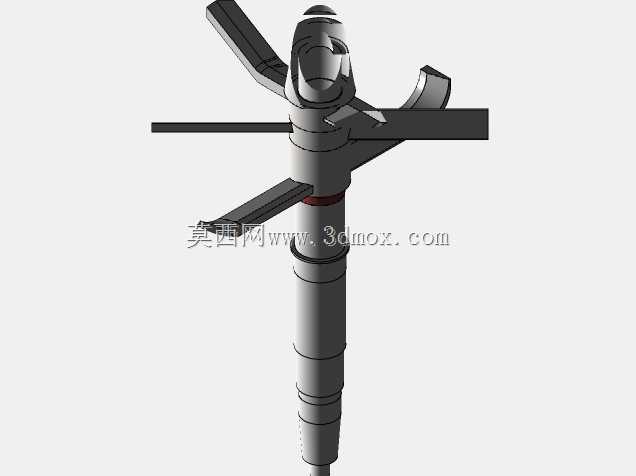

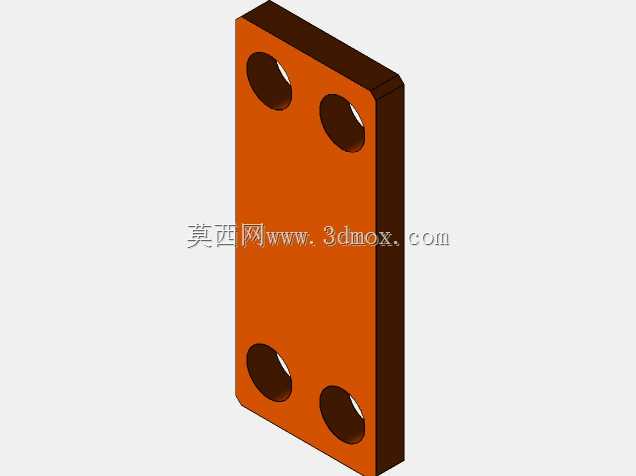

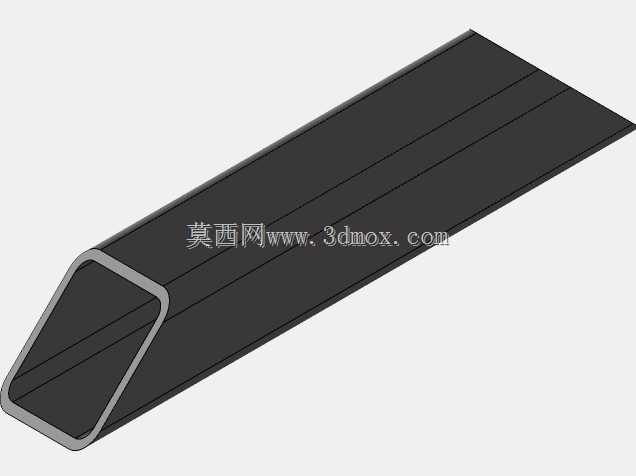

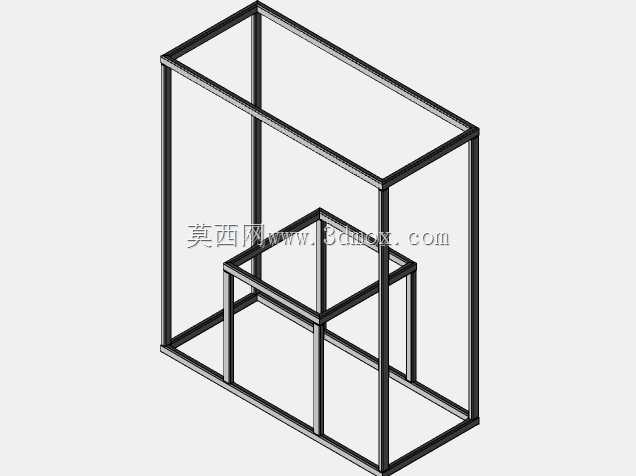

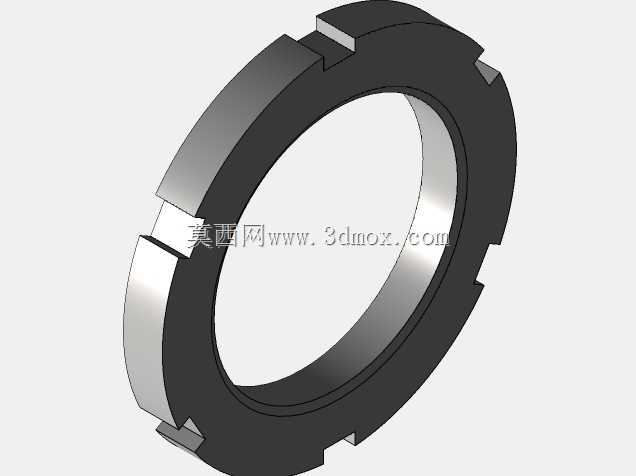

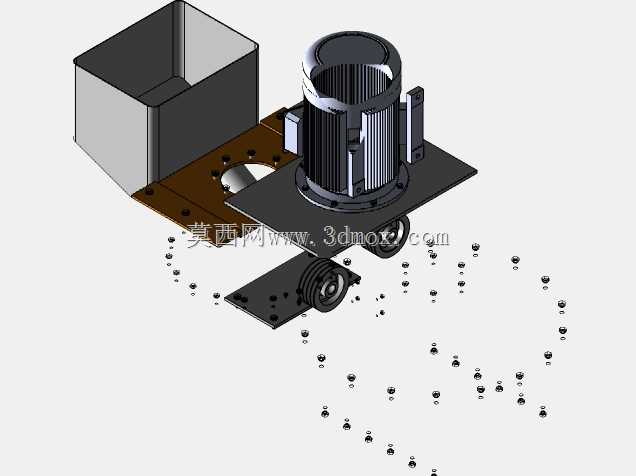

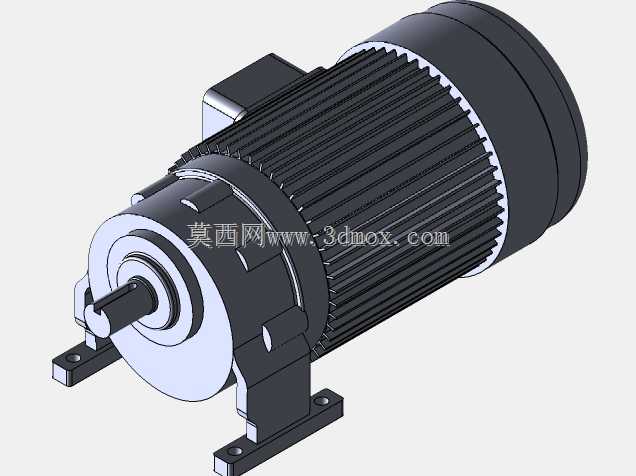

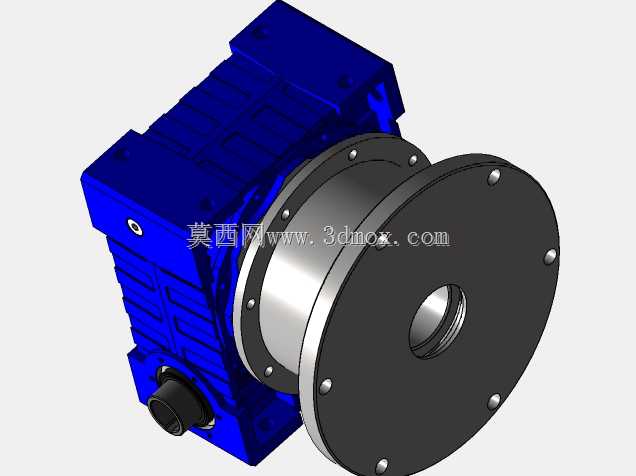

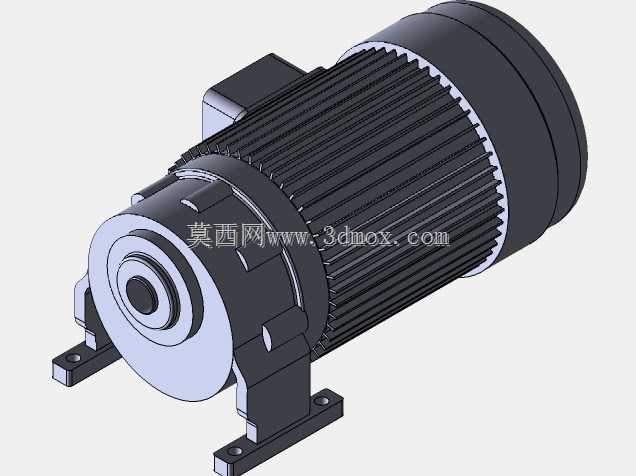

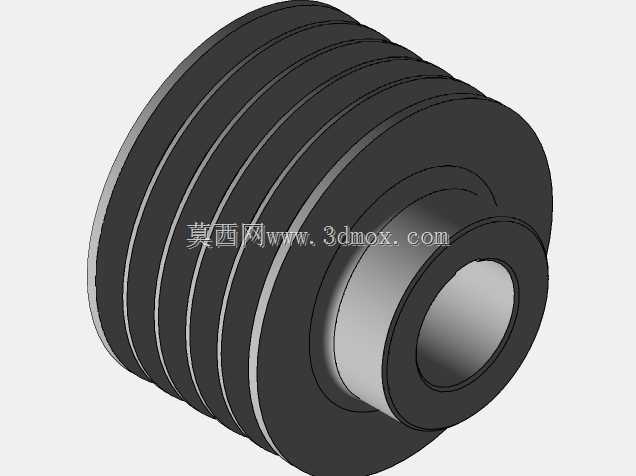

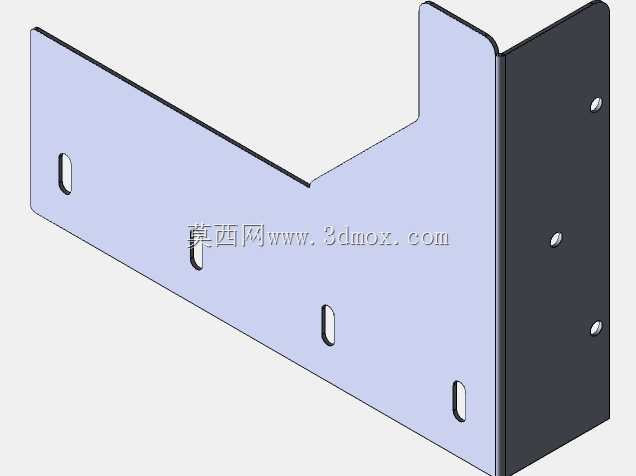

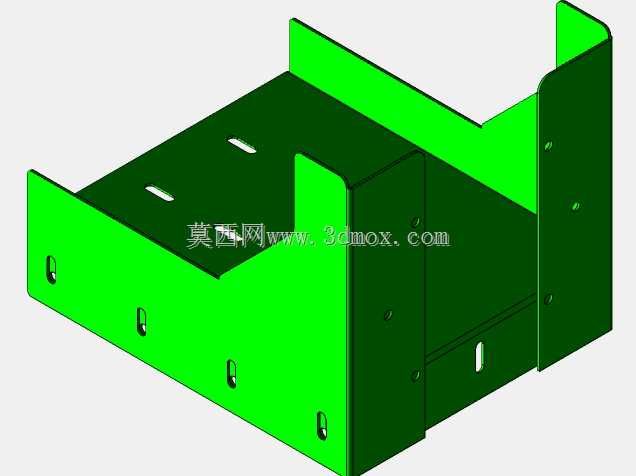

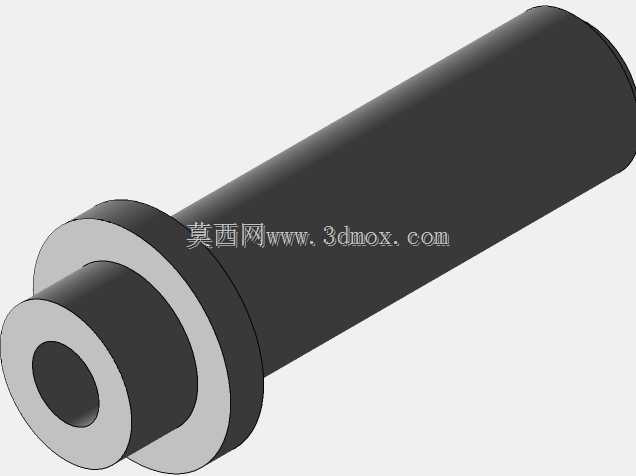

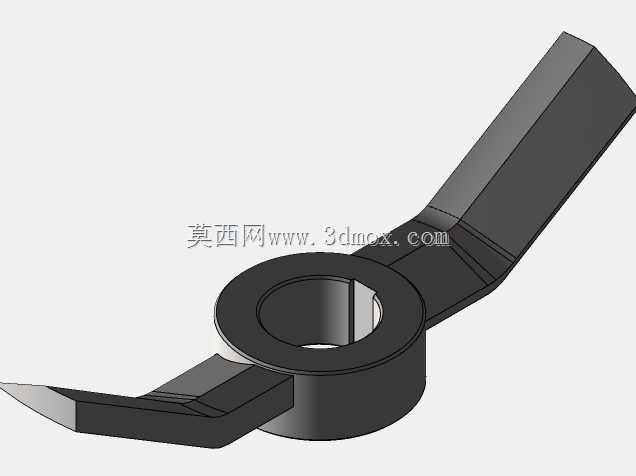

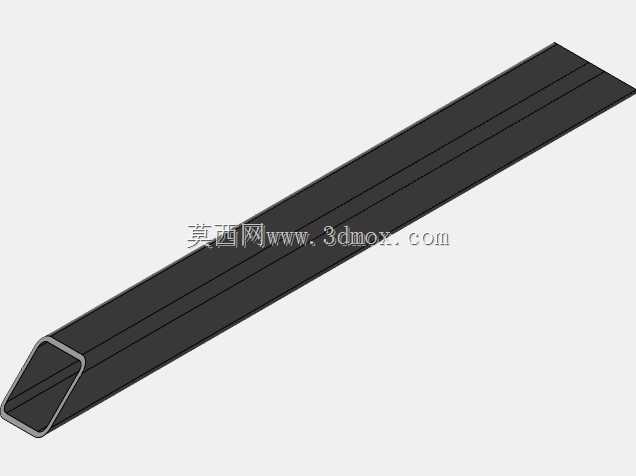

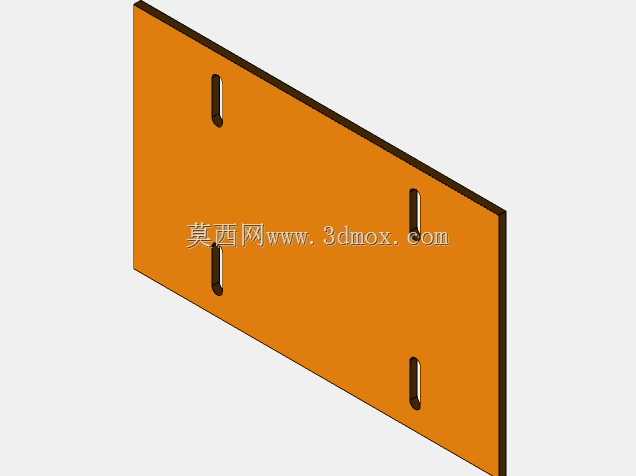

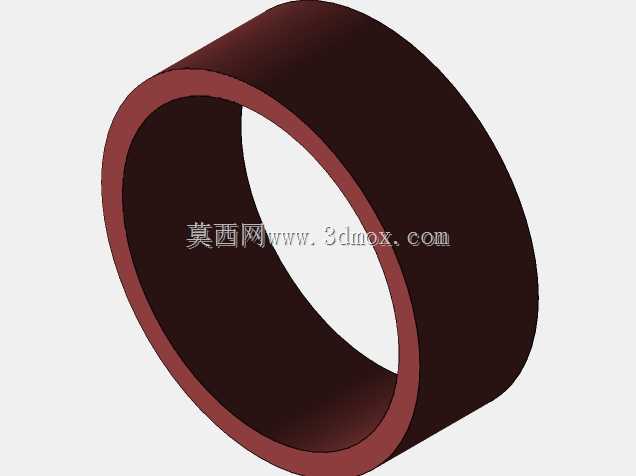

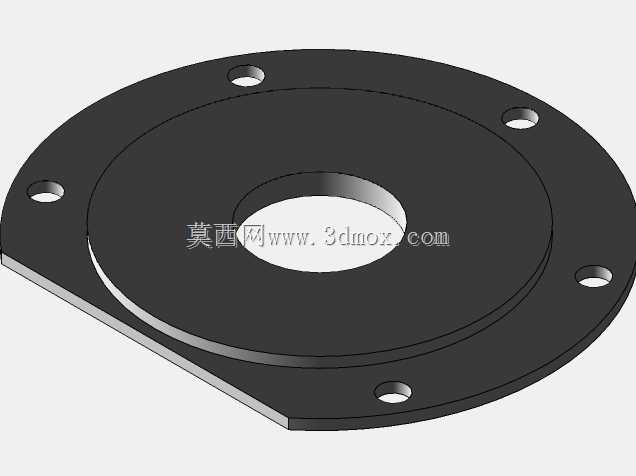

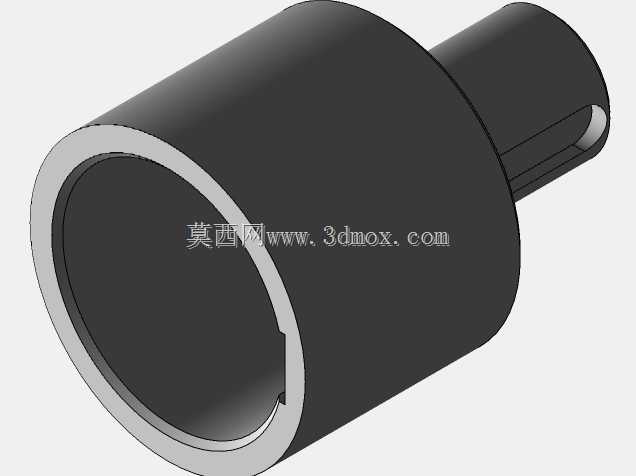

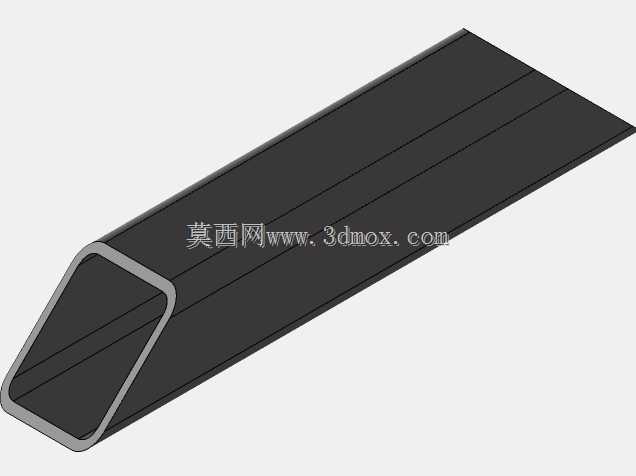

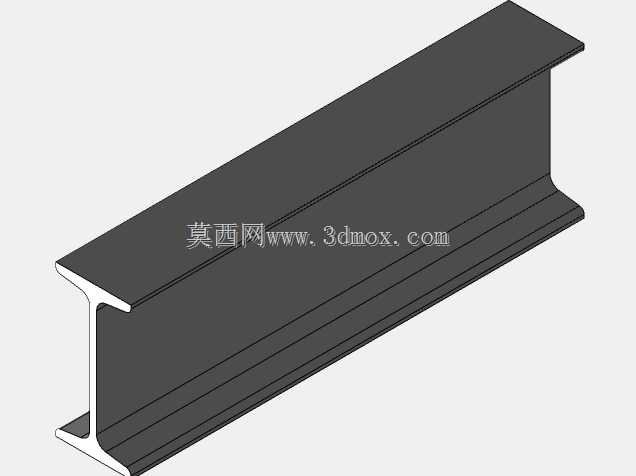

　　可实现轴承的轴向定位，防止搅拌过程中转子轴向窜动影响搅拌精度。外圈筒壁的周向安装孔可用于连接外置的搅拌桨叶固定座，根据不同搅拌工况需求，可灵活更换不同形式的桨叶组件，适配低粘度流体高速搅拌、高粘度物料低速刮壁等不同作业需求。从安装边界来看，该壳体的轴向长度与外径比例经过匹配设计，可适配常规容积搅拌罐的中心安装位，上端法兰可对接驱动电机的输出轴连接座，安装时需保证内圈轴承位与驱动轴的同轴度公差控制在0.02mm以内，避免高速转动时出现偏心振动。辐条的截面采用矩形构型，在保证径向支撑强度的同时，可减少流体经过时的切向阻力，所有棱边均做了R2圆角过渡，避免应力集中造成的结构疲劳损坏，同时减少物料在结构棱角处的挂壁残留，

　　方便作业后的腔体清理。在实际选型应用中，该结构可根据接触物料的腐蚀特性，选用304不锈钢、碳钢衬塑或者工程塑料材质加工，对应的壁厚可根据搅拌物料的密度、搅拌转速做对应调整，当用于高固含量物料搅拌时，可适当增加辐条的截面厚度，提升结构的抗扭强度，避免大载荷下辐条出现变形断裂。结构的上下端面平行度公差需控制在0.03mm以内，保证安装后桨叶的端面跳动量符合设计要求，减少转动过程中的不平衡量，降低驱动端的轴承磨损速度，延长设备整体的维护周期。
