小型风力发电增速齿轮传动结构设计

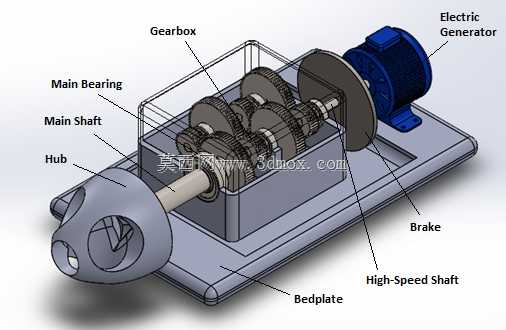

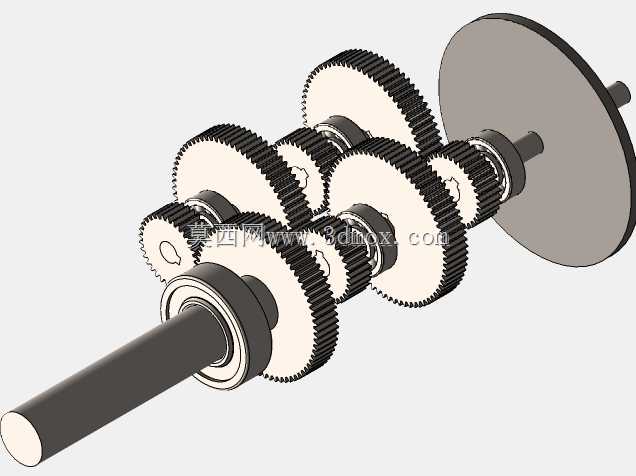

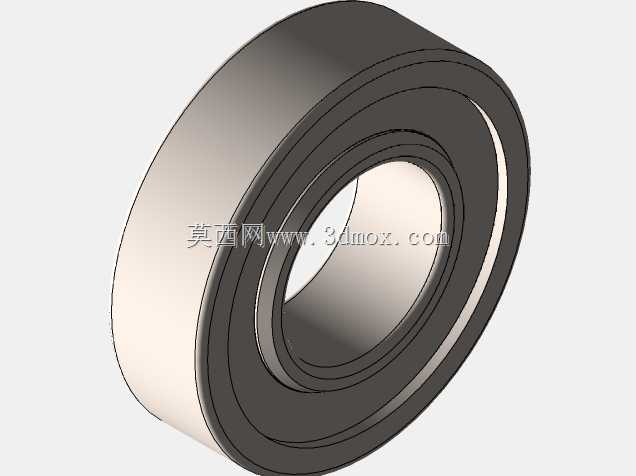

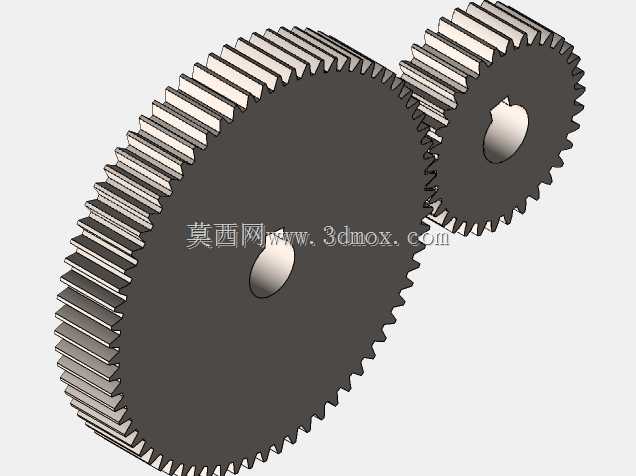

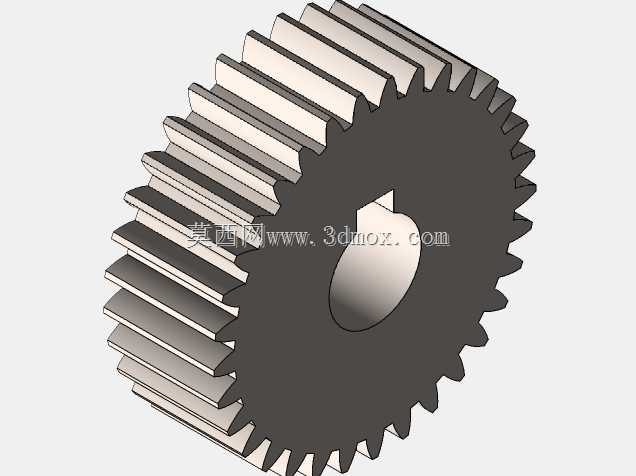

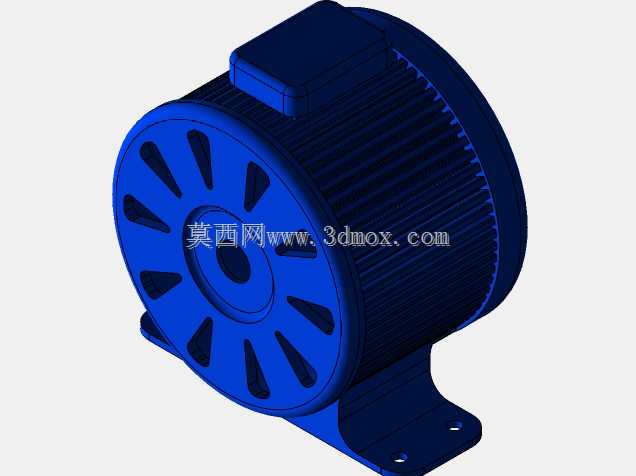

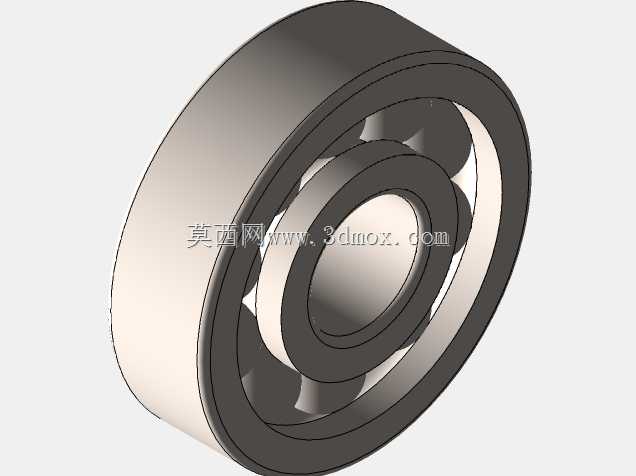

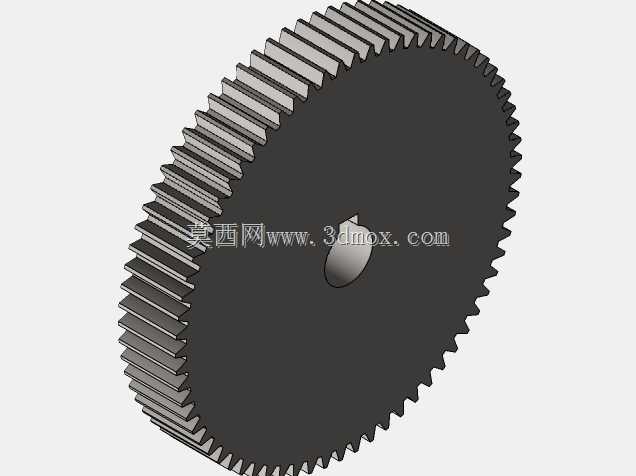

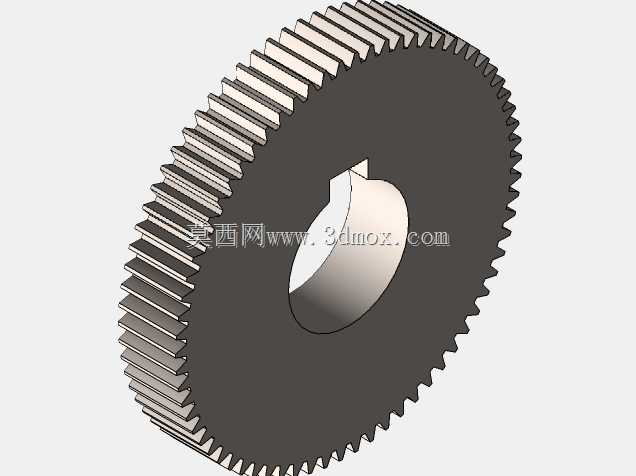

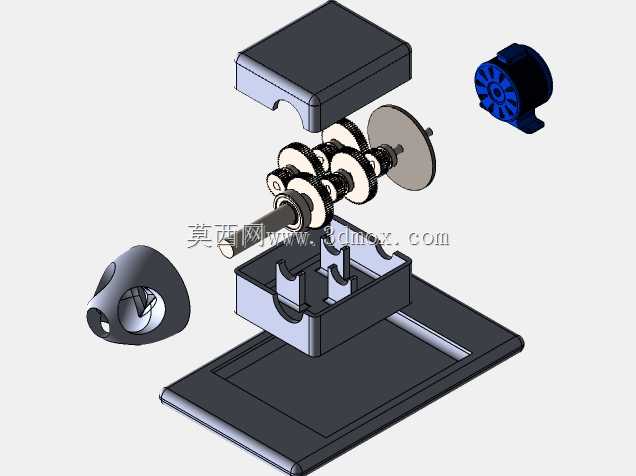

　　这套传动结构面向分布式小型离网风力发电场景设计，主要匹配千瓦级水平轴风力发电机组，承担风轮旋转动能到发电机输入端的转速匹配、扭矩传递功能，是小型风电系统中衔接风轮与发电单元的核心传动部件。整套结构采用平行轴多级圆柱齿轮增速布局，输入端通过轮毂直接连接风轮主轴，主轴承承担风轮传递的径向与轴向复合载荷，将风轮捕获的低转速大扭矩旋转动力，经多级齿轮啮合增速后传递到高速轴端，驱动后端的发电机完成机械能到电能的转换。设计过程中优先考虑户外长期运行的载荷特性，针对风轮输入的交变载荷、瞬时阵风冲击做了齿面接触强度与齿根弯曲强度校核，传动比设定为1:20，可将风轮端350RPM的输入转速提升至发电机适配的工作转速区间，

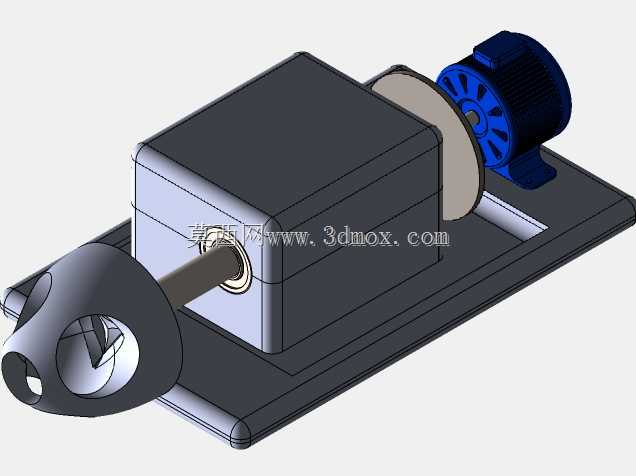

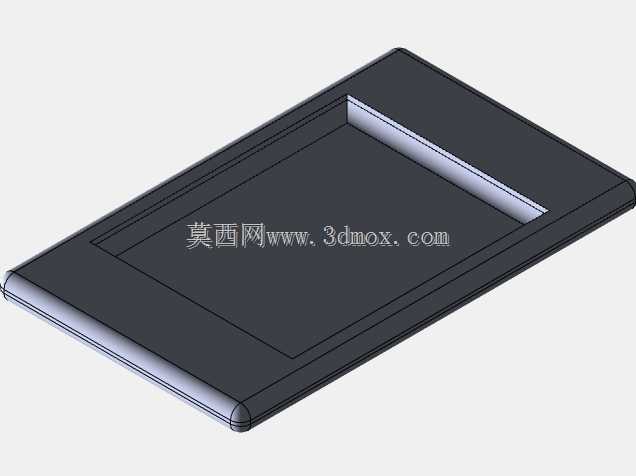

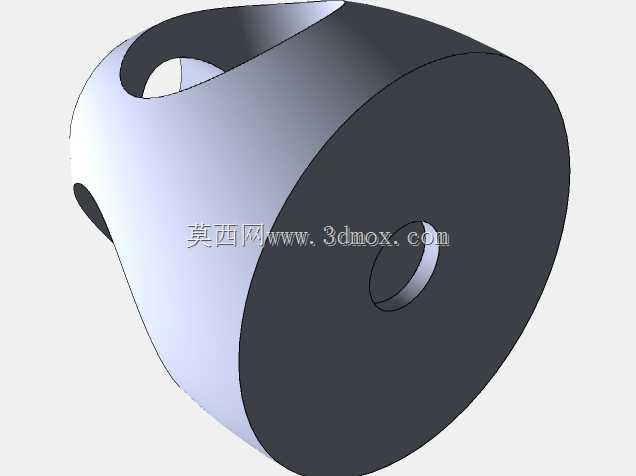

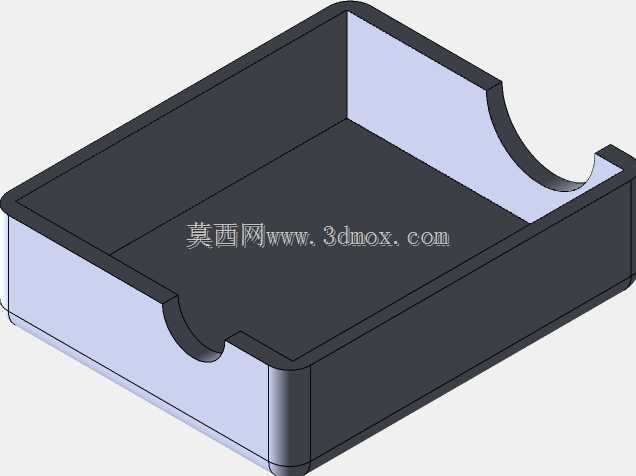

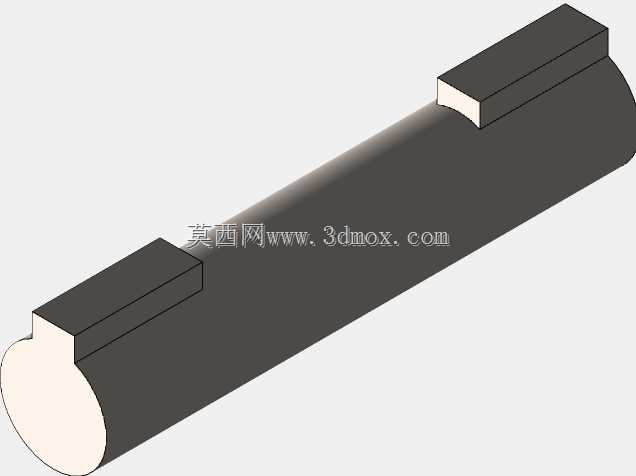

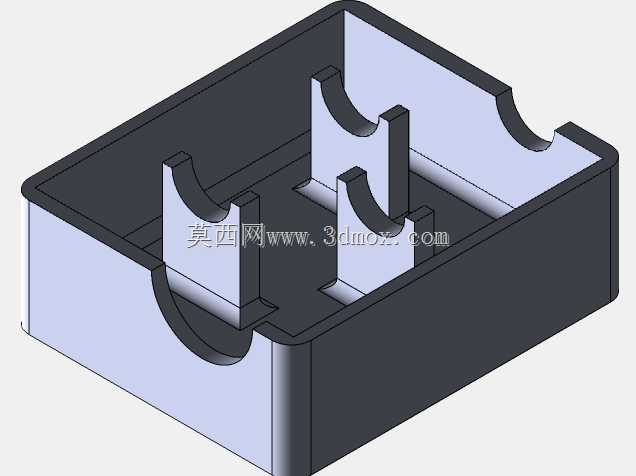

　　匹配常规小型永磁同步发电机的输入转速要求。结构布局上采用一体式机座安装形式，底座预留统一的安装定位基准面，可直接固定在风机机舱的内部安装平台上，各轴系的轴承位同轴度在建模阶段做了公差匹配，避免装配后出现轴系偏载导致的早期磨损。高速轴端集成制动机构，可在极端大风工况或设备检修时锁定轴系，防止风轮超速旋转损坏发电单元，机壳采用剖分式结构设计，方便后期运维时检查齿轮啮合状态、补充润滑脂。主轴伸出端的轮毂接口采用锥面配合加键连接的形式，可传递60Nm的主轴扭矩，同时承受1000N径向载荷与600N轴向载荷，满足小型风轮运行时的气动推力与自重载荷传递要求。建模阶段对各齿轮的啮合侧隙、轴系窜动量做了装配仿真验证，

　　确保各运动部件在运行过程中无干涉，齿轮润滑采用脂润滑形式，适配小型风电设备低维护量的使用需求，机壳内壁预留润滑脂存储腔，可减少长期运行时的润滑脂流失。整套传动结构的安装边界充分考虑小型风机机舱的内部空间限制，各部件的排布紧凑，在保证传动强度的前提下尽可能压缩轴向与径向尺寸，降低机舱整体迎风面积带来的风阻影响，同时底座的安装孔位采用标准化间距设计，可适配多数同功率等级小型风机的机舱安装接口，无需额外做安装支架的定制修改。
