三脚架式小型风力发电装置结构设计

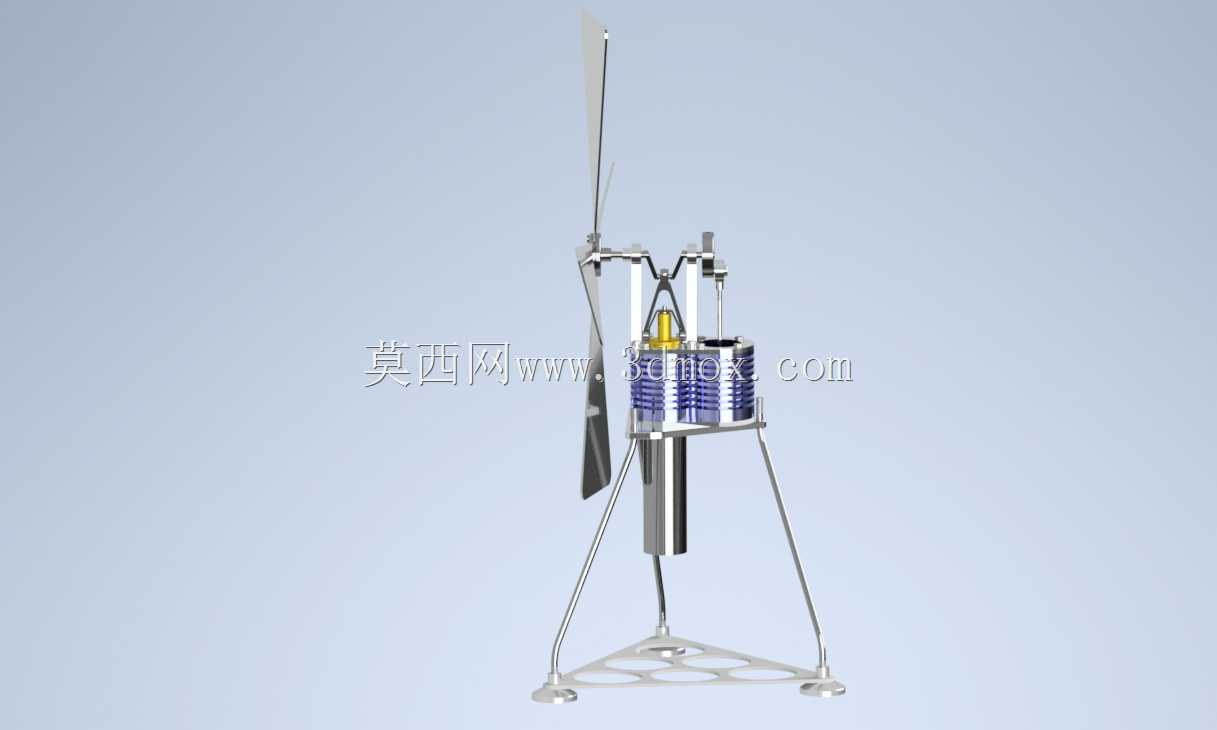

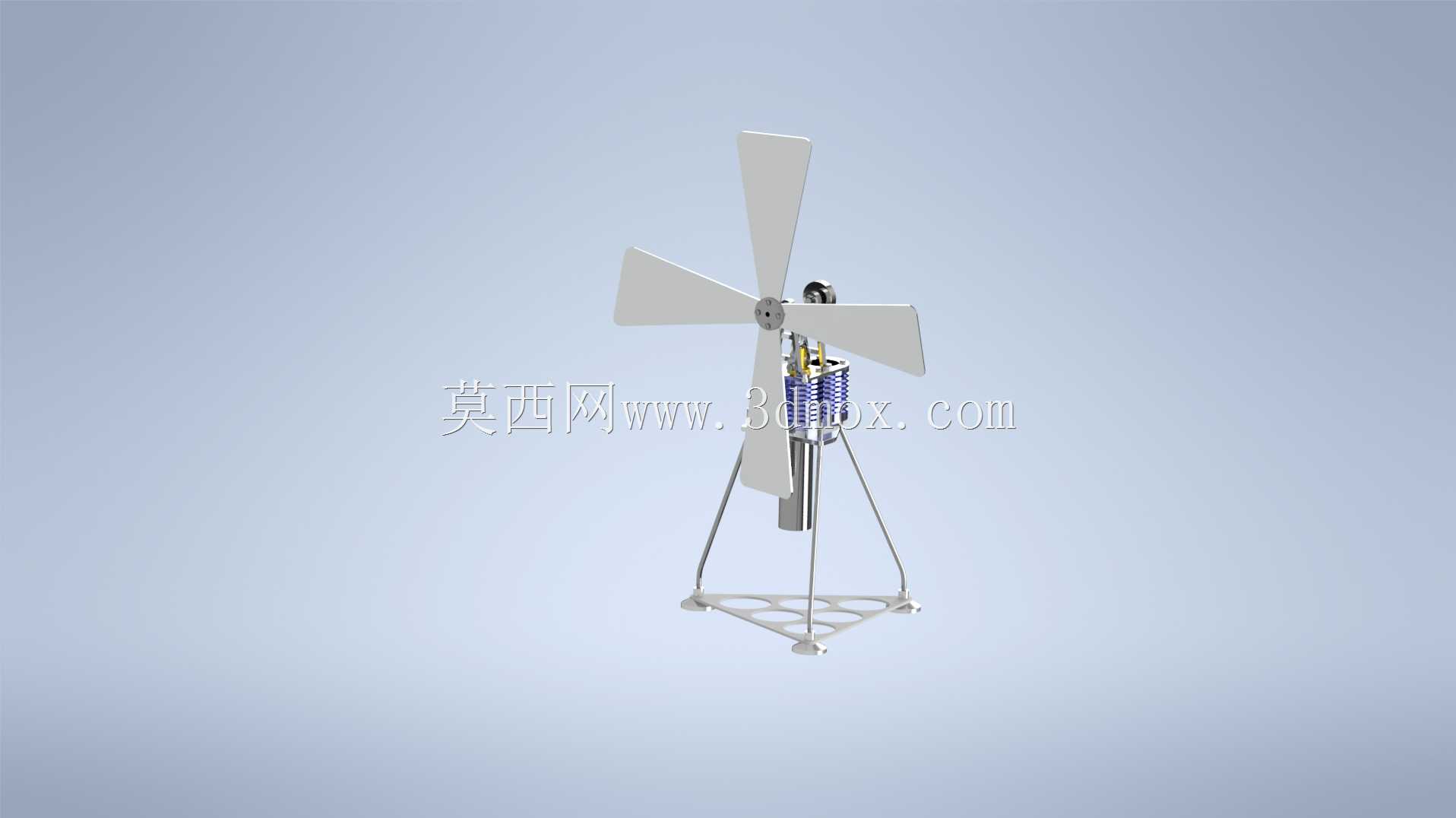

　　这款小型风力发电装置采用三脚架式支撑结构，整体设计偏向轻量化户外应用场景，可适配野外临时监测站点、偏远区域小型用电设备、户外露营独立供能等多种使用场景，能够在低风速环境下完成风能到电能的转换，为低功耗负载提供稳定电力输出。从结构设计逻辑来看，支撑部分采用三角桁架式布局，三根支腿呈120度夹角分布，底部通过带镂空减重的连接盘实现刚性固定，这种结构在保证支撑稳定性的同时，大幅降低了整体自重，支腿与上部主机舱的连接点采用铰接式设计，可根据安装地面的平整度微调支腿张开角度，适配不平整的野外安装基面，无需额外浇筑混凝土基础，大幅降低现场安装的工作量与成本。上部风轮采用四叶片平直翼型设计，叶片采用等宽薄壁结构，相较于常见的三叶片风机，

　　四叶片设计在低风速区间的启动扭矩更大，能够在风速较低的环境下顺利启动运转，叶片与轮毂的连接采用快拆式销轴结构，运输过程中可快速拆卸叶片，缩小整体包装体积，降低长途运输的空间占用。主机舱内部集成了发电模组与整流稳压组件，风轮转轴通过直连方式与发电转子连接，省去了齿轮增速结构，既降低了运转过程中的机械损耗与噪音，也减少了后期维护的故障点，适合无人值守的长期使用场景。从安装边界来看，该装置整体展开后支撑脚的外接圆直径可根据支腿张开角度在0.4米到0.6米区间调整，整体高度约0.8米，安装时仅需保证支撑脚与基面有足够的摩擦力，或通过底部预留的安装孔使用膨胀螺栓、地钉完成固定，即可抵御常规户外的阵风载荷。风轮旋转直径约0.5米，

　　运转过程中无突出的尖锐结构，外围无需额外设置防护栏，在人员偶尔经过的户外场景下使用也具备足够的安全性。结构设计过程中针对不同部件的受力特性做了材料匹配，支撑支腿采用薄壁金属管材，在保证抗弯强度的同时控制自重，叶片采用轻质工程塑料注塑成型，降低风轮转动惯量，提升风速变化时的响应速度，主机舱外壳采用薄壁包覆结构，既可以防护内部发电组件不受雨水、沙尘侵蚀，也不会额外增加过多上部重量，避免头重脚轻影响支撑稳定性。
