风电发电机组核心传动舱连接结构

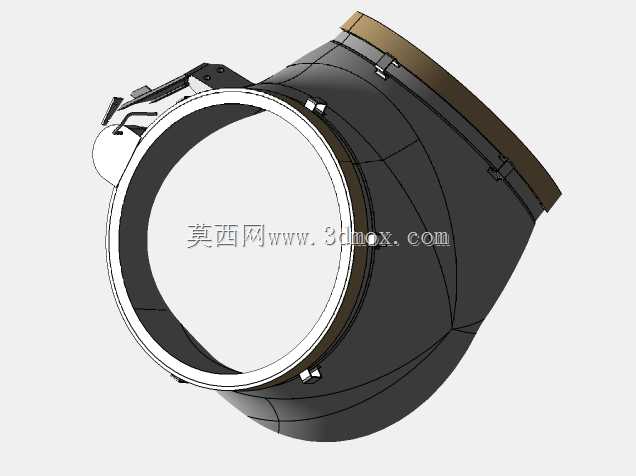

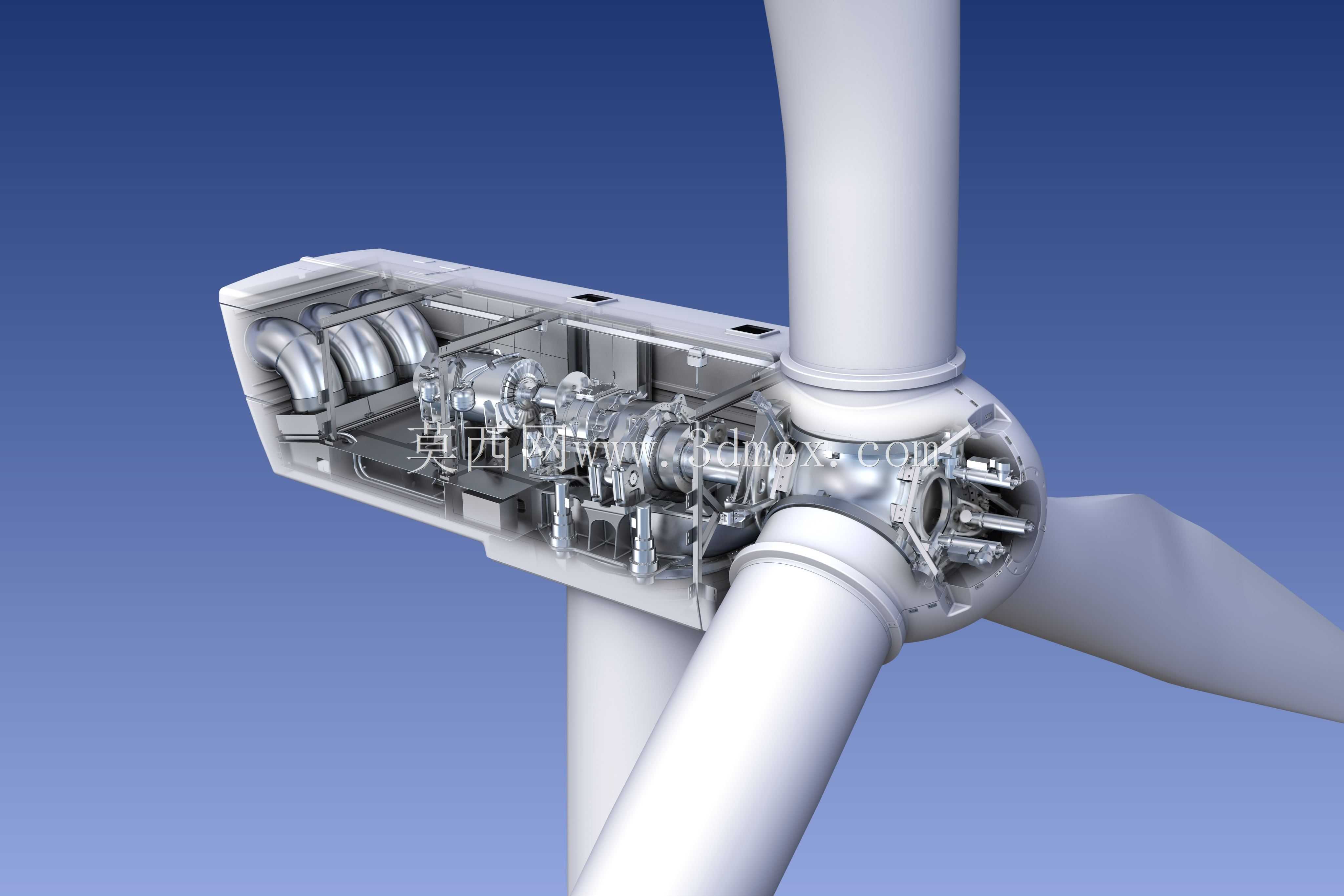

　　该结构件对应陆上与海上风力发电机组的核心承载连接段，布置在叶轮主轴与齿轮箱、发电机之间的传动链路中，是风电机组动力传递与载荷承载的关键部件。从实际工况来看，该构件需要同时承受叶轮输入的交变扭矩、不同风向带来的倾覆弯矩，以及极端阵风、机组启停、偏航动作产生的冲击载荷，因此整体采用厚壁铸钢基体作为主体，两端设置大直径对接法兰，法兰端面预留均匀分布的螺栓孔位，可分别与主轴轴承座、增速箱输入端实现刚性对接，法兰边缘的加厚凸台能够分散螺栓预紧力，避免长期交变载荷下出现连接面滑移或局部应力集中。

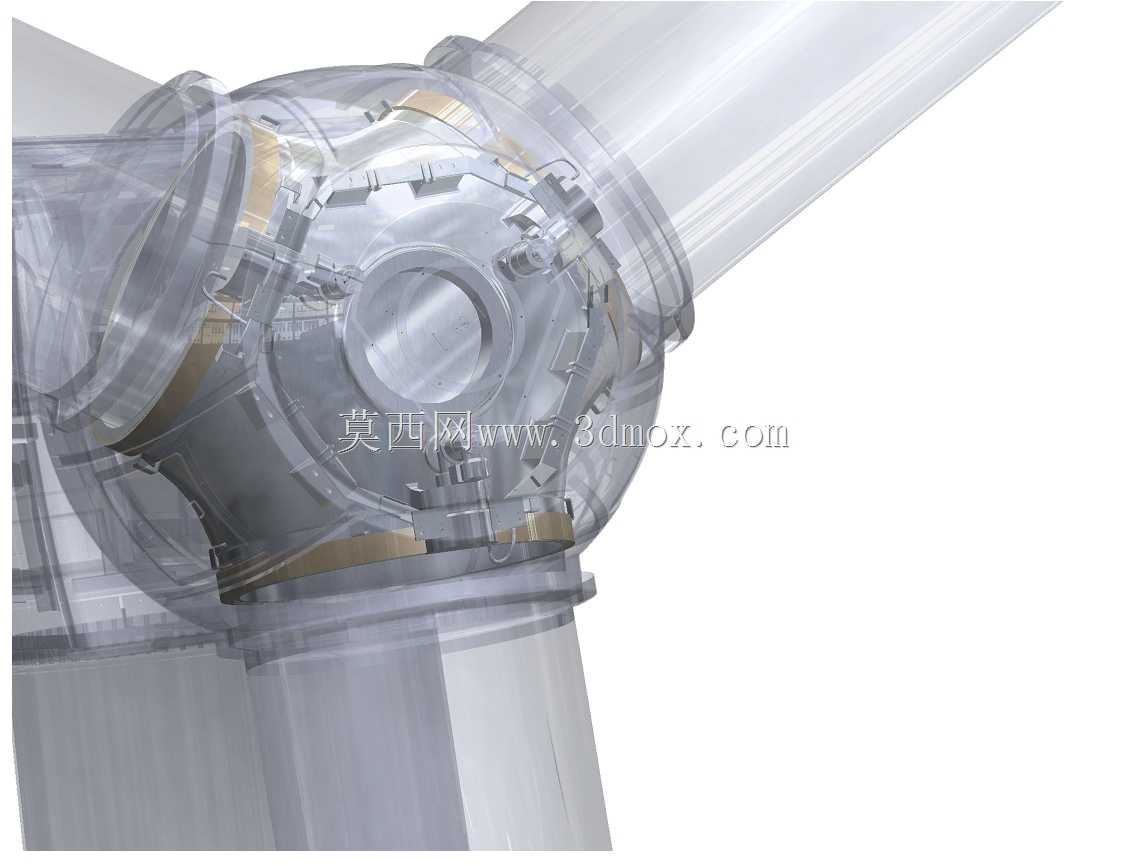

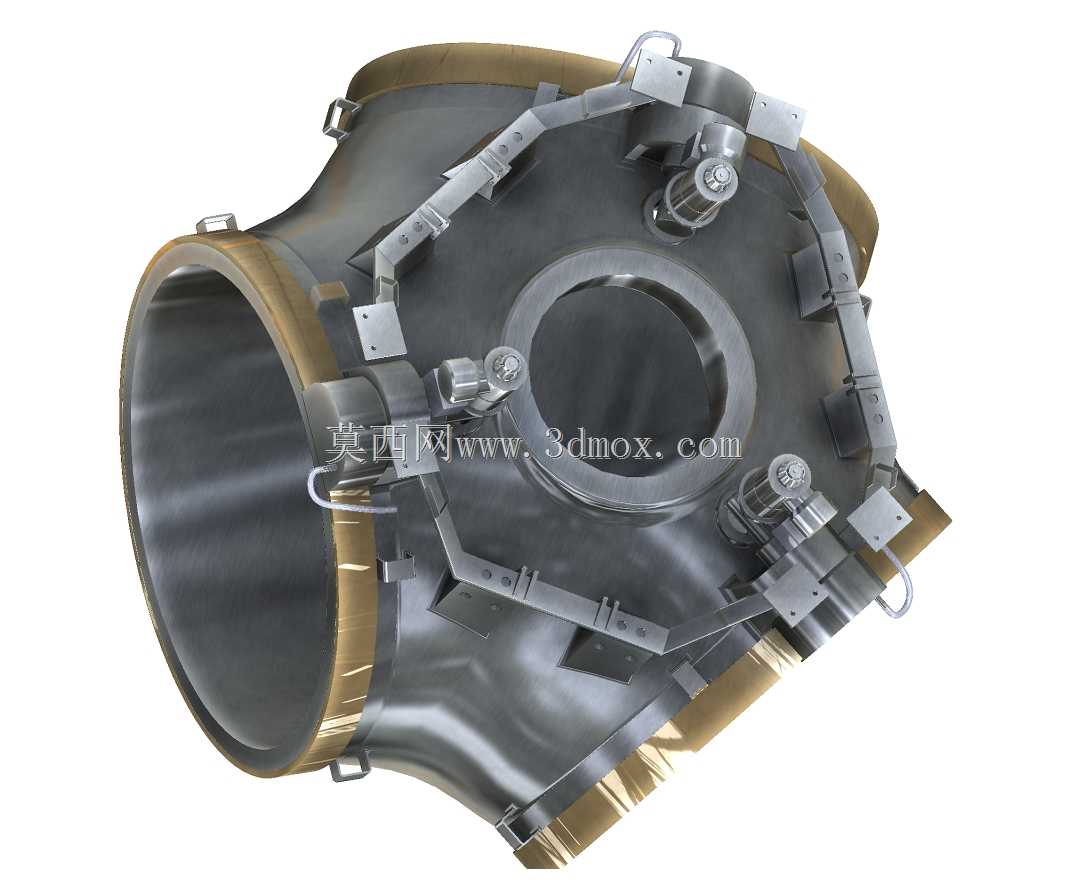

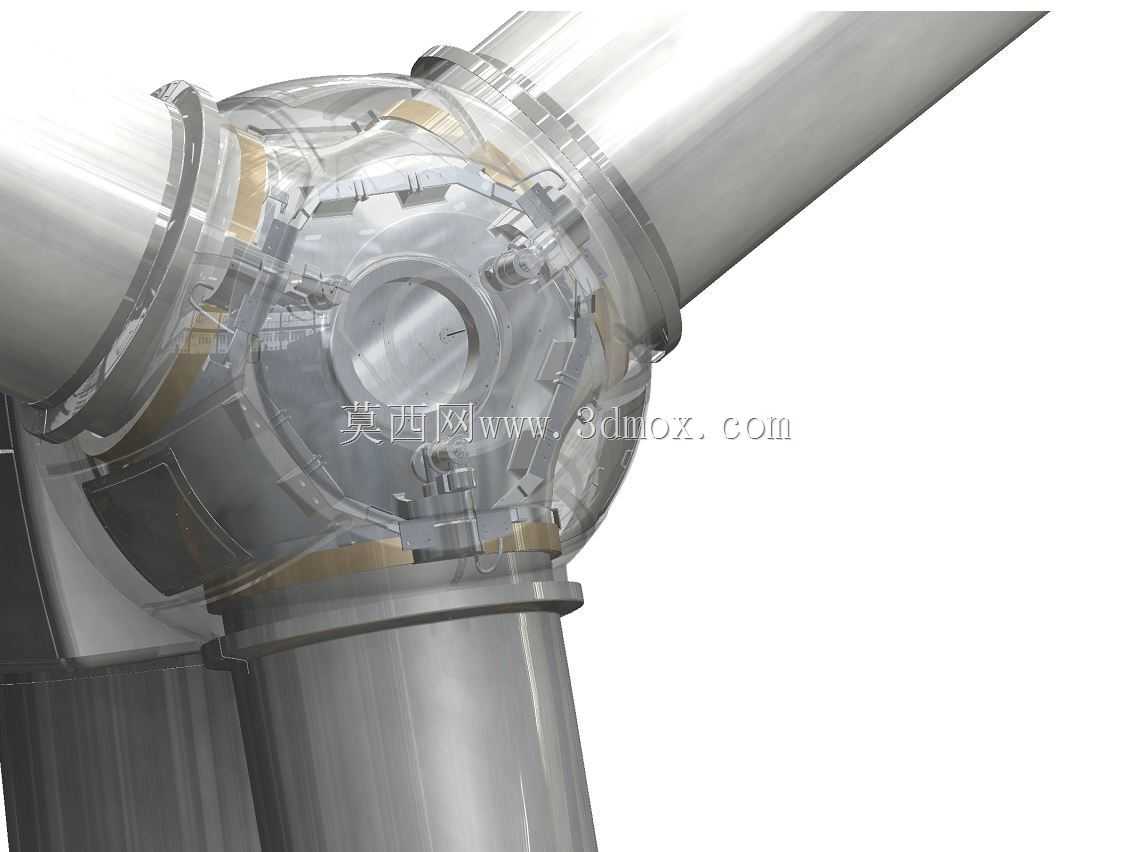

　　构件外周环绕布置的多组模块化安装支架，是设计中兼顾装配与运维的典型处理：支架采用折弯钢板焊接成型，通过螺栓固定在基体预设的安装凸台上，分别用于固定机舱内的润滑管路、转速传感器、制动液压管线、电缆走线槽，部分带铰接点的支架还可作为运维人员机舱内作业的临时挂点，支架上预留的长条形调节孔允许安装时根据管线实际走向微调位置，补偿装配累积误差。基体侧面开设的大尺寸检修人孔，配合带快拆结构的孔盖，运维人员可直接进入构件内部检查主轴密封状态、清理内腔积存的润滑脂杂质，无需拆解整段传动链路，大幅缩短机组故障停机时长。

　　从安装边界来看，该构件两端法兰的对接止口采用同轴度公差严格控制，保证装配后主轴与齿轮箱输入轴的对中精度，避免轴系不对中引发的振动超标；外周所有外伸支架的轮廓均控制在机舱罩的内部包络尺寸内，不会与机舱内壁的隔音层、冷却风道发生干涉。建模过程中完整还原了铸钢基体的过渡圆角、法兰螺栓孔、焊接支架的折弯细节、紧固件与铰接销轴的装配关系，结构工程师可直接基于该模型开展传动链轴系对中校核、支架静力学仿真、机舱内部布局干涉检查，也可作为风电整机概念设计阶段的传动段参考构型，验证不同功率等级机组的承载结构布局合理性。
