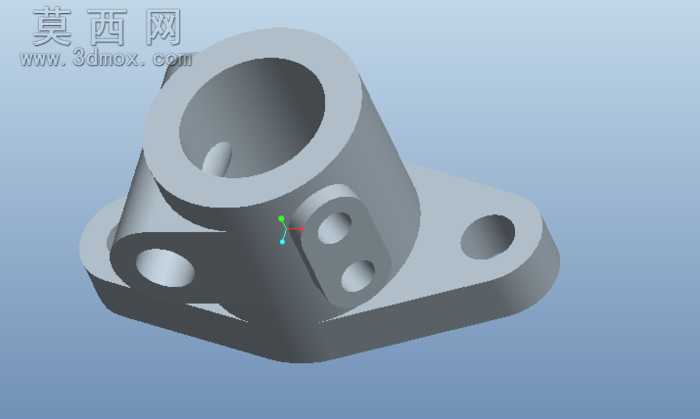

该零件采用三维参数化建模方式完成整体结构设计,建模过程中首先以底部法兰安装板为基准特征,绘制带圆角的三角形安装底板轮廓,在底板对应位置预留两个圆形安装通孔,用于后续通过紧固件完成零件的整体固定。主体部分为立式空心圆筒结构,建模时先拉伸生成圆筒外壁轮廓,再通过抽壳命令形成内部中空的轴孔腔体,腔体内部预留定位凸台结构,可与配套轴类零件实现周向定位,避免装配后出现相对转动。在圆筒侧壁与底板的连接位置,设计有两处带双孔的连接凸耳,凸耳与圆筒外壁、底板之间均采用圆角过渡处理,既可以减少应力集中提升结构强度,也能优化零件的成型工艺性,避免尖锐棱角带来的加工与装配风险。建模全程对各特征的尺寸参数进行关联约束,安装孔的中心距、圆筒的内外径、凸耳的孔位间距等关键尺寸均设置为可调整参数,方便后续根据不同的装配需求快速修改模型规格。材质赋予阶段为模型设置哑光金属质感,模拟铸铁类五金零件的表面效果,渲染时采用柔和的侧向打光,清晰呈现各结构的凹凸层次与连接关系,直观展示零件的整体形态与装配特征。整体设计兼顾结构实用性与工艺合理性,各连接部位的加强结构可有效提升零件的承载能力,中空轴腔可减轻零件整体重量,底部法兰的安装形式也让零件的拆装维护更为便捷,可作为通用机械中的轴类支撑、管路连接等场景的配套构件使用。
------分隔线----------------------------
说点什么吧
- 全部评论(0)
还没有评论,快来抢沙发吧!
- 模板大小 1.31 MB
- 售价 10金币
- 浏览次数
- 系统要求 PTC Creo Elements,效果图,SolidWorks,AutoCAD,STEP/IGES,
- 软件分类 通用五金配件
