方形法兰安装式阀块结构件设计

项目分类:阀门 发布时间:2025-10-12 ID:1086294
  • 方形法兰安装式阀块结构件设计
  • 方形法兰安装式阀块结构件设计

该阀块结构件主要应用于中小通径液压控制系统、气动回路的阀组集成安装场景,作为各类插装阀、换向阀的承载基座,可直接固定在设备阀台、执行机构旁的安装面,减少管路连接点,降低流体泄漏风险,在小型液压站、自动化生产线气路控制单元、工程机械的辅助控制阀组中都能见到这类结构的应用。从实际使用场景来看,这类带方形安装法兰的阀块,通常适配安装空间紧凑、需要阀组贴近执行元件布置的工况,比如机床夹具的控制回路、小型顶升机构的动力控制单元,不需要额外搭建阀架,通过法兰上的四个安装孔即可直接完成固定,安装后整体结构刚性充足,能承受阀件换向时产生的液压冲击,不会出现固定松动的问题。

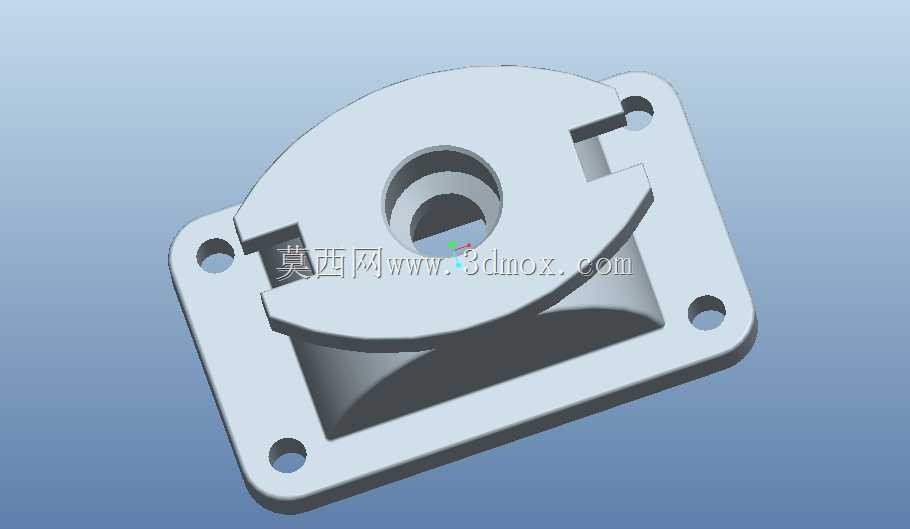

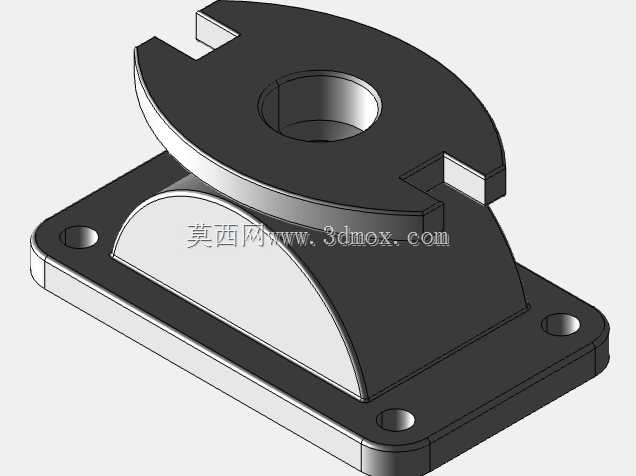

设计层面,该结构采用一体化铣削成型思路,主体安装法兰为矩形结构,四个角位设置通孔安装位,安装孔的位置公差控制在±0.1mm范围内,保证与安装面的定位精度,避免安装时出现孔位错位导致的密封面贴合不严问题。主体上部的弧形腔体结构,是为了容纳插装式阀件的下部阀芯腔体,腔体内部的流道过渡处均做了圆角处理,减少流体经过时的局部压力损失,同时避免流道直角处产生的气蚀、冲蚀问题,延长阀块的使用寿命。中心位置的通孔为流体主通路口,可根据实际通径需求匹配对应规格的阀芯,上部的缺口结构是为了给阀件的调节手柄、接线端口预留操作空间,避免安装后阀件操作部件与阀块本体产生干涉。

从安装边界来看,方形法兰的外轮廓尺寸适配常规的阀组安装间距,相邻阀块并排安装时不会出现轮廓干涉,法兰厚度经过强度校核,在额定16MPa的工作压力下,法兰面的变形量控制在0.02mm以内,保证与安装面之间的密封件压缩量处于合理区间,不会出现渗漏。上部腔体的高度尺寸经过匹配计算,安装标准插装阀后,阀件的上端面不会超出设备预留的维护空间,方便后期对阀件进行检修、更换,不需要拆解周边的管路即可完成阀件的拆装作业。

功能特性上,该结构将安装固定、阀件承载、流道集成三个功能整合在单一构件上,相比传统的管式阀连接结构,减少了至少4处管路接头,不仅降低了装配工作量,也减少了潜在的泄漏点。腔体内部的流道经过优化设计,流体从中心通孔进入后,可通过周边预留的工艺孔连接不同的控制口,实现单阀块集成进油、回油、工作油口的多通路布局,不需要额外外接过渡块。法兰面的安装孔采用沉孔设计,螺栓安装后头部不会突出法兰表面,保证法兰面与安装基准面完全贴合,密封件可均匀受压,密封可靠性更高。

在实际选型应用中,这类阀块结构可根据输送介质的不同调整材质,普通液压油工况采用45号钢调质处理即可满足强度要求,水基介质、腐蚀性介质工况可更换为不锈钢材质,表面做钝化处理提升抗腐蚀能力。结构的安装孔位可根据实际安装需求调整孔距,适配不同规格的安装面,上部的腔体尺寸也可根据匹配的阀件型号做对应调整,具备较强的适配性,不需要重新做整体结构设计,仅需调整局部尺寸即可适配不同参数的阀件使用。
