3mm厚折弯式DIN导轨安装固定支架

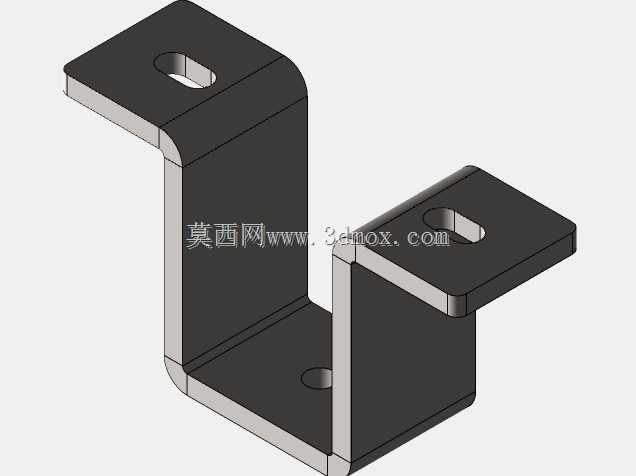

　　这款折弯成型的金属支架，核心服务于电气柜、工控设备内部的DIN标准导轨安装场景，日常在低压配电柜、分布式IO接线盒、小型设备控制模组的装配环节中，常用来实现导轨与安装基面的刚性连接，解决非标安装面无法直接卡装标准导轨的适配问题。从结构设计逻辑来看，整体采用等厚板材一体折弯成型，全程保持3.0mm的板材厚度，没有做局部减薄或者额外的焊接拼接，既规避了焊接带来的变形应力，也能保证长期承重下的结构刚性，不会因为柜内元器件的长期负载出现折弯处蠕变变形。支架两端的安装面各开设了一个长圆形调节孔，这类孔型在实际装配中容错率更高，不需要安装孔位完全对齐，现场装配时可以顺着长孔方向微调导轨的前后位置，抵消基面加工、导轨裁切带来的尺寸误差，

　　降低现场安装的配作难度。中间下沉的U型折弯段刚好留出导轨的安装空间，底部预留的定位孔可以配合螺丝实现导轨的底部锁紧，避免导轨在支架上出现横向窜动，哪怕是柜内布线时拉扯线缆，也不会带动导轨移位。从安装边界来看，两个安装耳的外伸尺寸经过核算，折弯处的圆角过渡不会和柜内的走线槽、相邻元器件产生干涉，安装基面只需要预留两个对应孔位，不需要做沉头或者特殊的避让加工，普通冷轧钢板或者绝缘安装板都可以直接固定。设计时特意将折弯内R角控制在板材厚度的1倍左右，既符合常规钣金折弯的工艺要求，不会出现折弯处开裂或者外侧拉伸变薄的问题，也能让支架整体的外形更规整，没有多余的突出棱角，避免装配时划伤线缆或者操作人员。这类支架在实际使用中，

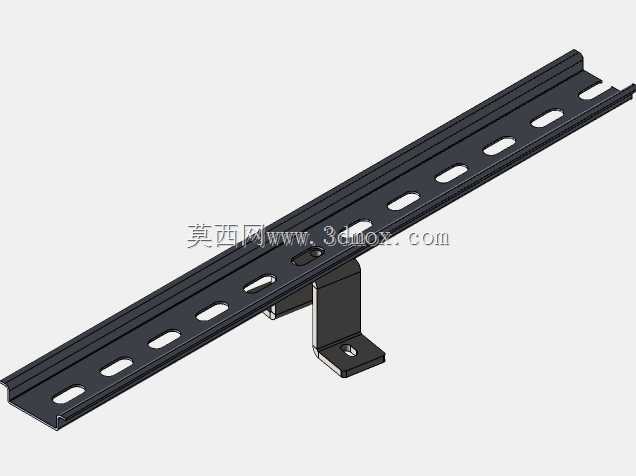

　　往往是成组配合使用，单根标准长度的DIN导轨搭配2到3个该款支架，就能实现稳定的悬空固定，不需要导轨全程贴靠安装基面，给柜内的背部走线留出足够的过线空间，尤其适合紧凑型控制箱的内部布局优化，在有限的柜内空间里兼顾安装强度和走线便利性。
