桌面级FDM熔融沉积成型3D打印设备结构

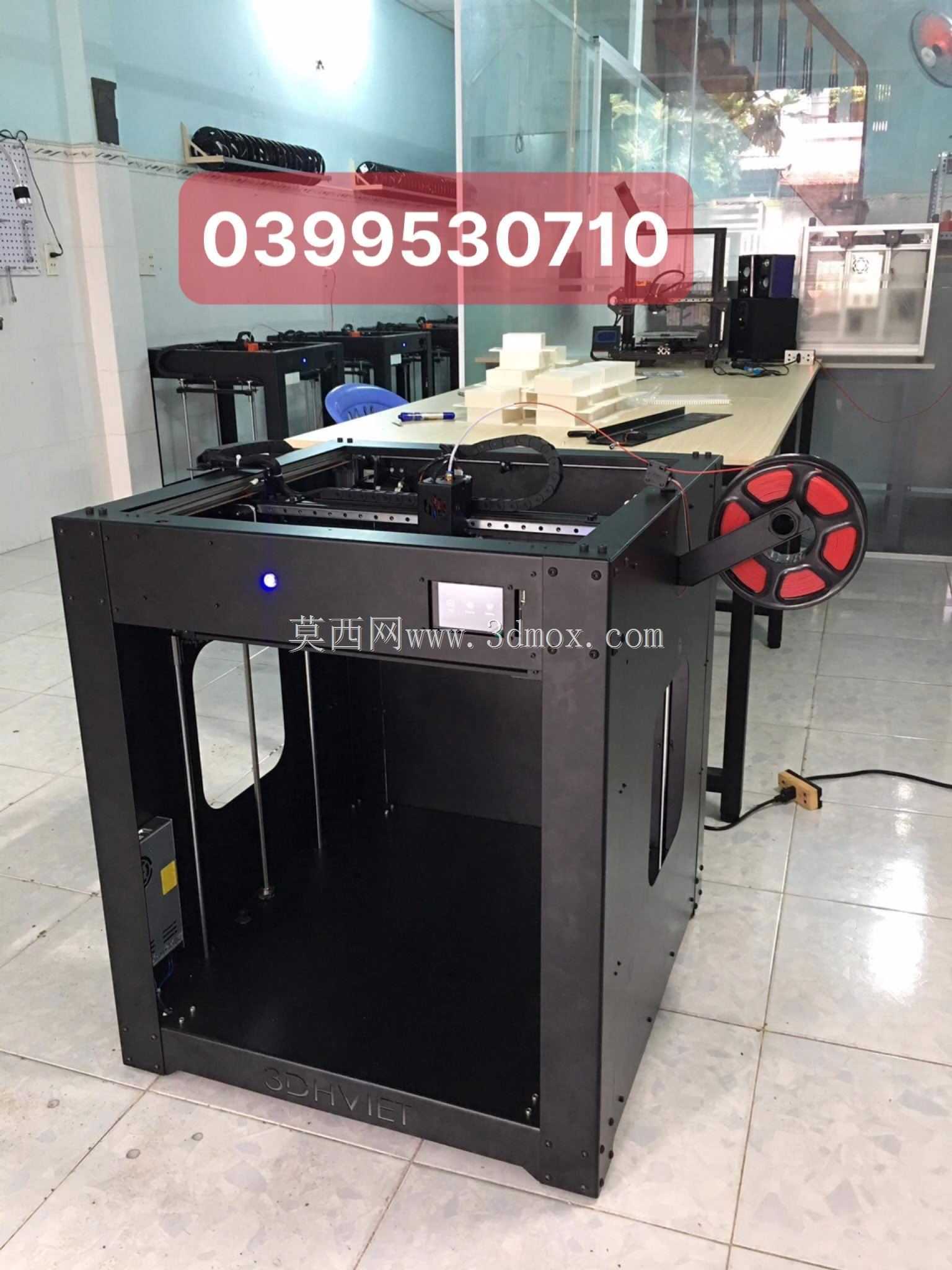

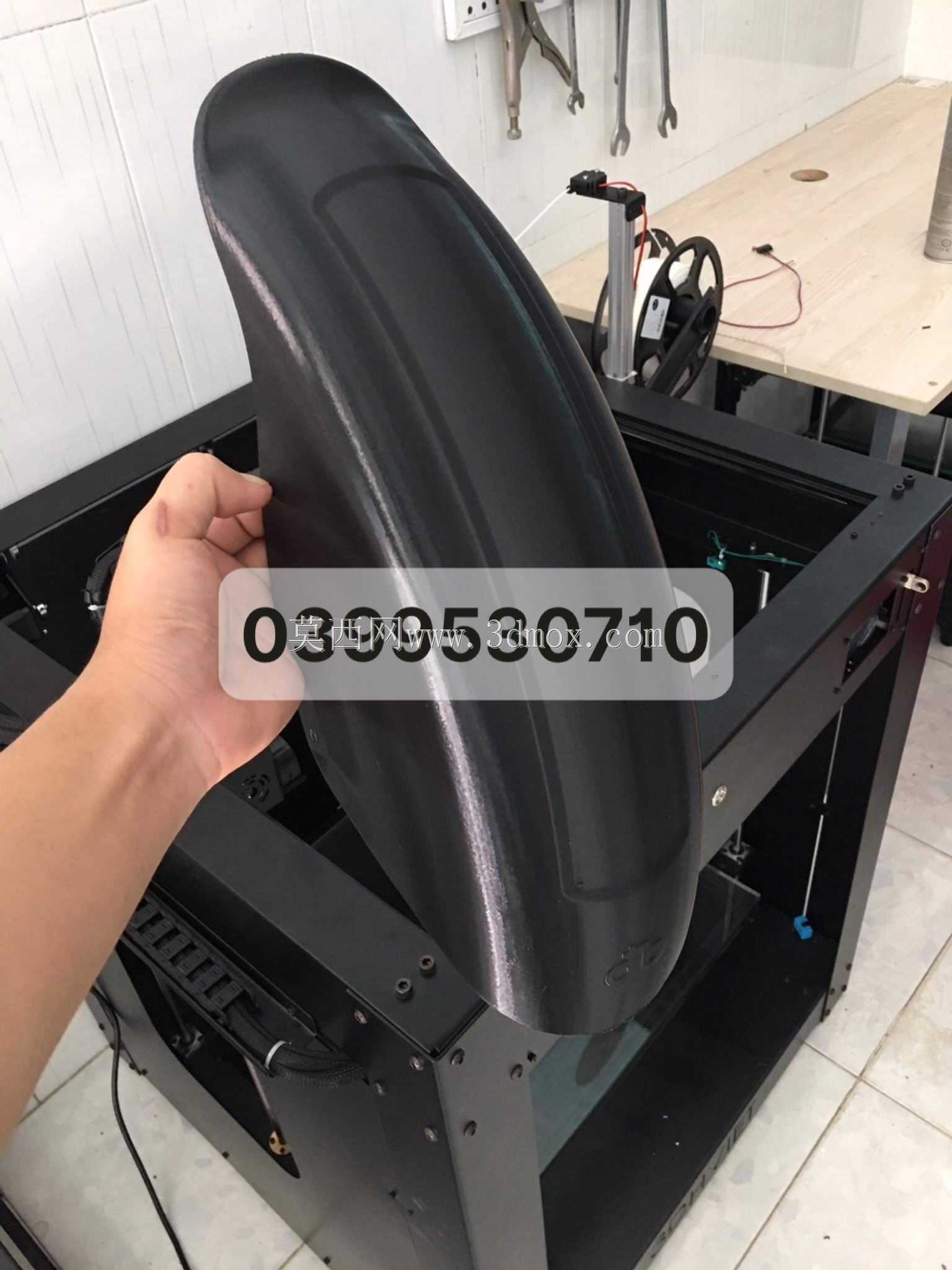

　　这款桌面级FDM打印设备的结构设计，首先围绕小批量原型制作、教学实训、个人创客创作这类核心应用场景展开，整体机架采用钣金折弯拼接的框架式结构，没有采用常见的铝型材拼装方案，钣金件之间通过定位孔配合紧固件连接，成型区域的四周预留了足够的安装余量，避免运动组件运行时出现结构干涉。设备右侧外置的耗材架采用轮式支撑结构，适配1kg规格的标准耗材盘，料盘转轴的高度经过测算，刚好让耗材导出的角度与挤出机进料口形成顺畅的走丝路径，减少送丝过程中的阻力波动，避免打印过程中出现断料、送丝不足的问题。

　　从功能布局来看，设备的控制模块与电源模块集中布置在机架后侧的封闭腔体内，和前方的成型工作区做了物理分隔，既可以避免打印过程中产生的少量塑料碎屑飘入电路部分造成短路风险，也能让整机的走线更加规整，后期维护时不需要拆解整个成型区域就能完成电路部分的检修。成型腔体的前侧预留了透明观察窗的安装位，两侧开设了通风槽，既可以实时观察打印过程中的成型状态，也能让腔体内的温度保持在合理区间，避免PLA这类耗材打印时因为腔体温度过高出现制件软化变形的问题。

　　设计过程中对Z轴运动组件的安装基准做了反复调校，两根垂直导向光轴的安装面采用一次装夹加工完成，保证平行度公差控制在0.05mm以内，避免打印过程中Z轴上下运动出现卡顿、层纹错位的问题。打印平台的安装位置预留了调平弹簧的调节行程，四个调平点的位置分布在平台的四个角，配合手动调平旋钮可以快速完成平台水平度校准，不需要额外增加复杂的自动调平结构就能满足日常打印的精度要求。整机的外部尺寸控制在桌面设备的合理范围内，宽度、深度、高度的比例经过优化，放置在常规工作台上不会占用过多操作空间，设备底部预留了脚垫安装位，可以调节整机水平度，抵消工作台面不平整带来的安装误差。设备前侧的操作面板位置设置在机架上部靠前的位置，操作高度刚好匹配使用者站立或坐姿操作的视线高度，不需要弯腰就能完成参数设置、打印启停的操作，交互逻辑符合日常设备的使用习惯。走丝路径上还预留了断料检测模块的安装位，后期可以根据使用需求加装检测组件，实现耗材耗尽时的自动暂停提醒，减少无人值守打印时的耗材浪费问题。
