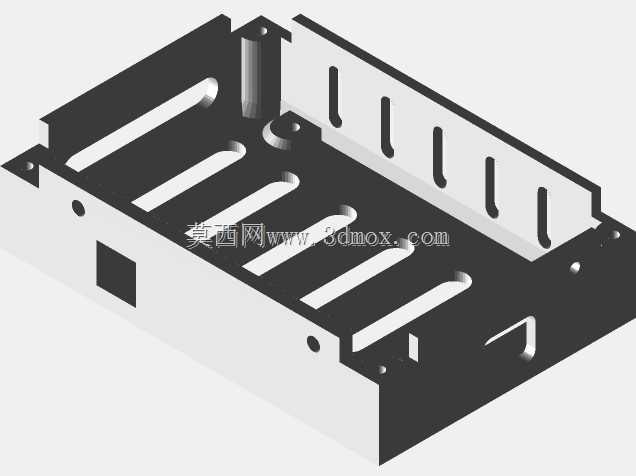

工业级大尺寸FDM熔融沉积成型设备结构

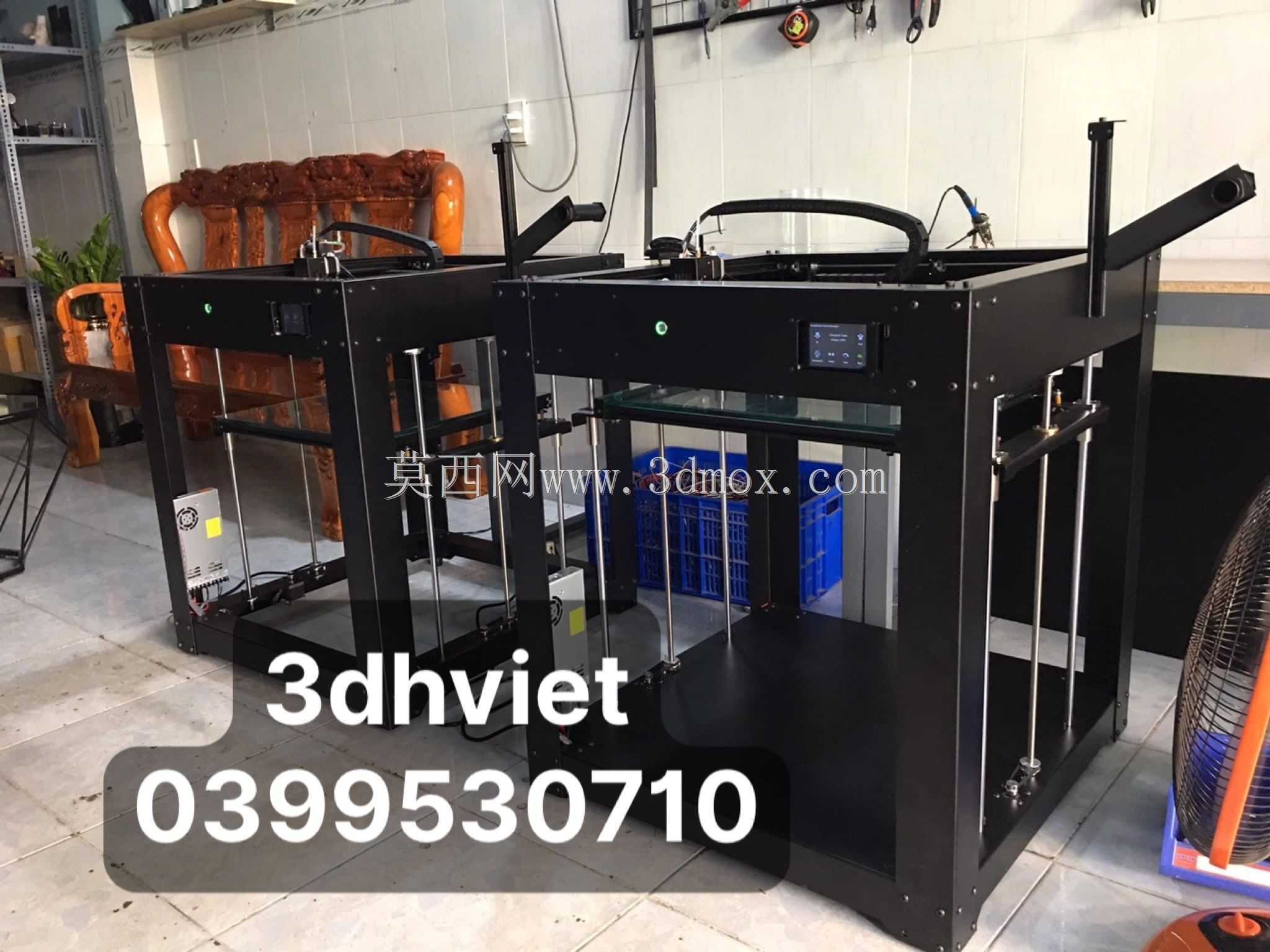

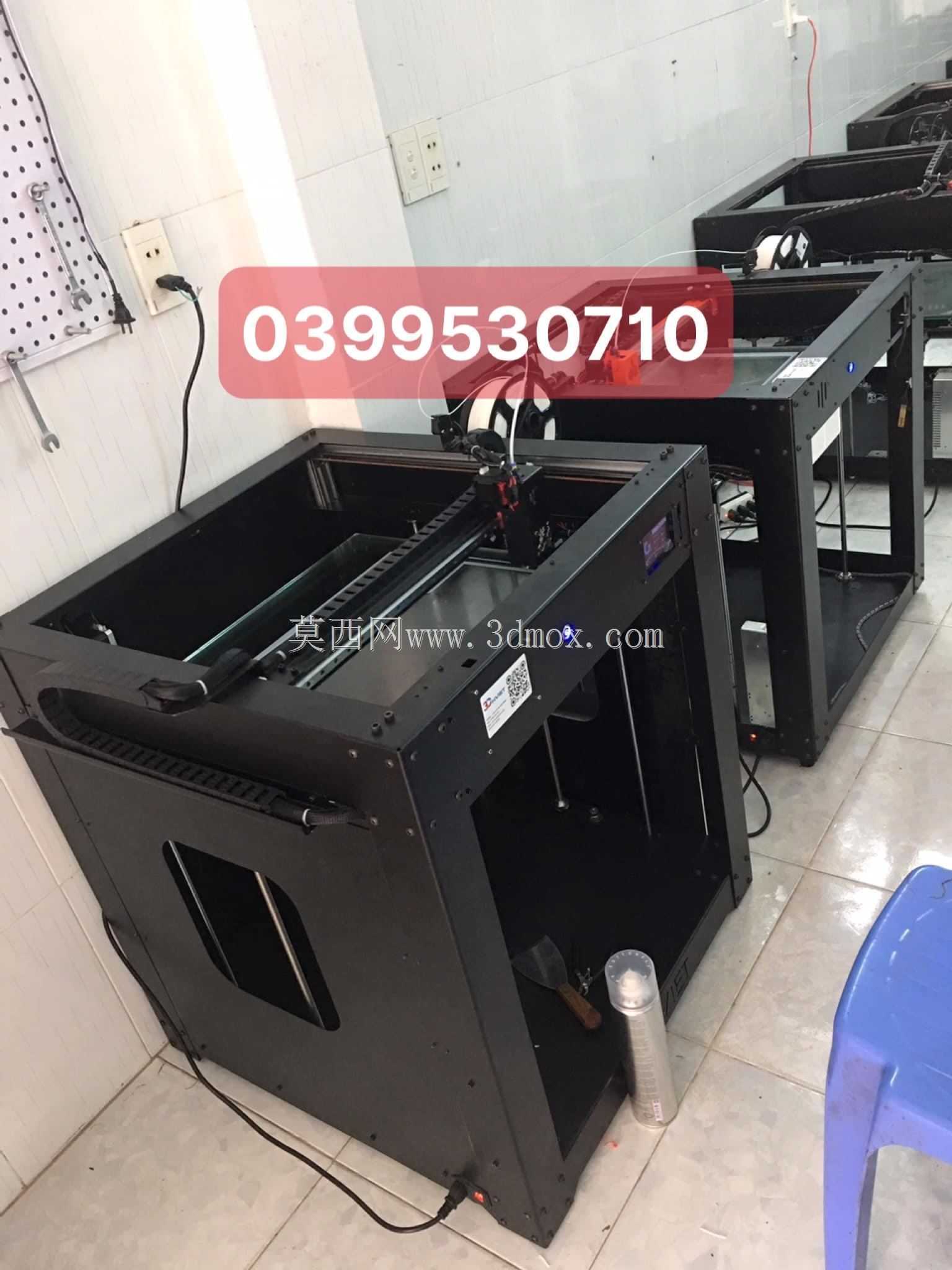

　　该设备面向工业级小批量制件、工装夹具快速打样、大尺寸创意构件制作场景设计，区别于桌面级小尺寸机型，整体采用方通焊接加钣金拼装的框架结构，底部预留可调脚轮安装位，既满足车间内短距离移位需求，也可通过调节脚杯实现整机水平校准，抵消地面不平整带来的传动精度偏差。设备成型腔体采用开放式前部取件设计，两侧预留透明防护板安装槽，既可以观察打印过程中耗材熔融、层叠堆积的状态，也能避免车间内浮尘落入成型区域影响制件表面质量，Z轴传动采用双侧光轴导向加精密丝杆传动的布局，相比单丝杆单侧导向结构，大幅降低打印头移动过程中的平台倾斜风险，可支撑大重量平台长时间连续运行不出现偏移。X、Y轴传动组件布置在设备上部框架区域，采用同步带传动搭配线性导轨的组合，

　　兼顾高速移动下的响应速度与定位精度，打印头组件预留快换接口，可根据打印耗材类型更换不同口径的喷嘴，适配PLA、ABS、PETG等多种常见熔融沉积耗材，满足不同强度、不同耐温要求的制件生产需求。设备上部框架预留了耗材架安装位，可支撑1kg到5kg规格的耗材盘，减少长时间打印过程中换料的频次，电控系统安装在设备侧部钣金腔体内，预留散热风道，避免长时间运行下驱动板、电源模块积热导致的运行不稳定，操作触控屏嵌入前部钣金面板，高度适配站立操作的视线角度，无需弯腰即可完成参数设置、打印任务启停操作。设备后部预留走线槽与排风接口，可对接车间排风系统，及时排出ABS等耗材打印过程中产生的微量挥发性气体，适配车间长时间连续作业的环境要求。

　　整机框架在设计时预留了多设备并排摆放的安装间隙，侧部钣金无外凸结构，可实现多台设备紧凑排布，节省车间摆放空间，底部框架预留电控走线、耗材穿入的预留孔位，所有传动部件均设计有可拆卸的防护外罩，日常维护时无需拆解整机框架即可完成同步带张紧、导轨润滑、喷嘴清理等常规保养操作。成型平台采用钢化玻璃加表面涂层的组合结构，打印时制件附着力充足，打印完成后待平台冷却即可轻松取下制件，无需额外涂抹辅助粘胶，平台调平结构采用多点手拧调节设计，配合限位开关实现快速调平，降低操作人员的设备调试门槛。
