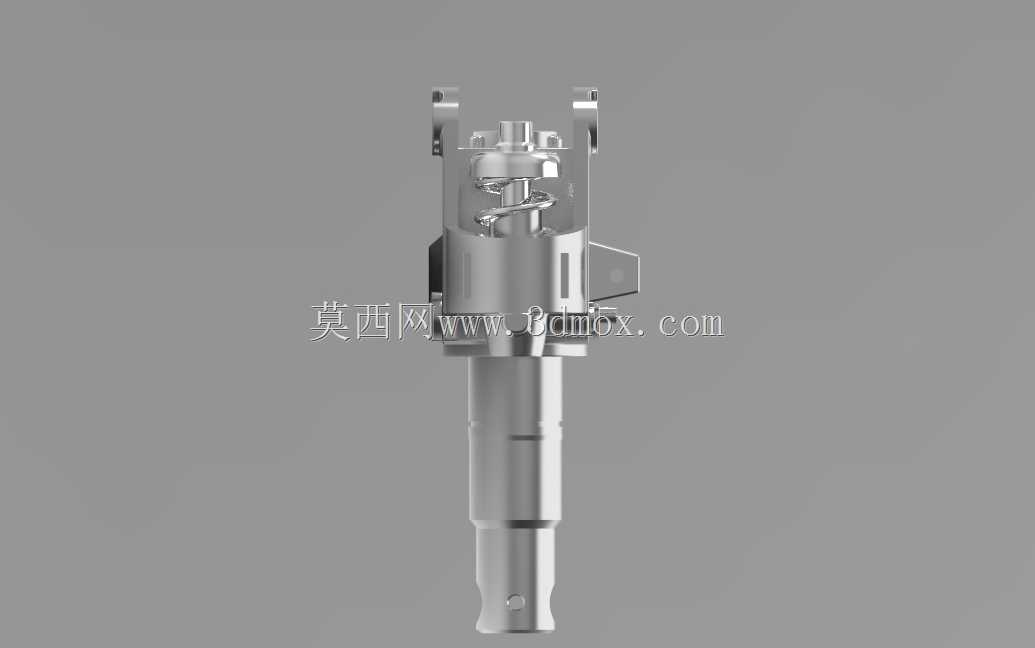

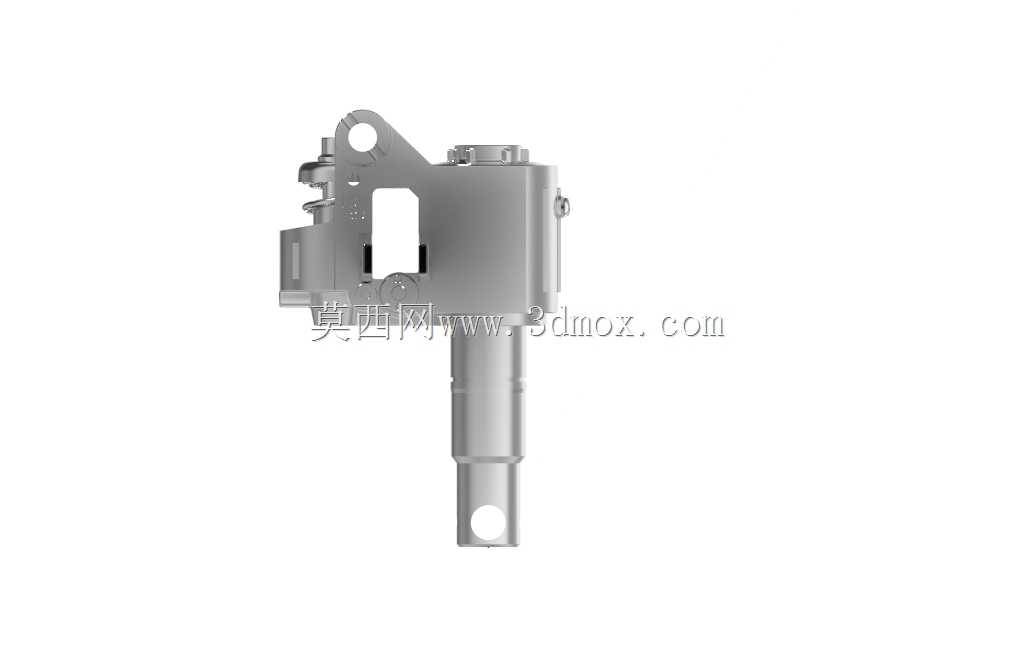

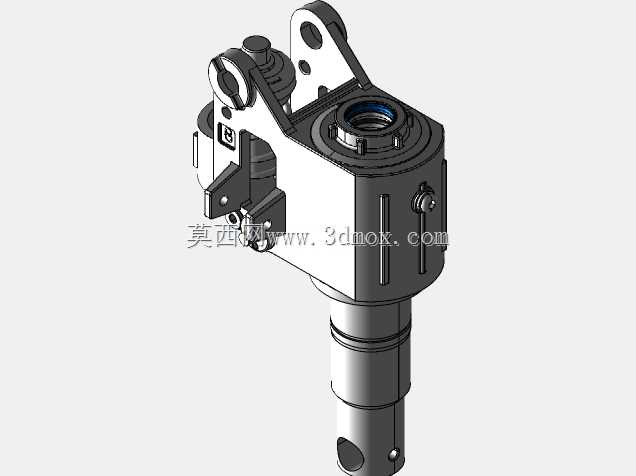

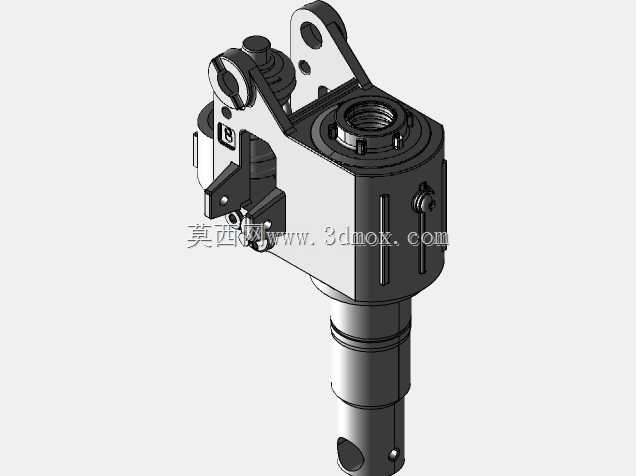

手动液压托盘搬运车集成式油泵结构

　　该油泵是手动液压托盘搬运车的核心动力执行部件，直接决定托盘搬运作业的起升效率与负载可靠性，广泛应用于仓储车间货位周转、商超后场货品转运、厂区短距离托盘货物移位等场景，是手动液压搬运设备实现无动力起升的核心结构。从实际使用场景来看，这类油泵无需外接动力源，完全依靠操作人员扳动搬运车的操作手柄完成泵油动作，即可驱动货叉起升，适配额定负载范围内的各类标准托盘作业，在无供电条件的作业区域具备极强的适配性。

　　结构设计上，该油泵采用集成式阀体布局，将泵芯、溢流阀、卸荷阀、升降控制阀全部整合在一体式泵体内部，大幅减少了外接管路的连接点，从根源上降低了液压油渗漏的概率，适配仓储作业对设备低维护成本的要求。泵体上部设置的铰接安装耳位，直接与搬运车的摇臂连杆机构连接，操作手柄的往复摆动通过连杆带动泵内部的柱塞做往复运动，将液压油压入起升油缸，推动活塞杆伸出带动货叉抬升；侧面设置的卸荷控制拨块与搬运车的操作手柄档位联动，拨动手柄至下降档位时即可带动拨块开启卸荷阀，货叉在负载重力作用下平稳下降，下降速度可通过阀口开度实现线性控制，避免货物骤降引发的倾翻风险。

　　安装边界方面，泵体下部的活塞杆为圆柱式结构，外径匹配搬运车车架的安装导向套，插入后通过下部的限位结构实现轴向定位，无需额外设计复杂的连接法兰；上部的铰接耳孔中心距、安装面平面度均适配主流2吨、3吨级手动搬运车的车架安装尺寸，可直接作为替换备件适配多数通用型手动托盘车。泵体侧面预留的密封端盖采用螺栓紧固结构，日常维护时仅需拆开端盖即可更换内部密封件与阀组组件，无需将整个泵从车架上完全拆解，大幅降低了现场维护的操作难度。

　　设计过程中针对手动作业的操作力做了优化，通过匹配柱塞直径与泵腔容积的参数配比，保证操作人员在额定负载下单次扳动手柄的起升高度处于合理区间，避免操作力过大增加作业疲劳感；同时泵体外部的加强筋布局沿受力方向分布，在频繁承受偏载、冲击载荷的工况下，可有效分散泵体安装位置的应力集中点，避免长期使用后出现泵体开裂、铰接位变形等问题。油缸外露的活塞杆表面做了硬化耐磨处理，可抵御日常作业中灰尘、碎屑的刮擦，减少密封件的异常磨损，延长整泵的无故障使用周期。
