台式斜切铝型材切割锯结构设计

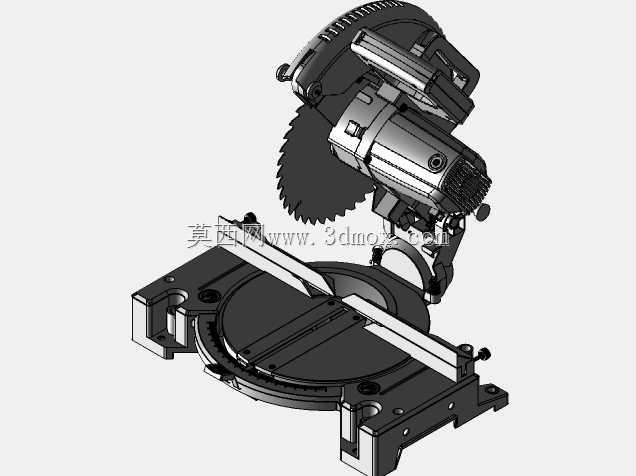

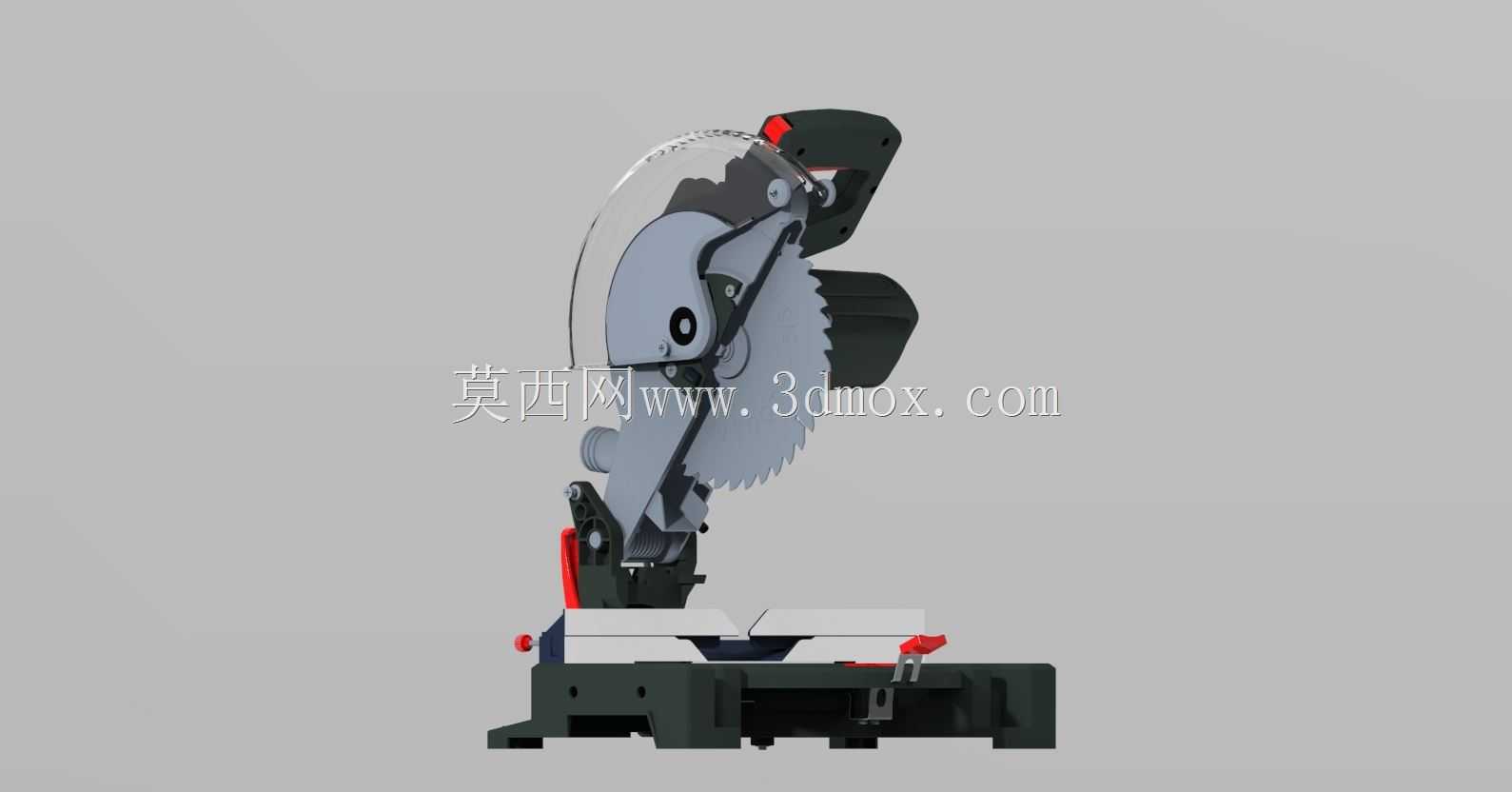

　　这款斜切式铝材切割设备，主要面向门窗加工、铝型材框架组装、装饰装修现场的定长锯切作业场景，在小型五金加工门店、装配式铝构件预制工位也有很高的适配性，核心用途是完成不同角度的铝型材、薄壁铝合金管材、铝排类工件的精准截断，相比普通手持切割工具，台式结构的稳定性能够大幅降低锯切面的毛刺、斜口偏差问题，减少后续铣削、打磨的工序余量。从功能设计来看，设备采用摆臂式下压进给结构，锯片主轴集成在可绕水平转轴摆动的机头壳体内，操作人员下压手柄即可完成锯切进给，抬升手柄后机头内置的复位弹簧会自动带动锯片回退到安全防护位置，机头部分同时集成了角度偏转锁紧机构，可在0到45度范围内调整锯切角度，配合底座上的可调式靠尺，能够快速完成常见的45度拼角、

　　90度直切的工位切换，靠尺上预留的刻度标识可以辅助操作人员快速定位工件长度，无需每次重复测量划线。底座部分采用一体化压铸式承托结构，两侧延伸的支撑翼可以承托长度超过1米的长型材，避免长工件因悬臂自重产生翘曲，影响锯切精度，底座中间的锯片避让槽做了加宽设计，适配最大锯切深度下的锯片行程，槽体周边的排屑缺口可以让锯切产生的铝屑直接落到设备下方的集屑区域，避免铝屑堆积在工作台面划伤工件表面。设计过程中，机头的配重平衡是核心优化点，通过调整摆臂转轴的位置、复位弹簧的劲度系数，让操作人员下压进给时的受力保持在15到25牛的舒适区间，既不会因为机头过重导致进给过快打崩锯片齿尖，也不会因为弹簧拉力过大增加操作人员的劳动强度；

　　锯片护罩采用半包裹式活动结构，未进行锯切时护罩完全覆盖锯齿部分，下压进给时护罩会被工件表面顶开，随进给行程逐步后移，全程保证锯齿外露部分仅覆盖锯切接触区域，降低操作过程中的误碰风险。设备的操作手柄做了人体工学弧度设计，表面的防滑纹理可以适配带劳保手套的操作场景，手柄旁集成的自锁扳机需要同时按压才能触发起机转动，避免误触开关导致的安全隐患，机头侧面的集尘口可以外接工业集尘器，将锯切产生的细铝屑抽走，避免作业区域铝粉堆积带来的爆燃风险，也能改善操作人员的作业环境。从安装边界尺寸来看，设备底座的安装孔位按照标准台式加工设备的间距设计，可直接固定在常规的800毫米高度操作工作台面上，不需要额外定制安装支架，

　　机头抬升到最高位置时的整体高度不超过700毫米，摆臂偏转至最大45度位置时，横向伸出宽度不超过600毫米，常规的小型加工工位即可容纳，不需要预留过大的操作空间；设备的工件夹持机构采用快速压紧式设计，扳动压紧手柄即可在1秒内完成工件的锁紧或松开，相比传统的螺旋压紧结构，能够大幅缩短单件工件的装夹时间，适配批量下料的作业节奏。锯片主轴的径向跳动公差控制在0.02毫米以内，保证锯切过程中锯片不会产生偏摆，锯切面的平面度可以控制在0.1毫米每100毫米长度范围内，满足铝型材拼接的装配精度要求，不需要额外进行端面精加工；设备的电源线走线全部隐藏在摆臂和底座的内部空腔内，避免走线外露被锯片划伤或者被工件勾挂，走线转弯处都做了圆角防护，减少长期弯折导致的线皮破损风险。底座上的角度定位块做了淬火硬化处理，长期频繁靠接工件也不会产生磨损凹陷，保证角度定位的长期精度，靠尺的调整锁紧机构采用偏心轮结构，松开锁紧手柄即可滑动调整靠尺位置，锁紧后靠尺不会因为锯切振动产生移位，不需要每次作业前重复校准位置。
