NIKKISO BX 05计量泵结构三维设计

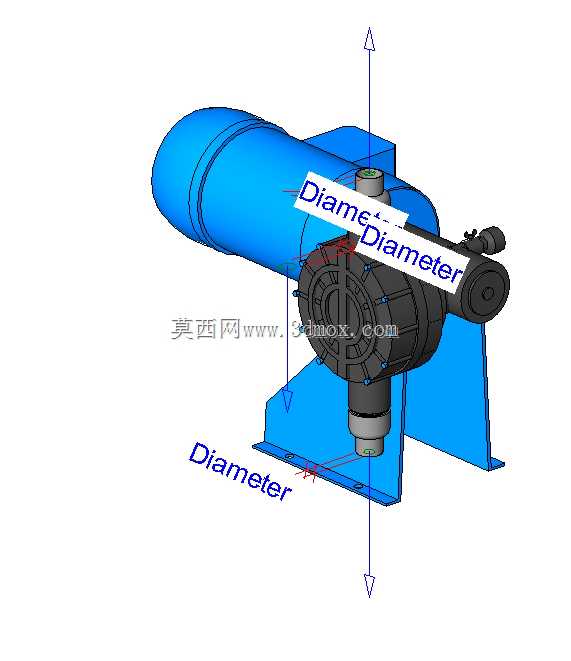

　　在水处理、化工制程、精细药剂投加的现场场景里，这类卧式计量泵是精准流体投加工序里的核心执行单元，区别于普通离心式输送泵，它的核心作用是在额定压力范围内稳定输出精确流量的介质，小到循环水系统的阻垢剂投加，大到化工反应工段的微量原料配比，都能依靠其稳定的计量精度减少药剂浪费、保证制程参数稳定。从结构设计逻辑来看，这款泵采用卧式侧装支座的布局，主体的卧式筒体是驱动端的储油与传动腔体，中间的黑色端盖组件是液力端与驱动端的分隔密封结构，上下伸出的接口分别是介质的进出流道，这种布局能让传动部件的润滑空间独立于过流腔，避免输送的腐蚀性药剂侵入传动机构造成磨损，同时卧式安装的重心更低，运行时的振动幅度远高于立式悬臂安装的同规格泵型，

　　适合长期连续运行的工业现场。设计时首先要明确安装边界，底部的两个L型支座是核心安装承载面，支座上预留的螺栓孔位需要匹配现场安装基础的预埋孔间距，建模时已经把支座的安装高度、筒体的外伸长度、进出流道的中心距都做了参数化约束，现场做管路配接时可以直接提取接口坐标，不用反复核对实物尺寸。液力端的直径参数做了明确标注，不同直径的液力端对应不同的单冲程流量范围，选型时可以根据现场需要的投加量匹配对应的液力端规格，不用更换整台泵体，只需要更换液力端组件就能调整流量区间，这种模块化设计思路能大幅降低现场备件的储备成本。传动端的筒体内部集成了冲程调节机构与减速传动组件，端盖上的调节旋钮可以在运行状态下微调冲程长度，实时调整输出流量，

　　不用停机拆解就能完成参数调整，适配需要动态调整投加量的工况。建模时对密封面的配合公差做了预留，液力端与驱动端的连接法兰、进出流道的接口密封面都按照工业管路的通用密封标准做了止口设计，装配时可以直接适配标准规格的密封垫片，避免现场安装时出现密封面错位导致的泄漏问题。支座的加强筋结构做了受力优化，在泵体满负荷运行时，支座的形变位移控制在极小范围内，不会因为长期运行出现支座变形导致的传动部件偏心磨损。进出流道的朝向采用垂直上下布局，这种布局能让管路走向更规整，现场做管路支撑时可以直接沿垂直方向布设管线，减少弯头数量降低管路阻力，同时垂直进出的结构也能让泵腔内的残留介质更容易排空，在需要更换输送介质或者停机检修时，不用拆解泵体就能排净腔体内的残留液体，减少介质交叉污染的风险。
