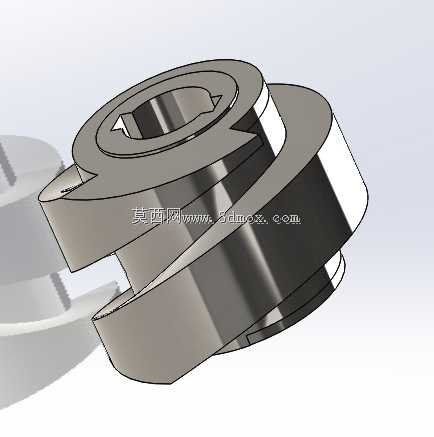

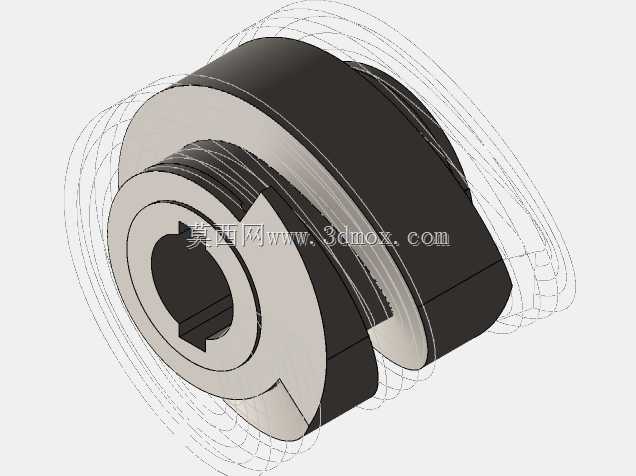

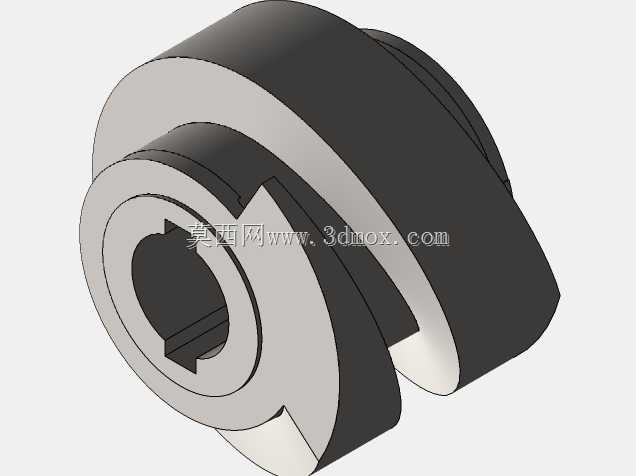

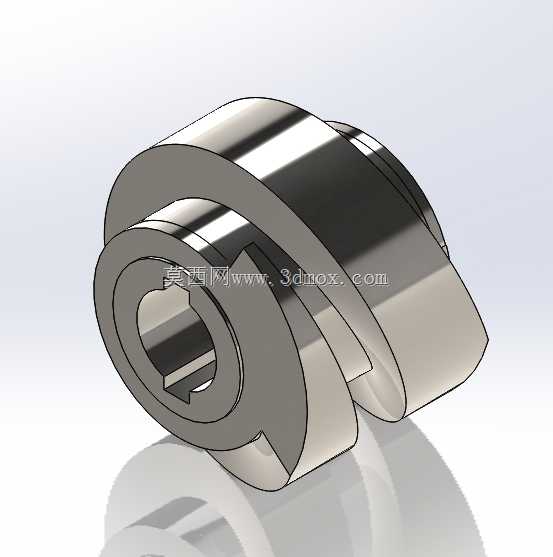

圆柱分度凸轮作为间歇分度传动的核心部件,广泛应用在多工位自动化装配线、包装机械的转位机构、机床自动换刀系统的刀库驱动单元中,承担着将连续回转输入转化为精准步进式分度输出的功能,其传动精度直接决定整套设备的工位定位误差与运行稳定性。从结构设计逻辑来看,这类圆柱分度凸轮采用空间共轭曲面廓形设计,工作段曲面与从动盘上的滚子保持无侧隙啮合,相比传统槽轮机构、棘轮机构,能在高速运转下实现更小的冲击与更高的分度精度,停歇阶段依靠廓形的锁止段实现从动部件的位置自锁,不需要额外加装定位锁止结构,能有效简化整套分度机构的整体布局。在实际安装适配层面,该凸轮中心设置带键槽的内孔,可直接与驱动输出轴通过平键实现周向固定,
端面预留的轴肩定位结构能保证轴向安装尺寸的一致性,安装时只需保证凸轮轴线与从动转盘轴线的空间垂直精度,以及啮合中心距的尺寸公差,即可满足传动啮合要求,不需要复杂的装配调试流程。从功能特性上看,该凸轮的廓形曲线经过运动学优化,在分度启动与停止阶段采用修正等速运动规律,能大幅降低滚子与凸轮曲面间的接触应力,减少高速运转下的柔性冲击,既可以适配每分钟数百次分度的高速轻载工况,也能通过调整曲面接触宽度满足大扭矩重载分度场景的使用需求。在设备实际运行过程中,这类圆柱分度凸轮的传动过程属于纯滚动啮合为主、滑动摩擦占比极低的传动形式,配合润滑脂填充的密闭腔体,能实现长周期免维护运行,相比传统分度部件的磨损量降低60%以上,
长期运行后的分度精度保持性更优。设计过程中需要重点关注凸轮曲面的加工公差与形位公差,尤其是工作段廓形的轮廓度误差、内孔与安装基准的同轴度误差,这些参数直接决定啮合过程中的间隙大小与传动平稳性,若公差控制不当,容易出现分度到位过冲、工位定位偏移、运行异响等问题。在选型适配时,可根据实际需要的分度数、工位承载扭矩、输入转速参数调整凸轮的曲面升程、滚子分布圆直径、啮合宽度等核心尺寸,无需改动整体安装接口即可适配不同规格的分度转盘,能大幅缩短非标自动化设备的传动结构设计周期。
