数控机床自动换刀用弧面分度凸轮结构

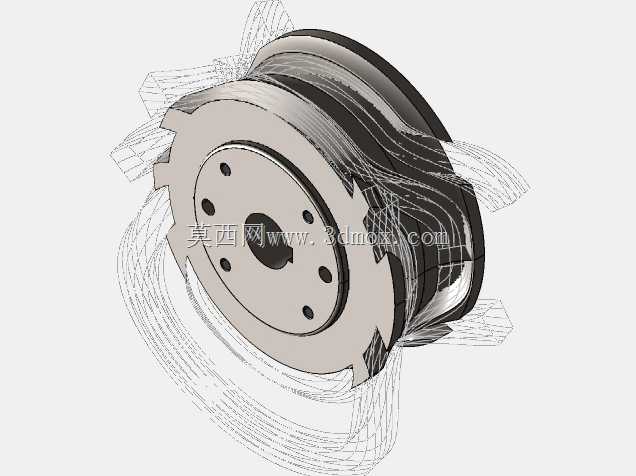

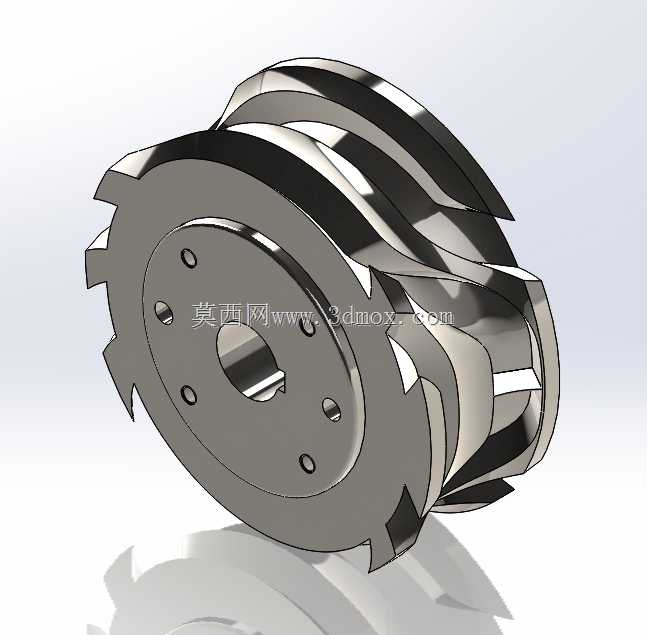

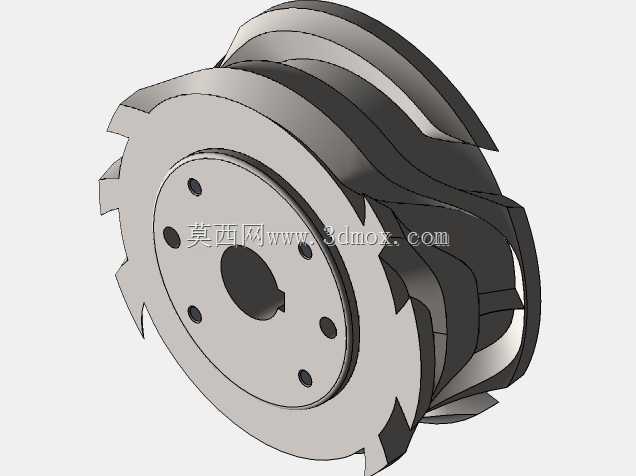

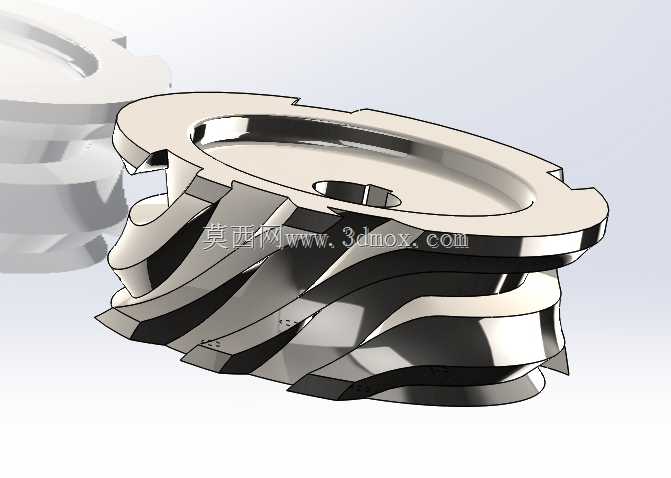

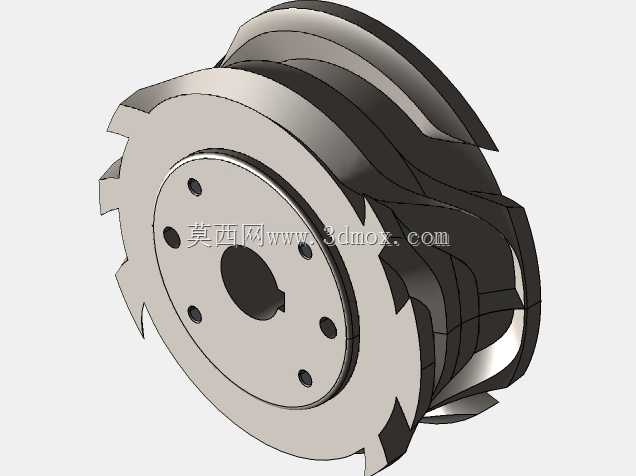

　　在加工中心类数控机床的自动换刀刀库传动链路里，弧面分度凸轮是承担间歇分度动作的核心执行件，其工作状态直接决定刀库转位的定位精度与换刀动作的响应速度，区别于普通圆柱分度凸轮，弧面结构的啮合接触为线接触形式，传动过程中承载能力更强，磨损量更均匀，能在高速转位工况下长期保持分度精度，不会因为频繁启停冲击出现定位偏移。从结构设计逻辑来看，该类凸轮的工作廓面是空间不可展曲面，建模过程中需要严格匹配从动盘滚子的中心轨迹，保证凸轮转动时，每个凸脊都能平稳推动滚子完成步进动作，相邻凸脊间的凹槽轮廓需要做修缘处理，避免滚子进入和退出啮合时出现刚性冲击，降低传动过程中的振动与噪音。安装边界上，凸轮端的中心轴孔带键槽结构，

　　可直接与驱动电机输出轴通过平键传递扭矩，端面的六个均布安装孔用于和端盖锁紧，限制凸轮的轴向窜动，安装时需要保证凸轮轴线与从动转盘轴线的空间垂直交错精度，交错角误差需要控制在允许范围内，否则会出现滚子啮合卡滞、廓面异常磨损的问题。实际应用场景中，这类弧面分度凸轮除了用于加工中心刀库的转位分度，还可适配多工位自动化装配转盘、包装机械的间歇送料机构，其分度停顿时间与转位时间的比值可根据实际工况调整，本次建模的结构对应6工位分度需求，即凸轮每旋转一周，从动盘完成6次等角度转位，每次转位后有精准的停顿位置，满足工位作业的动作时序要求。建模过程中对凸轮的工作廓面做了连续曲率校验，避免出现曲面褶皱、曲率突变的问题，保证后续导入工程软件做运动仿真时，能真实模拟实际传动的接触状态，为后续的结构优化、廓面修形提供准确的模型基础，同时凸轮的外轮廓尺寸充分考虑了安装腔体的空间限制，不会与周边的刀套、传动齿轮等部件发生运动干涉。
