外置螺旋爬梯立式储料筒仓结构设计

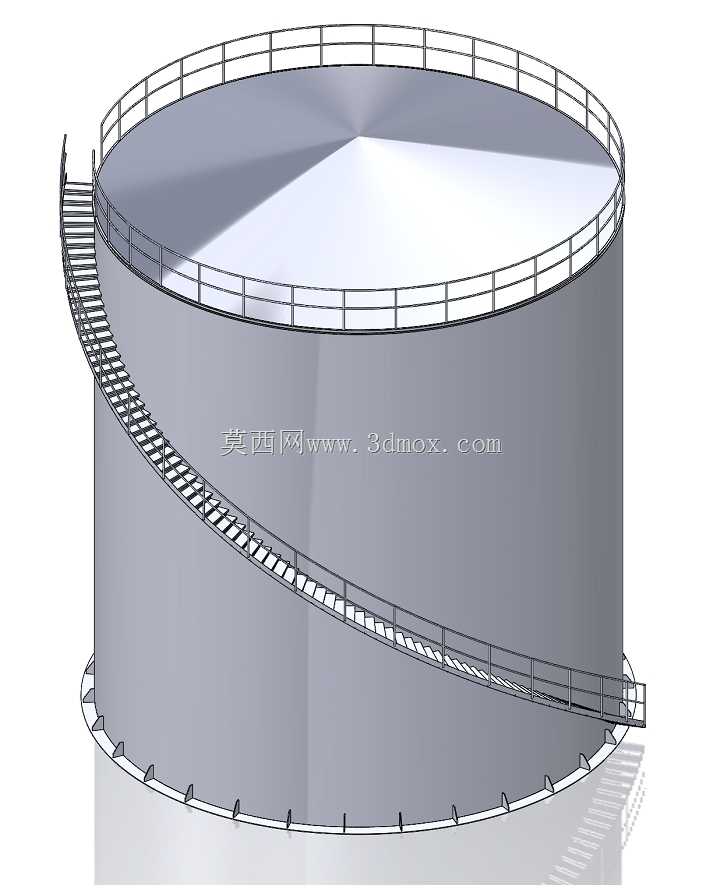

　　在粮油加工、建材散料存储、化工原料中转等散料仓储场景中，立式筒仓是核心存储载体，常规直爬梯仅能满足单人快速通行需求，无法兼顾巡检人员携带工具、多人错峰通行以及日常设备检修的物料转运需求，这款外置螺旋爬梯的筒仓结构，正是针对这类实际工程痛点完成的结构设计。设计阶段优先考虑通行安全性与结构稳定性，爬梯沿筒仓外壁螺旋抬升，全程设置双侧防护栏杆，踏步采用防滑格栅结构，避免雨雪天气、积灰工况下人员滑倒，爬梯与仓壁的连接节点采用等距分布的焊接支座，将爬梯荷载均匀传递至仓壁加强筋位置，避免局部应力集中导致仓壁变形。筒仓主体采用立式圆柱形结构，顶部设置锥形防雨仓顶，仓顶周边环绕设置安全防护栏，满足仓顶设备巡检、料位计维护的作业安全要求，

　　仓底采用带锚栓的环形支座，可直接通过预埋螺栓固定在混凝土基础上，安装时需保证仓体垂直度偏差不超过千分之一，避免长期储料偏载导致结构倾斜。螺旋爬梯的坡度控制在42度以内，踏步高度统一为160mm，踏步宽度随螺旋半径渐变，外侧通行宽度不小于700mm，满足单人携带检修工具顺畅通行的尺寸要求，爬梯入口设置在仓底地面层，出口直接衔接仓顶防护栏的安全门，全程无高差突变，减少通行磕碰风险。仓壁采用等厚度钢板卷制焊接而成，外部设置多道环形加强箍，抵消散料存储时的侧压力，避免仓壁鼓胀变形，锥形仓顶的坡度设置为15度，可快速排走雨水与积雪，减少顶部积水渗漏的风险。从安装边界来看，该筒仓安装时需在周边预留不小于1.2米的检修通道，

　　螺旋爬梯外侧无突出障碍物，保证通行空间无遮挡，仓底需预留出料口安装位置，匹配不同类型的出料输送设备。不同于内置爬梯的筒仓结构，外置螺旋爬梯不会占用仓内有效存储容积，同时爬梯全程暴露在外部，日常巡检可直接观察爬梯结构的锈蚀、连接松动情况，维护作业无需进入仓内，大幅降低密闭空间作业的安全风险，爬梯的螺旋走向经过受力优化，每一圈的荷载均通过竖向支撑梁传递至底部基础，不会对仓壁连接处产生额外的扭矩荷载，长期使用下结构变形量控制在允许范围内。
