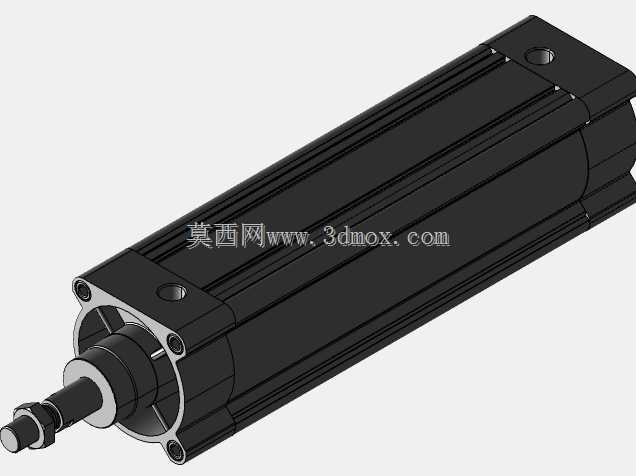

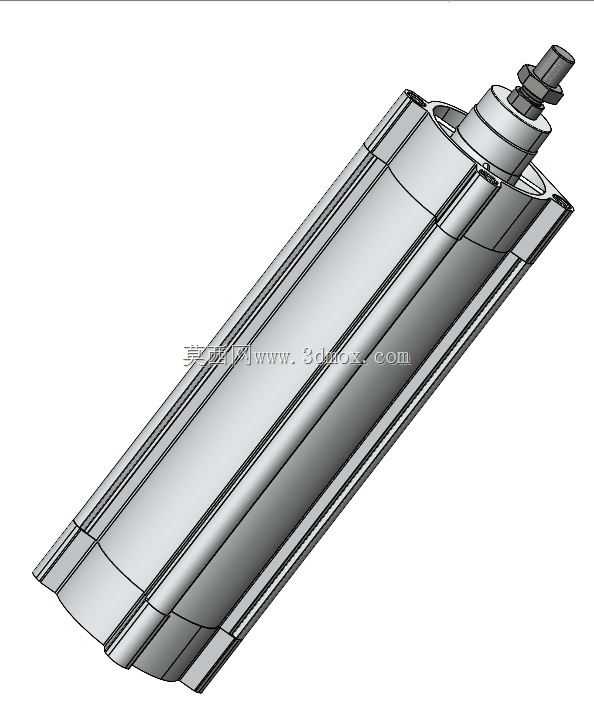

100mm缸径300mm行程标准气缸结构

　　这款气缸的核心参数为100mm缸径、300mm行程，属于气动系统里的直线执行部件，在自动化产线、工装夹具、物料推送工位里的应用占比很高，但凡涉及到直线往复推压、顶升、移位的气动回路，这类标准缸都是选型时的优先考量项。从结构设计来看，整体采用了常规的拉杆式气缸布局，缸筒选用硬质阳极氧化铝合金材质，内壁做了高精度珩磨处理，表面粗糙度控制在Ra0.2以内，能保证活塞运动时的密封件磨损量降到最低，同时降低活塞运行的摩擦阻力，避免低速爬行的问题。前端盖集成了活塞杆导向套与防尘密封结构，导向套采用含油铜基合金材质，既能承受活塞杆侧向的偏载力，也能在长期往复运动中保持导向精度，防尘圈选用双唇口结构，可阻挡车间环境里的金属切屑、粉尘进入缸筒内部，

　　避免密封件被异物划伤导致漏气。活塞杆采用45号钢调质后表面镀硬铬处理，镀层厚度控制在0.02-0.03mm，硬度达到HV800以上，既保证了杆体的抗弯强度，也提升了表面耐磨性能，杆端的外螺纹接口可配套不同规格的连接附件，比如Y型接头、I型接头、浮动接头，适配不同的安装连接需求。后端盖设置了气口与缓冲调节结构，行程末端的可调缓冲能在活塞运行到终点前形成气垫，抵消活塞运动的惯性冲击力，避免端盖被刚性撞击产生噪音与结构损伤，缓冲调节螺钉可根据实际负载重量、运行速度调整缓冲气量，匹配不同工况下的缓冲效果。安装边界上，缸体的整体长度在行程收回状态下约为420mm，伸出状态总长度为720mm，缸筒外径为116mm，

　　四周的安装拉杆孔位间距符合ISO15552标准尺寸，可直接替换同规格的其他品牌标准气缸，不需要额外修改安装机架的孔位。选型应用时需要注意，这类气缸的额定工作压力范围在0.1-1.0MPa，常规使用压力建议控制在0.4-0.6MPa区间，过高的工作压力会加快密封件老化，过低则会导致输出推力不足，100mm缸径在0.5MPa工作压力下的理论输出推力约为3925N，足够应对大部分中载工况的直线驱动需求。设计建模时，需要重点保证缸筒与端盖的同轴度公差控制在0.02mm以内，活塞杆与活塞的同轴度公差不超过0.015mm，否则会导致活塞运行卡滞、密封偏磨漏气的问题，同时所有密封沟槽的尺寸公差要严格按照气动密封的标准设计，避免沟槽尺寸偏差导致密封件压缩量过大或过小，影响密封效果与使用寿命。
