平行气动夹爪夹持执行机构结构设计

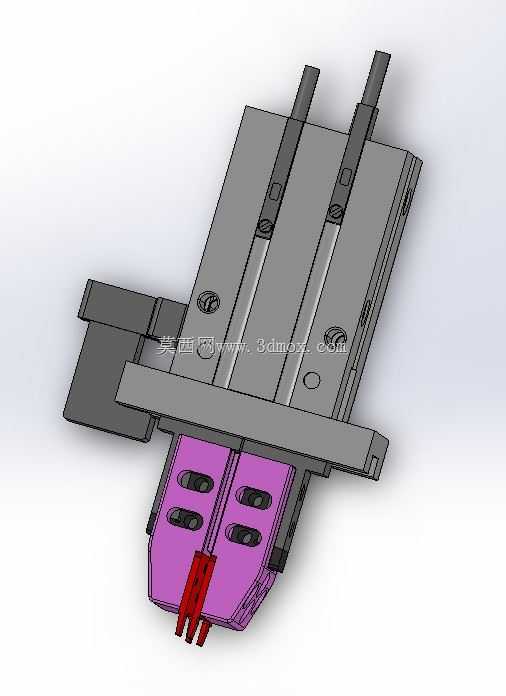

　　这款平行式气动夹持执行件，主要面向3C电子组装、小五金件分拣、轻载工位上下料场景设计，作为自动化设备的末端执行单元，可搭配直线模组、多轴机械手完成工件的抓取、移位、定位工序，适配厚度2-12mm的片状、块状小尺寸工件，夹指开合行程覆盖常规小零件的夹持尺寸需求。从结构设计逻辑来看，整体采用模块化堆叠布局，主体承载部分为硬质阳极氧化铝合金材质，在保证结构刚性的前提下控制整体重量，降低机械臂末端的负载冗余；内部双活塞平行驱动结构，通过导轨副约束夹指的运动轨迹，避免开合过程中出现偏摆、夹偏问题，夹持力输出均匀，不会对薄壁类工件造成夹伤压痕。夹指部分做了快换结构设计，紫色的夹指安装座预留标准螺孔，可根据不同工件的外形更换定制夹头，

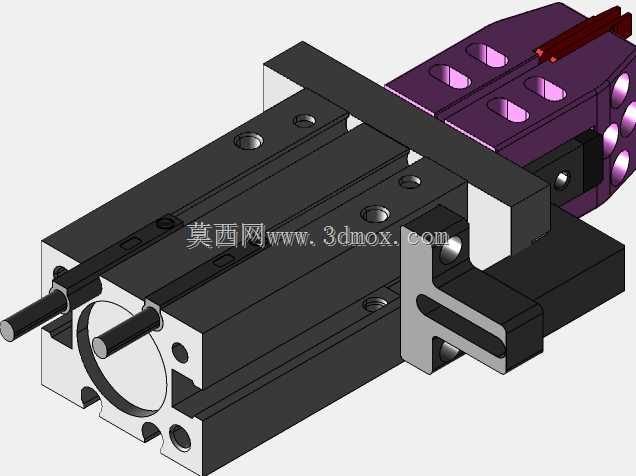

　　无需拆解主体结构即可完成适配调整，大幅缩短产线换型的调试周期；前端红色的定位挡块可在夹持时对工件做侧向定位，保证每次抓取的位置一致性，适配需要高精度对位的组装工位。安装边界方面，主体背部预留标准的气动滑台安装槽位，可直接适配市面上主流的20mm规格直线滑台，不需要额外做转接板加工；进气接口布置在主体侧方，走管空间预留充足，不会和周边设备结构产生干涉；整体闭合状态下的外形轮廓规整，无突出的尖锐结构，在紧凑工位内移动时不会剐蹭周边治具。设计过程中对运动间隙做了针对性优化，导轨配合面预留合理的公差带，长期往复运行不会出现卡滞、磨损过快的问题，夹指的平行度控制在0.02mm以内，保证重复夹持精度满足精密组装的要求；驱动气路内置节流槽，可通过外部调压阀调整夹持力大小，适配从塑胶薄件到小型金属件的不同夹持需求，不会因为冲击力过大损伤工件表面。
