三自由度并联执行机构结构设计方案

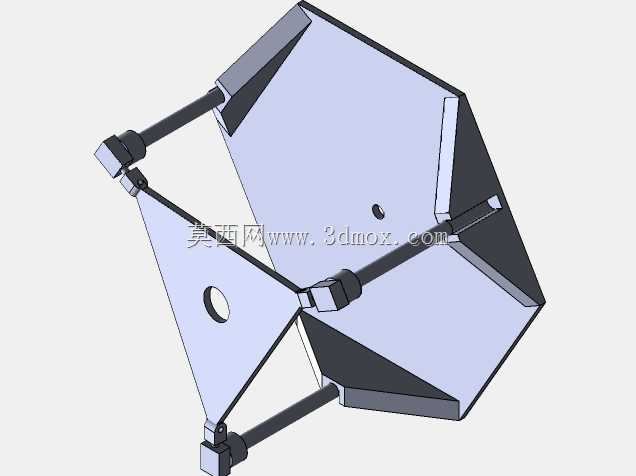

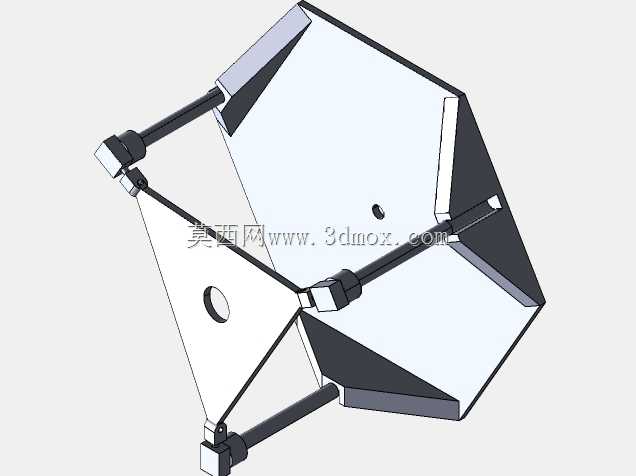

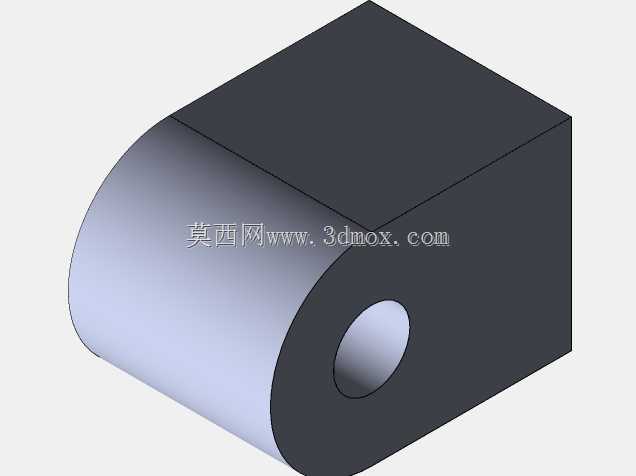

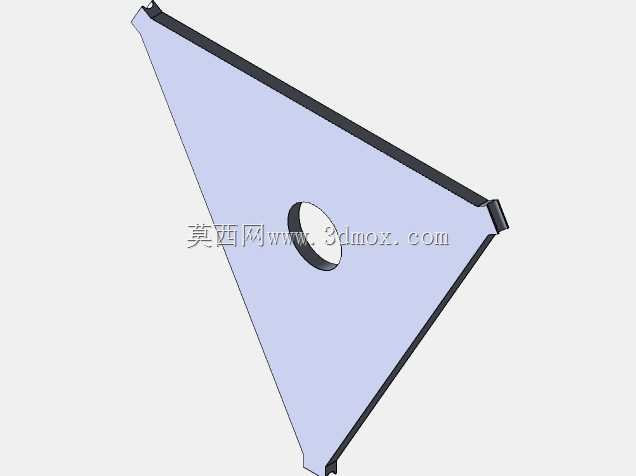

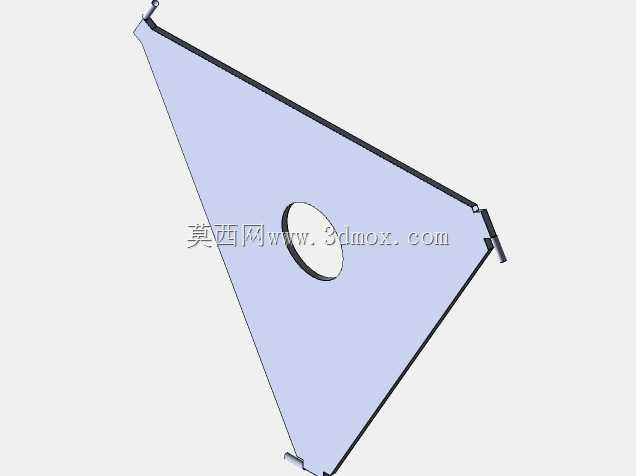

　　该并联机构采用定平台与动平台配合三组支链的经典布局，区别于串联机械臂的悬臂式受力结构，所有支链共同承担末端负载，整体刚性表现远优于同负载级别的串联设备，在高速拾放、精密装配场景下能有效降低末端抖动，提升重复定位精度。从结构细节来看，动平台采用三角形构型，三个铰接支点呈120°均匀分布，每个支链两端均采用铰接副与平台连接，支链自身为刚性杆结构，运动过程中三组支链协同伸缩或摆动，即可带动动平台完成空间内的多自由度姿态调整，不存在串联结构的误差累积问题，末端定位精度可长期保持稳定。在实际应用场景中，这类结构常被用于3C电子行业的元器件精密插装、食品医药行业的高速分拣抓取，以及光学检测领域的镜头姿态微调工位，相比多关节串联机器人，

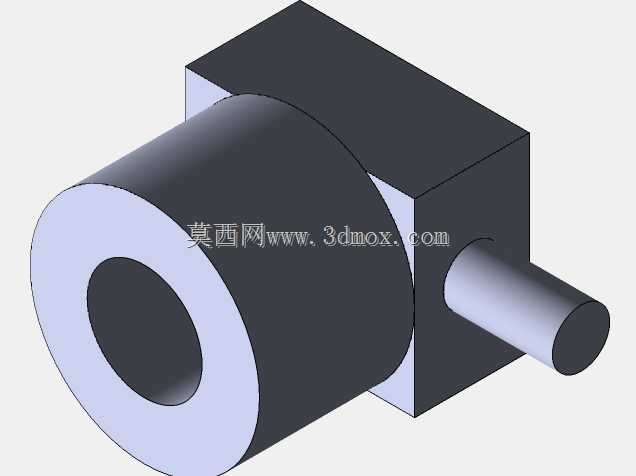

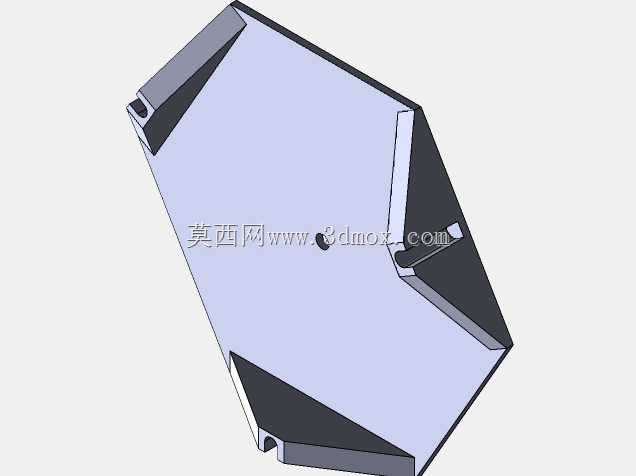

　　其运动惯量更低，加减速阶段的动态响应速度更快，适合短行程高频次的往复作业。设计过程中优先考虑了安装边界的适配性，定平台采用多边形平板结构，预留的安装孔位可直接与设备机架的标准铝型材面板对接，不需要额外设计转接法兰，动平台中心预留的通孔可直接适配夹爪、真空吸盘、检测探头等不同末端执行器，更换末端时不需要拆解支链结构，现场调试效率更高。支链的铰接位置经过运动学仿真校核，在全行程运动范围内不会出现支链干涉、机构死点问题，各铰接副的转动角度预留了足够余量，即使在动平台达到最大倾角的极限工况下，铰接处的受力也能保持在材料许用应力范围内，长期运行不会出现铰接点过早磨损的问题。整体结构的零部件多采用标准板材与型材加工，没有复杂的异形曲面结构，

　　常规的铣削、钻孔工艺即可完成所有零件加工，加工成本可控，装配时只需要按照铰接点位依次连接支链与平台，不需要复杂的专用工装，后期维护时单独更换磨损的铰接轴套即可，不需要拆解整个机构。从安装尺寸来看，定平台的外接圆尺寸适配多数桌面级自动化设备的安装工位，整体占用空间小于同行程的串联机械臂，在紧凑的生产线布局中更易排布，动平台的运动覆盖范围经过优化，在有限的安装空间内可覆盖更大的作业区域，减少设备排布时的空间浪费。
