蒂埃特比莫工业散料接收输送装置结构

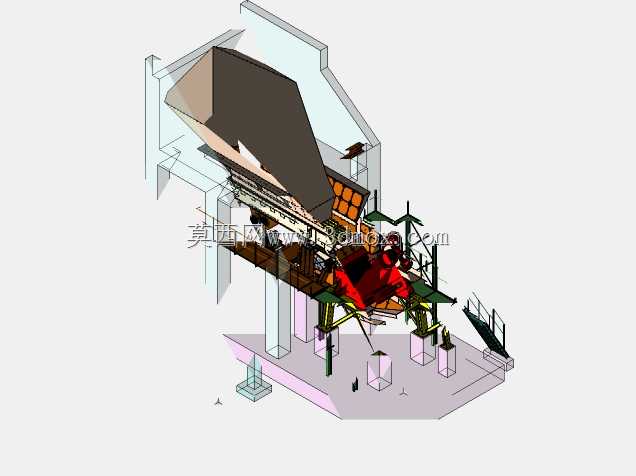

　　这套三维结构对应的是散料处理流程里的地面受料转运单元，常见于矿山、砂石骨料加工、粮食中转、港口散货接卸这类场景，核心作用是承接自卸车辆、装载机倾倒的散装物料，通过内部导流结构把物料均匀导送至下方的输送设备，避免物料直接冲击输送带造成跑偏、撕裂，同时控制落料流量减少扬尘外溢。从结构布局来看，上部采用大倾角敞口受料斗设计，斗体内侧铺设有耐磨衬板安装位，可根据输送物料的磨琢性选择锰钢、陶瓷或者高分子衬板，降低物料长期冲刷造成的本体磨损；受料斗下部设置有可调式导流挡板，能够根据物料粒度、含水率调整导料角度，让物料以接近输送带运行速度的方向落至接料点，大幅降低落料冲击带来的设备损耗。设备配套的钢结构支撑框架采用H型钢与方管组合焊接结构，

　　框架立柱底部预留有预埋螺栓安装孔，可根据现场地质条件调整基础预埋深度，安装时需保证受料斗中心与下方带式输送机的纵向中心线重合，横向偏差控制在允许范围内，避免落料偏载造成输送带跑偏。框架侧面设置有带防护栏杆的检修平台与斜梯，平台踏步采用防滑花纹钢板，防护栏杆高度符合工业安全规范，方便运维人员进入受料斗旁检查衬板磨损情况、清理卡堵的大块物料。受料斗出口位置设置有缓冲床安装空间，替代传统的缓冲托辊组，能够更好地承接大粒径物料下落的冲击力，减少输送带局部受力变形。整套结构在设计时充分考虑了现场安装的运输边界，所有大型构件都做了分段拆分设计，单件构件尺寸满足常规公路运输的限界要求，现场可通过高强螺栓完成拼接，减少现场焊接工作量，缩短安装周期。

　　结构受力计算时充分考虑了满载物料的静载荷、车辆倾倒物料时的冲击载荷以及极端大风天气下的风载荷，关键受力节点都做了加强筋补强设计，避免长期运行过程中出现焊缝开裂、结构变形的问题。受料斗旁还预留了喷雾降尘装置的安装接口，可配套干雾抑尘设备，在物料倾倒过程中形成雾幕吸附粉尘，改善现场作业环境；斗体下部设置有检修门，方便人员在停机状态下进入斗体内部更换磨损衬板、清理粘结的湿黏物料，避免出现堵料断料的情况。
