矿用棒条式振动给料设备结构设计

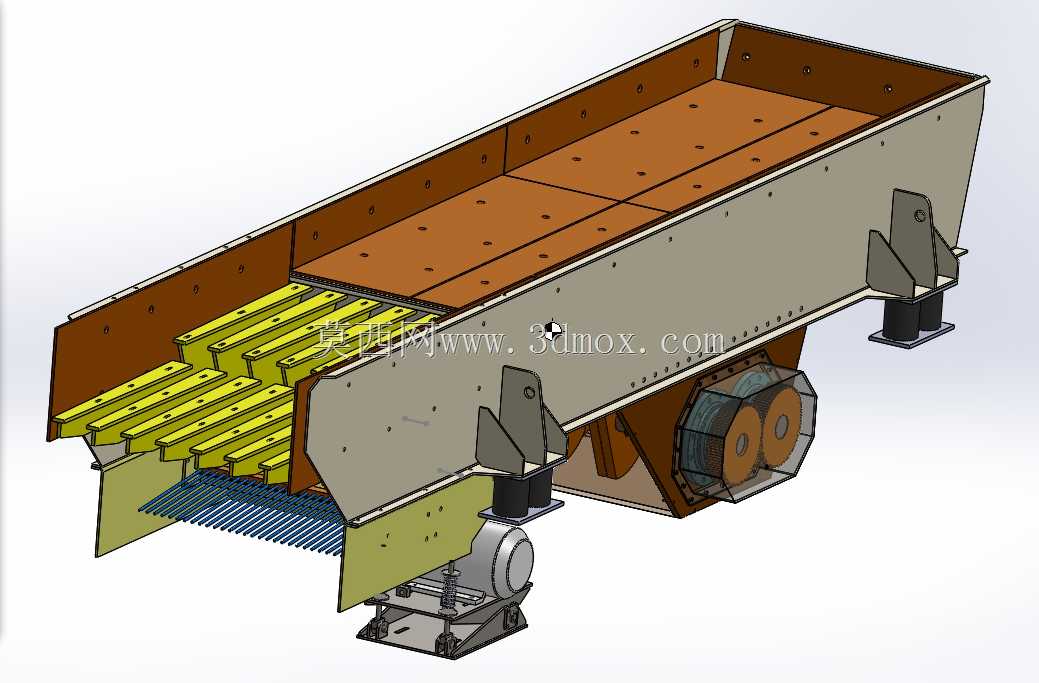

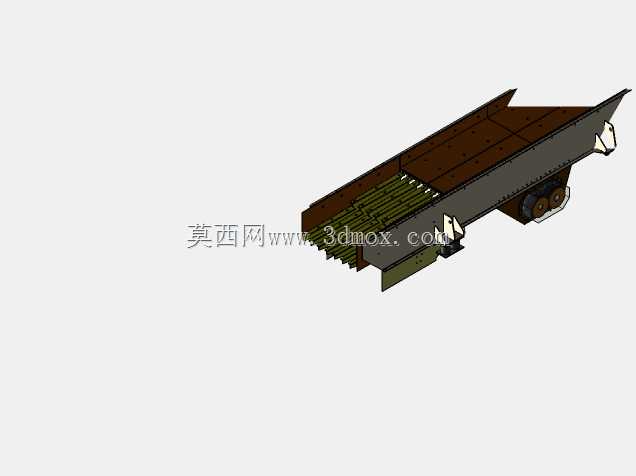

　　在砂石骨料生产、露天矿破碎筛分、煤炭洗选这类散料处理作业线里，头破工序前的给料环节一直是影响整条线产能稳定性的关键节点，这款棒条式振动给料结构正是针对粗碎段的工况需求完成的三维设计。不同于普通平槽面给料机，该设备的槽体前段采用阶梯排布的耐磨棒条结构，棒条之间预留均匀的筛分间隙，在完成给料动作的同时，可直接将来料中粒径小于间隙的细料、泥土提前筛除，避免细料进入颚式破碎机造成无效破碎，同时减少破碎腔的物料垫塞问题，提升头破设备的实际处理效率。

　　从结构设计逻辑来看，槽体整体采用折弯钢板与加强筋焊接的箱型结构，槽体内壁铺设可更换的耐磨衬板，应对大块矿石下落时的持续冲击，衬板通过沉头螺栓固定，磨损后可快速拆换，无需整体更换槽体。设备的激振单元采用偏心块式激振器，布置在槽体下部的重心适配位置，通过双偏心块的同步反向旋转产生定向激振力，驱动槽体沿设定角度做往复直线振动，让槽内物料保持连续向前的跳跃式运动，避免物料卡堵、粘槽的问题，即使是湿度偏高的泥夹石物料，也能保持稳定的输送状态。

　　支撑结构上，设备采用橡胶弹簧作为隔振元件，分别布置在槽体两侧的前后支撑位，相比金属螺旋弹簧，橡胶弹簧的阻尼特性更好，既能有效吸收振动能量、减少振动向基础的传递，降低设备运行时的基础动载荷，也能在设备启停经过共振区时快速抑制振幅，避免过大的冲击晃动。支撑座采用可调式地脚结构，可根据现场安装的基础平整度微调支撑高度，保证槽体的安装倾角保持在设计范围内，通常该类设备的安装倾角控制在10-15度区间，倾角过小会导致物料走速慢、产能不足，倾角过大则会加快物料下滑速度，缩短物料在棒条段的停留时间，降低预筛分效果。

　　从安装边界来看，该型号对应1260规格，槽体宽度1200mm、槽体长度6000mm，安装时需在设备四周预留不小于800mm的检修空间，尤其是激振器位置要预留足够的拆装操作空间，方便后期更换轴承、调整偏心块配重。设备的进料端要与上游料仓的出料溜槽保持30-50mm的安全间隙，避免硬接触传递振动，溜槽的导料板要延伸至槽体内200mm以上，防止物料洒落。出料端与下游破碎设备的进料口要做好衔接，保证预筛分后的大块物料准确落入破碎腔，筛下的细料可通过单独的溜槽导入下游输送皮带，直接进入二段筛分环节，减少重复破碎的能耗。

　　设计过程中针对棒条结构做了专项优化，棒条采用耐磨合金钢材质，截面为上窄下宽的梯形结构，物料下落冲击时接触面积小，不易卡塞粒径接近间隙的物料，棒条的安装角度顺着物料运动方向向下倾斜5度，进一步提升细料的透筛效率。激振器的轴承采用大游隙调心滚子轴承，适配振动工况下的径向载荷与轴向窜动，轴承座采用分体式结构，方便日常维护时的拆装注油。
