多层直线振动筛分设备结构设计

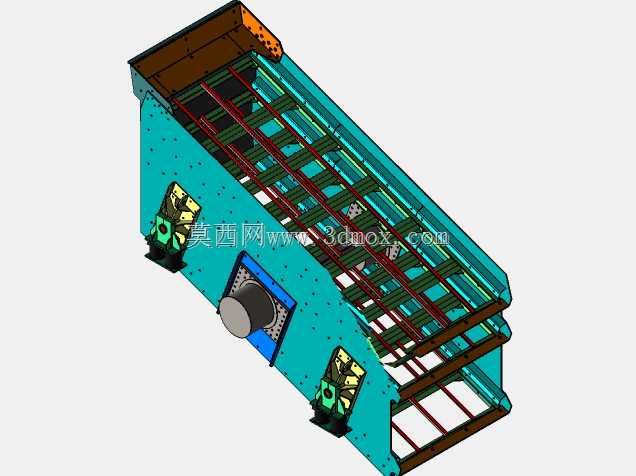

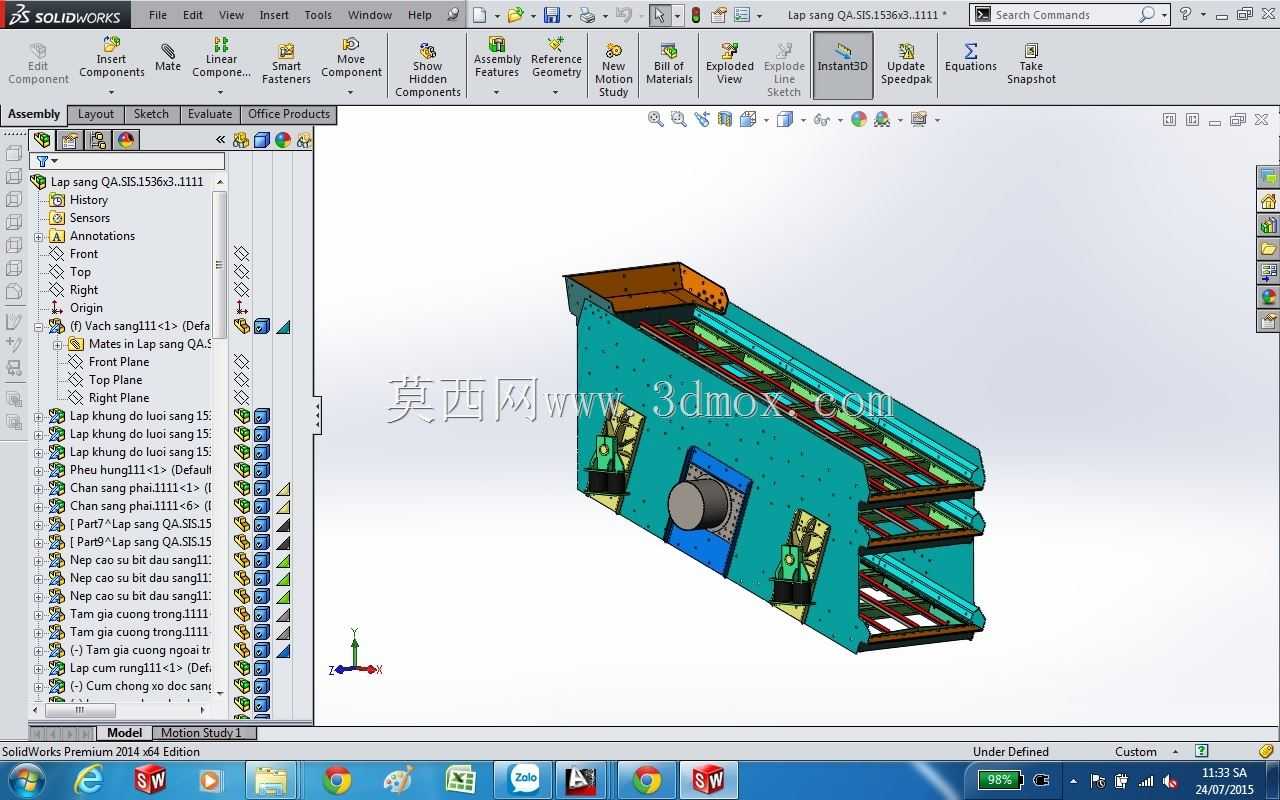

　　这款多层结构的振动筛分设备，主要面向砂石骨料分级、矿物分选、散状物料粒度分级作业场景，在矿山破碎生产线、砂石料加工场、建材原料预处理工段都能见到这类设备的身影，核心作用是通过激振力带动筛面做定向高频振动，让不同粒径的散状物料在筛面行进过程中完成透筛分级，最终输出不同粒度规格的合格物料。从结构设计逻辑来看，设备采用侧置激振单元的布局，激振源安装在筛体侧部的安装座上，通过偏心块旋转产生的定向激振力带动整个筛箱做直线往复振动，这种布局能让筛面各点的振动参数保持一致，避免筛面不同区域振幅差过大导致的筛分效率不均问题。筛体采用多层筛网叠加的结构设计，每层筛网对应一个粒度级别的出料通道，筛面沿物料行进方向保持小角度倾斜，

　　既保证物料在振动作用下能匀速向出料端移动，又能避免物料流速过快导致的透筛不充分问题。筛箱主体采用钢板焊接的箱型结构，侧部设置加强筋板提升整体刚性，避免长时间高频振动下出现结构疲劳开裂的问题，筛网采用模块化压装固定方式，日常更换筛网时不需要拆解整个筛体，只需要松开侧边的压条即可完成筛网更换，能大幅缩短设备维护的停机时间。设备进料端设置加宽的导料溜槽，能承接上游输送设备送入的物料，让物料均匀铺展到整个筛面宽度上，避免物料集中在筛面中部导致的局部料层过厚、筛分精度下降问题。安装边界方面，设备整体采用座式安装结构，底部通过减振弹簧与安装基础连接，弹簧能有效吸收筛体振动产生的动载荷，避免振动传递到厂房基础或者周边配套设备上，

　　安装时需要保证筛体横向水平度偏差控制在合理范围内，避免物料向筛面单侧偏移导致的偏载问题。激振单元的轴承座采用剖分式结构设计，方便日常维护时检查轴承磨损情况、补充润滑脂，两侧激振器通过同步连接结构保证运转相位一致，避免筛体出现扭振问题。筛体的出料端对应每层筛网设置独立的出料溜槽，能将分级完成的不同粒度物料分别导入下游的输送或者存储设备，避免不同粒度的物料出现混料问题。在实际选型适配时，需要根据处理物料的堆密度、筛分粒度要求、小时处理量来调整激振器的偏心块配重，调整筛面的倾角大小，同时匹配对应目数的筛网，才能让设备达到最优的筛分效率，避免出现筛网堵孔、物料跑粗、处理量达不到设计要求的问题。
