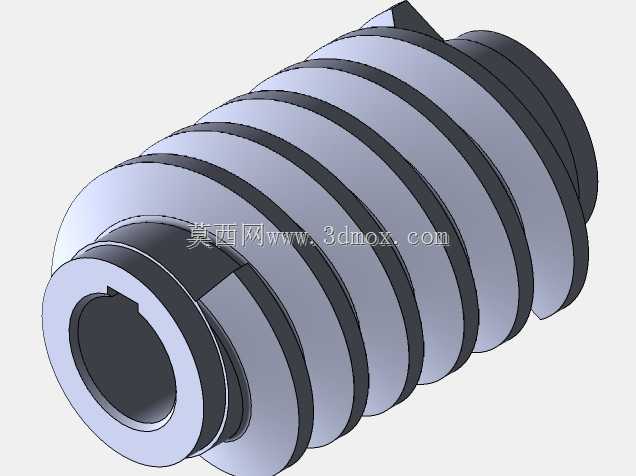

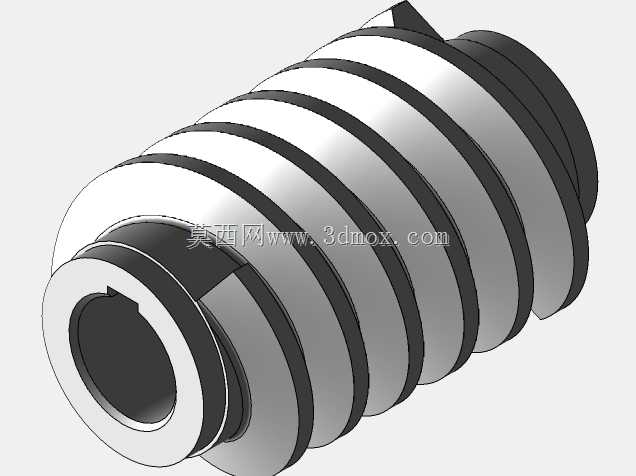

单头渐开线圆柱蜗杆传动构件

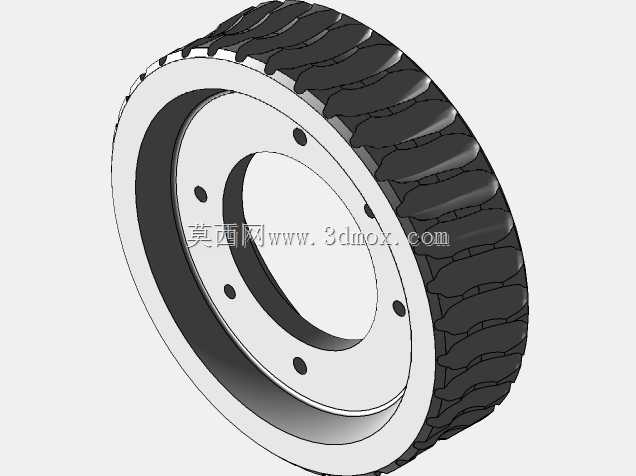

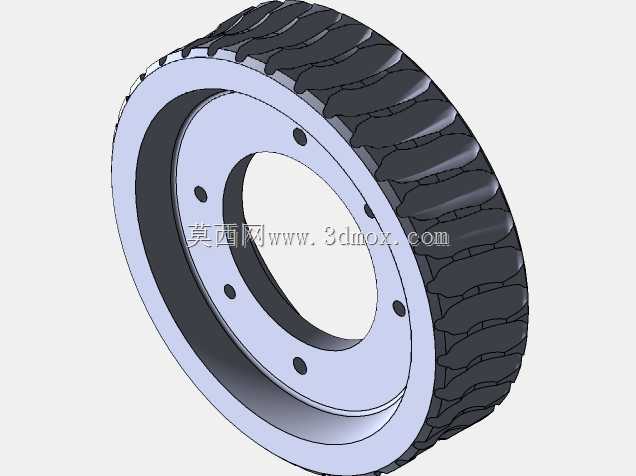

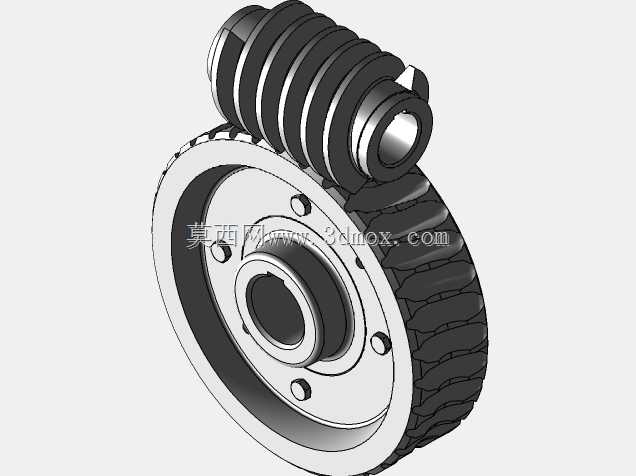

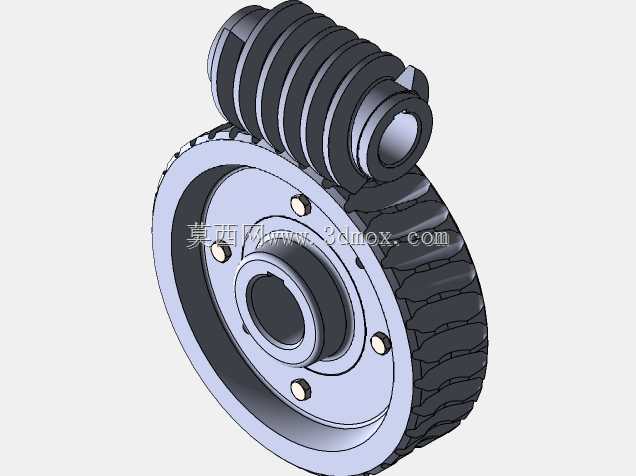

　　这类蜗杆构件常配套蜗轮组成交错轴传动副，多用于两轴空间垂直交错的传动场景，在轻工输送设备、小型自动化生产线的减速单元、食品包装机械的进给机构、通讯基站天线角度调节机构中都有广泛应用，核心作用是在交错轴之间传递运动与扭矩，同时实现大减速比的动力输出，单级传动就能获得较高的减速比，相比同功率等级的齿轮减速结构，整体占用的安装空间更小，运行过程中的啮合冲击更低，噪音表现更优。从结构设计来看，该蜗杆采用轴向齿廓为直线的圆柱蜗杆构型，齿部经过连续螺旋升角校核，啮合时与蜗轮齿面形成线接触，承载能力相比球面蜗杆虽有差距，但加工难度更低，普通数控车床搭配螺纹铣削工艺就能完成齿形加工，量产成本可控，适合中小载荷的传动场景使用。

　　设计阶段需要重点把控的参数包括蜗杆的导程角、齿厚公差、轴端安装配合尺寸，其中中心孔采用带键槽的通孔设计，能够直接与驱动电机的输出轴配合，通过平键传递扭矩，避免传动过程中出现轴与蜗杆的相对滑动，两端预留的轴颈尺寸适配标准深沟球轴承的安装位，安装时可以直接将蜗杆组件嵌入减速箱的轴承座孔内，不需要额外定制转接法兰，安装边界的轴向尺寸经过压缩，能够适配厚度较小的紧凑型减速箱壳体。齿面的螺旋升角经过匹配计算，能够实现反向自锁特性，也就是只能由蜗杆带动蜗轮转动，无法通过蜗轮反向驱动蜗杆，这一特性在垂直升降类的小型机构中非常实用，能够省去额外的制动组件，避免负载下坠的风险。建模过程中需要重点还原齿面的连续螺旋曲面，

　　保证齿形的导程误差控制在合理范围内，否则实际啮合时会出现卡滞、齿面磨损过快的问题，轴端的键槽尺寸与位置公差需要严格对应标准键的规格，装配时才能保证配合精度，两端的轴承位同轴度需要满足传动要求，避免高速转动时出现径向跳动，加剧轴承磨损。这类蜗杆在实际选型时，需要匹配对应模数、头数的蜗轮，同时根据传动载荷计算齿面接触强度，避免长期满载运行出现齿面胶合的问题，日常维护时需要在啮合部位涂抹润滑脂，降低齿面的摩擦损耗，延长整套传动副的使用寿命。
