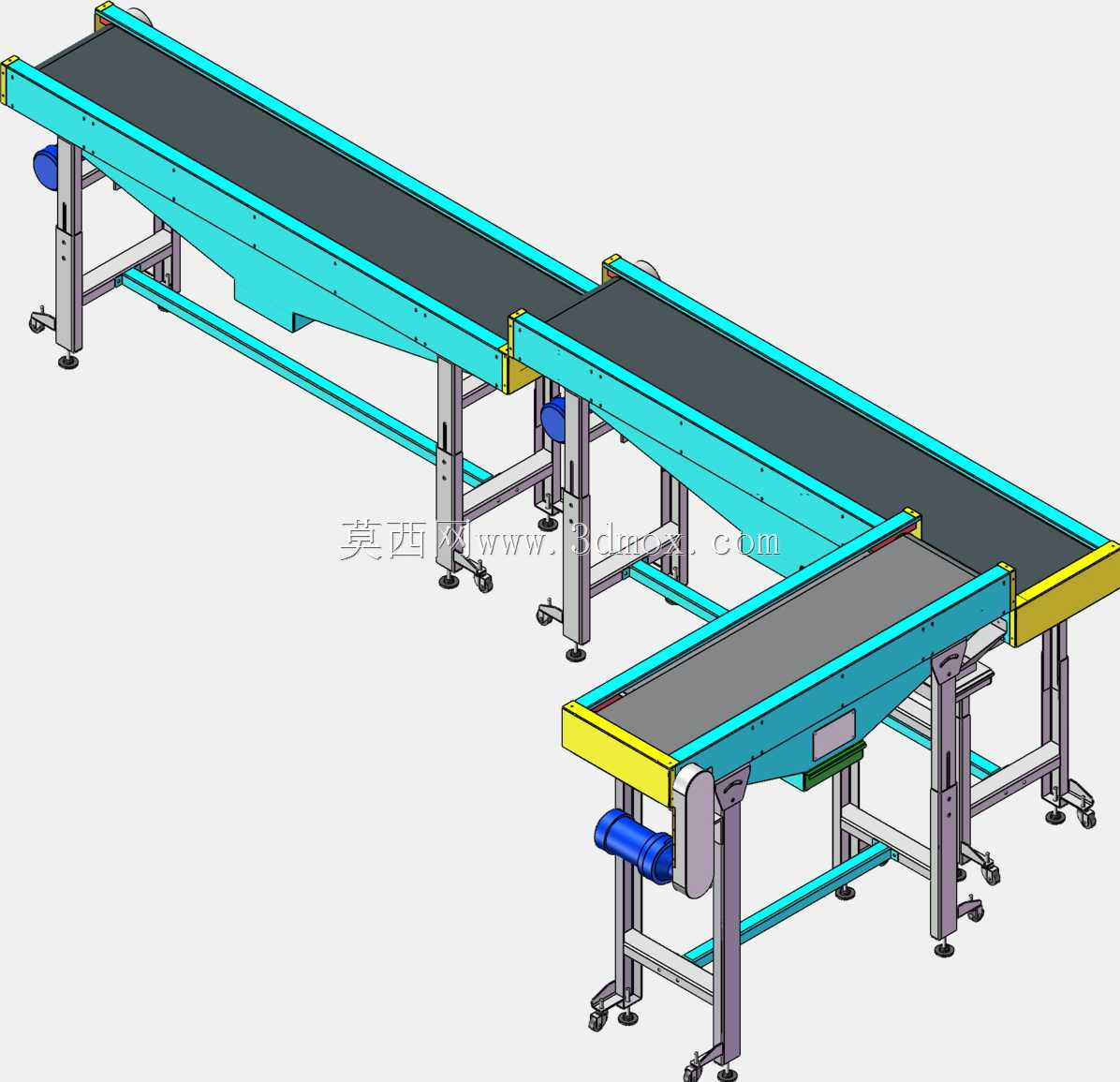

工业皮带式水平物料输送设备结构设计

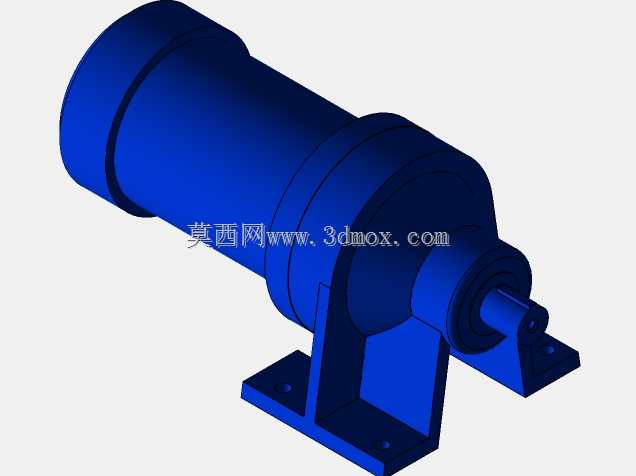

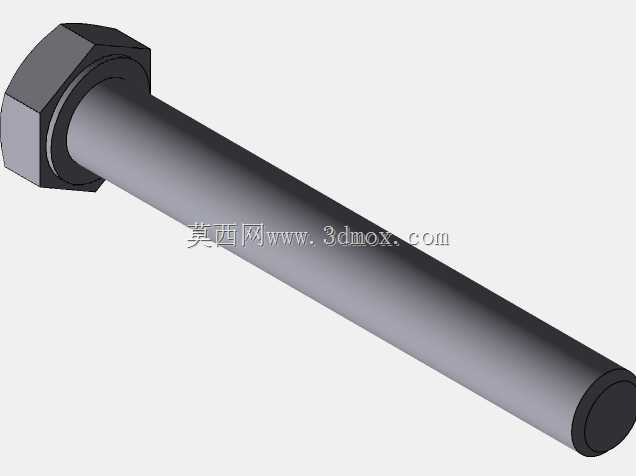

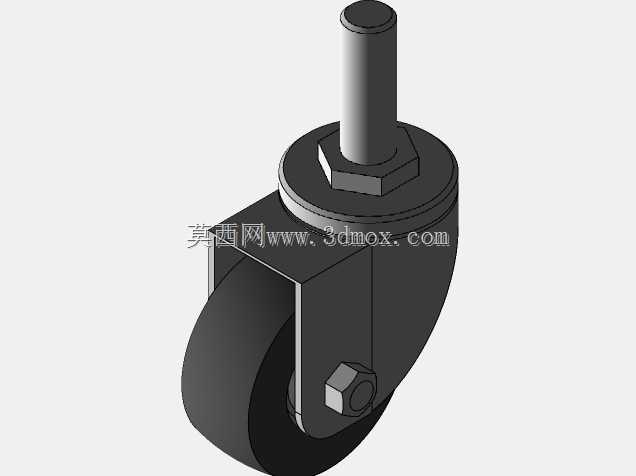

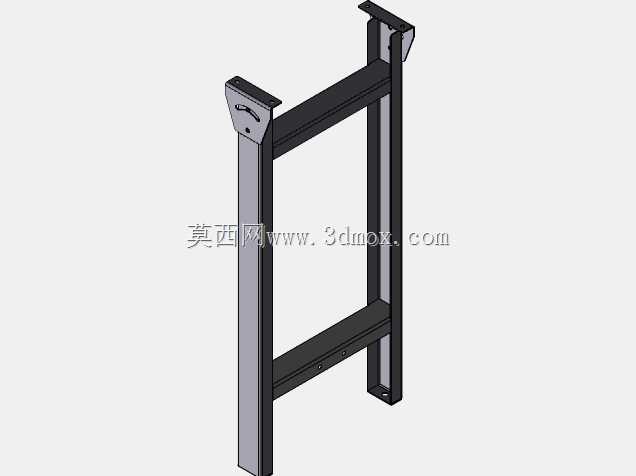

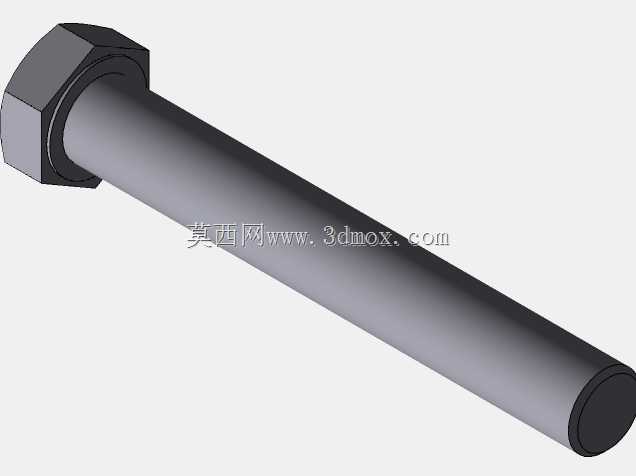

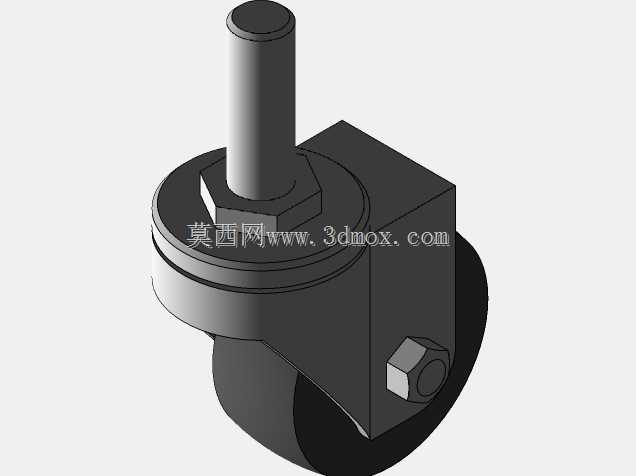

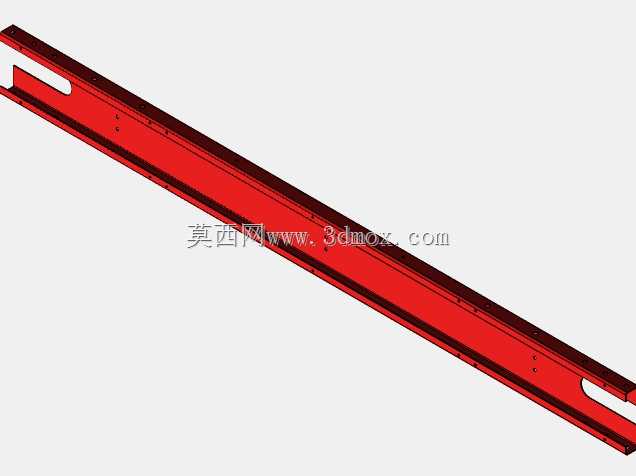

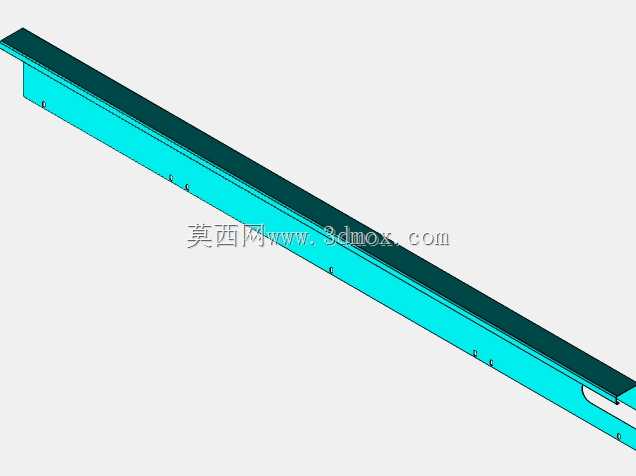

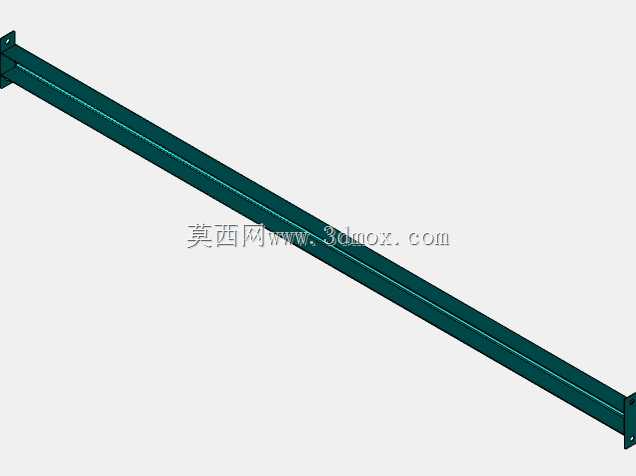

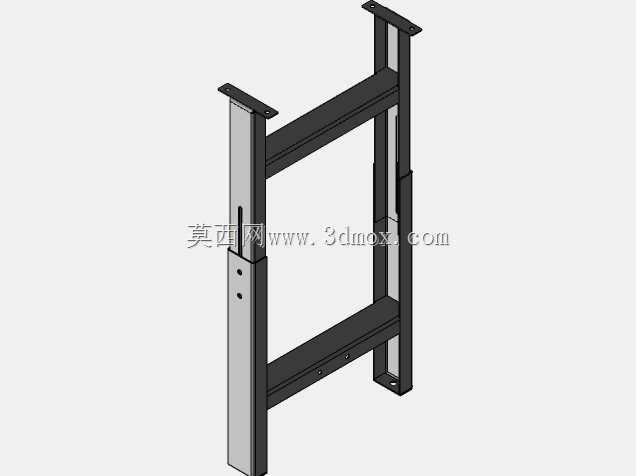

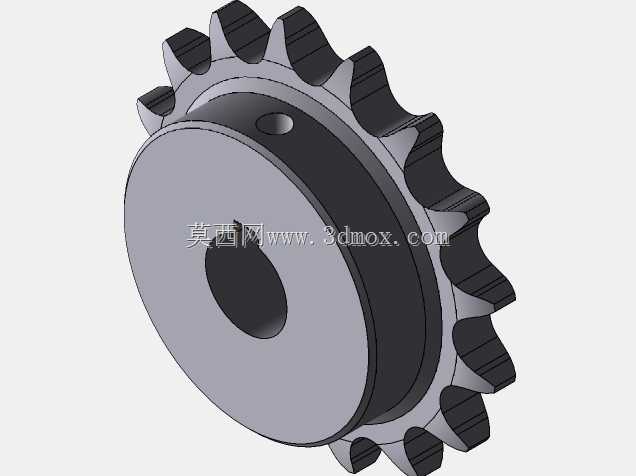

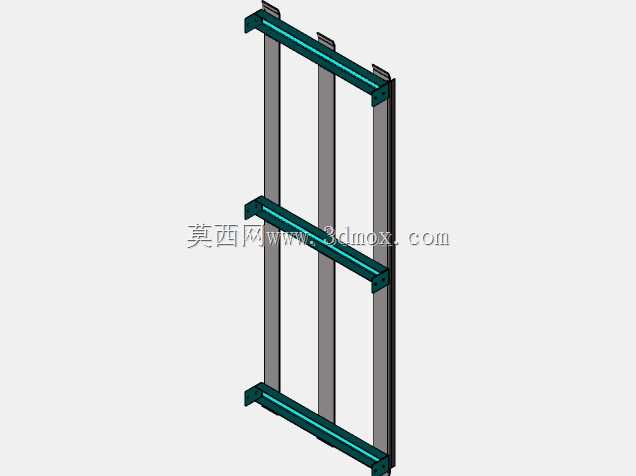

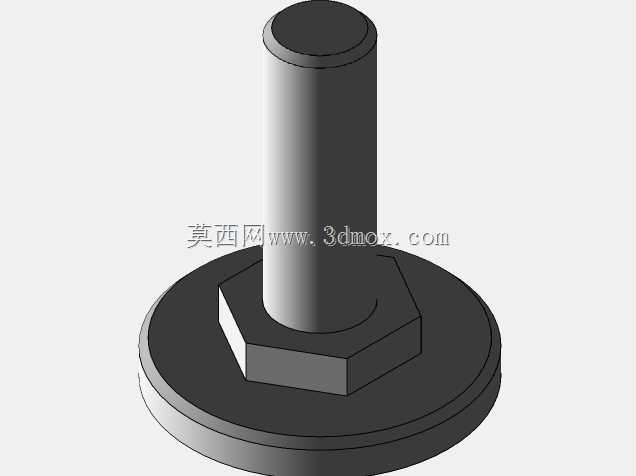

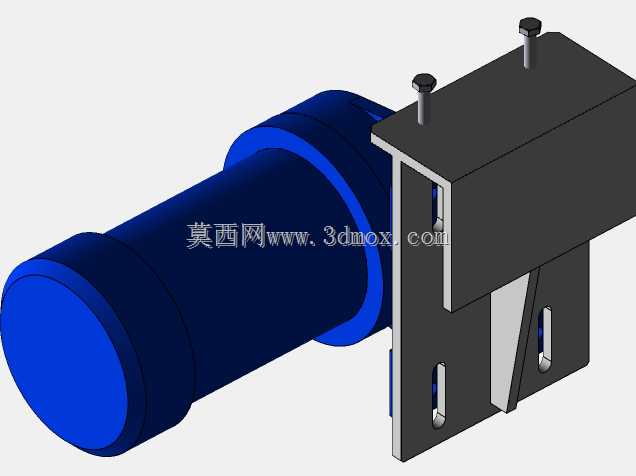

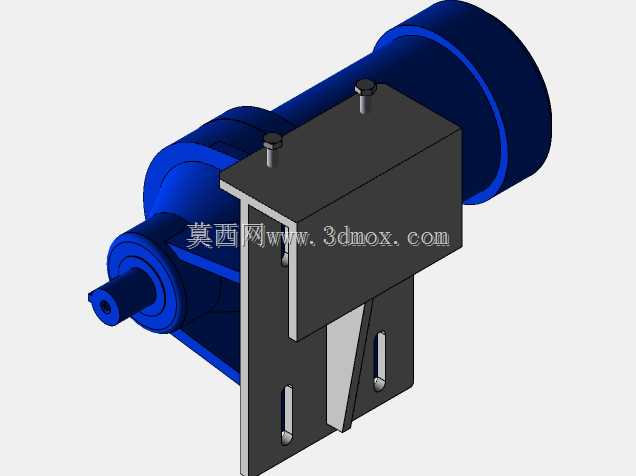

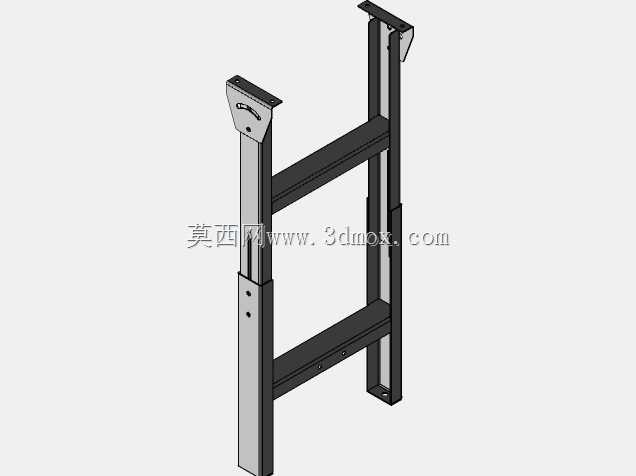

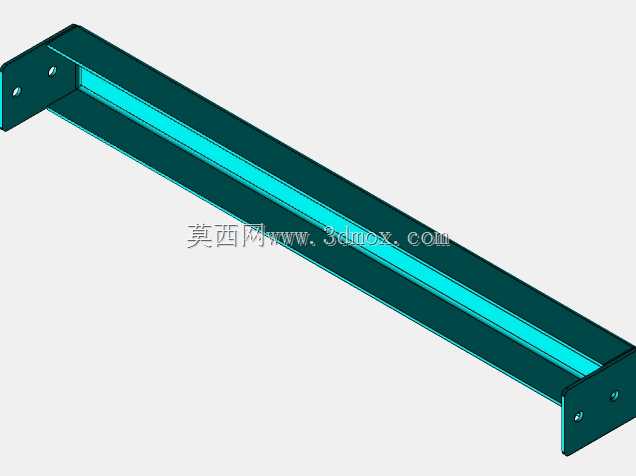

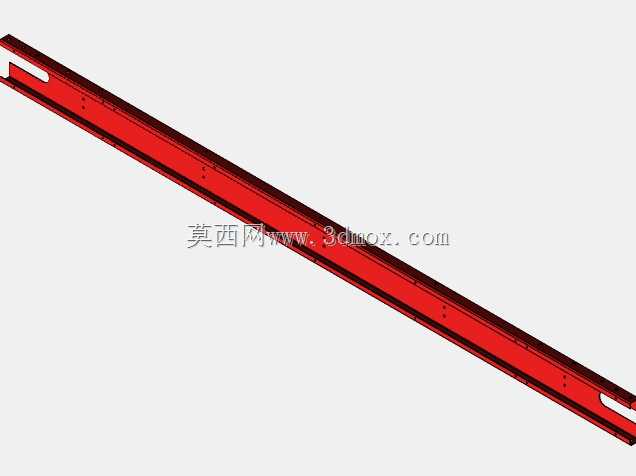

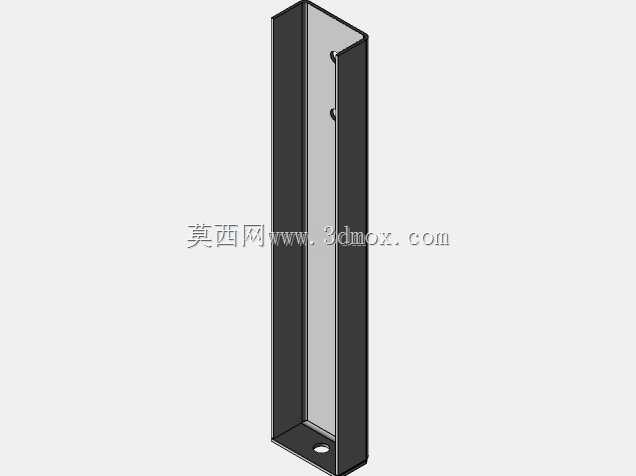

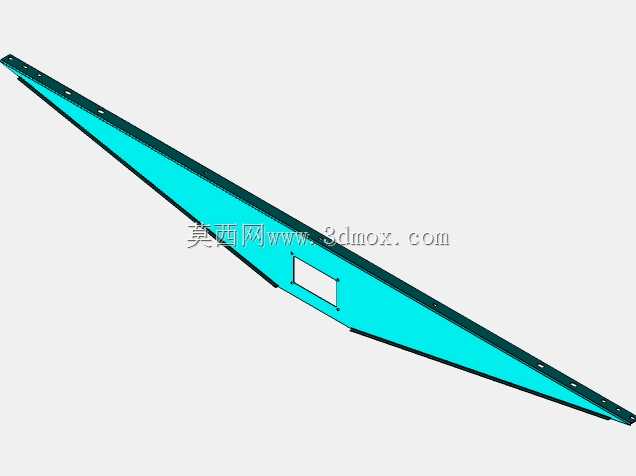

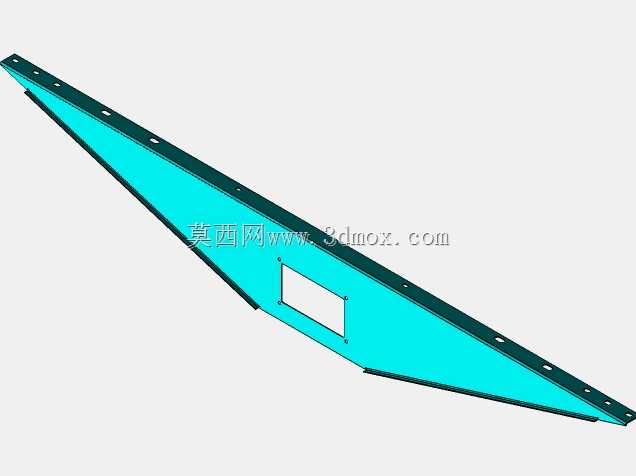

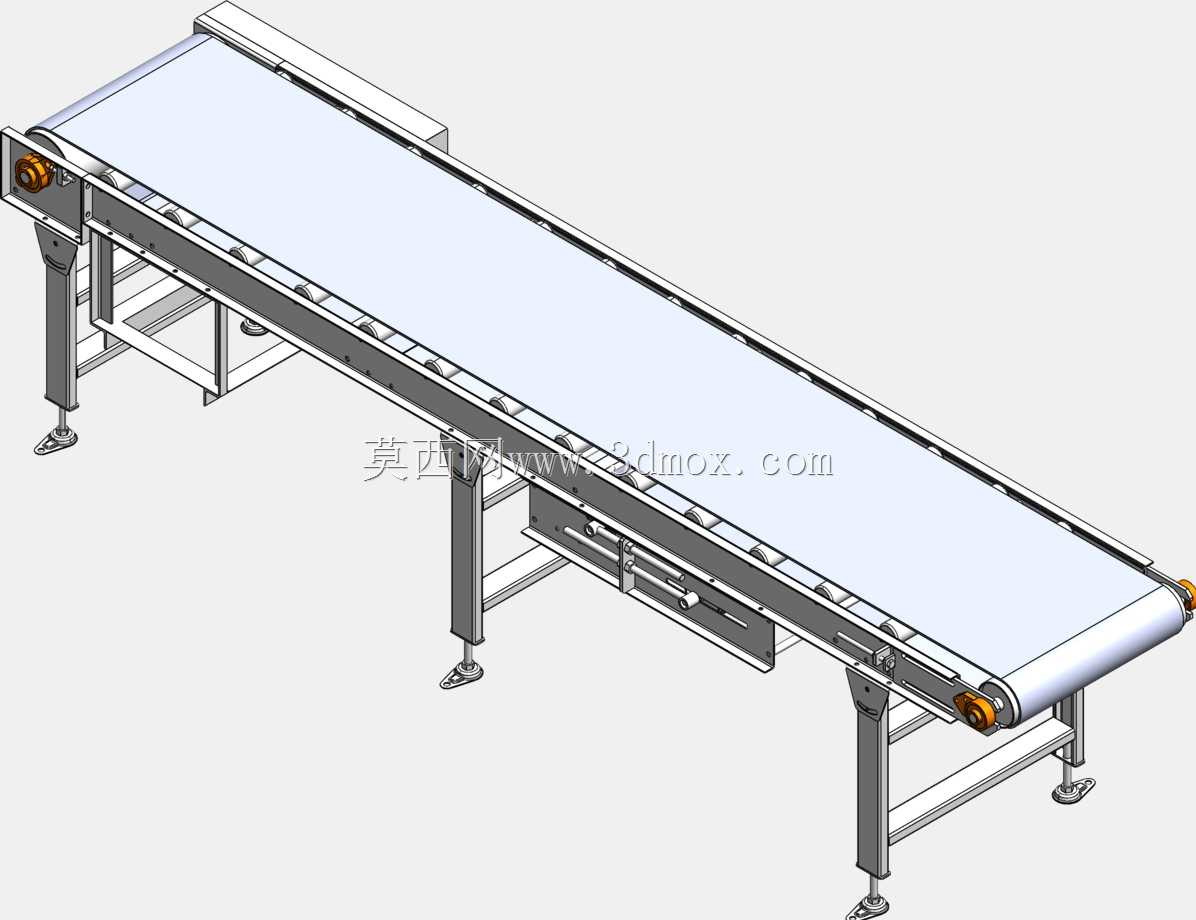

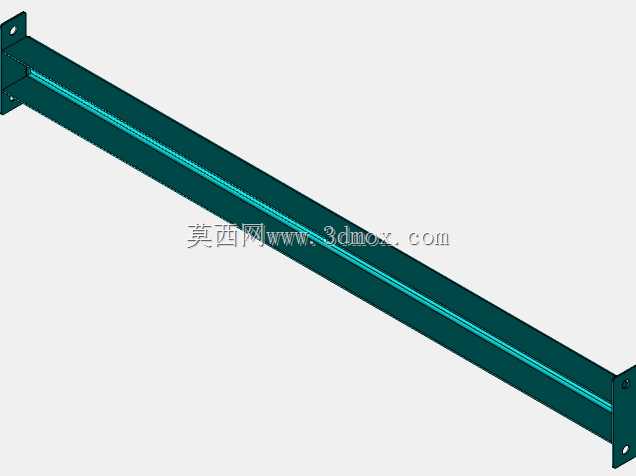

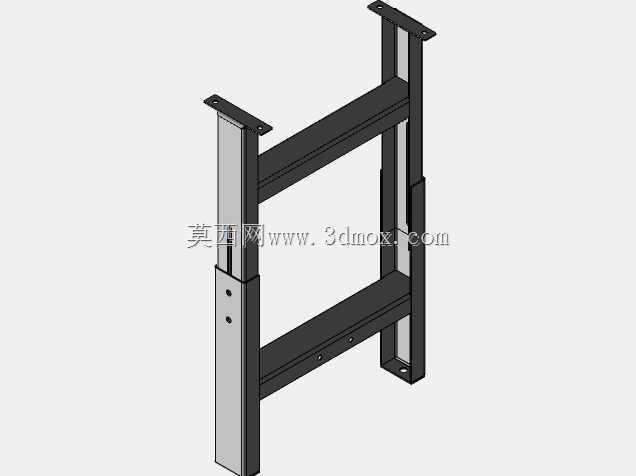

　　这款水平布置的皮带输送设备，主要面向车间工序间物料转运、成品下线输送、零散工件周转等常见生产场景，可适配电子组装、食品包装、五金加工、汽配装配等多类产线的物料流转需求，能够替代人工完成不同工位间的规则或不规则小件的水平传送，降低人工搬运的劳动强度，同时保障产线流转节拍的稳定性。设备整体采用开式框架结构设计，主体支撑框架采用标准型钢焊接后做表面防锈处理，支腿配置可调式脚杯，可根据现场地面平整度调整设备整体水平度，同时抵消设备运行过程中产生的小幅振动，避免长期运行出现结构偏移。驱动端配置在设备一端的侧部，采用电机配合减速机构直接驱动主动辊筒，从动辊筒布置在设备另一端，配置张紧调节结构，可通过调整螺栓改变从动辊筒的轴向位置，

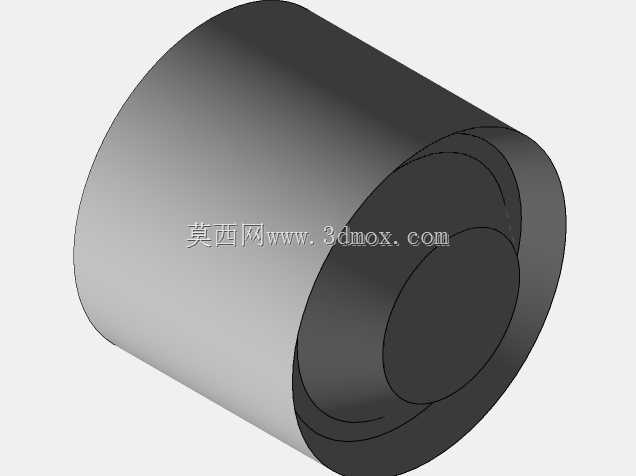

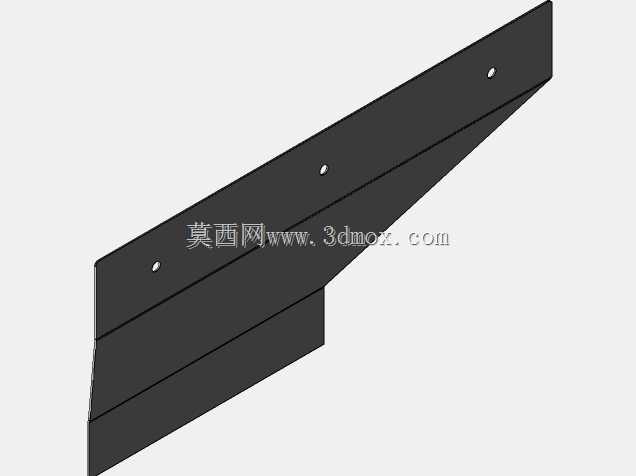

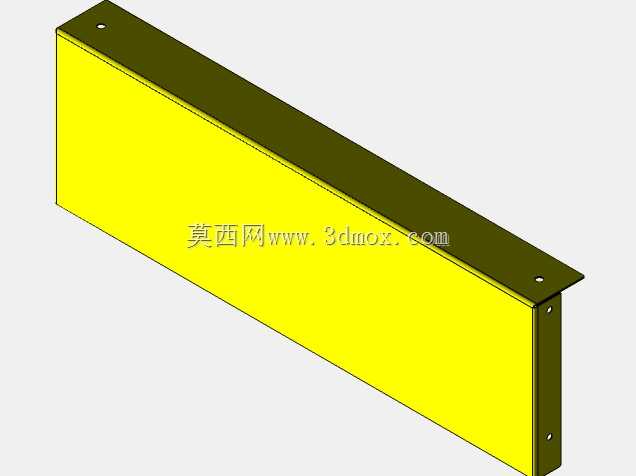

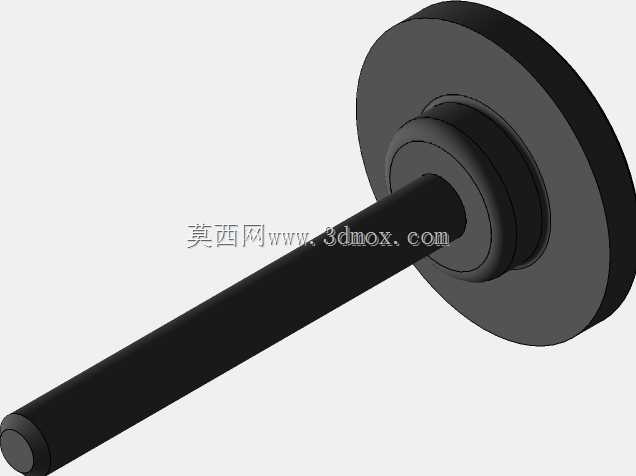

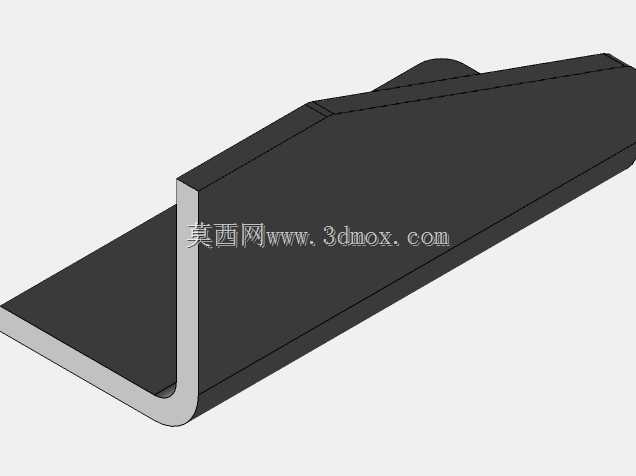

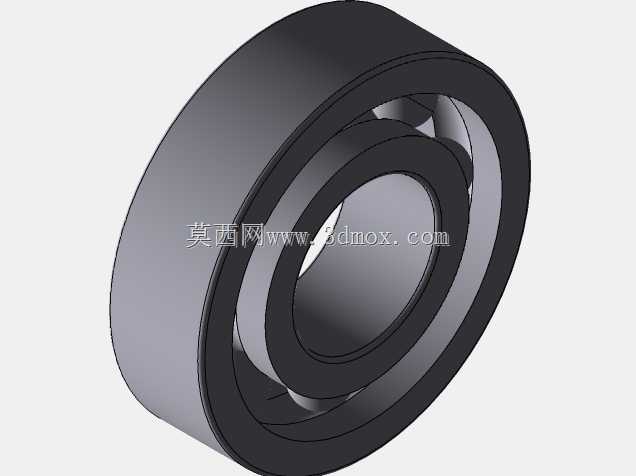

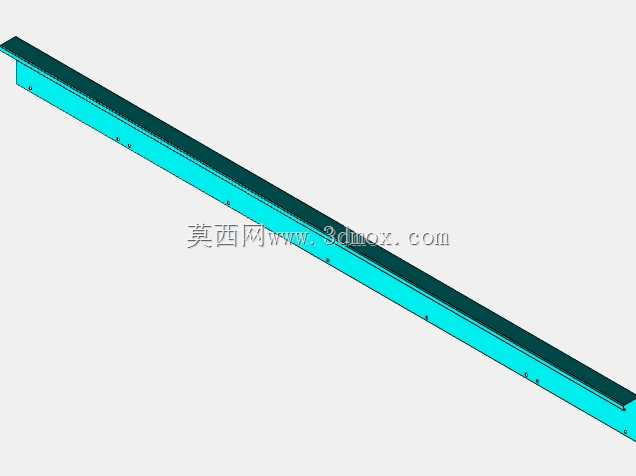

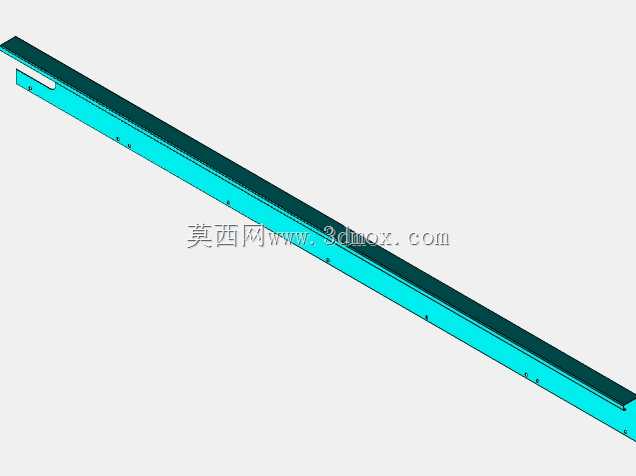

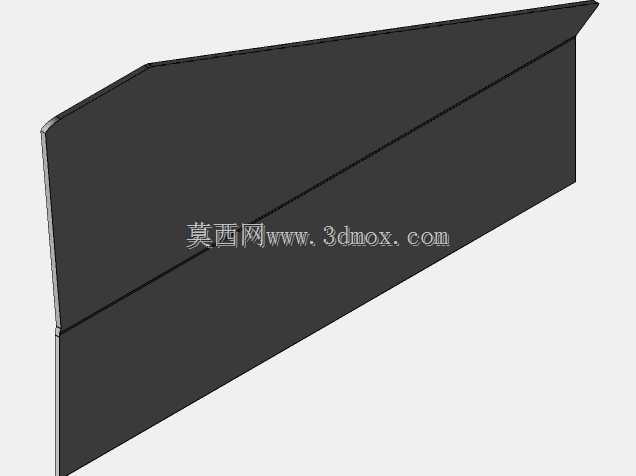

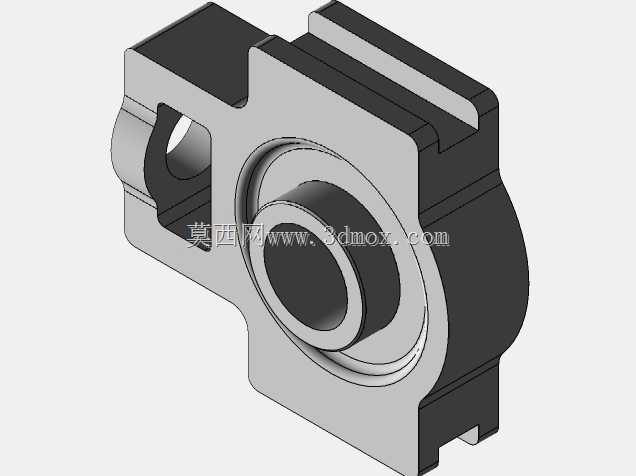

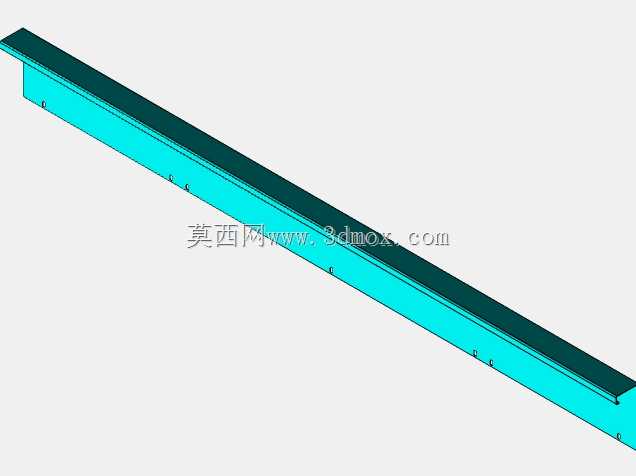

　　实现皮带张紧度的调节，避免皮带长期运行出现打滑、跑偏的问题。皮带承托面下方布置多组平行托辊，沿输送方向等距排布，托辊采用转动阻力小的密封轴承结构，既可以承托皮带及上方物料的重量，避免皮带中部下垂影响输送平稳性，又能降低皮带运行的摩擦阻力，减少驱动端的动力损耗。设备两侧沿皮带运行方向布置导向挡边，高度略高于皮带工作面，可避免输送过程中物料从皮带侧部落出，同时挡边采用可拆卸式安装结构，可根据输送物料的尺寸调整挡边间距，适配不同宽度规格的物料输送需求。设备底部预留了电控元件安装空间，可根据使用需求加装启停控制、调速模块、光电感应组件，实现与上下游设备的信号联动，匹配自动化产线的无人化运行需求。从安装边界来看，设备整体为长条形水平结构，

　　宽度方向尺寸紧凑，可适配车间内狭窄的通道布置需求，长度可根据实际产线的工位间距做模块化拼接扩展，无需对主体结构做大幅改动；设备进料端与出料端的高度统一，可直接对接工作台、加工设备的出料口或者周转箱的接料位置，无需额外做高度适配的转接结构。设计过程中充分考虑了日常维护的便捷性，辊筒、托辊均采用快拆式安装结构，更换易损件时无需拆解整体框架，皮带的更换也可通过松开张紧结构快速完成，大幅降低后期运维的时间成本。设备运行过程中噪音低，传动平稳，可根据输送物料的重量选择对应厚度的皮带材质，针对有防滑需求的场景可更换花纹皮带，针对有防静电需求的电子行业场景可更换防静电皮带，适配不同行业的使用要求。
