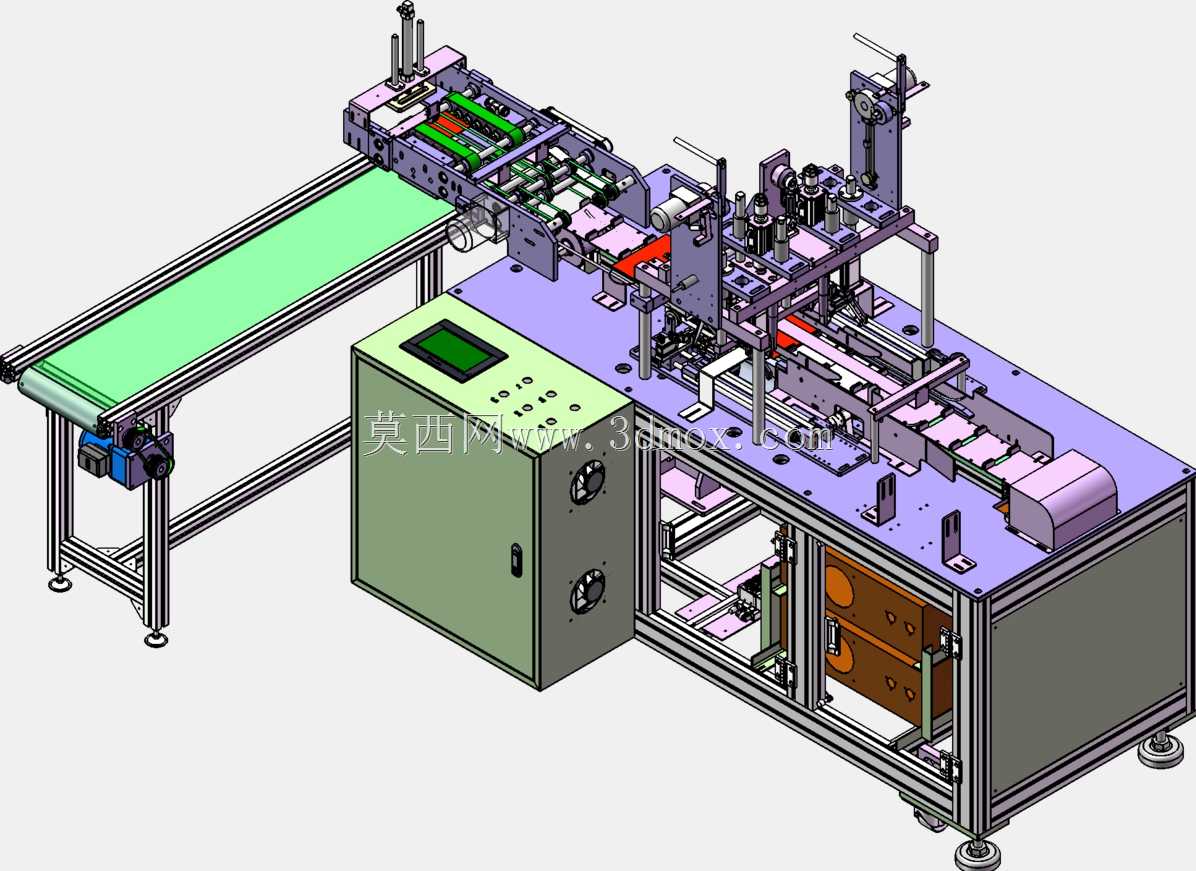

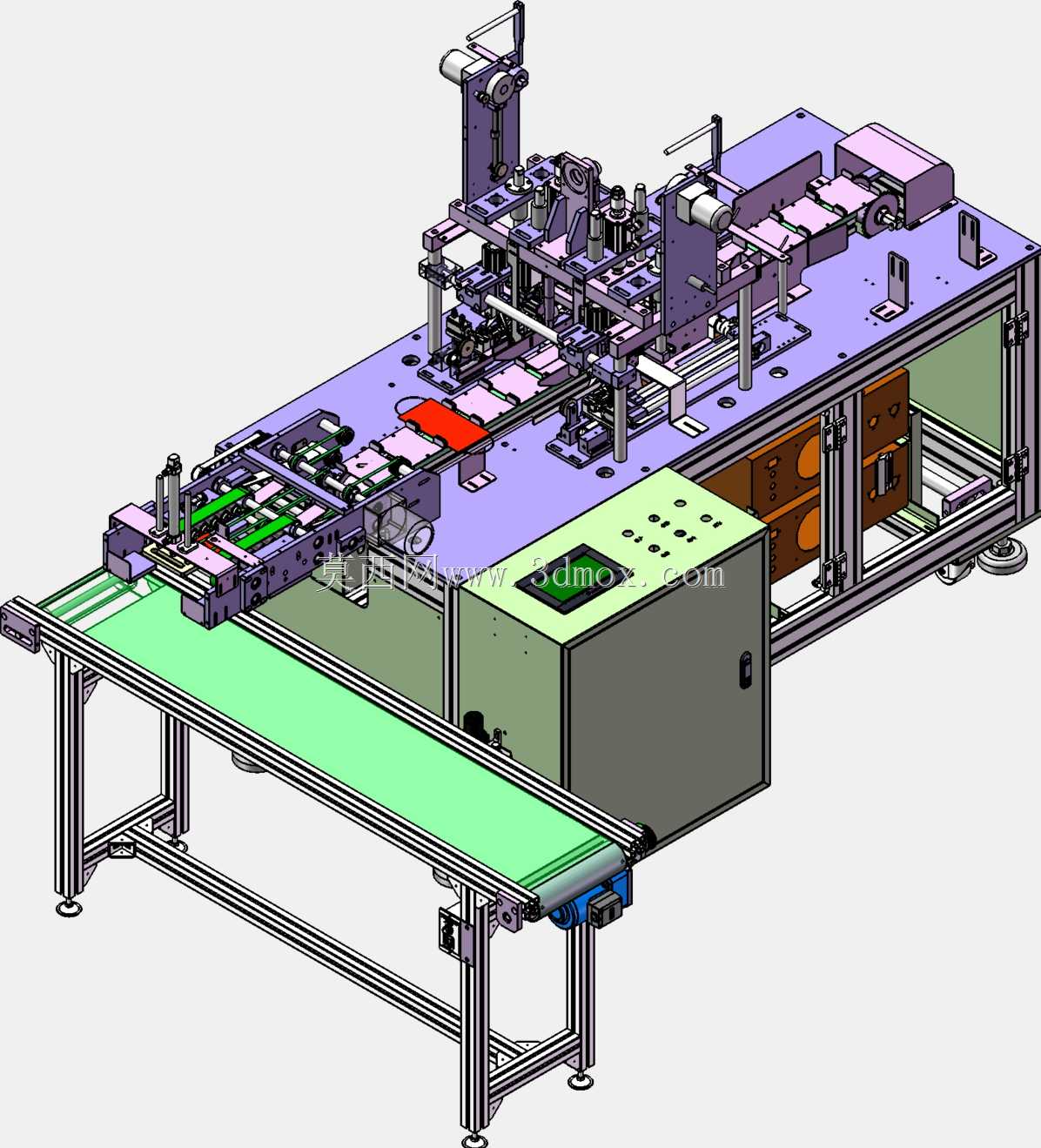

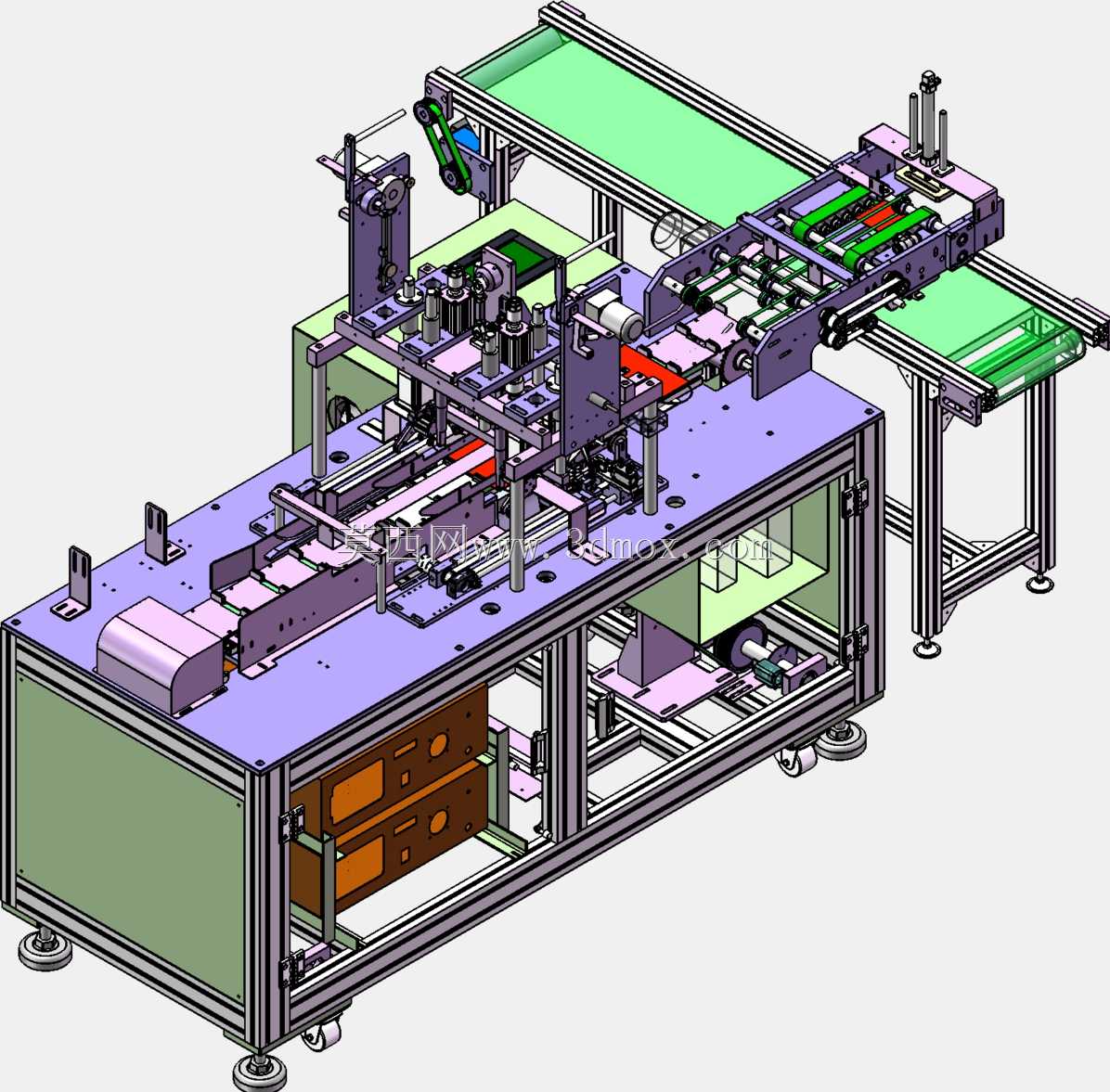

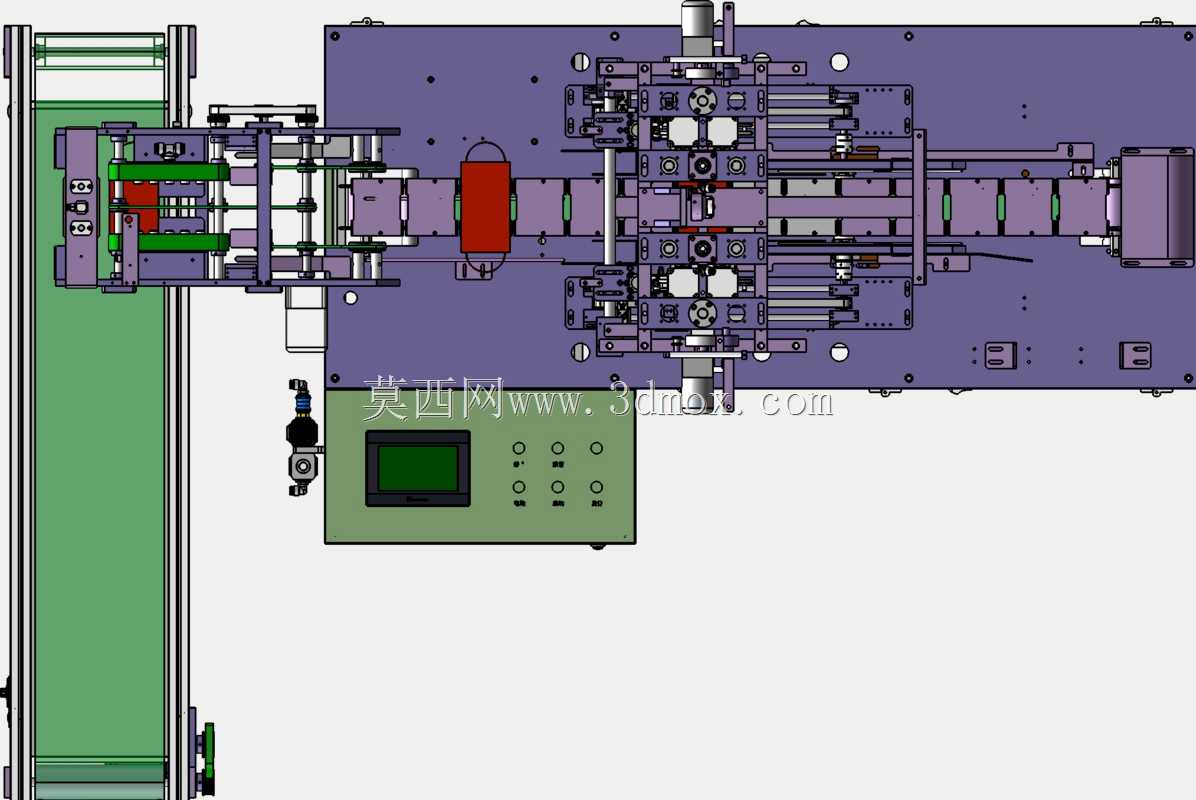

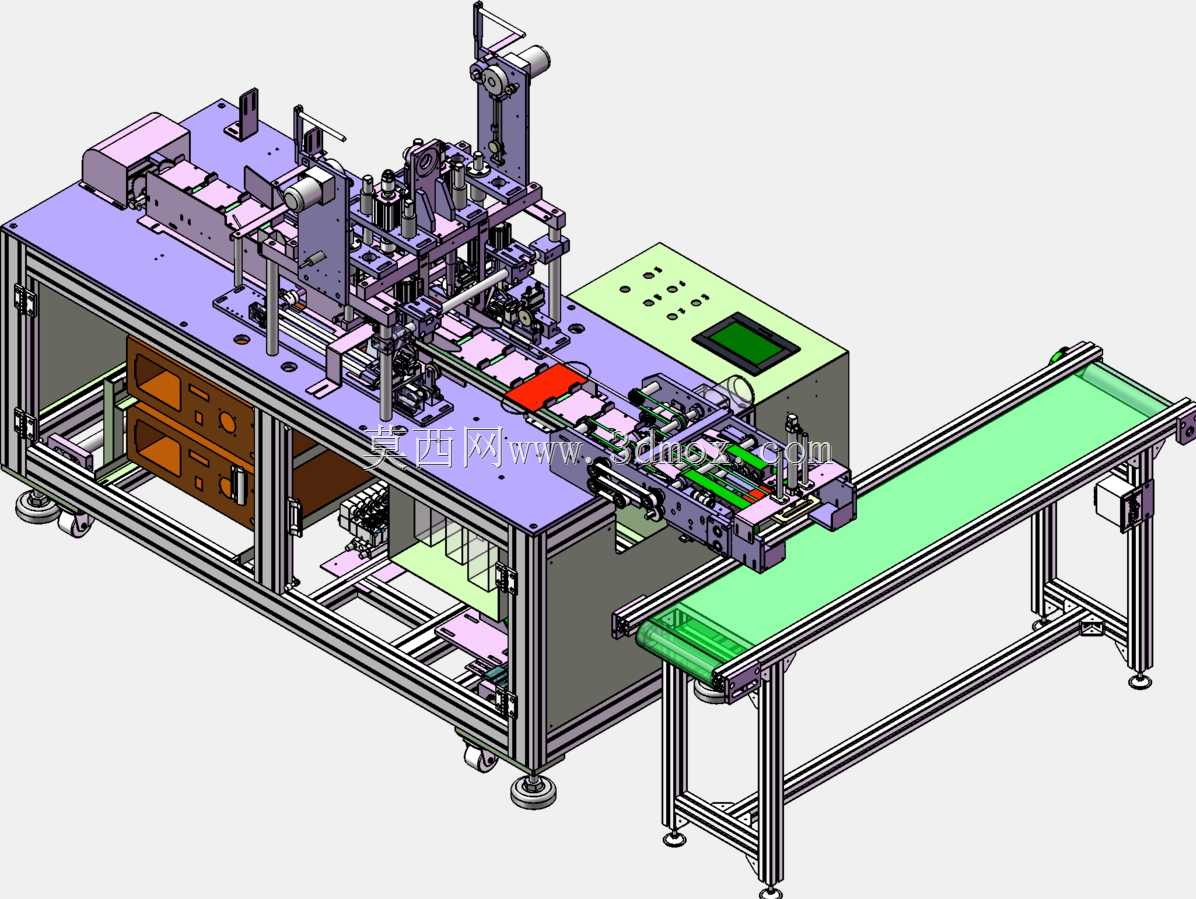

七伺服高速平面掩膜耳带焊接设备结构设计

　　这款七伺服驱动的平面掩膜耳带焊接设备，主要面向民用平面防护口罩的规模化量产场景，适配口罩生产流水线的后段耳带焊接工序，可直接对接上游口罩片成型出料工位，完成成品的全流程衔接，无需额外增设中转接驳的冗余机构。设备整体采用铝型材搭建主体机架，底部配置可调脚杯与万向脚轮组合，既满足车间地面不平整时的水平调平需求，也方便产线布局调整时的短距离移位，机架下部预留电气元件安装舱，可容纳伺服驱动器、气动控制元件等配套部件，上部作业区设置透明防护围挡，兼顾操作安全与运行状态的可视化观察。设备的核心作业逻辑依托七组伺服轴的协同动作实现，分别负责口罩片的精准上料定位、耳带的定长送料与裁切、焊接头的升降压合、成品出料的同步输送，

　　各轴动作通过运动控制逻辑实现时序匹配，每分钟可完成80至120片平面口罩的耳带焊接作业，相比传统凸轮结构的耳带机，伺服驱动的结构可通过参数调整快速适配不同尺寸的平面口罩生产需求，无需更换大量机械凸轮配件，大幅缩短换型调试的周期。设计过程中重点考量了焊接工位的定位精度，口罩片输送采用皮带载具配合定位挡块的结构，确保每片口罩进入焊接工位时的位置偏差控制在0.2mm以内，避免耳带焊接偏移导致的不良品产生；耳带送料机构配置张力控制结构，避免耳带送料过程中出现拉扯变形或松垮打结的问题，保证每段裁切的耳带长度一致性。焊接工位采用超声焊接结构，焊接头的下压行程通过伺服轴精准控制，可根据不同厚度的口罩无纺布材质调整压合深度与保压时长，

　　保证耳带焊接强度满足使用要求，不会出现轻易脱落的问题。设备进出料端均配置接驳输送台，进料端可直接对接口罩打片机的出料输送带，出料端可对接后续的成品检测、包装工位，实现整线的连续化生产。机架的走线全部采用内部线槽隐藏布置，避免管线外露导致的积尘、干涉风险，各运动副位置均配置润滑注油点，方便日常维护保养时的快速注油，减少设备长期运行的磨损损耗。在安装边界上，设备主体占地长度约2.8米，宽度约1.2米，作业面高度适配常规车间流水线的850mm标准高度，无需额外搭建增高台架，车间部署时仅需预留对应操作维护空间即可完成安装，外接气源与电源即可投入运行，整体结构紧凑，空间利用率较高，适合中小型口罩生产企业的车间布局需求。
