大幅面龙门式激光加工机架结构设计

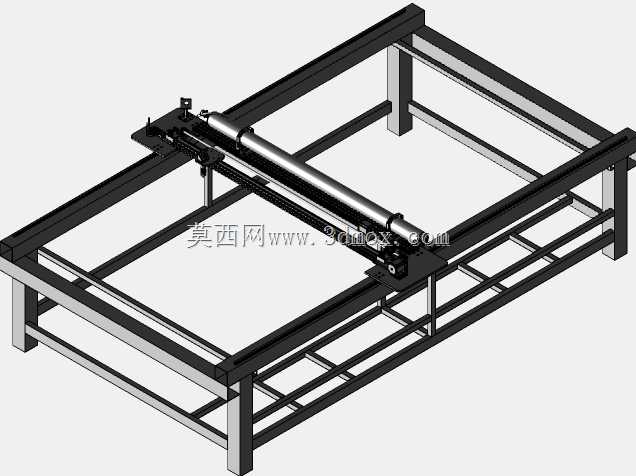

　　这套结构针对非金属板材的激光裁切、打标加工场景设计，整体采用方通焊接成型的龙门式框架作为承载主体，框架底部预留了可调脚杯的安装位，可在车间不平整地面完成调平，避免长期运行出现结构形变影响加工精度。横向的龙门横梁搭载线性导轨与传动模组，激光加工头可沿横梁完成X向的往复移动，龙门整体可沿床身两侧的纵向导轨完成Y向进给，两个方向的运动配合可覆盖整个工作台面的加工范围，适配广告标识制作、工艺礼品加工、薄型非金属板材裁切等常见的加工需求。设计过程中优先考虑了框架的刚性表现，床身底部采用多根横向方通做加强支撑，避免大跨度横梁在高速移动时出现共振，导轨安装面预留了铣削加工余量，实际生产时可通过一次装夹完成安装基准面的精加工，

　　保证两根纵向导轨的平行度公差控制在合理范围内，减少运动过程中的卡顿与精度偏差。传动部分采用同步带搭配线性导轨的组合，相比丝杆传动在长行程场景下有更低的运行阻力与更高的移动速度，适配激光加工非接触式加工的高速运行需求，横梁上的拖链安装位预留了足够的弯曲半径空间，可容纳激光管路、控制线缆与气路管线，避免设备运行过程中管线出现拉扯、弯折过度的问题。工作台区域采用栅格状支撑结构，可在加工时承托板材，同时让激光穿透板材后的多余能量向下散逸，避免反射损伤加工头，床身两侧的限位安装位可直接装配光电限位开关，对龙门的两个运动极限位置做硬限位与软限位双重保护，防止超程运行造成结构碰撞。整体结构的安装边界充分考虑了常规车间的进门尺寸与吊装需求，

　　框架可拆分为床身、横梁、传动组件几个独立模块，运输时可分体打包，进场后再通过定位销与螺栓完成拼接，降低运输与进场安装的难度，各运动部件的润滑点位都预留了操作空间，日常维护时无需拆解大面积护罩即可完成注油保养，适配加工厂长时间连续运行的使用需求。
