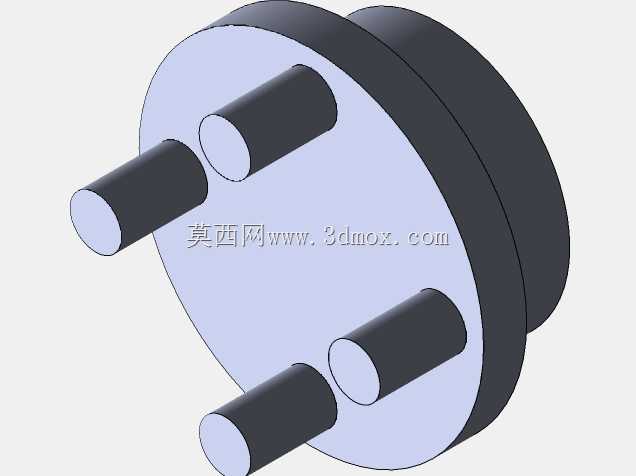

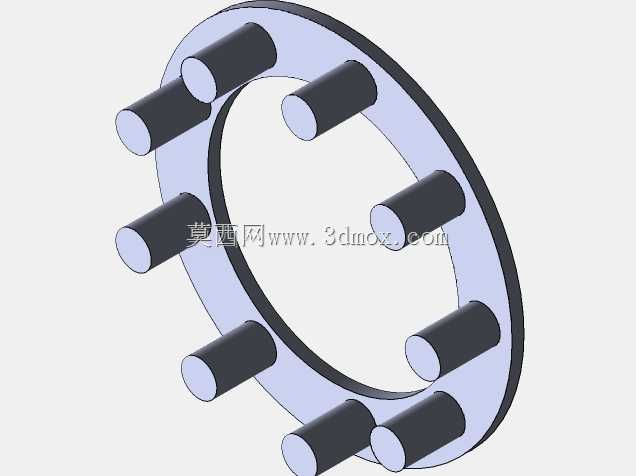

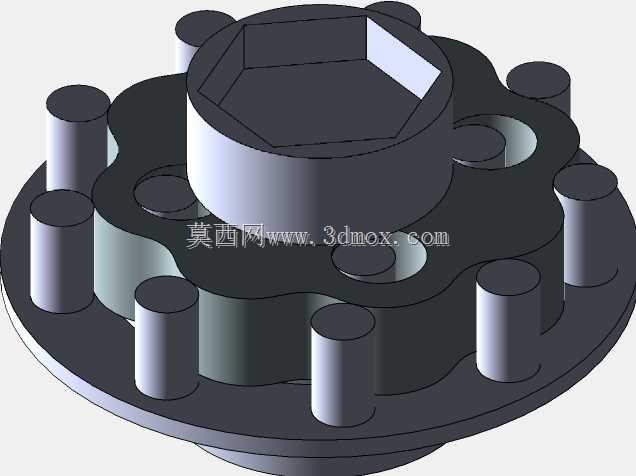

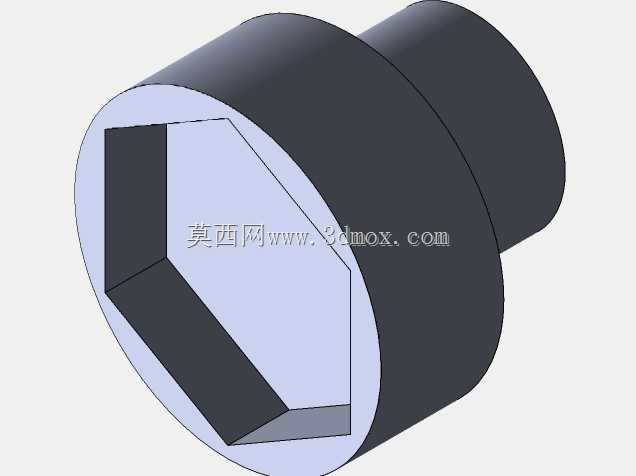

摆线齿轮箱作为小体积大传动比场景下的核心传动部件,常被应用在对安装空间有严格限制、同时对输出扭矩有较高要求的通讯设备、小型伺服驱动机构、精密检测仪器内部,这类应用场景往往不允许传动结构占用过多径向与轴向空间,同时需要在频繁正反转的工况下保持稳定的传动精度,避免回差带来的设备定位偏差。从结构设计逻辑来看,这款摆线齿轮箱采用少齿差行星传动的核心原理,中心输入部位设置内六角驱动接口,可直接与对应规格的六角传动轴配合,省去额外的联轴器连接结构,进一步压缩整体轴向安装尺寸,周边均匀布置的圆柱销作为输出端的传力构件,能够将摆线轮的行星转动转化为定轴输出,同时多销同步传力的结构可以将负载均匀分散到每个接触点位,避免单点应力集中导致的构件磨损,

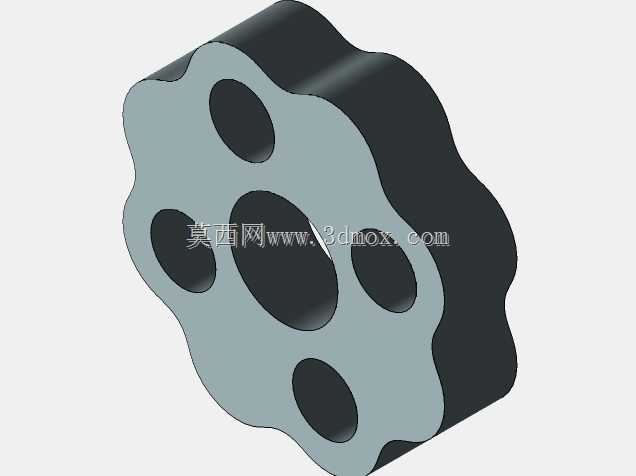

大幅提升结构的抗冲击负载能力。在安装边界设计上,齿轮箱底部设置带定位台阶的法兰安装面,可直接嵌入设备预留的安装沉孔内,通过周边的安装孔位完成固定,安装时无需额外设计定位工装,依靠台阶面即可完成径向定位,保证输入输出轴的同轴度控制在合理公差范围内。外形设计上,整体外轮廓采用与摆线轮运动轨迹匹配的非圆结构,在保证内部构件有足够运动间隙的前提下,尽可能缩减壳体的外轮廓尺寸,避免多余的结构占用设备内部空间,所有外露的传力销均采用等直径圆柱结构,加工时可直接选用标准圆棒料完成车削加工,降低零件的加工成本与工艺难度。实际应用中,这类摆线齿轮箱可实现单级较大传动比的动力传递,相比同传动比的普通圆柱齿轮减速结构,体积可缩减三分之一以上,
同时多齿啮合的传动特性让其运行过程更平稳,传动噪音更低,适合在对噪音控制有要求的小型民用通讯设备、便携式检测仪器内部使用。建模过程中严格按照实际装配关系完成各零件的配合约束,摆线轮与针齿壳、传力销之间的配合间隙按照实际工程公差设置,既保证运动仿真过程中不会出现干涉问题,也能直观反映实际装配后的运动状态,可直接用于结构验证、装配工艺模拟以及后续的工程图输出参考。
