便携式车载空调风机结构三维设计

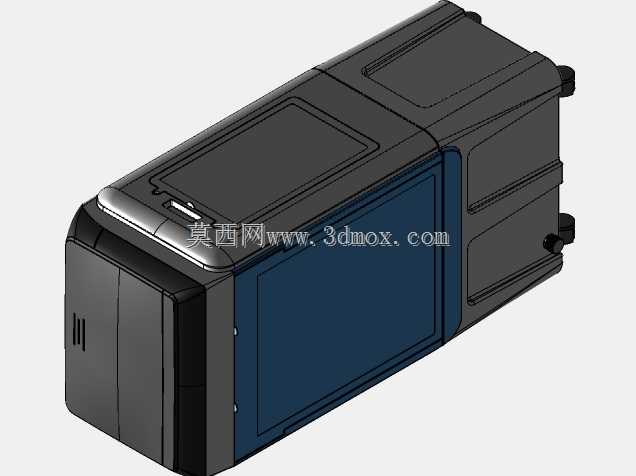

　　这款空调风机的结构设计，最初是针对户外驻车、小型密闭临时作业空间的通风调温需求开发的，区别于传统固定式空调内机，它的整体外形采用长方体切角过渡设计，边角做了R3-R5的圆弧倒钝处理，避免搬运安装过程中磕碰划伤，整体外轮廓尺寸控制在适配车载储物格、小型设备安装舱的边界范围内，安装时不需要额外改动原有舱体的加强筋结构，可直接通过侧面预留的卡扣位与安装支架快速卡接固定，不需要额外焊接打孔，适配多种临时加装场景。从功能实现逻辑来看，这款风机整合了进风过滤、气流增压、风向导流三个核心模块，进风侧设置在机身短边端面，预留了多层滤网的安装槽位，可根据使用场景更换防尘、除异味不同功能的滤材，滤材采用抽拉式安装结构，日常维护不需要拆解整机外壳，

　　只需要按压侧边锁扣即可抽出滤材架更换。机身中段是风机的核心增压腔，采用离心式风轮设计，相比同功率轴流风机能提供更高的送风静压，可对接最长3米的柔性通风管道，把调节后的气流送到指定的狭小作业区域，比如车辆卧铺位、户外临时帐篷的休息区，或是小型设备舱的散热通风位。机身外壳采用上下分壳+侧边装饰盖板的拼接结构，主壳体选用耐候性ABS材质，内部支撑筋位按照15mm的间距均匀排布，可承受车辆行驶过程中的持续振动，不会出现壳体共振异响的问题，侧边的深蓝色装饰盖板同时兼具检修口功能，拆开后可直接接触到风机的接线端子与电机固定座，方便后期检修更换易损件。在设计过程中，特意把电源接口、调节旋钮都布置在机身同一侧的端面上，

　　接线操作时不需要绕到机身其他位置，接口周边做了高出平面2mm的防水挡边，可应对户外使用时的零星溅水场景。出风口设置在机身另一侧长边端面，预留了通用的圆形风管对接卡扣，可适配市面上常见的柔性通风管尺寸，不需要额外制作转接头。机身底部还预留了四个脚轮安装位，用户可根据使用需求选择固定安装或是加装脚轮移动使用，移动状态下整机重心控制在机身几何中心偏下位置，推行过程中不会出现侧翻问题。内部走线全部沿着壳体内部的走线槽布置，走线槽上设置了多个线卡固定位，避免振动过程中线缆移位碰到旋转的风轮部件，电机安装座与壳体之间设置了橡胶减震垫，可抵消电机运转时的高频振动，降低整机运行的噪音水平，适合在休息场景下使用。
