便携式桌面小型轴流通风扇结构设计

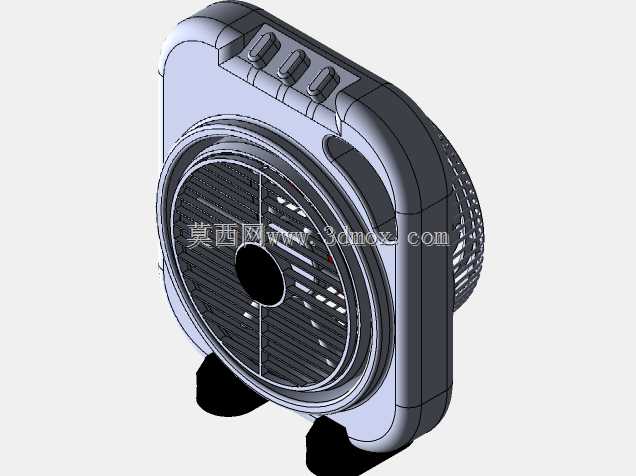

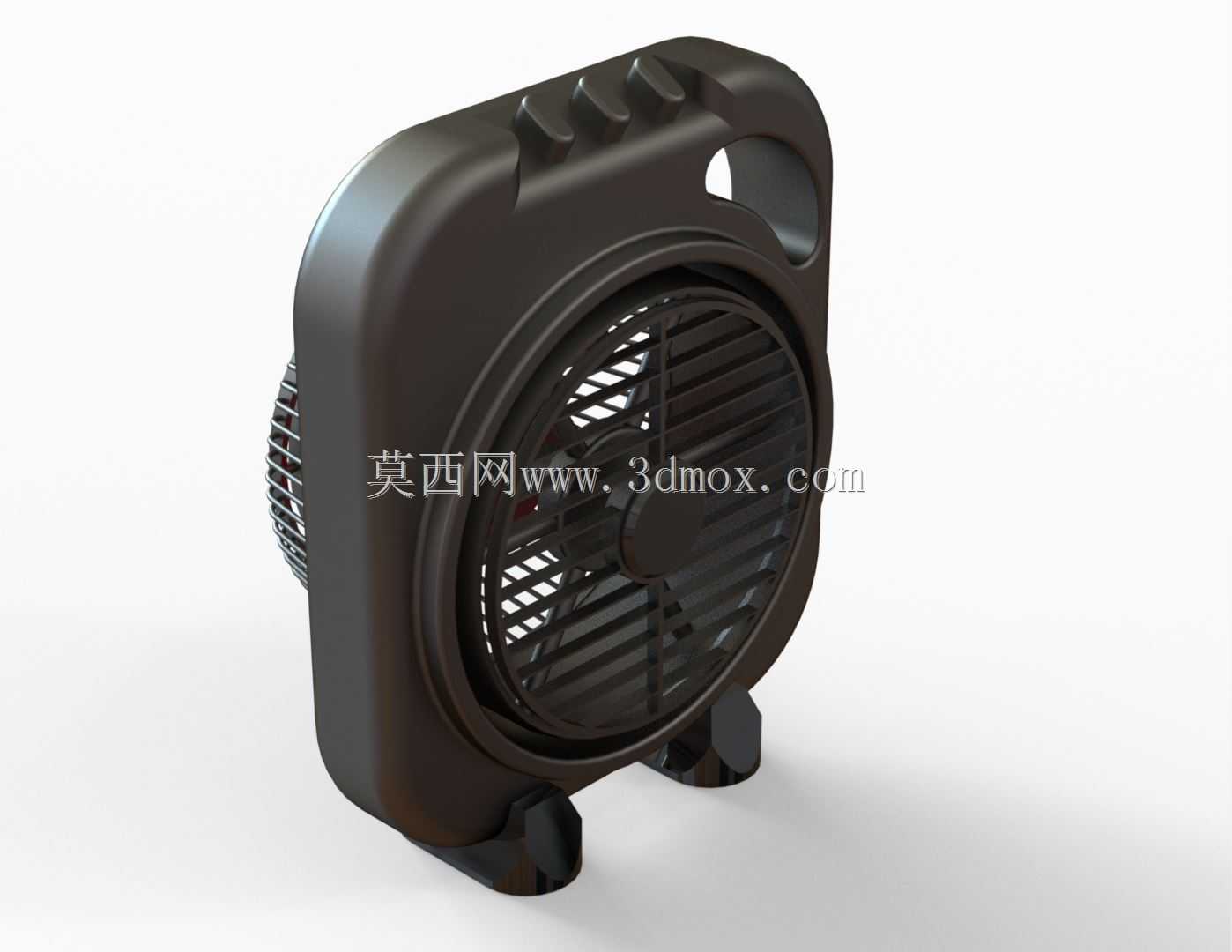

　　这款桌面小型通风扇的结构设计，首先围绕近距离桌面送风的核心使用场景展开，日常办公桌面、宿舍床头、小型工位旁都是其典型应用场景，区别于工业大流量风机与家用落地扇，这类小风扇的核心诉求是低噪、近距离柔风输送、占用桌面空间小，同时兼顾移动便携性。从结构布局来看，整机采用方角圆弧过渡的外壳造型，背部集成提手开孔，无需额外加装拎带即可实现单手提拿移动，外壳底部设置两个对称的支撑脚，直接将整机抬离支撑面5mm左右，既避免底部与桌面直接贴合产生共振噪音，也能给背部进风留出足够的进风间隙，防止进风面被遮挡导致送风效率下降。顶部设置三枚凸起的物理按键，对应不同风速档位，按键凸起高度3mm左右，盲操作时可通过触感快速识别按键位置，无需低头确认，

　　按键下方直接连接PCB控制板，传动行程短，按压反馈清晰，长期使用也不会出现按键卡滞的问题。扇叶部分采用轴流送风结构，前网罩做了等距格栅设计，格栅间隙控制在8mm以内，既满足安全防护要求，防止手指误触转动的扇叶，也不会因为格栅过密产生额外的风阻与风切噪音。整机的安装边界非常宽松，不需要额外的固定结构，直接放置在平整的桌面、台面上即可稳定工作，支撑脚的接触面积经过配重计算，正常桌面使用场景下不会出现侧翻问题，整机厚度控制在100mm以内，放置在显示器旁也不会遮挡屏幕视线，不会过多占用桌面的有效使用面积。设计过程中优先考虑了装配的便捷性，前后外壳采用卡扣加少量螺丝的固定方式，内部风道与电机安装位做了一体化的定位筋，

　　电机装入后不需要额外调整同轴度，装配时直接对准定位槽放入即可，既减少了装配工序，也能保证扇叶转动时的动平衡余量，降低运转时的震动。进风侧设置了细密的防护网，可阻挡桌面的纸屑、毛发等杂物被吸入扇体内部，缠绕电机轴影响运转寿命，外壳的所有外露棱边都做了R3以上的圆角处理，移动和使用过程中不会划伤手部，提手开孔的边缘做了加厚翻边，单手提拿时受力均匀，不会出现硌手的问题。这类小风扇的送风距离控制在1.5米以内，刚好覆盖单人桌面的使用范围，不会因为风量过大直吹人体产生不适，三档风速的设计可适配不同环境温度下的使用需求，低速档可满足长时间近距离送风的低噪需求，高速档可在环境温度较高时提供更大的送风量。
