方形轴流散热风机结构设计

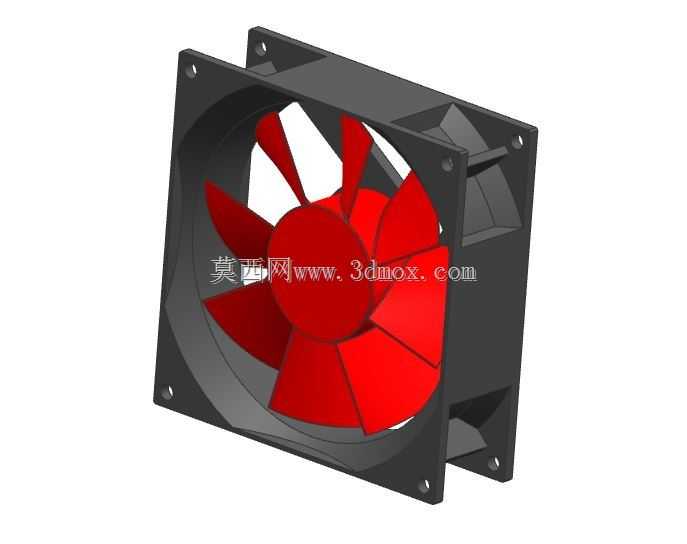

　　日常做电子设备热设计、机柜通风结构选型时，这类方形轴流散热扇是最常接触的风冷部件，小到消费类数码产品的内置散热，大到工业控制柜、通讯机箱的通风回路，都能见到同结构产品的应用。从结构设计角度看，这款风扇采用标准方形外框设计，外框四角预留了沉头安装孔，安装时可直接通过螺丝固定在机箱面板或者散热风道的预留位上，安装边界规整，不需要额外做复杂的适配结构，能兼容多数标准尺寸的机箱开孔，装配时的定位效率很高。扇叶部分采用七叶后掠式的曲面设计，这种叶型不是随意做的曲面造型，建模时需要兼顾动平衡余量与送风效率，曲面弧度经过反复调整，能在相同转速下获得更大的送风量，同时降低扇叶切割空气产生的紊流噪音，实际运行时的风压表现也更平稳，

　　不会出现近距离送风时的气流紊乱问题。外框与扇叶的间隙控制在合理范围内，既避免扇叶转动时与外框发生剐蹭，也不会因为间隙过大导致气流回流损失，影响整体散热效率。中心的轮毂部分做了圆弧过渡造型，既可以容纳内部的驱动电机安装位，也能引导气流顺着扇叶曲面顺畅导出，减少轮毂位置的风阻。这类风扇的实际用途覆盖很广，在PC机箱、服务器机柜、工业电源、通讯设备、小型家电内部都承担着核心的风冷散热作用，通过持续的空气循环带走设备内部元器件产生的热量，把设备内部的工作温度控制在元器件允许的范围内，避免因为积热导致元器件性能下降、寿命缩短甚至过热损坏。建模过程中需要重点关注安装孔的位置度公差，外框的平面度要求，还有扇叶的曲面一致性，

　　这些参数直接影响后续实物装配的适配性，以及扇叶转动时的动平衡表现，如果安装孔位置偏差过大，会导致装配时螺丝无法对位，扇叶曲面如果一致性差，高速转动时会产生明显的振动和噪音，影响使用体验。外框的加强筋结构设置在边角位置，既提升了外框的整体结构强度，避免安装时用力过大导致外框开裂，也不会阻挡正常的送风通路。从选型适配的角度看，这种标准方形结构的散热扇通用性极强，不同设备只要预留对应尺寸的安装位，就可以直接选用，不需要重新开模做定制化的外框结构，能大幅降低设备的整体设计与制造成本，也方便后期的维护更换，部件损坏时可以直接替换同规格的产品，不需要对设备结构做改动。
