立式全自动尼龙袋包装设备结构设计

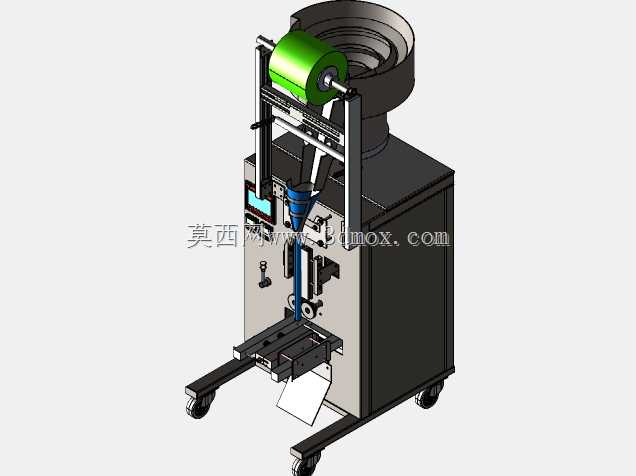

　　这款立式包装设备主要面向小规格散件、颗粒类物料的尼龙袋封装场景，常见于五金小配件、食品干货、医药颗粒、电子小元器件的批量包装工序，可衔接上游分拣线完成从物料排序到成品袋输出的全流程作业，替代传统人工装袋、封口的低效模式，适配中小批量多品类的包装生产需求。设备整体采用立式落地布局，底部配置万向带刹脚轮，可根据车间产线布局灵活移位，安装时无需预埋固定螺栓，仅需预留操作侧800mm以上的维护空间、后侧300mm的散热间隙即可，整机占地宽度约900mm、深度约750mm，整机高度随卷膜安装状态在1600mm-1700mm区间，适配常规车间层高布置。设计阶段优先考虑物料上料的稳定性，顶部配置振动盘排序送料机构，

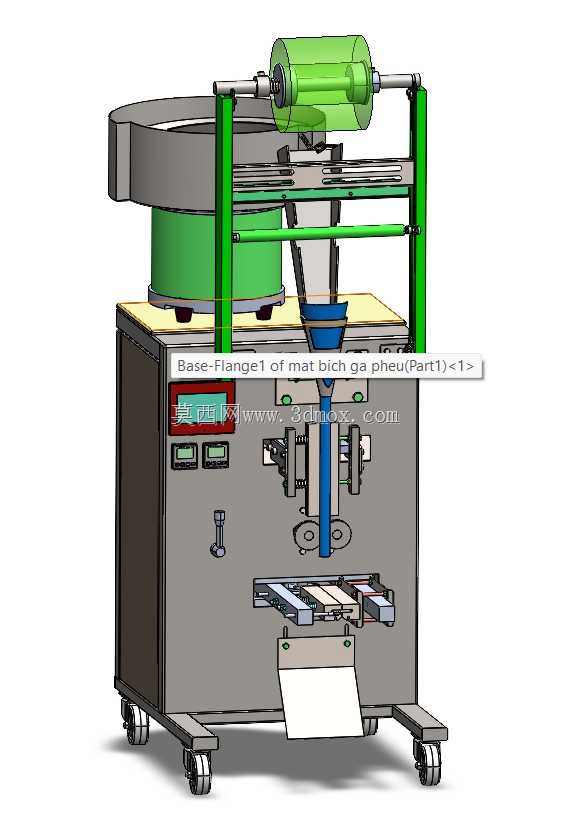

　　可将杂乱无序的小工件自动排序定向，匀速送入下料导槽，避免卡料、漏料问题；卷膜机构采用双支撑悬臂装辊设计，膜卷拆装无需额外工具，导向辊组排布充分考虑走膜阻力，搭配成型器可将平卷尼龙膜自动折合成袋型，纵向热封机构完成袋侧封合，横向封切机构同步完成袋口封合与成品切断，输出的成品袋直接落至下部接料工位。机身柜体采用钣金折弯焊接结构，正面集成操作控制面板，可调节封合温度、送膜长度、包装速度等参数，柜体内部预留电气元件安装腔，布线沿柜体侧边走线槽排布，方便后期检修维护。下料通道采用渐缩式导料结构，可匹配不同尺寸的小物料下落轨迹，避免物料卡滞在成型器位置；封合机构采用可调压力设计，可根据尼龙膜厚度调整封合压力，保证封口密封性的同时避免烫破膜材。

　　设备的执行机构布局充分考虑人机工程，操作面板高度设置在1100mm左右，适配站立操作的视线与操作高度，卷膜更换位置高度在1400mm左右，操作人员站在地面即可完成换膜作业，无需登高辅助。出料口设置在机身正面下部，高度约400mm，可直接衔接成品输送带或者周转箱，减少成品转运的人工动作。整体结构设计模块化，振动盘组件、送膜组件、封切组件均可单独拆分，方便针对不同包装规格更换对应配件，比如更换不同宽度的成型器即可适配不同袋宽的包装需求，调整横向封切机构的行程即可适配不同袋长的产品，无需对整机结构做大规模改动。
