普通卧式车床尾座部件结构设计

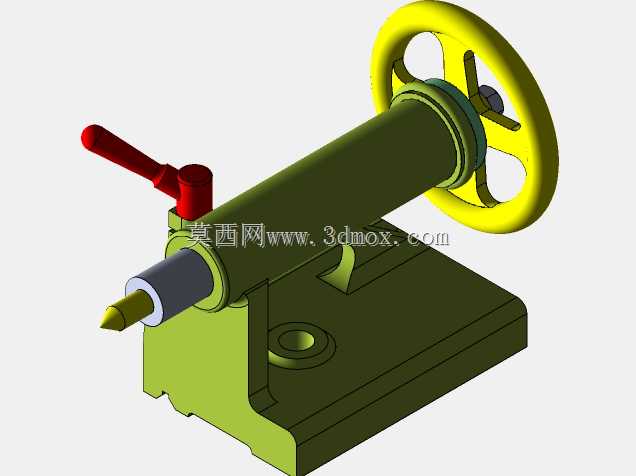

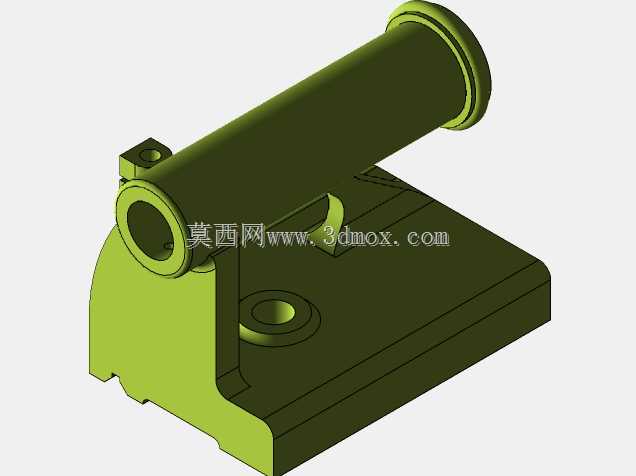

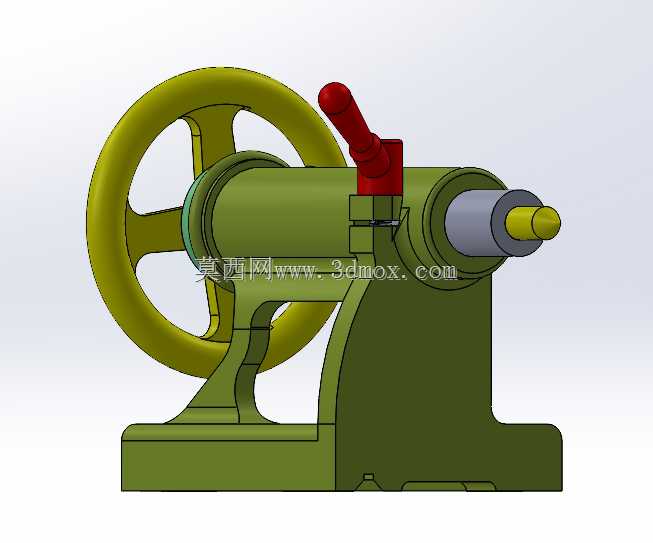

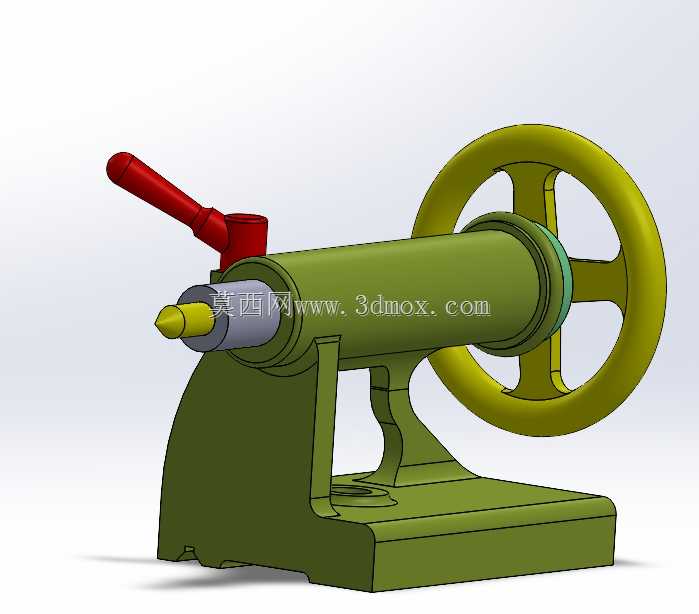

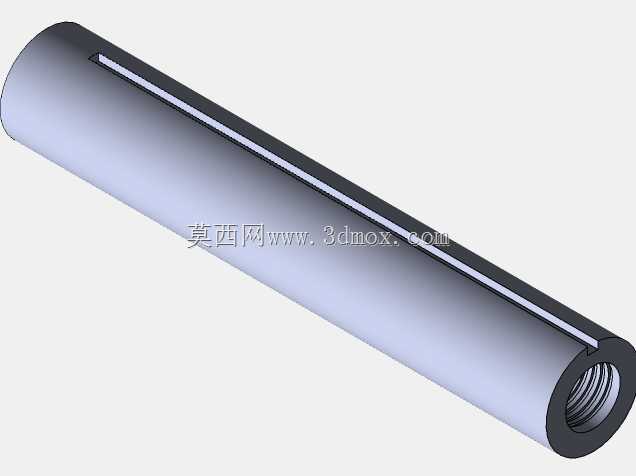

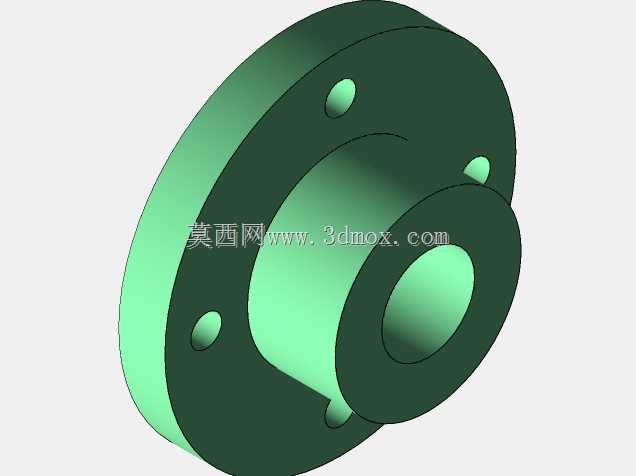

　　在常规卧式车床的加工场景中，尾座是承担长轴类工件顶紧、小直径孔钻铰加工的核心配套部件，其安装基准与床身导轨面完全贴合，沿导轨方向的滑动行程可适配不同长度规格的工件装夹需求，安装时需保证尾座套筒轴线与主轴轴线的同轴度误差控制在0.02mm以内，避免加工过程中出现锥度偏差、工件顶弯等问题。该尾座采用整体式铸铁底座结构，底座底面加工有与床身导轨匹配的导向凹槽，可保证滑动过程中的直线度精度，上部的壳体与底座采用一体式铸造成型后加工，减少装配环节带来的累积误差，壳体内部加工有精度为H7的套筒配合孔，套筒外圆经过磨削处理，与壳体孔的配合间隙控制在0.01-0.02mm之间，保证套筒伸缩时无卡滞、无径向窜动。套筒前端采用莫氏锥孔设计，

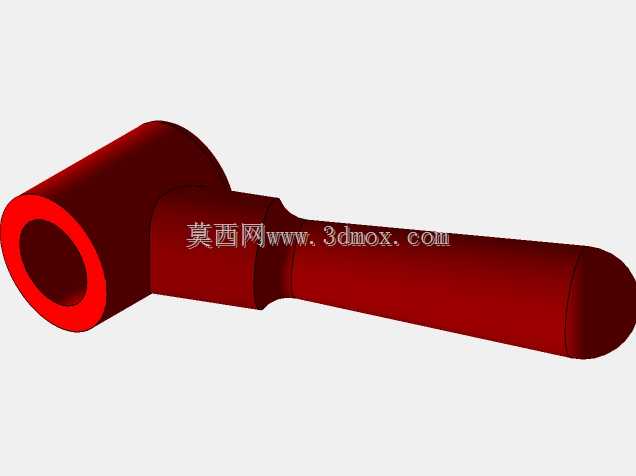

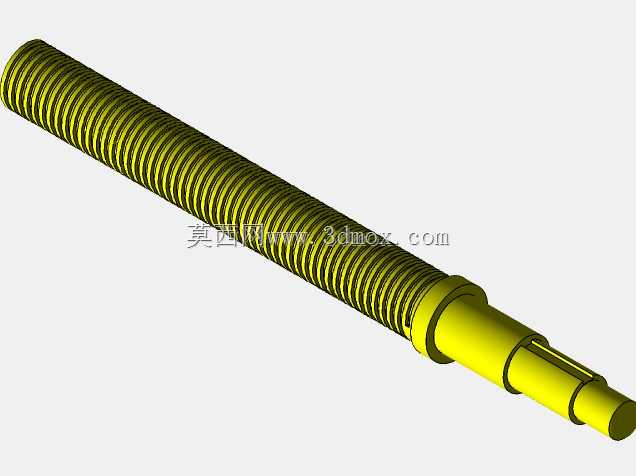

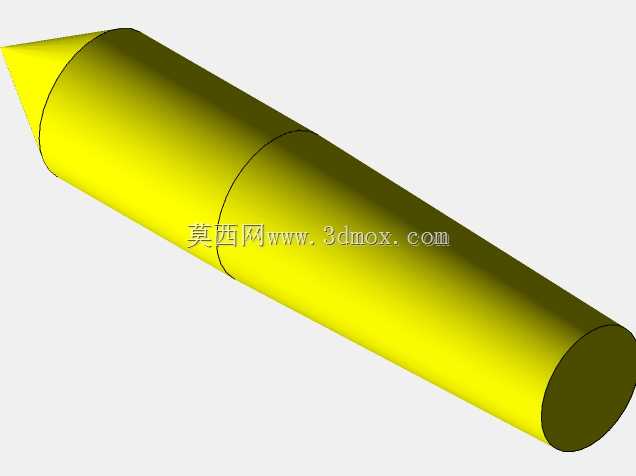

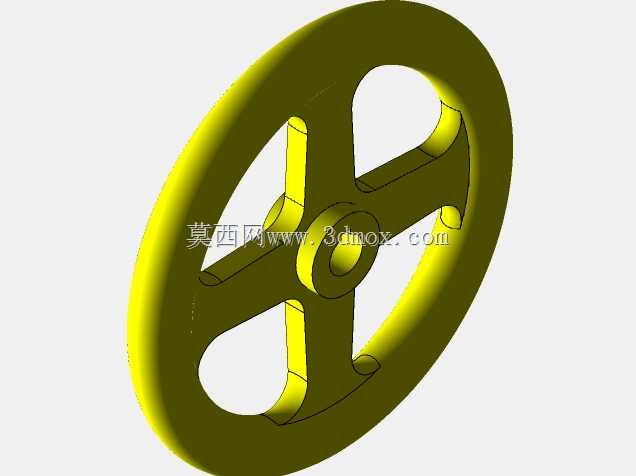

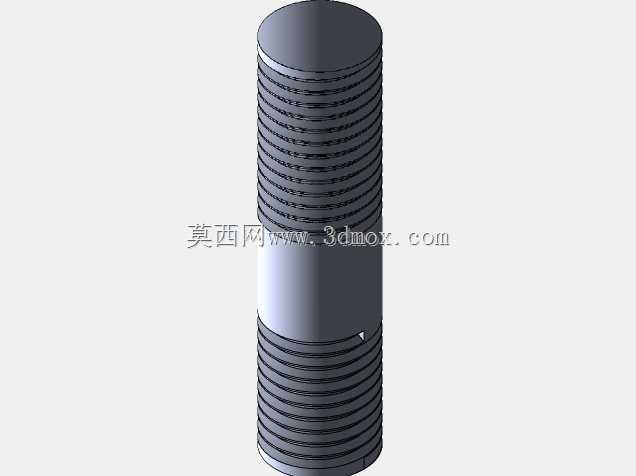

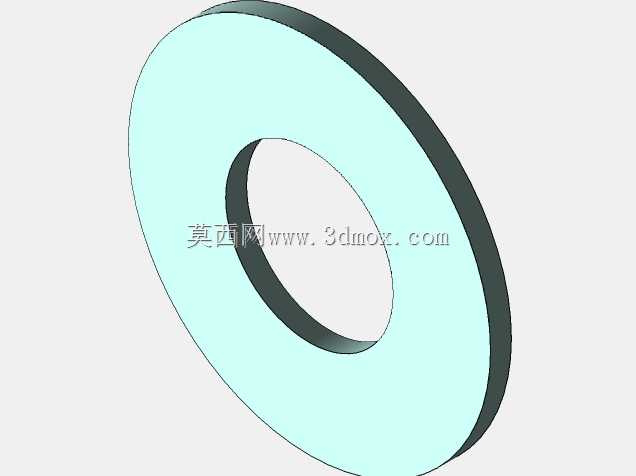

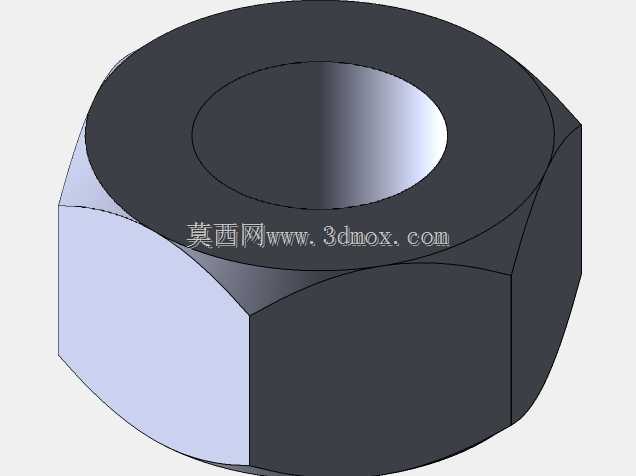

　　可适配安装固定顶尖、回转顶尖、钻头、铰刀等不同工装，尾部连接丝杠螺母传动机构，通过侧面的手轮转动即可带动套筒实现轴向进给，手轮旁设置的锁紧手柄可在套筒调整到目标位置后快速压合锁紧，避免加工过程中套筒出现位移，影响加工精度。尾座的整体安装边界需匹配对应型号车床的床身导轨宽度，底座的锁紧机构可在尾座调整到合适位置后与床身导轨紧固，承受大切削量加工时的轴向顶紧力，针对不同长度的轴类工件，尾座可沿床身导轨滑动调整位置，顶紧力可通过套筒进给量进行控制，避免顶紧力过大导致工件弯曲变形，或是顶紧力不足导致加工时工件松动飞出。在进行深孔加工时，尾座可安装钻夹头夹持钻头，通过手轮缓慢进给实现钻孔作业，相比刀架安装钻头的方式，尾座进给的同轴度更高，

　　钻孔的直线度更有保障，日常维护时需定期向壳体的油杯内注入润滑脂，保证套筒与丝杠螺母副的润滑，减少磨损延长使用寿命，套筒表面需做好防锈处理，避免锈蚀影响配合精度，锁紧机构的压紧块需定期调整间隙，保证锁紧可靠的同时不会压伤套筒表面。
