小型立式数控钥匙铣削加工设备结构

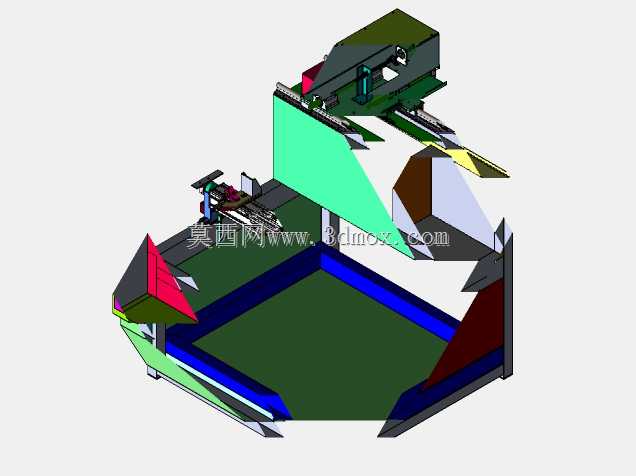

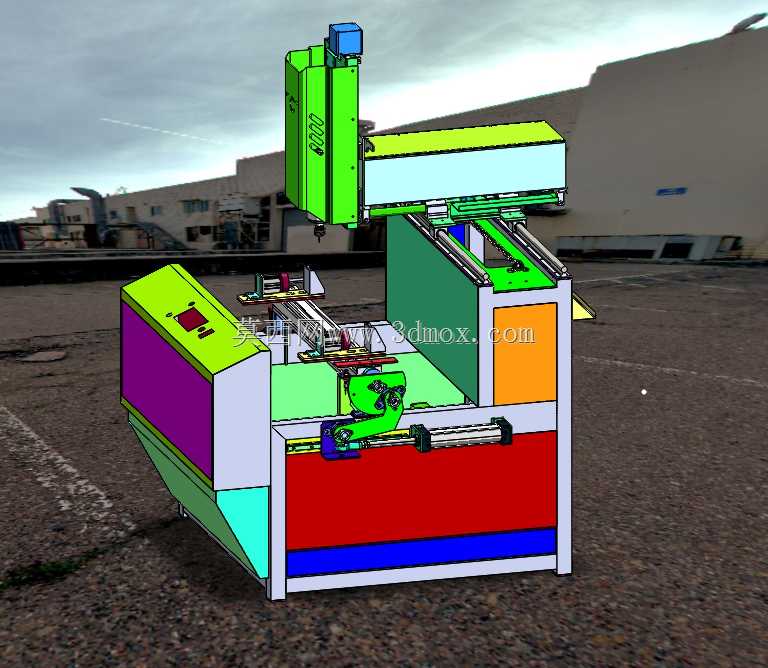

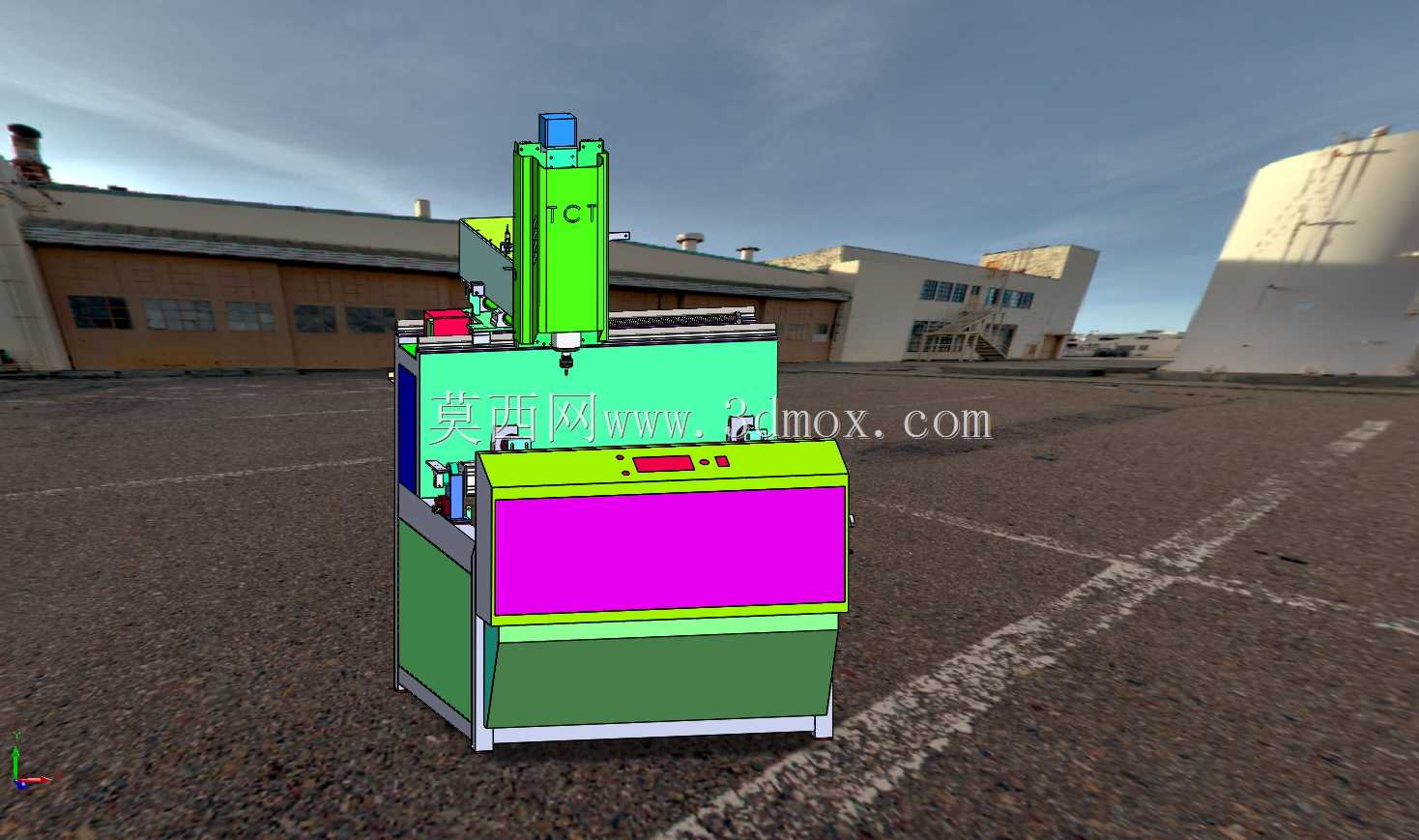

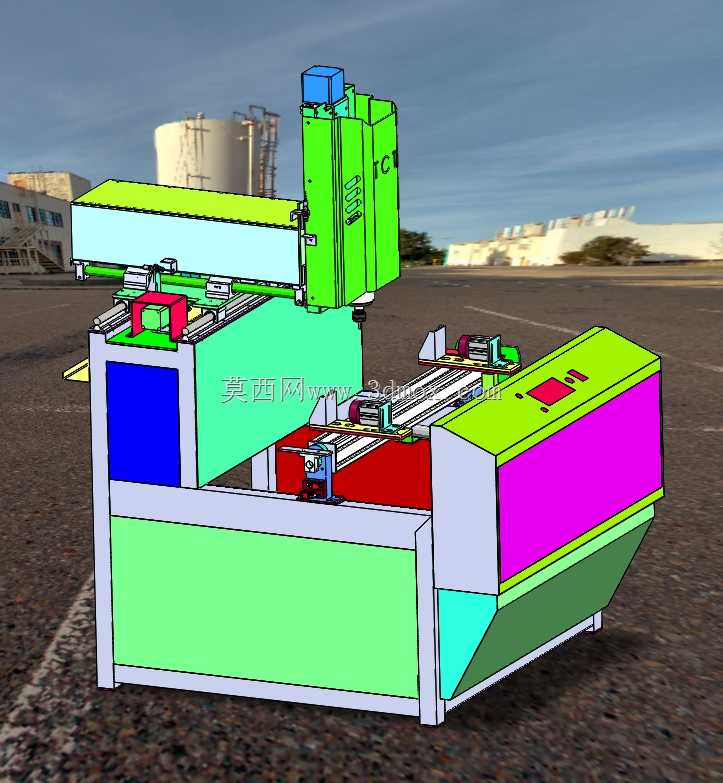

　　这款立式铣削加工设备主要面向民用锁具批量加工场景，适配各类平板钥匙、异形弹子钥匙的齿形铣削工序，可嵌入锁具生产流水线作为单工位加工单元，也可独立布置于钥匙修配门店完成定制化加工作业。设备采用龙门式跨梁布局，铣削主轴垂直布置于横梁导轨滑座上，可沿X、Z两个方向完成进给动作，下方工作台搭载专用气动夹具，可沿Y轴方向输送待加工钥匙坯料，三个进给轴均采用线性导轨搭配滚珠丝杠的传动组合，重复定位精度可控制在0.02mm以内，能够满足钥匙齿形的公差加工要求。设计阶段优先考虑了小型加工场景的占地需求，整体安装边界控制在1200mm×900mm×1600mm范围内，底部预留四个M16的地脚安装孔位，无需额外做混凝土预埋基础，

　　放置于平整硬化地面即可调平投入使用，设备总重控制在450kg以内，普通厂房2吨载荷的楼面即可满足安装承重要求。主轴单元采用高速电主轴配置，最高转速可达12000rpm，搭配硬质合金铣刀可完成铜质、铝质、锌合金等常见钥匙坯料的高速铣削，加工单支普通平板钥匙的齿形工序耗时不超过8秒，相比传统手动钥匙机加工效率提升6倍以上。夹具部分做了快换设计，针对不同规格的钥匙坯，仅需更换对应的定位垫块与夹爪即可完成换型，换型调整时间控制在10分钟以内，适配多品种小批量的钥匙加工需求。设备的防护结构采用半包围设计，加工区域设置可开合的透明防护门，既可以阻挡铣削过程中产生的切屑飞溅，也方便操作人员随时观察加工状态，机身下部集成了切屑收集抽屉，

　　清理切屑时无需拆解设备外壳，日常维护便捷。横梁与立柱的连接部位做了加强筋结构设计，可抵消主轴高速铣削时产生的振动，避免加工过程中出现振纹影响钥匙齿形的表面质量，进给轴的导轨副均配备了刮屑板与防尘罩，可阻挡金属切屑进入导轨接触面，延长传动部件的使用寿命。电气控制单元集成在机身侧部的电气仓内，预留标准IO接口，可对接自动上料机构实现无人化加工，也可单独通过手持操作单元完成手动对刀、单步调试等操作，适配不同自动化程度的使用场景。
