接触轮式线性测量用计数滚轮组件设计

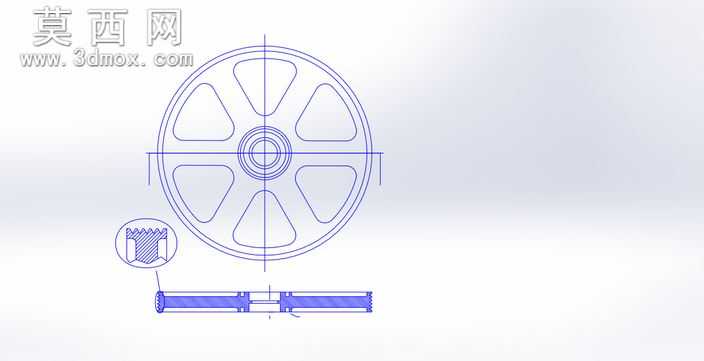

本组件为接触轮精度线性测量设备的核心计数滚轮结构，整体采用三维建模软件完成全参数化设计，建模过程严格遵循机械设计公差规范，对各部件的配合尺寸进行了精准约束，确保后续生产加工的尺寸可落地性。建模阶段首先完成内置铝车轮的主体轮廓构建，轮体采用六辐式镂空结构设计，在保证轮体结构强度、抗形变能力的前提下，有效降低了整体组件的自重，减少转动过程中的惯性偏差，提升计数测量的响应灵敏度；轮体中心的轴承安装位采用同轴度约束设计，匹配铁姆肯轴承的标准安装尺寸，保证轴承装配后无径向窜动，转动顺滑无卡滞。轮体外侧包覆的聚氨酯轮胎部分，建模时单独构建胎面的微观接触纹理层，渲染阶段为聚氨酯材质赋予高摩擦系数、适度弹性的材质属性，还原聚氨酯材料耐磨、防滑、接触形变均匀的物理特性，确保测量过程中轮体与被测面接触时无打滑空转现象，保障计数精度。轮轴部分采用阶梯轴结构设计，轴身与轴承内圈、轮体安装位、两端固定段分别设置不同的尺寸公差带，建模时对轴肩的过渡圆角进行了细化处理，避免应力集中导致的轴件断裂风险，同时为轴件赋予金属镀铬的材质效果，渲染后呈现出金属构件的光洁质感与加工精度。整体设计围绕接触式线性测量的计数准确性需求展开，从轮体结构减重、轴承选型配合、胎面摩擦性能、轴系传动稳定性四个维度进行优化，各部件之间的装配关系在三维模型中完成了干涉检查，确保实际装配时无部件碰撞、配合过松或过紧的问题；渲染阶段采用工程线稿与实体预览结合的展示方式，既清晰呈现了组件的内部结构与装配逻辑，也直观展示了成品的外观形态，为后续的零件加工、组件装配以及测量设备的整体集成提供了完整的三维数据支撑，可直接用于工程出图、生产制造以及测量设备的性能验证环节。
