24位跨步式音量衰减控制器结构模型

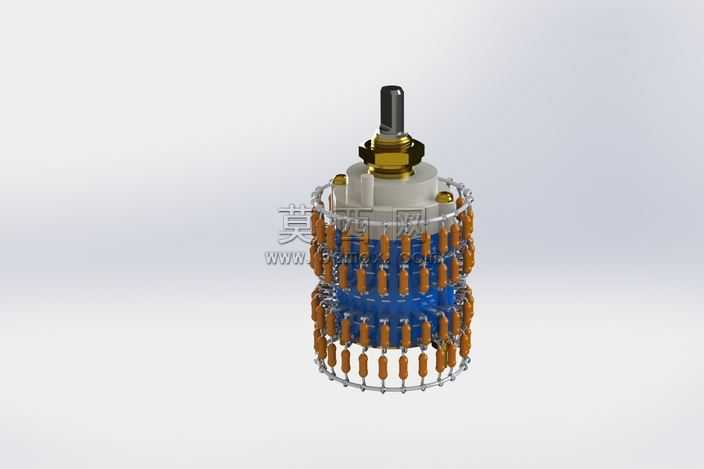

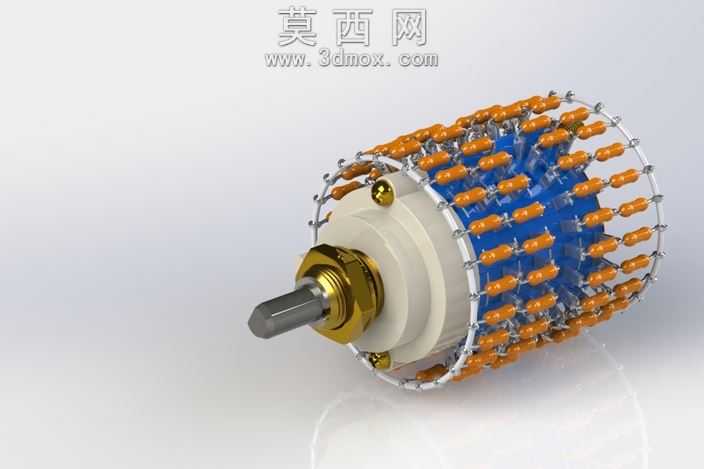

本模型为24位跨步式音量衰减控制组件，采用三维参数化建模方式完成全结构复刻，建模过程中严格遵循实际电子元件的装配逻辑，对每一处结构细节做了精准还原。模型整体以旋转轴为装配基准，前端设置金属材质的调节转轴，转轴搭配金色金属质感的锁紧螺母与定位衬套，衬套采用米白色绝缘工程塑料材质，建模时对塑料件的哑光质感、金属件的电镀亮面质感分别做了材质区分，渲染阶段调整了不同材质的反光度与粗糙度参数，让金属部件的光泽感、塑料部件的温润质感、电阻元件的陶瓷质感都得到清晰呈现。中部核心的电阻阵列部分，采用蓝色绝缘支架作为承载基体，支架上均匀排布24组橙色电阻元件，每一组电阻都通过银色金属连接引脚与外围的环形接触簧片相连，建模时逐一绘制了每根引脚的走线路径，还原了电阻阵列环形排布的规整结构，同时对接触簧片的弹性弯折形态做了细节刻画，保证结构装配逻辑符合实际产品的导通原理。外围的固定框架采用金属环搭配绝缘隔条的结构，将整个电阻阵列牢牢固定在衬套与转轴组件上，每一处卡扣、定位槽的结构都做了对应建模，确保整体装配不存在干涉问题。设计过程中参考了实际跨步衰减器的工作原理，将24个档位对应的电阻阻值排布逻辑融入模型结构，每一个档位的接触点位都与对应电阻组精准对应，还原了转动转轴切换接触点位、从而改变接入回路电阻值实现音量阶梯式调节的功能结构。建模时对细小零件做了合理的特征简化，在保证结构完整度的前提下优化了模型的特征数量，避免过多冗余细节导致模型运行卡顿，同时保留了所有核心装配关系，可直接用于结构原理演示、音频设备配套设计参考，也可用于相关电子元件的教学展示场景。渲染阶段采用柔和的影棚光源，从多个角度打光凸显不同材质的质感差异，让电阻阵列的规整排布、金属部件的精致细节、塑料部件的结构轮廓都能清晰展现，整体模型结构完整，装配逻辑清晰，材质区分明确，能够直观展现阶梯式音量衰减器的内部构造与工作原理。
