气动系统用铜质消音空气噪音减速机

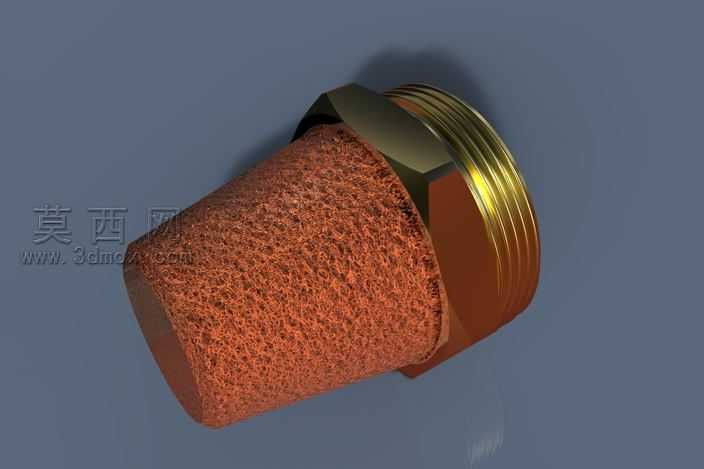

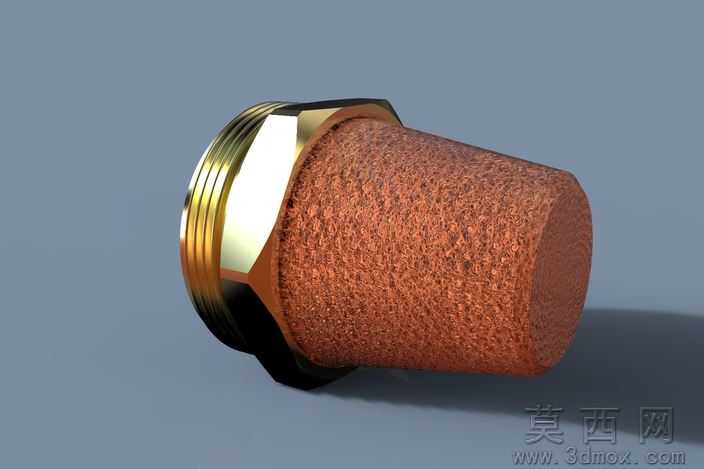

本三维模型为气动系统配套的空气噪音减速机，即气动消声器，建模阶段采用Rhino完成全参数化结构搭建，首先依据气动元件通用安装规范确定外螺纹连接端的尺寸基准，还原六角拧紧部位的标准对边宽度与倒角结构，保证模型可直接对接常规气动阀类、气源处理件的接口尺寸。建模过程中对消音主体的铜烧结多孔结构做了视觉化还原，通过细分曲面塑造消音段的锥度形态，既还原实物的渐进式通气结构特征，也兼顾模型面数的合理性，避免无效多边形占用过多渲染资源。材质渲染阶段，金属连接端采用抛光黄铜材质，调整金属度、粗糙度参数还原六角部位的机加工光泽与棱角反光效果，螺纹段做细微的纹理凹凸处理，还原螺纹加工的细腻质感；消音段采用多孔烧结铜材质，通过添加细微颗粒凹凸贴图、调整漫反射色彩为棕铜色，还原烧结铜表面粗糙多孔的视觉特征，同时在光影设置上采用柔和侧光，突出消音段的颗粒质感与金属端的亮面对比，让模型整体视觉效果贴近实物。结构设计上，模型还原了该类消音减速机的核心结构：一端为标准外螺纹连接结构，配套六角拧动部位方便安装紧固，另一端为封闭的锥状多孔消音腔体，气流进入腔体后可通过多孔铜材的孔隙逐步泄压、打散气流脉冲，从而降低气动系统排气时产生的高频噪音，可适配气动工具、真空文氏管系统的排气端降噪需求。设计思路围绕实用性与还原度展开，既保证各安装尺寸符合行业通用标准，也通过材质与细节建模还原产品的真实外观，让模型可用于气动系统装配演示、产品宣传渲染、教学案例展示等多个场景。
