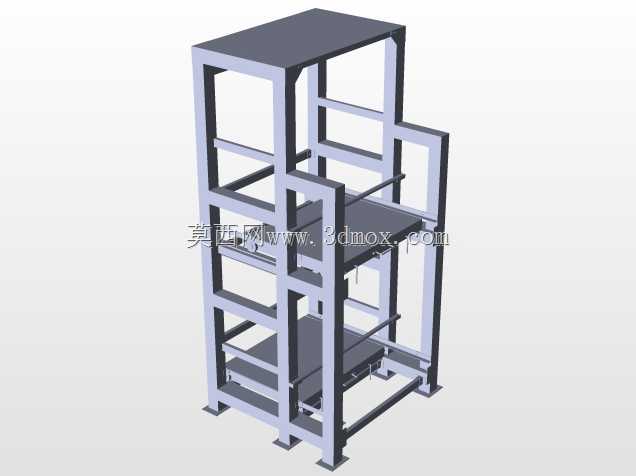

车间模具存放用抽拉式承载货架结构

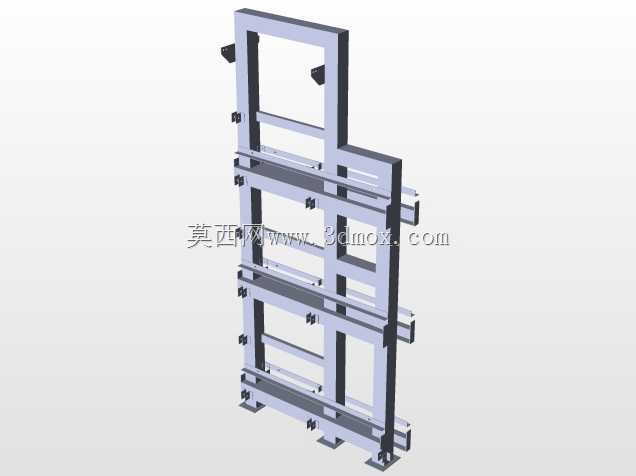

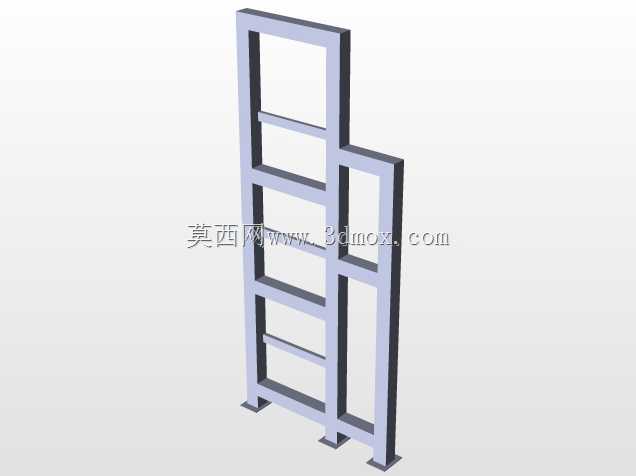

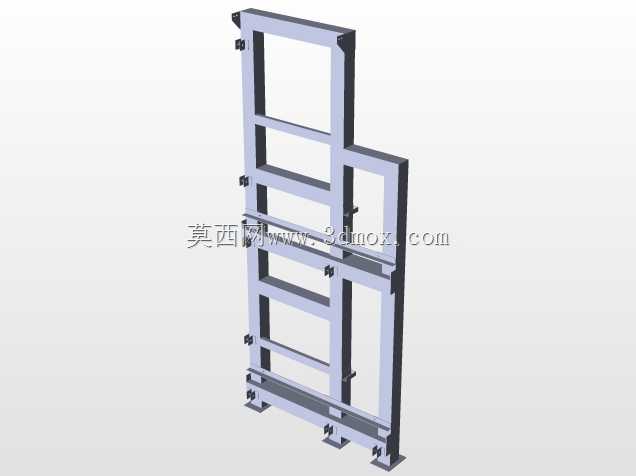

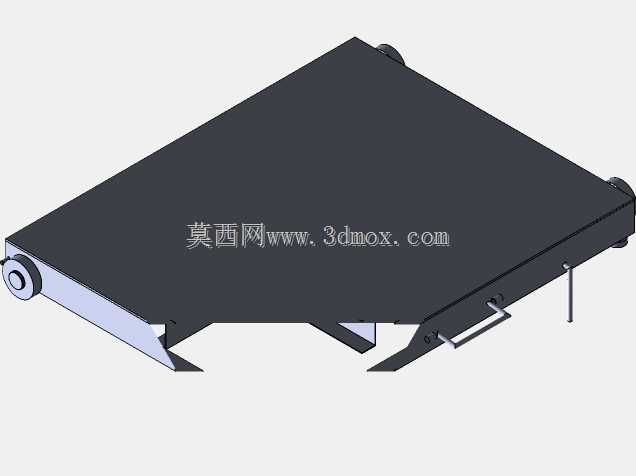

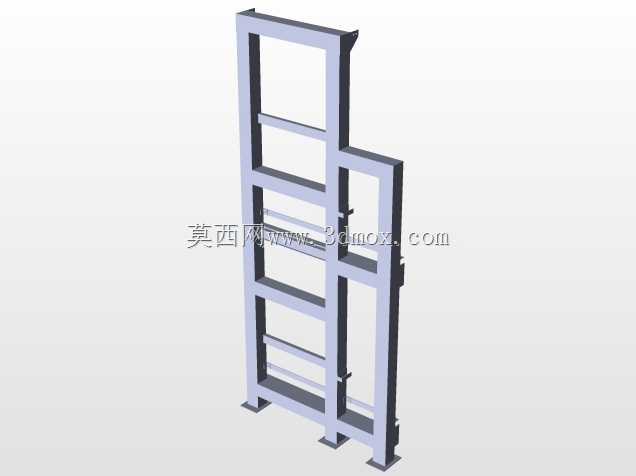

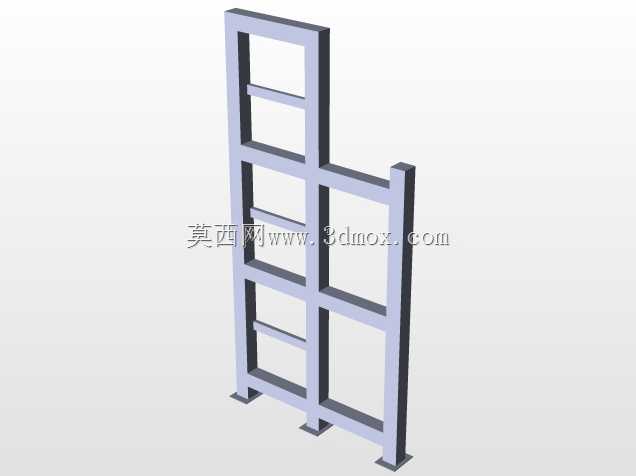

　　这套抽拉式模具承载结构，主要面向机加工车间、注塑生产车间的重型模具定点存储场景设计，解决传统固定式货架存取重型模具时吊装对位难、操作空间不足、相邻模具易磕碰的实际痛点。结构主体采用厚钢板折弯焊接成型，承载面板做了局部加强筋冲压处理，单格额定承载覆盖车间常用中小型注塑模、冲压模的重量区间，避免长期重载出现面板下凹变形。抽拉滑轨采用双侧对称布置的重载滚动支撑结构，抽拉行程预留足够的模具吊装操作空间，拉出状态下设置有限位挡块，防止操作时承载面板整体滑脱引发安全事故；面板两侧设置有可拆卸式吊装导向挡边，模具吊装放置时可快速对位，避免硬碰撞刮伤模具基准面。结构底部设置有可调式支撑脚，可适配车间地面不平整的安装场景，调整后保证整体货架水平度，

　　避免抽拉动作出现卡滞。整体外形尺寸适配车间常规通道宽度，安装时不需要额外拓宽作业通道，单组货架可多列拼接扩展，根据车间实际存储需求灵活调整存储格数量。设计过程中优先考虑一线操作的实际便利性，抽拉把手采用下沉式安装，避免突出部分剐蹭操作人员工作服或者吊装吊具；面板表面做了防滑纹理处理，模具放置后不会因为轻微振动出现滑移。相邻存储格之间预留有足够的散热间隙，刚完成生产的带余温模具放置后可自然散热，不会因为密闭积热影响模具精度保持。结构的连接部位全部采用标准紧固件拼接，不需要现场焊接作业，安装拆解都可快速完成，后期如果需要调整存储格高度，只需要拆装对应紧固件即可调整层间距，适配不同高度尺寸的模具存放需求。抽拉结构的滑动接触面做了耐磨处理，长期反复抽拉不会出现明显磨损间隙，保证抽拉动作顺畅无卡顿，日常维护只需要定期在滑动接触面涂抹润滑脂即可，不需要复杂的维保操作。
